Организация аудиосистемы начинается с выбора проводника. Неправильный кабель может привести к потере до 15% мощности сигнала или появлению фонового шума. Стоимость материалов варьируется от 60 до 4500 рублей за метр, а монтаж в среднем занимает от одного до трех дней. Грамотная проводка для акустических систем и домашнего кинотеатра гарантирует чистоту звука без искажений.
Особенности акустических кабелей
Акустический кабель представляет собой медный или алюминиевый проводник в специальной изоляции, предназначенный для передачи электрического сигнала от усилителя к динамикам. Основная задача такой проводки — обеспечить минимальное сопротивление и исключить затухание сигнала на пути к колонке. В составе кабеля всегда присутствует диэлектрик, который защищает жилы от короткого замыкания и внешних воздействий. Качественный провод не искажает частотный диапазон и сохраняет фазовую точность звука.
Классификация и разновидности проводников

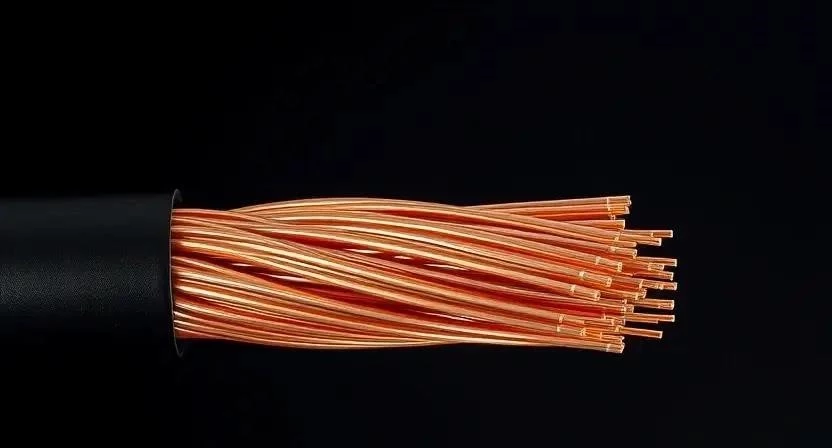

Кабели делятся на несколько типов в зависимости от конструкции жил и назначения. Одножильные провода жесткие, их удобно монтировать стационарно в стены. Многожильные варианты более гибкие, что упрощает подключение мобильной техники. Коаксиальные кабели применяются там, где требуется высокая защита от помех, а витая пара используется в специфических многоканальных системах.
Бюджетные варианты часто делают из омедненного алюминия. Hi-End сегмент предлагает бескислородную медь (OCC) с минимальным количеством примесей, что снижает уровень шумов. Я однажды заменил дешевый китайский провод на качественную медь в тыловых каналах и сразу заметил, что сцена стала более объемной.
| Вид кабеля | Конструкция | Назначение | Особенность |
|---|---|---|---|
| Одножильный | Одна толстая жила | Скрытая проводка | Высокая жесткость |
| Многожильный | Пучок тонких жил | Подключение колонок | Высокая гибкость |
| Коаксиальный | Центральный провод + экран | Цифровой звук, сабвуферы | Защита от наводок |
| Витая пара | Две скрученные жилы | Специфические системы | Снижение электромагнитных помех |
| Hi-End кабель | Бескислородная медь | Студийный звук | Максимальная чистота сигнала |
Технические параметры и характеристики
Сечение провода определяет его способность проводить ток без значительных потерь. В аудиомире используют стандарт AWG (American Wire Gauge) или квадратные миллиметры (мм²). Чем меньше число AWG, тем толще провод. Для коротких линий достаточно 16 AWG (1.3 мм²), но для длинных трасс лучше брать 12 AWG (3.3 мм²), чтобы избежать затухания низких частот.
Материал проводника напрямую влияет на импеданс. Медь обладает лучшей проводимостью, чем алюминий. Изоляция из ПВХ подходит для открытой прокладки, а тефлоновая или полиэтиленовая — для условий с повышенной влажностью или при монтаже в стены. Экранирование (фольга или оплетка) обязательно для кабелей сабвуфера, чтобы избежать низкочастотного гула.
| Параметр | Значение (стандарт) | Влияние на звук | Рекомендация |
|---|---|---|---|
| Сечение (AWG 16) | 1.31 мм² | Среднее затухание | До 10 метров |
| Сечение (AWG 12) | 3.31 мм² | Низкое затухание | Свыше 15 метров |
| Материал: Медь | Сопротивление низкое | Чистый звук | Рекомендуется всегда |
| Материал: CCA | Сопротивление выше | Возможны искажения | Только для коротких линий |
| Экранирование | Фольга/Плетенка | Отсутствие помех | Обязательно для LFE-канала |
Подбор кабеля под конкретные задачи
Для фронтальных колонок и центрального канала я всегда выбираю кабель с бóльшим сечением, так как через них проходит основной поток энергии. Тыл можно запитать более тонким проводом. Сабвуфер требует отдельного экранированного кабеля, иначе он соберет все электромагнитные наводки от силовых линий в стене.
В жилых помещениях важно учитывать совместимость с усилителем. Если импеданс колонок низкий (4 Ома), сечение кабеля должно быть больше, иначе возникнет заметное падение напряжения. При прокладке в бетонных стенах использую только негорючую изоляцию.
Технология и правила монтажа
Прокладка может быть скрытой или открытой. Скрытый монтаж требует использования гофротруб, чтобы кабель не перетерся об бетон и его можно было заменить без демонтажа стен. Открытый монтаж выполняется в пластиковых кабель-каналах с перфорацией для отвода тепла.
Для работы мне понадобился следующий набор:
- Стриппер для зачистки изоляции
- Бокорезы или острый нож
- Кримпер для обжима наконечников
- Лазерный уровень
- Гофротруба ПВХ (диаметр 16-20 мм)
- Кабель-канал с саморезами
- Изолента или термоусадка
- Протяжка (стальная или пластиковая)
- Мультиметр для проверки целостности
Процесс установки выполняю по следующему алгоритму:
- Разметка точек выхода кабеля под колонки и ресивер (30 мин).
- Штробление стен или монтаж кабель-каналов (3-5 часов).
- Прокладка гофротрубы по маршруту (2 часа).
- Затягивание кабеля с помощью протяжки (1 час).
- Отрезка провода с запасом 50-70 см с каждой стороны (30 мин).
- Зачистка концов кабеля на 10-12 мм (20 мин).
- Скрутка жил или установка «бананов»/лопаток (1 час).
- Подключение к терминалам колонок и усилителя (30 мин).
- Проверка полярности (+ к +, — к -) мультиметром (20 мин).
- Тестовый запуск системы на разной громкости (30 мин).
- Финишная отделка отверстий и закрытие каналов (2 часа).
- Маркировка каждого кабеля (фронт, центр, тыл) (15 мин).
Я столкнулся с проблемой, когда проложил кабель вплотную к силовому проводу 220В. В итоге в колонках появился слышимый фон. Теперь всегда соблюдаю дистанцию минимум 20 см между аудио- и силовыми линиями.
Меры безопасности:
При работе с электроинструментом использую защитные очки и респиратор. Все подключения к ресиверу делаю только при полностью выключенном питании из розетки, чтобы избежать короткого замыкания, которое может сжечь выходной каскад усилителя.
Расчет расхода материалов
Длина кабеля считается по фактическому пути прокладки. Формула проста: (Расстояние от ресивера до колонки × 2) + 1.5 метра запаса на изгибы и подключение. Запас необходим, чтобы при перестановке мебели не пришлось перетягивать весь провод.
| Конфигурация | Кол-во линий | Средняя длина линии | Примерная стоимость (медь) | |
|---|---|---|---|---|
| Стерео (2.0) | 2 | 7 м | 17 м | 2 500 — 5 000 руб. |
| Кинотеатр 5.1 | 6 | 10 м | 65 м | 9 000 — 18 000 руб. |
| Кинотеатр 7.1 | 8 | 12 м | 100 м | 14 000 — 25 000 руб. |
| Система 9.2 | 10 | 15 м | 160 м | 22 000 — 40 000 руб. |
| Сабвуфер (отдельно) | 1 | 10 м | 12 м | 1 500 — 4 000 руб. |
Популярные производители и бренды
Рынок делится на масс-маркет и премиум. Бюджетные бренды предлагают стандартную медь в ПВХ, которой достаточно для большинства домашних систем. Средний сегмент делает ставку на бескислородную медь и улучшенную изоляцию. Премиум-бренды используют серебрение жил, сложные многослойные экраны и тефлон, что оправдано только в очень дорогих системах.
Преимущества и недостатки разных типов проводов
Медные кабели — это золотой стандарт. Они долговечны и имеют низкое сопротивление. Омедненный алюминий (CCA) стоит дешевле, но он хрупкий и быстрее окисляется. Экранированные провода защищают от наводок, но они жестче и сложнее в монтаже.
Основные характеристики материалов:
- Медь: высокая проводимость, устойчивость к коррозии.
- Омедненный алюминий: низкая цена, высокая ломкость.
- Серебрение: минимальный сигнал-шум, очень высокая цена.
- ПВХ изоляция: доступность, легкость обработки.
- Тефлон: термостойкость, отличный диэлектрик.
- Экранирование: защита от радиопомех, увеличение диаметра.
- Многожильность: удобство изгиба, долговечность при вибрациях.
- Бескислородная медь: отсутствие примесей, чистота ВЧ-диапазона.
Сравнение материалов проводника
Выбор между медью и алюминием зависит от бюджета и требований к звуку. Для серьезного кинотеатра я рекомендую только чистую медь. Алюминий допустим только в очень коротких перемычках.
| Характеристика | Чистая медь (OFC) | Омедненный алюминий (CCA) | Посеребренная медь |
|---|---|---|---|
| Проводимость | Высокая | Средняя/Низкая | Максимальная |
| Долговечность | Очень высокая | Низкая (окисляется) | Высокая |
| Гибкость | Хорошая | Средняя (ломается) | Хорошая |
| Цена за метр | 150 — 600 руб. | 40 — 100 руб. | 800 — 3000 руб. |
| Вердикт | Оптимальный выбор | Эконом-вариант | Для аудиофилов |
Стоимость и рекомендации по покупке
Средняя цена за метр качественного медного кабеля составляет от 120 до 400 рублей. На стоимость влияет сечение, тип изоляции и бренд. При покупке в специализированных магазинах всегда просите сертификат соответствия, чтобы не купить CCA под видом меди. Проверить можно просто: срежьте край изоляции и поцарапайте жилу ножом — если внутри белый металл, перед вами алюминий.
Я рассчитал стоимость для комнаты 20 м²: материалы (кабель, гофра, коннекторы) обошлись в 12 000 рублей, работа мастера — 7 000 рублей. Сделав все своими руками, я сэкономил на оплате труда, потратив только время.
Опыт пользователей и мнение профи

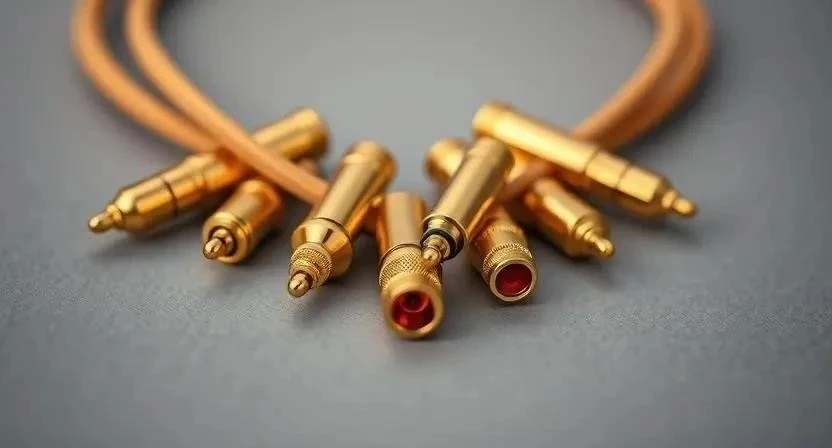

Многие владельцы домашних кинотеатров отмечают, что переход с комплектных тонких проводов на кабель сечением 2.5 мм² делает бас более плотным и собранным. Инсталляторы подтверждают, что использование качественных коннекторов (бананов) продлевает срок службы терминалов, так как исключает случайное касание соседних контактов и короткое замыкание.
Однажды я использовал дешевые зажимы вместо пайки или обжима. Через полгода контакт окислился, и одна колонка начала периодически отключаться. С тех пор использую только обжимные наконечники.
Частые ошибки новичков
- Использование обычного электрического провода (слишком жесткий, плохая изоляция).
- Отсутствие маркировки кабелей (путаница при подключении тылов и фронтов).
- Перепутанная полярность (колонки работают в противофазе, бас исчезает).
- Слишком сильная затяжка зажимов (перерезание тонких жил).
- Прокладка аудиокабеля в одном жгуте с силовыми проводами 220В.
- Отсутствие запаса кабеля (невозможность передвинуть колонку на 10 см).
Ответы на популярные вопросы
Влияет ли длина кабеля на звук?
Да, при длине более 15 метров на тонком проводе начинается затухание сигнала, особенно в области низких частот. Решение — увеличить сечение.
Можно ли использовать обычный электрический провод?
Технически можно, но он не предназначен для передачи аудиосигнала, имеет плохую гибкость и может вносить помехи.
Что такое AWG?
Это американский стандарт измерения сечения. Чем меньше число, тем толще проводник.
Нужно ли паять концы кабеля?
Пайка обеспечивает максимально надежный контакт, но для домашних систем достаточно качественного обжима или «бананов».
Поможет ли дорогой кабель улучшить плохой звук?
Кабель не улучшает звук, он лишь старается не ухудшить его. Если акустика бюджетная, сверхдорогой провод не даст слышимого эффекта.
Зачем нужно экранирование?
Чтобы внешние электромагнитные поля не создавали в кабеле наводки в виде гула или шипения.
Как проверить кабель на обрыв?
С помощью мультиметра в режиме «прозвонки» — при замыкании концов прибор должен издать звуковой сигнал.
