Монтаж внешней электрики требует особого подхода к выбору проводника, так как обычная изоляция быстро разрушается под воздействием ультрафиолета и влаги. Ошибка в подборе марки приводит к короткому замыканию или окислению жил уже через два сезона эксплуатации. Качественный выбор кабеля для уличного освещения позволяет избежать дорогостоящего демонтажа отделки фасада, стоимость которого может превышать цену самих материалов в несколько раз. Правильно подобранное сечение и оболочка гарантируют стабильную работу системы при любых морозах.
Особенности специализированных уличных кабелей
Для наружных работ применяют провода с повышенной стойкостью к внешней среде. Основное требование здесь — герметичность и устойчивость оболочки к перепадам температур. Бытовой кабель, предназначенный для внутренних работ, не подходит для фасада, потому что его пластик становится хрупким на солнце и трескается. Я часто видел, как люди пытались сэкономить, используя обычный ПВС, и в итоге получали утечки тока через микротрещины в изоляции.
Разновидности и классификация проводников

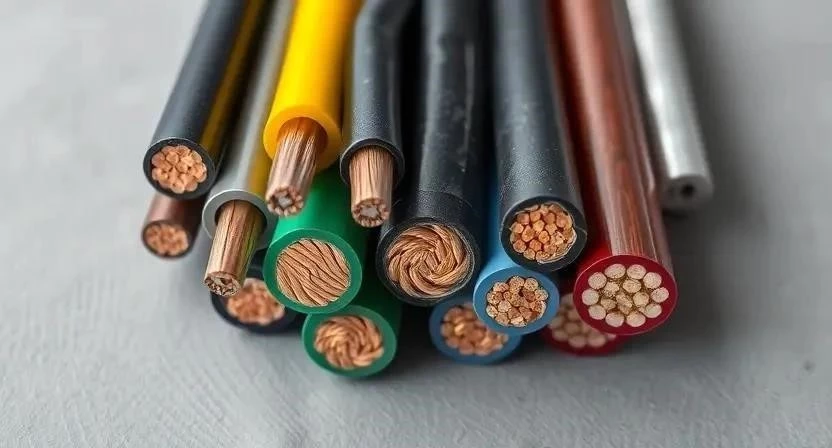

Кабели делят по материалу жил и назначению. Медь считается эталоном из-за высокой проводимости и гибкости, в то время как алюминий используют реже, в основном для магистральных линий из-за его дешевизны. По типу нагрузки выделяют силовые кабели для мощных прожекторов и контрольные для систем управления светом.
| Марка кабеля | Материал жилы | Тип изоляции | Основное назначение |
|---|---|---|---|
| ВВГнг-LS | Медь | ПВХ (не поддерживающий горение) | Стационарная прокладка по фасаду |
| КГ (Кабель гибкий) | Медь | Резина | Подвижное оборудование, временный свет |
| СИП | Алюминий | Сшитый полиэтилен | Воздушные линии от столба к дому |
| ВБбШв | Медь | Бронированная оболочка | Прокладка в земле без гофры |
| ПВС | Медь | ПВХ (мягкий) | Внутренние сети (для улицы только в гофре) |
Технические параметры и стандарты
При подборе важно смотреть не только на толщину жилы, но и на температурный режим. Для наших широт кабель должен выдерживать от -40 до +50 градусов. Степень защиты IP определяет, насколько плотно оболочка сопротивляется проникновению пыли и воды. Класс пожарной безопасности (например, индекс «нг-LS») критичен для фасадной подсветки, чтобы при аварии огонь не распространился по стене здания.
| Параметр | Значение/Диапазон | Что это означает на практике |
|---|---|---|
| Сечение (мм²) | 1.5 — 4.0 | Способность выдержать ток без перегрева |
| Напряжение (В) | 220 / 380 | Соответствие сети электропитания |
| Температура эксплуатации | от -50°C до +50°C | Сохранение эластичности изоляции зимой |
| Степень защиты | IP44 — IP68 | Уровень влагозащищенности соединений |
| Срок службы | 25 — 50 лет | Период до необходимости полной замены |
Сферы применения конкретных марок
Для подсветки карнизов и контурного освещения идеально подходит ВВГнг-LS, так как он жесткий и надежно фиксируется стяжками. Садовые фонари и дорожки требуют использования кабелей с резиновой изоляцией или бронированных вариантов, если линия идет под землей. При прокладке в грунте я всегда рекомендую закладывать глубину не менее 70 см, чтобы избежать повреждения кабеля при сезонном пучении почвы или случайном попадании лопаты.
Технология монтажа уличного света

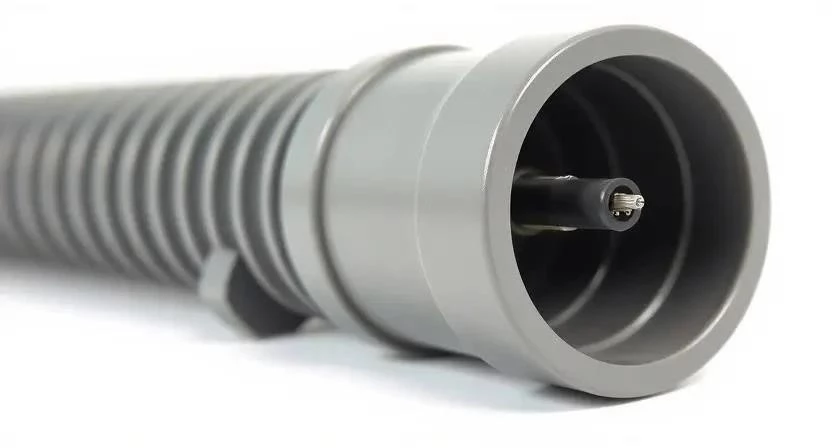

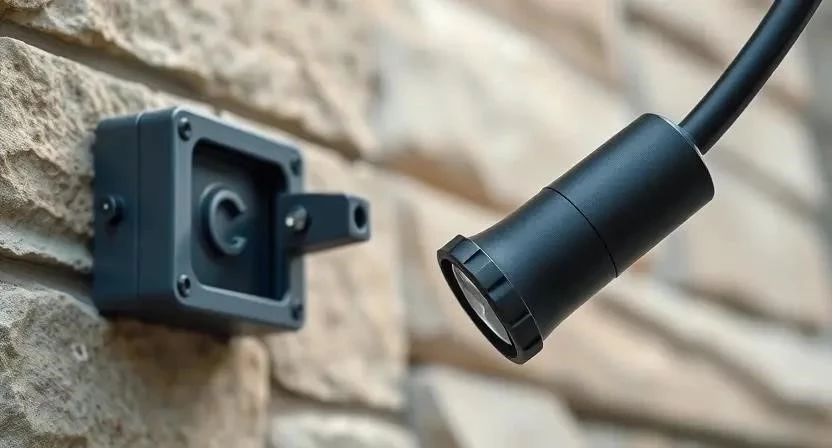

Работа начинается с подготовки трассы. Я рекомендую использовать ПНД-трубу или гофру, даже если кабель считается влагостойким — это создает дополнительный барьер и упрощает замену провода в будущем. Соединения выполняются строго в распределительных коробках с классом защиты не ниже IP65. Для герметизации я использую специальные гелевые муфты, которые полностью вытесняют воздух и воду.
Необходимый набор инструментов:
- Стриппер для зачистки изоляции
- Мультиметр для проверки целостности жил
- Перфоратор с Appropriate бурами
- Профессиональный пресс-клещи для гильз
- Уровень строительный
- Набор отверток с диэлектрическими ручками
- Монтажный пистолет для герметика
- Строительный нож с выдвижным лезвием
Пошаговый процесс установки:
- Разметка точек установки светильников и трассы кабеля (1-2 часа).
- Штробление стен или рытье траншеи под кабель (4-8 часов).
- Укладка защитной гофры или ПНД-трубы (2-3 часа).
- Затяжка кабеля в трубу с помощью стальной протяжки (1-2 часа).
- Монтаж распределительных коробок в точках разветвления (2 часа).
- Подключение кабеля к светильникам через гермовводы (3-5 часов).
- Заземление всех металлических элементов конструкции (1 час).
- Установка автоматического выключателя и УЗО в щитке (1 час).
- Проверка системы на отсутствие короткого замыкания (30 мин).
- Тестовый запуск освещения в разных режимах (30 мин).
Один раз я столкнулся с тем, что заказчик решил сэкономить на гофре для фасадного кабеля. Спустя год пластиковый хомут перетер изоляцию, и при первом же сильном дожде начало «бить» током металлический отлив. Теперь я настаиваю на защитном кожухе в любом случае.
Расход материалов и расчет сечения
Длину кабеля считают по фактической трассе с добавлением 10-15% запаса на изгибы и подключения. Сечение подбирается исходя из суммарной мощности всех ламп и длины линии, чтобы избежать падения напряжения. Если линия слишком длинная, тонкий провод приведет к тому, что дальние фонари будут светить тусклее первых.
| Мощность нагрузки (Вт) | Длина линии (м) | Рекомендуемое сечение (мм²) | Потеря напряжения (%) |
|---|---|---|---|
| до 1500 | до 30 | 1.5 | < 3% |
| до 2500 | до 30 | 2.5 | < 2% |
| до 1500 | до 60 | 2.5 | < 3% |
| до 3500 | до 30 | 4.0 | < 1% |
| до 2000 | до 100 | 4.0 | < 3% |
Выбор производителя и проверка качества
При покупке смотрю на маркировку ГОСТ или ТУ. Кабель по ГОСТу имеет честное сечение, а ТУ-шные варианты часто оказываются «заниженными» — вместо 2.5 мм² там может быть 2.1 мм², что ведет к перегреву. В паспорте изделия обязательно должна быть указана дата выпуска и соответствие стандартам пожарной безопасности. Я доверяю крупным заводам, так как они дают реальную гарантию на изоляцию.
Преимущества и недостатки разных решений

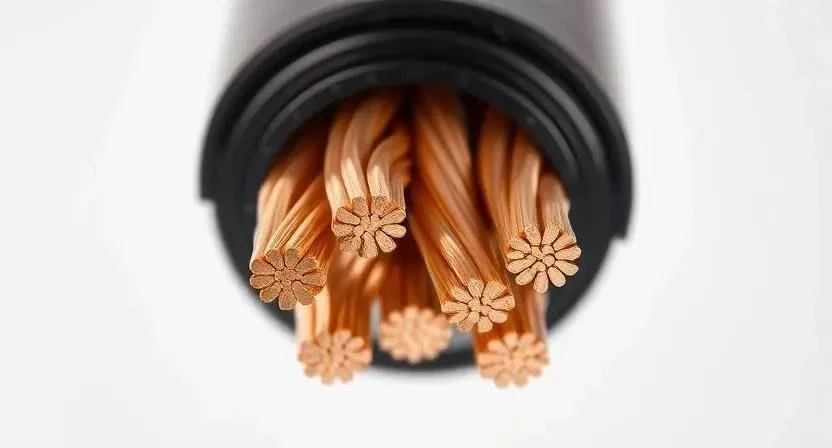

Медный кабель с двойной изоляцией — это золотой стандарт для частного дома.
- Высокая электропроводность.
- Отличная стойкость к коррозии.
- Легкость в монтаже и разделке.
- Долгий срок службы без замены.
- Минимальный нагрев при нагрузке.
- Совместимость с любыми типами зажимов.
- Стабильная работа при низких температурах.
- Высокая механическая прочность жил.
Дешевые аналоги часто подводят в самый неподходящий момент:
- Быстрое растрескивание внешней оболочки.
- Заниженное сечение жилы.
- Использование технического переплава вместо чистой меди.
- Отсутствие реальной влагостойкости.
- Высокий риск короткого замыкания.
Сравнение популярных марок кабеля
Для разных задач подходят разные типы проводников. ВВГнг-LS идеален для стен, КГ — для временных или подвижных линий, а ПВС допустим только внутри защитных труб.
| Критерий | ВВГнг-LS | КГввг | ПВС |
|---|---|---|---|
| Долговечность на улице | Высокая | Средняя | Низкая |
| Гибкость | Низкая | Высокая | Очень высокая |
| Стойкость к УФ | Средняя (нужна гофра) | Высокая | Очень низкая |
| Цена за метр | Средняя | Выше среднего | Низкая |
| Сложность монтажа | Средняя | Легкая | Очень легкая |
Стоимость и рекомендации по покупке
Цена метра зависит от сечения и материала изоляции. Качественный медный кабель всегда дороже алюминиевого, но окупается за счет отсутствия проблем с контактами. Покупать рекомендую в специализированных электротехнических магазинах, а не в гипермаркетах общего профиля. Чтобы отличить подделку, проверьте вес бухты — если он значительно меньше заявленного, значит, сечение жил занижено.
Опыт эксплуатации в зимний период
Зимой проявляются все недостатки дешевой изоляции. Я заметил, что кабели с ПВХ-оболочкой без защиты становятся «стеклянными» при -25 градусах и ломаются при любой попытке их сдвинуть. Резиновые кабели (типа КГ) остаются мягкими, но они сильнее подвержены воздействию солнца летом. Однажды я забыл загерметизировать коробку силиконом, и за зиму конденсат внутри превратился в лед, который просто выдавил клеммы из зажимов.
Часто задаваемые вопросы
Можно ли заземлять уличный свет?
Обязательно. Все металлические корпуса светильников должны быть соединены с общим контуром заземления дома для защиты от поражения током.
Нужна ли гофра для кабеля ВВГнг-LS на фасаде?
Да, желательно использовать гофру из ПНД или ПВХ с УФ-защитой, чтобы продлить срок службы изоляции в 2-3 раза.
Как соединять кабель, который проложен в земле?
Только с помощью термоусадочных муфт или специальных гелевых соединителей. Обычная изолента в земле сгниет за один сезон.
Какой автомат защиты ставить на линию освещения?
Обычно достаточно автомата на 10А или 16А, но обязательно в паре с УЗО (устройство защитного отключения) на 30мА для безопасности.
Можно ли использовать алюминий для подсветки фасада?
Не рекомендую. Алюминий хрупок, плохо контактирует с современными клеммами и быстро окисляется во влажной среде.
Что делать, если кабель проходит через бетонный фундамент?
Прокладывайте его строго в ПНД-трубе, чтобы бетон не раздавил изоляцию и была возможность заменить провод.
Поможет ли покраска кабеля защитить его от солнца?
Обычная краска не заменяет УФ-стойкую оболочку, но может немного замедлить процесс разрушения пластика.
Как рассчитать количество кабеля на фасад?
Измерьте расстояние от щитка до каждой точки света, суммируйте их и добавьте 15% на подъемы, спуски и запас в коробках.
Безопасность при монтаже:
Всегда работайте в диэлектрических перчатках и используйте защитные очки при сверлении бетона. Перед началом работ полностью обесточьте линию и проверьте отсутствие напряжения индикатором. При работе на высоте используйте надежные лестницы и страховочные ремни. Помните, что влажная среда увеличивает проводимость, поэтому любая утечка тока может быть смертельно опасной.
