Монтаж насосного оборудования в скважине глубиной от 30 метров требует особого подхода к электропроводке. Ошибка в подборе провода приводит к перегреву двигателя или короткому замыканию из-за протечки воды в жилы. Правильный выбор погружного кабеля для насоса в скважине позволяет избежать дорогостоящего подъема оборудования на поверхность, который в среднем занимает от 4 до 8 часов работы бригады. Стоимость качественного кабеля составляет около 10-15% от общей сметы монтажа, но он определяет срок службы всей системы.
Особенности материалов для работы под водой

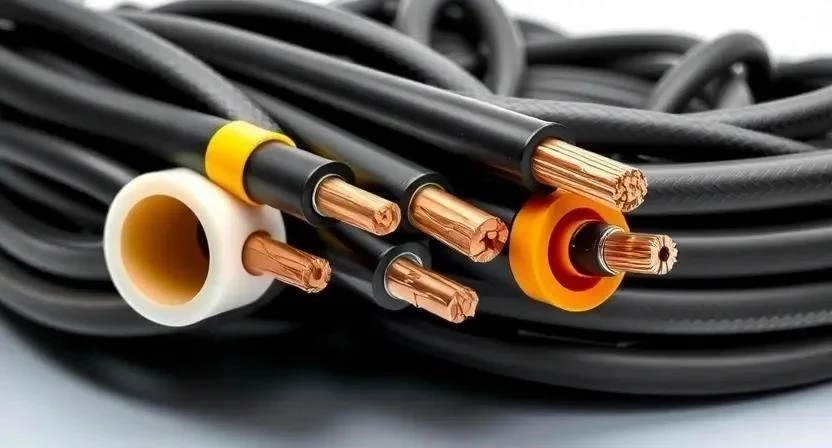

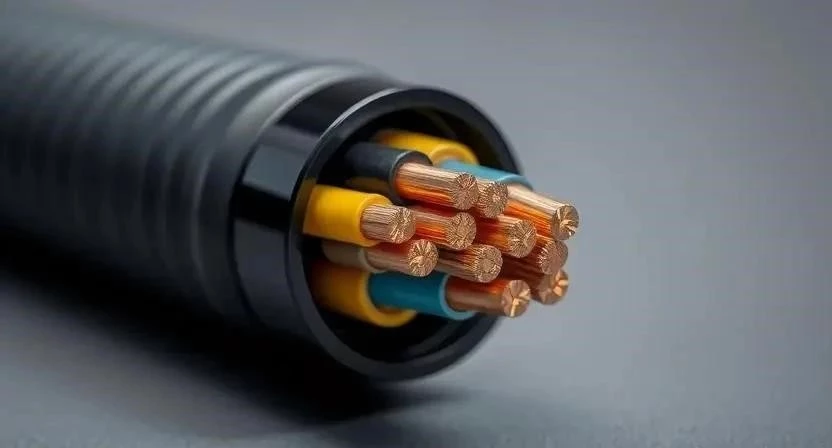

Погружной кабель представляет собой специализированный силовой провод, рассчитанный на постоянное пребывание в агрессивной водной среде. Главное требование здесь — абсолютная герметичность и высокая адгезия изоляции к медным жилам. Обычные провода быстро впитывают влагу, что ведет к окислению меди и падению напряжения. Качественный кабель имеет многослойную структуру, где каждая жила защищена индивидуальным слоем диэлектрика, а общая оболочка предотвращает проникновение воды внутрь конструкции даже при высоком давлении на глубине.
Разновидности оболочек и их назначение
Материал внешней изоляции определяет, насколько долго кабель прослужит в скважине и насколько легко его будет монтировать. Чаще всего встречаются три варианта: ПВХ, резина и полиэтилен. Для бытовых нужд часто берут ПВХ, но в промышленном секторе или при очень больших глубинах переходят на более стойкие полимеры. Я заметил, что резиновые кабели гораздо лучше переносят изгибы при спуске в узкую обсадную трубу.
| Тип оболочки | Свойства | Срок службы | Применение |
|---|---|---|---|
| ПВХ (Поливинилхлорид) | Жесткий, доступный | 5-10 лет | Малые глубины, бюджетный ремонт |
| Резина | Гибкая, высокая прочность | 15-20 лет | Глубокие скважины, частые пуски |
| Полиэтилен (ПЭ) | Максимальная влагостойкость | 25+ лет | Промышленные скважины, агрессивная вода |
| ТПВ (Термопластичный эластомер) | Сверхгибкий, стойкий | 20 лет | Сложный монтаж, премиум-сегмент |
| Сшитый полиэтилен | Высокая термостойкость | 30 лет | Мощные насосы с высоким нагревом |
Технические параметры и нагрузочная способность
Сечение медных жил напрямую влияет на потери энергии. Чем тоньше провод, тем сильнее падает напряжение на большом расстоянии, что может привести к сгоранию обмоток насоса. Важен класс гибкости: для скважин используют многожильные кабели, так как монолитная жила может лопнуть при вибрации насоса. Температурный режим должен соответствовать температуре воды в скважине, обычно это от +2 до +30 градусов, но изоляция должна выдерживать и более высокие температуры при работе двигателя.
| Сечение (мм2) | Допустимый ток (А) | Макс. мощность (кВт) | Рекомендуемая длина (м) |
|---|---|---|---|
| 1.5 | 16 | 3.0 | до 40 |
| 2.5 | 25 | 5.0 | до 70 |
| 4.0 | 35 | 7.0 | до 100 |
| 6.0 | 45 | 9.0 | до 150 |
| 10.0 | 60 | 12.0 | свыше 150 |
Эксплуатация в глубоких скважинах
При работе на глубине более 50 метров вступают в силу факторы давления и значительного сопротивления кабеля. Кабель должен быть совместим с типом насоса: для однофазных моделей достаточно трех жил (фаза, ноль, заземление), для трехфазных — четырех. Существуют ограничения по глубине для дешевых кабелей: при чрезмерном давлении вода может начать «мигрировать» по жилам внутрь изоляции. Поэтому для глубоких скважин я всегда рекомендую использовать кабели с маркировкой «погружной» или специализированные серии типа ТПВ.
Технология монтажа и герметизации
Самое слабое место любой системы — это соединение кабеля насоса с магистральным проводом. Если оставить обычную изоленту, вода проникнет внутрь за несколько недель. Я однажды столкнулся с тем, что из-за плохого обжима кабеля насос вышел из строя через месяц после установки. Теперь использую только термоусадочные трубки с клеевым слоем.
Необходимые инструменты:
- Стриппер для зачистки изоляции
- Обжимной инструмент (кримпер)
- Медные гильзы или клеммы
- Промышленный фен для термоусадки
- Стяжки из нейлона (уф-стойкие)
- Мультиметр для проверки сопротивления
- Нож с острым лезвием
- Изоляционный скотч (как вспомогательный)
Пошаговая инструкция по соединению и спуску (время выполнения — около 3 часов):
- Зачистка концов жил на 2-3 см с помощью стриппера (10 мин).
- Подбор медных гильз по сечению кабеля (5 мин).
- Обжим жил в гильзах с помощью кримпера до плотного прилегания (20 мин).
- Надевание термоусадочной трубки с клеем на место стыка (10 мин).
- Прогрев трубки феном до полного вытекания клея по краям (15 мин).
- Проверка герметичности стыка и замер сопротивления мультиметром (15 мин).
- Крепление кабеля к трубе с помощью стяжек через каждые 2-3 метра (60 мин).
- Плавный спуск насоса в скважину, чтобы избежать перекручивания провода (40 мин).
- Фиксация кабеля у оголовка скважины (10 мин).
- Пробный запуск и проверка вольтажа на выходе (10 мин).
Меры безопасности:
При работе обязательно используйте диэлектрические перчатки. Все работы по соединению проводите при полностью отключенном питании. После монтажа обязательно установите реле напряжения, чтобы скачок в сети не сжег дорогой кабель и мотор насоса. Помните, что работа с электричеством в сыром помещении или у скважины требует предельной осторожности.
Расчет сечения и потери напряжения
Для расчета сечения используется формула падения напряжения: ΔU = (2 * L * I * ρ) / S, где L — длина, I — ток, ρ — удельное сопротивление меди, S — сечение. Если падение напряжения превышает 3-5%, насос будет работать с перегрузкой и быстро выйдет из строя. Чтобы не считать вручную, я использую упрощенную таблицу подбора.
| Мощность насоса (кВт) | Глубина до 30м (сечение) | Глубина 30-60м (сечение) | Глубина 60-100м (сечение) |
|---|---|---|---|
| 0.5 — 0.8 | 1.5 мм2 | 1.5 мм2 | 2.5 мм2 |
| 1.1 — 1.5 | 1.5 мм2 | 2.5 мм2 | 2.5 мм2 |
| 1.8 — 2.2 | 2.5 мм2 | 2.5 мм2 | 4.0 мм2 |
| 2.5 — 3.5 | 2.5 мм2 | 4.0 мм2 | 4.0 мм2 |
| 4.0 и выше | 4.0 мм2 | 6.0 мм2 | 6.0 мм2 |
Производители и качество исполнения
На рынке представлены как премиальные европейские бренды, так и доступные отечественные варианты. Дорогие кабели отличаются идеальной геометрией жил и использованием чистого полиэтилена без примесей. Бюджетные варианты часто грешат заниженным сечением (фактически 2.2 мм2 вместо заявленных 2.5 мм2). В среднем сегменте сейчас доминируют российские заводы, которые делают достойные резиновые кабели КГ, хотя они и тяжелее специализированных погружных.
Преимущества и риски
Правильный выбор кабеля гарантирует стабильную работу системы водоснабжения на десятилетия.
Плюсы качественного погружного кабеля:
- Полная гидроизоляция жил
- Стойкость к коррозии в минерализованной воде
- Высокая гибкость при монтаже
- Минимальные потери напряжения
- Стойкость к перепадам температур
- Долгий срок службы без замены
- Соответствие заявленному сечению
- Безопасность для пользователя (отсутствие утечек тока)
Риски при покупке дешевых аналогов:
- Быстрое растрескивание изоляции
- Попадание воды в жилы через микропоры
- Перегрев провода из-за заниженного сечения
- Окисление медных жил (зеленый налет)
- Риск короткого замыкания в скважине
- Необходимость частого подъема насоса для ремонта
- Поломка двигателя из-за падения вольтажа
Сравнение основных типов кабелей
Чтобы определиться с выбором, я составил таблицу, где сравнил самые популярные материалы по ключевым параметрам.
| Параметр | ПВХ-кабель | Резиновый (КГ) | ТПВ / Полиэтилен |
|---|---|---|---|
| Долговечность | Средняя | Высокая | Очень высокая |
| Гибкость | Низкая | Высокая | Максимальная |
| Влагостойкость | Средняя | Высокая | Абсолютная |
| Цена | Низкая | Средняя | Высокая |
| Сложность монтажа | Легко | Средне | Очень легко |
Стоимость и рекомендации по покупке
Цена зависит от сечения и материала. Резиновый кабель стоит в 1.5-2 раза дороже ПВХ, а специализированный ТПВ может стоить в 3 раза больше. Чтобы проверить подлинность, посмотрите на маркировку: она должна быть четкой, с указанием ГОСТа или ТУ. Я советую покупать кабель в специализированных электротехнических магазинах, а не в общих строительных гипермаркетах, так как там меньше шансов наткнуться на «подделку» с заниженным сечением.
| Категория кабеля | Примерная цена за метр | Срок службы | Экономия при замене раз в 10 лет |
|---|---|---|---|
| Бюджетный (ПВХ) | 40 — 70 руб. | 5 лет | 0 руб. (придется менять 2 раза) |
| Средний (Резина) | 80 — 150 руб. | 15 лет | Экономия на работах по подъему |
| Премиум (ТПВ/ПЭ) | 180 — 300 руб. | 25 лет | Максимальная экономия времени |
Опыт пользователей и реальные отзывы
Многие владельцы скважин жалуются, что использовали обычный ПВС, который «пошел трещинами» через два года. Один из моих клиентов решил сэкономить и поставил дешевый китайский кабель — в итоге через год он обнаружил утечку тока на корпус насоса. С другой стороны, те, кто один раз поставил качественный полиэтиленовый провод, забывают о проблемах на 20 лет. Я сам в своем доме использовал ТПВ-кабель, и даже спустя 12 лет изоляция выглядит как новая, без единого разрыва.
Часто задаваемые вопросы (FAQ)
Можно ли использовать обычный ПВС для погружного насоса?
Категорически нет. ПВС не предназначен для постоянного нахождения в воде. Его изоляция пористая, вода просочится внутрь, что приведет к короткому замыканию.
Как соединить кабели, если стык окажется под водой?
Используйте только специальные герметичные муфты или термоусадочные трубки с внутренним клеевым слоем. Обычная изолента или даже жидкая изоляция не выдержат давления воды на глубине.
Что делать при обрыве кабеля в скважине?
К сожалению, единственный вариант — полный подъем насоса на поверхность. Стыковать кабель «вслепую» под водой невозможно и опасно.
Как часто нужно проверять состояние кабеля?
Если у вас установлено реле контроля утечки тока, оно само сообщит о проблеме. В остальных случаях рекомендую раз в год замерять сопротивление изоляции мегаомметром.
