Подключение сварочного инвертора к сети требует точного подбора проводника. Ошибка в выборе сечения приводит к падению напряжения, из-за чего дуга становится нестабильной, а оборудование работает на износ. Неправильный кабель может перегреться за 15-20 минут интенсивной работы, что грозит коротким замыканием или пожаром. Грамотный выбор силового кабеля для сварочного аппарата позволяет избежать потерь мощности и продлить срок службы техники.
Роль и задачи силового кабеля в сварочном оборудовании
Силовой кабель в сварочной цепи передает огромные токи от сети к аппарату и от аппарата к электроду. Главное требование здесь — высокая электропроводность, чтобы минимизировать нагрев жилы. Я всегда обращаю внимание на гибкость, так как сварщик постоянно перемещается вокруг детали. Жесткий провод быстро переламывается в местах сгиба, что приводит к повреждению изоляции.
Качественный медный провод обеспечивает стабильную подачу ампер. Если использовать слишком тонкий кабель, возникнет значительное падение напряжения. В итоге аппарат будет «задыхаться», а сварка превратится в мучение с постоянными залипами электрода.
Основные типы и марки проводников
Для сварочных работ используют разные типы кабелей. Питающий кабель соединяет аппарат с розеткой, а сварочный (силовой) идет к держаку и зажиму массы. Самым популярным вариантом считается кабель КГ (кабель гибкий) с резиновой изоляцией. Также встречаются провода марки ПВ, которые отличаются повышенной стойкостью к перепадам температур.
Я заметил, что многие пытаются сэкономить и используют бытовой ПВС. Это большая ошибка, так как ПВХ-изоляция не рассчитана на такие нагрузки и быстро дубеет на холоде. Для профессиональной работы нужен именно специализированный медный кабель для сварки.
| Марка кабеля | Тип изоляции | Гибкость | Срок службы | Основное применение |
|---|---|---|---|---|
| КГ | Резина | Высокая | Долгий | Сварочные работы, краны |
| ПВ | Специальный полимер | Средняя | Средний | Промышленные установки |
| ПВС | ПВХ (пластик) | Средняя | Короткий | Бытовые удлинители |
| ВВГ | ПВХ (жесткий) | Низкая | Долгий | Стационарная проводка |
| РКГМ | Резина/Бронза | Очень высокая | Очень долгий | Спецтехника, авиация |
Технические параметры и характеристики

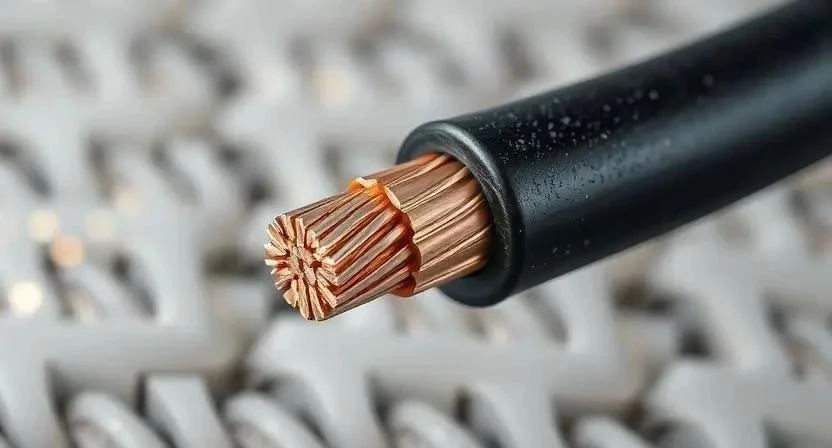

Ключевым параметром является сечение жилы. Оно определяет, какой максимальный ток может пройти через провод без критического перегрева. Также важен класс гибкости: чем больше тонких медных проволочек в одной жиле, тем легче гнется кабель. Температурный режим для резиновой изоляции обычно составляет от -60 до +50 градусов.
- Сила тока (А) — определяет минимальное сечение.
- Длина кабеля — влияет на падение напряжения.
- Материал жилы — только медь для максимальной проводимости.
- Тип изоляции — резина для гибкости и защиты.
- Среда эксплуатации — влажность, наличие масел или химии.
- Частота использования — бытовая или промышленная нагрузка.
- Бюджет — баланс между ГОСТом и ценой.
Сферы применения и ограничения по длине
В домашних условиях в гараже обычно хватает кабеля сечением 2.5-4 мм² для питания и 16-25 мм² для сварочных проводов. На стройплощадках, где расстояния больше, приходится использовать более толстые жилы, чтобы компенсировать потери. В промышленных цехах применяют бронированные или усиленные варианты кабеля из-за риска механических повреждений.
Важно помнить про ограничение по длине. Если вы размотаете 50 метров тонкого провода, напряжение на входе в инвертор упадет настолько, что аппарат может просто уйти в защиту. Я рекомендую не превышать длину питающего кабеля в 20-30 метров без увеличения сечения.
Особенности монтажа и подключения
Правильный монтаж силового кабеля начинается с качественной зачистки концов. Нельзя просто скрутить провода и замотать их изолентой — в месте скрутки возникнет высокое сопротивление, и кабель начнет плавиться. Я всегда использую медные наконечники и специальный обжимной инструмент (кримпер).
- Снять внешнюю изоляцию на 3-5 см.
- Раскрутить жилы и аккуратно заправить их в наконечник.
- Обжать наконечник пресс-клещами до плотного прилегания.
- Изолировать соединение термоусадкой.
- Закрепить наконечник в клемме аппарата болтом с шайбой.
Однажды я решил сэкономить время и просто зажал жилы под винт без наконечников. Через два часа работы контакт ослаб, возникла искра, и я сжег выходной разъем инвертора. Теперь только обжим.
Расчет сечения и расход материалов
Для расчета сечения используют формулу зависимости тока от площади поперечного сечения. Чем больше ток сварки, тем толще должен быть провод. Также учитывается падение напряжения, которое не должно превышать 3-5%.
| Ток сварки (А) | Длина до 5м (мм²) | Длина 5-15м (мм²) | Длина 15-30м (мм²) | Потери напряжения |
|---|---|---|---|---|
| 100 | 16 | 25 | 35 | Низкие |
| 160 | 25 | 35 | 50 | Средние |
| 200 | 35 | 50 | 70 | Заметные |
| 250 | 50 | 70 | 95 | Высокие |
| 300 | 70 | 95 | 120 | Критические |
Производители и стандарты качества
На рынке представлены кабели, изготовленные по ГОСТ и по ТУ. Разница колоссальная. В кабелях по ТУ сечение часто занижено: написано 4 мм², а по факту там 3.2 мм². Это приводит к перегреву. Ведущие бренды используют чистую электротехническую медь, что гарантирует заявленные характеристики.
Я проверил несколько недорогих марок из строительных гипермаркетов и обнаружил, что жила там часто состоит из смеси меди и алюминия (CCA). Такой провод для сварки категорически не подходит — он обладает высоким сопротивлением и быстро перегорает.
Преимущества и недостатки материалов
Медный кабель с резиновой изоляцией — это золотой стандарт. Резина не трескается на морозе и не боится искр от брызг металла.
- Высочайшая электропроводность меди.
- Отличная гибкость даже при низких температурах.
- Стойкость к воздействию масел и бензина.
- Низкий уровень нагрева при максимальных токах.
- Долговечность изоляционного слоя.
- Легкость в разделке и монтаже.
- Надежное соединение с клеммами.
- Минимальные потери мощности на длине.
Главный минус — высокая цена. Дешевые аналоги из ПВХ стоят в два раза меньше, но они дубеют зимой и плавятся при случайном касании сварочным электродом. Я однажды использовал дешевый ПВХ-кабель в неотапливаемом гараже при -10°C; он стал жестким, как пластиковая труба, и лопнул при первом же изгибе.
Сравнение с альтернативными вариантами
Выбор между гибким и жестким кабелем очевиден для мобильного аппарата. Жесткий кабель (типа ВВГ) можно использовать только для стационарной разводки питания до розетки, но никак не для подключения самого аппарата.
| Критерий | Кабель КГ (Резина) | Кабель ПВС (ПВХ) | Кабель ВВГ (Жесткий) |
|---|---|---|---|
| Гибкость | Отличная | Средняя | Отсутствует |
| Морозостойкость | Высокая | Низкая | Средняя |
| Стойкость к износу | Высокая | Средняя | Низкая (при изгибах) |
| Цена | Высокая | Низкая | Средняя |
| Срок службы | 15-25 лет | 5-10 лет | 30 лет (статика) |
Стоимость и правила покупки
Цена зависит от сечения и чистоты меди. Чем толще жила, тем дороже метр. Чтобы не купить подделку, всегда проверяйте фактическое сечение штангенциркулем. Часто производители занижают диаметр жилы, чтобы сэкономить на металле.
- Замерьте диаметр жилы штангенциркулем.
- Проверьте наличие маркировки ГОСТ на оболочке.
- Оцените гибкость: кабель не должен «пружинить» слишком сильно.
- Посмотрите на цвет меди — она должна быть ярко-рыжей, а не желтоватой.
- Проверьте плотность прилегания изоляции к жилам.
- Сравните вес кабеля с эталонным значением из каталога.
- Покупайте в специализированных электротехнических магазинах.
Реальный опыт эксплуатации
Многие новички совершают одну и ту же ошибку — используют бытовые удлинители. Мой сосед подключил инвертор на 160А через обычный бытовой удлинитель 1.5 мм². Через десять минут работы изоляция удлинителя начала пахнуть горелым пластиком, а аппарат начал выдавать прерывистую дугу. После замены на кабель 4 мм² проблема исчезла.
Я рекомендую всегда брать запас по сечению. Если расчет показывает 16 мм², берите 25 мм². Это не только увеличит надежность, но и снизит нагрев провода, что особенно важно при работе в жару.
| Сечение (мм²) | Цена за метр (средняя) | Стоимость за 5м (материал) | Работа мастера (монтаж) |
|---|---|---|---|
| 2.5 | 120 руб. | 600 руб. | 500 руб. |
| 4 | 180 руб. | 900 руб. | 500 руб. |
| 6 | 250 руб. | 1250 руб. | 600 руб. |
| 16 | 450 руб. | 2250 руб. | 800 руб. |
| 25 | 600 руб. | 3000 руб. | 800 руб. |
Меры безопасности при работе
Работа с электричеством и сваркой требует строгого соблюдения правил. Всегда используйте диэлектрические перчатки и защитную обувь. При работе с химией или в закрытых помещениях обязательно обеспечьте проветривание.
Категорически запрещено:
— Использовать кабели с поврежденной изоляцией.
— Соединять провода простой скруткой.
— Оставлять включенный в сеть аппарат без присмотра.
— Прокладывать кабель через лужи или зоны с горючими жидкостями.
— Использовать кабель, сечение которого ниже рекомендованного производителем аппарата.
Часто задаваемые вопросы (FAQ)
Можно ли использовать кабель ПВС для сварки?
Для питания аппарата в быту — можно, но только при короткой длине и малых токах. Для сварочных проводов (к электроду) — категорически нет, он быстро расплавится.
Как влияет длина кабеля на мощность?
Чем длиннее кабель, тем выше сопротивление. Это приводит к падению напряжения, из-за чего мощность дуги падает, и сварка становится некачественной.
Как правильно соединить два кабеля?
Только с помощью обжимных гильз и термоусадочной трубки. Скрутки недопустимы из-за высокого риска перегрева.
Что будет, если взять слишком толстый кабель?
Никаких негативных последствий для техники не будет. Наоборот, потери напряжения станут минимальными, а провод не будет греться. Единственный минус — вес и цена.
Нужно ли заземлять сварочный аппарат?
Да, заземление корпуса обязательно для защиты от поражения током при пробое изоляции внутри устройства.
В чем разница между медным и алюминиевым кабелем?
Медь проводит ток гораздо лучше и обладает большей гибкостью. Алюминий хрупкий, имеет высокое сопротивление и быстро окисляется в местах соединений.
Как часто нужно проверять состояние кабеля?
Рекомендую осматривать изоляцию перед каждым началом работ, особенно если кабель подвергался механическим нагрузкам или воздействию искр.
Поможет ли увеличение сечения кабеля при слабой сети в доме?
Да, это частично компенсирует просадки напряжения, но если сеть совсем слабая, может потребоваться установка стабилизатора напряжения.
