Защита кабеля от ультрафиолета при наружном монтаже

Солнечные лучи постепенно разрушают пластиковую оболочку любого кабеля, проложенного на открытом воздухе. Без специальной защиты изоляция трескается, что приводит к короткому замыканию и выходу оборудования из строя. Качественная защита кабеля от ультрафиолета обходится в среднем от 100 до 500 рублей за метр, а монтаж одного участка занимает около 3-5 часов. Правильный подход продлевает срок службы электрики с 3 до 25 лет.

Что учесть перед началом работ

Степень воздействия солнца зависит от стороны света, на которой проходит трасса. Южные стены подвергаются максимальному облучению, поэтому здесь экономить на материалах нельзя. Я всегда рекомендую выбирать кабель с УФ-стойкой оболочкой (обычно это ПНД или специальный ПВХ с добавками), даже если планируется дополнительный кожух. Время выполнения работ лучше приурочить к весне или осени. В сильную жару пластиковые трубы расширяются, что может привести к их деформации при слишком плотном креплении.

Подбор защитных материалов

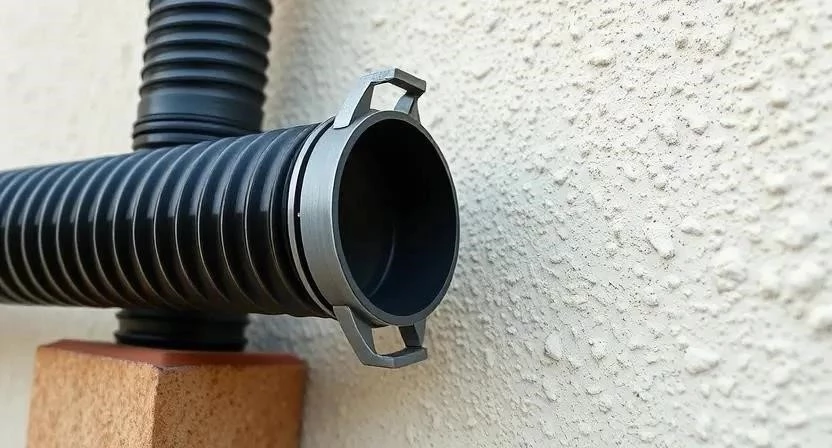

Для надежной изоляции от солнца используют специальные оболочки. Я заметил, что белая гофра на солнце желтеет и становится хрупкой уже через два года, поэтому для улицы подходит только черная ПНД-труба. Она содержит УФ-стабилизаторы, которые отражают вредное излучение.

• ПНД гофрированная труба (черная) — основной вариант для гибких трасс.
• ПНД труба гладкая — для прямых участков и прокладки в земле.
• ПВХ труба с УФ-защитой — жесткий вариант для индустриальных объектов.
• Термоусадочные трубки — для герметизации стыков и концов.
• Металлический гофрошланг — для зон с риском механического повреждения.
• Специальный УФ-стойкий скотч — для временной фиксации.
• Герметик силиконовый (уличный) — для защиты вводов.
• Кабельные клипсы из полипропилена — для надежной фиксации.

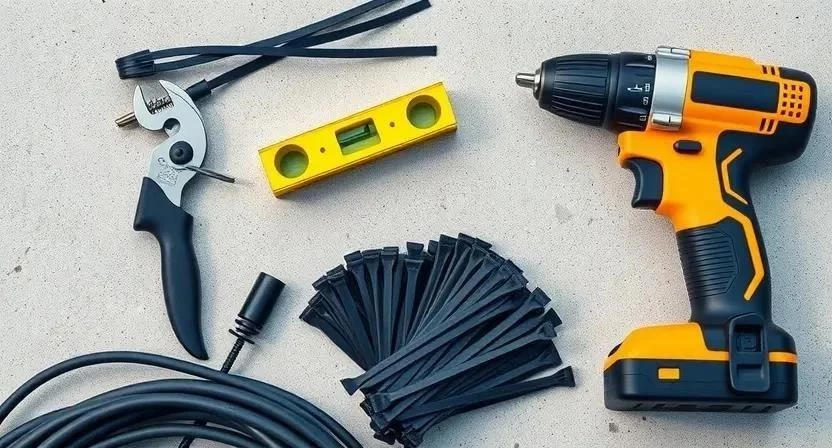

Инструментарий для монтажа

Правильный набор инструментов ускоряет работу и исключает повреждение изоляции кабеля. Для резки пластика я использую специальные ножницы, так как обычный нож часто заминает край трубы, что может поцарапать кабель при затягивании.

• Перфоратор с бурами по бетону/кирпичу — обязательно.
• Труборез или острые ножницы по пластику — обязательно.
• Уровень строительный (пузырьковый) — обязательно.
• Стяжки нейлоновые (черные, УФ-стойкие) — обязательно.
• Стриппер для зачистки кабеля — желательно.
• Фен строительный (для термоусадки) — желательно.
• Маркер перманентный — желательно.

Организация рабочего пространства

Сначала нужно полностью очистить трассу прокладки от веток, старого мусора и посторонних предметов. Если кабель идет вдоль стены дома, я прикрываю прилегающие декоративные элементы пленкой, чтобы пыль от сверления не испортила фасад. Рабочее место организую так, чтобы все инструменты были под рукой, а бухты кабеля и гофры лежали размотанными, без перекрутов.

Подготовка поверхности и разметка

Стены или опоры должны быть чистыми и сухими. Я удаляю все отслаивающиеся части старой краски или штукатурки металлической щеткой. Затем с помощью уровня и маркера размечаю точки крепления клипс с шагом 40-50 см. Если поверхность слишком пористая, наношу грунтовку глубокого проникновения валиком в два слоя с интервалом 2 часа — второй слой перпендикулярно первому. Это нужно, чтобы крепления сидели плотнее и не вырвали кусок стены при температурном расширении трубы.

Пошаговая технология защиты кабеля

Сам я монтирую защиту по строгому алгоритму. Это гарантирует, что ни один сантиметр провода не останется открытым для солнца.

1. Выбор трассы (30 мин). Прокладываю маршрут по кратчайшему пути, избегая острых углов и мест соприкосновения с горячими трубами.
2. Раскрой кожуха (20 мин). Отрезаю ПНД гофру с запасом 10-15 см с каждой стороны для последующей герметизации.

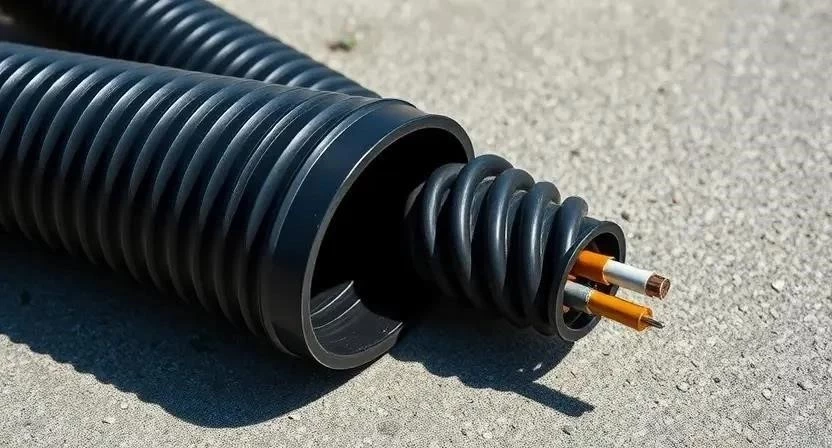

3. Затяжка кабеля (40 мин). Аккуратно заправляю провод в трубу. Если трасса длинная, использую стальную протяжку (стальку).
4. Монтаж креплений (60 мин). Сверлю отверстия в отмеченных точках и фиксирую клипсы дюбелями.
5. Фиксация оболочки (60 мин). Укладываю гофру в клипсы. Важно не зажимать ее слишком сильно, чтобы оставался зазор для расширения пластика.
6. Герметизация стыков (30 мин). Обрабатываю места входа кабеля в стены силиконовым герметиком. Время застывания составляет около 24 часов.
7. Установка заглушек (20 мин). На концы труб надеваю термоусадочные колпачки и прогреваю их феном до плотного прилегания.
8. Проверка натяжения (10 мин). Убеждаюсь, что кабель внутри не перетянут и имеет небольшой свободный ход.
9. Тестирование (30 мин). Проверяю целостность изоляции мультиметром и визуально осматриваю все соединения.

Пример из опыта: Однажды я монтировал освещение на террасе и решил сэкономить, проложив кабель без гофры, просто прикрепив его клипсами. Через три года оболочка потрескалась, и после сильного дождя началось короткое замыкание. Пришлось переделывать всю линию. Теперь я никогда не оставляю наружный кабель без защиты.

Технические нюансы монтажа

Учитывайте температурное расширение пластика. При перепаде от -30 до +40 градусов ПНД труба может «гулять» на несколько миллиметров. Поэтому я не затягиваю стяжки «намертво». Цвет гофры имеет критическое значение: черная поглощает тепло, но устойчива к УФ, серая — быстрее разрушается. Для влагозащиты соединений использую только специализированные IP65-переходники, обычная изолента на улице живет не больше одного сезона.

Типичные ошибки новичков

Многие пытаются сэкономить и используют обычную белую гофру из магазина электротоваров для помещений. Она превращается в труху за пару лет. Я один раз забыл про уклон трубы на горизонтальном участке, и внутри скопился конденсат, который со временем привел к окислению контактов в распределительной коробке.

1. Использование ПВХ-гофры без УФ-стабилизатора.
2. Слишком плотная затяжка нейлоновых стяжек (пережимают кабель).
3. Отсутствие уклона (1-2 градуса) для слива конденсата из трубы.
4. Пропуск защиты на изгибах, где кабель наиболее подвержен трению.
5. Монтаж защиты поверх уже потрескавшейся изоляции.

Расчет стоимости и экономия

Рассчитаем затраты на защиту 10 метров кабеля. Стоимость зависит от выбранного материала и того, будете ли вы нанимать специалиста.

При самостоятельном монтаже вы экономите около 2500 рублей на работе. Общее время работ составит около 4-6 часов, включая подготовку поверхности.

Обслуживание системы после монтажа

Защита не вечна, поэтому раз в год, желательно весной, я провожу осмотр. Проверяю, не расшатались ли клипсы и не появились ли трещины на пластике в местах самых сильных изгибов. Срок службы качественной ПНД гофры составляет около 20 лет, но при экстремальном солнце (южные регионы) ее стоит заменить через 12-15 лет.

Альтернативные способы защиты

Если гофра не подходит по дизайну, можно использовать металлические лотки. Они долговечны, но требуют заземления и стоят значительно дороже. Еще один вариант — глубокая закладка в землю (на глубину 70 см в ПНД трубе), что полностью исключает воздействие солнца. Покраска кабеля специальными составами возможна, но это скорее временная мера, чем полноценная защита.

Пример из опыта: На одном объекте заказчик хотел «невидимую» проводку. Мы использовали глубокую закладку с ПНД трубой. Это увеличило смету на 30%, но полностью решило вопрос с эстетикой и долговечностью. Я считаю этот вариант лучшим для частных домов.

Ответы на частые вопросы (FAQ)

Можно ли использовать обычную изоленту для защиты от солнца?
Нет, обычная ПВХ-изолента пересыхает и отклеивается за один сезон. Используйте только термоусадку или УФ-стойкие ленты.

Чем ПНД гофра отличается от ПВХ?
ПНД (полиэтилен низкого давления) более гибкий, морозостойкий и устойчивый к ультрафиолету. ПВХ — жесткий и быстро разрушается на солнце.

Как часто нужно менять защитную гофру?
При использовании черной ПНД-гофры замена потребуется через 15-20 лет. Белую или серую рекомендуется менять каждые 3-5 лет.

Нужно ли красить черную гофру в цвет стены?
Можно, но только специальными красками по пластику. Обычная краска облезет через год.

Поможет ли защита, если кабель уже потрескался?
Нет, сначала нужно заменить поврежденный участок кабеля, а затем устанавливать защиту.

Какое расстояние должно быть между креплениями?
Оптимальный шаг — 40-50 см. Если сделать больше, труба будет провисать.

Можно ли использовать металлорукав вместо гофры?
Можно, но он должен быть в ПВХ-изоляции, иначе металл может начать ржаветь в местах повреждения покрытия.

Меры безопасности

Работа с электрикой требует строгого соблюдения правил безопасности. Перед началом монтажа или любыми манипуляциями с кабелем обязательно отключите электропитание на главном щите. При сверлении стен используйте защитные очки, чтобы бетонная крошка не попала в глаза. Если работаете на высоте более 2 метров, используйте устойчивую лестницу-стремянку и зафиксируйте ее. При использовании строительного фена будьте осторожны, чтобы не расплавить саму изоляцию кабеля внутри трубки.
