Защита силового кабеля от механических повреждений

Прокладка электропроводки требует создания надежного барьера между токопроводящими жилами и внешней средой. Повреждение изоляции силового кабеля приводит к короткому замыканию, возникновению пожаров или поражению током. Качественная защита силового кабеля от механических повреждений увеличивает срок службы сети в несколько раз и исключает необходимость вскрывать стены при замене провода. В среднем, монтаж защитных оболочек занимает от одного до трех дней в зависимости от площади объекта, а стоимость материалов варьируется от 50 до 300 рублей за погонный метр.

Особенности подготовки к электромонтажным работам

Перед тем как приступить к делу, нужно оценить сложность трассы. Я всегда начинаю с изучения ПУЭ (Правил устройства электроустановок), так как нарушение этих норм может привести к отказу в приемке объекта или аварии. Для работы потребуются базовые навыки электромонтажа: умение пользоваться инструментом и понимание принципов заземления. Основное время уйдет на разметку и штробление, поэтому планируйте график с запасом в 20% времени.

Выбор защитных материалов

Материалы подбираются исходя из условий эксплуатации: будет ли кабель находиться в стене, в земле или открыто на потолке. Для разных зон используются свои решения.

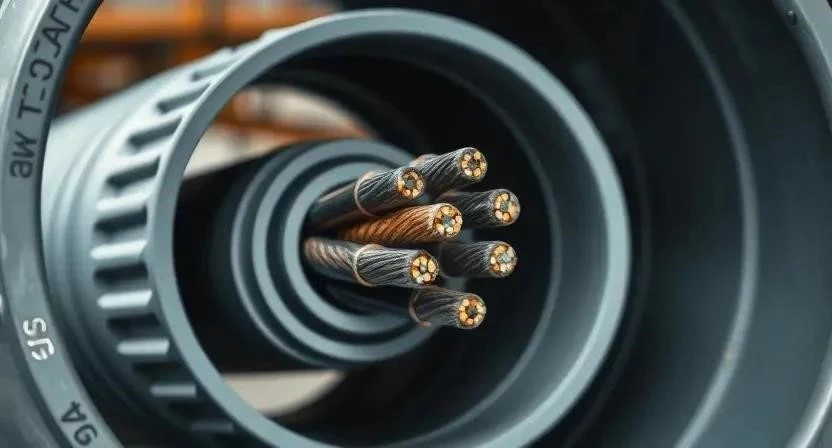

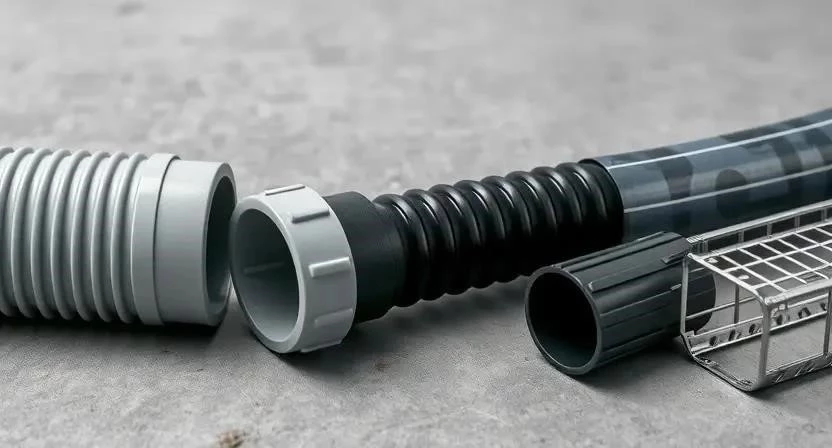

• Гофрированная труба ПВХ — для сухих помещений внутри стен.
• Гофрированная труба ПНД — для уличной прокладки и влажных зон.

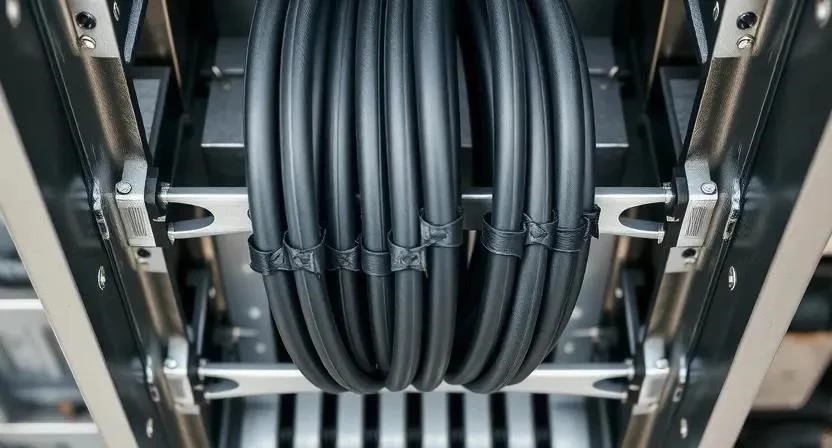

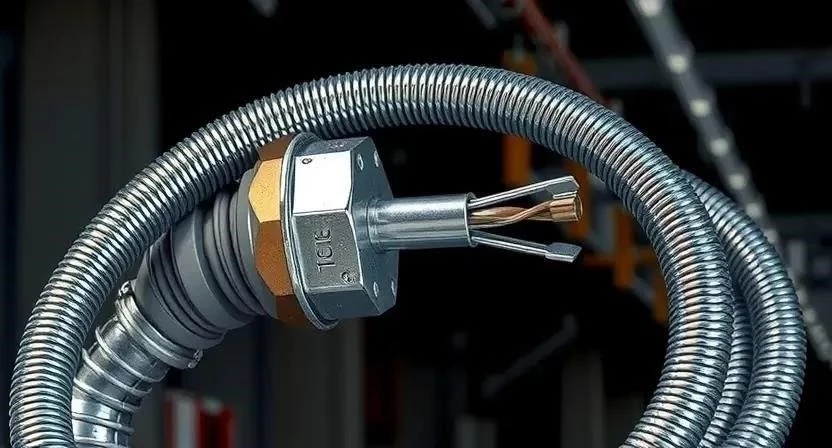

• Металлорукав — для защиты от грызунов и сильных ударов.
• Трубы ПНД (гладкие) — для закладных в стяжку пола.
• Кабельные каналы (короба) — для открытого монтажа.
• Бронированные оболочки — для промышленных зон.
• Кабельные стяжки нейлоновые — для фиксации.
• Герметик силиконовый — для заделки вводов.
• Песчаная подушка — для защиты кабеля в грунте.

Расход гофры или трубы обычно рассчитывается с запасом 10% на изгибы и обрезку.

Инструментарий для монтажа

Правильный инструмент ускоряет процесс и гарантирует точность. Я заметил, что использование дешевых резаков по пластику часто приводит к замятию краев трубы, что может повредить изоляцию кабеля при протяжке.

• Перфоратор — создание отверстий и штроб.
• Штроборез — формирование ровных каналов в стенах.
• Строительный уровень — контроль горизонтали и вертикали.
• Стяжки пластиковые — надежная фиксация оболочки.
• Резаки по пластику — ровный срез труб и гофры.
• Набор отверток — монтаж клипс и зажимов.
• Пылесос строительный — очистка трассы от шлама.
• Рулетка — точный замер длины участков.

Первичная подготовка помещения

Сначала необходимо полностью очистить трассу прокладки от строительного мусора и лишних предметов. Поверхности, которые не будут подвергаться монтажу, я рекомендую закрыть полиэтиленовой пленкой, чтобы пыль от бетона не осела на мебели или окнах. После этого выполняется разметка мест установки креплений, клипс или опорных конструкций с помощью карандаша и уровня.

Работа с поверхностью и основанием

Если кабель идет скрыто, выполняется штробление стен. Это критический этап: если штроба будет слишком узкой или кривой, защитная труба встанет с перекосом, и кабель внутри может пережаться. После прорезания каналов я всегда тщательно выравниваю основание и удаляю всю пыль. В некоторых случаях наносится грунтовка, чтобы штукатурка лучше прилипла к бетону при закрытии штроб. Проверка готовности трассы включает замер глубины канала — она должна быть на 5-10 мм больше диаметра используемой трубы.

Пошаговая инструкция по установке защиты

Процесс монтажа требует последовательности. Чтобы избежать ошибок, придерживайтесь этого алгоритма.

1. Разметка трассы с учетом радиусов изгиба (1-2 часа). Не делайте острых углов, иначе кабель не пройдет.
2. Монтаж опорных конструкций или штробление (3-5 часов). Создаем пространство для оболочки.
3. Укладка защитного кожуха: трубы, гофры или лотка (2-4 часа).
4. Фиксация защитного элемента стяжками или клипсами (1-2 часа). Шаг крепления — не более 50 см.
5. Протяжка силового кабеля сквозь защиту (2-3 часа). Используйте стальную протяжку или пластиковый пруток.
6. Герметизация вводов и выходов кабеля (1 час). Применяйте пену или силикон для исключения сквозняков.
7. Проверка целостности оболочки после протяжки (1 час). Убедитесь, что кабель не застрял.
8. Закрытие штроб или установка декоративных панелей (4-6 часов).

Технические нюансы и секреты мастеров

Важнейший момент — радиус изгиба. Если согнуть кабель слишком сильно, внутренние жилы могут деформироваться, что приведет к перегреву. Я всегда оставляю небольшой запас кабеля (петлю) в распределительных коробках для будущего ремонта. Также учитывайте температурное расширение: пластиковые трубы ПНД на улице могут «гулять» в зависимости от сезона, поэтому не затягивайте крепления намертво. Совместимость материалов тоже важна — не используйте ПВХ-гофру там, где планируется заливка агрессивными химическими составами.

Типичные ошибки при монтаже

Новички часто допускают ошибки, которые вылезают через год эксплуатации. Однажды я использовал обычную серую ПВХ-гофру на открытом солнечном участке — через два года она стала хрупкой и просто рассыпалась. Это произошло из-за отсутствия УФ-защиты. Также часто забывают заземлить металлорукав, что опасно при пробое изоляции.

Еще одна проблема — перетяжка стяжками. Я сам однажды так сильно затянул нейлоновую стяжку, что она буквально врезалась в изоляцию кабеля. Это создает точку напряжения, которая со временем может привести к повреждению провода.

Расчет стоимости защиты кабеля

Цена зависит от выбранного метода. Самостоятельный монтаж позволяет сэкономить на оплате труда, но требует покупки всего инструмента.

Эксплуатация и уход за системой

После завершения работ система считается автономной, но доступные участки (в подвалах, чердаках) стоит проверять раз в год. Осмотрите крепления: не провисла ли гофра, не появились ли трещины на пластике. Срок службы качественной ПНД-трубы составляет до 50 лет, ПВХ-гофры — около 20-25 лет в закрытом помещении. Главное — не допускать механического давления на трубы в местах их прохода через перекрытия.

Сравнение методов защиты

Существует два основных подхода: использовать специальный бронированный кабель (например, ВБбШв) или прокладывать обычный кабель в защитных трубах. Бронированный кабель намного прочнее, его можно укладывать в грунт с минимальной защитой. Однако он жесткий, его сложно гнуть, и стоимость самого провода в 2-3 раза выше. Прокладка в трубах дает гибкость: если кабель сгорит, его можно просто вытянуть и затянуть новый, не разрушая стены. Я считаю, что для жилых домов трубы — более практичный вариант.

Меры безопасности при работе

Электромонтаж не прощает халатности. Соблюдайте эти правила:

1. Всегда отключайте питание на щитке перед началом работ.
2. Используйте защитные очки и респиратор при штроблении стен.
3. Работайте в перчатках, чтобы избежать порезов о края металлорукава.
4. При работе с перфоратором используйте строительный пылесос для чистоты воздуха.
5. Не прокладывайте силовые кабели рядом с газовыми трубами (дистанция минимум 10 см).
6. Проверяйте отсутствие скрытой проводки в стене перед тем, как сверлить.

Ответы на частые вопросы

Можно ли использовать гофру в стяжке пола?
Можно, но лучше использовать гладкую трубу ПНД. Гофра может сплющиться под весом бетона, и вы не сможете заменить кабель в будущем.

Чем заменить металлорукав в гараже?
Если нет металлорукава, можно использовать жесткую ПНД-трубу, но она менее гибкая. Кабель-каналы в гаражах не рекомендую — они быстро забиваются грязью и ломаются.

Как защитить кабель от грызунов?
Самый надежный способ — металлорукав или стальная труба. Крысы легко перегрызают пластиковую гофру.

Нужно ли грунтовать штробу перед укладкой трубы?
Желательно. Это уберет пыль и улучшит адгезию штукатурки к бетону, чтобы стена не треснула по линии прокладки.

Какого диаметра брать гофру?
Диаметр должен быть на 30-50% больше внешнего диаметра кабеля. Если кабель 10 мм, берите гофру 16 или 20 мм.

Можно ли соединять гофру между собой?
Да, с помощью специальных соединителей или путем вставки одного конца в другой с последующей фиксацией изолентой или стяжкой.

Что делать, если кабель застрял при протяжке?
Не тяните с силой, иначе порвете изоляцию. Попробуйте использовать специальную смазку для кабелей или аккуратно протолкнуть его с другого конца.
