Организация электробезопасности на дачном участке начинается с создания надежного контура заземления. Неправильный монтаж или его отсутствие приводят к выходу из строя дорогой техники и риску поражения током. Стоимость материалов для базовой системы составляет от 5 000 до 15 000 рублей, а весь процесс занимает один световой день. Правильное заземление на даче своими руками гарантирует защиту всех жителей дома.
Что нужно учесть перед началом работ
Тип почвы напрямую влияет на выбор схемы. В глинистых грунтах сопротивление ниже, а в песчаных или скалистых придется увеличивать количество электродов. Я обычно определяю систему заземления исходя из условий: TT (с собственным контуром и УЗО) или TN-S (если заземление идет от трансформатора). Для работы потребуются базовые навыки владения сварочным аппаратом и понимание основ электрики.
Монтаж лучше проводить весной или осенью. В это время почва максимально влажная, что облегчает забивание стержней и обеспечивает лучший контакт с землей. Зимой грунт промерзает, и установка становится практически невозможной без спецтехники.

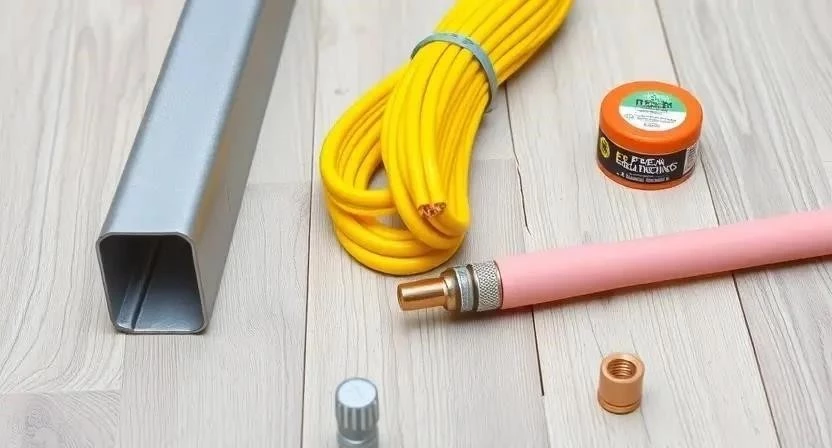

Подбор необходимых материалов
Для создания долговечного контура я использую только проверенные материалы, которые не сгниют за пару сезонов. Основной упор делаю на сталь и медь.
- Стальной уголок 50х50 мм (основной заземлитель)
- Медный провод сечением 16 мм² (для ввода в дом)
- Шина заземления (медная или стальная оцинкованная)
- Вертикальные электроды (стержни)
- Антикоррозийная мастика или битумная краска
- Сварочные электроды для черного металла
- ПВХ-труба для защиты кабеля в месте ввода
- Болты, гайки и шайбы из нержавеющей стали
Расход материалов рассчитывается на стандартный участок с контуром в виде треугольника. Обычно требуется около 6-9 метров уголка и 10-15 метров кабеля до щитка.
| Материал | Расход на контур | Ориентировочная цена за ед. | |
|---|---|---|---|
| Стальной уголок 50х50 | 7 метров | 300 руб/м | 2100 руб. |
| Медный кабель ПВ-3 16 мм² | 12 метров | 150 руб/м | 1800 руб. |
| Шина заземления | 1 шт. | 500 руб. | 500 руб. |
| Мастика антикоррозийная | 1 кг | 400 руб. | 400 руб. |
| УЗО (дифференциальный автомат) | 1 шт. | 1200 руб. | 1200 руб. |

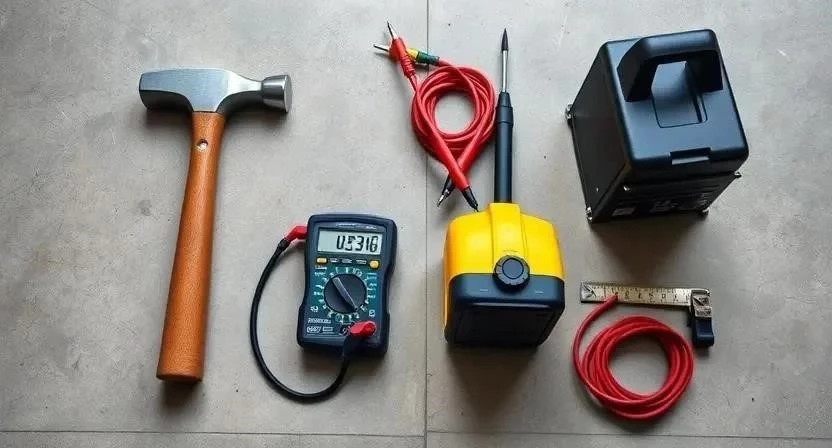

Инструментарий для монтажа
Без правильного набора инструментов работа превратится в мучение. Для забивки электродов обязательно нужна тяжелая кувалда, иначе спина скажет «прощай» уже через час.
- Кувалда (8-10 кг) — для забивки электродов
- Перфоратор — для отверстий в стене дома
- Сварочный аппарат — для надежного соединения металла
- Мультиметр или вольтметр — проверка сопротивления
- Рулетка и уровень — разметка контура
- Лопата — копка траншеи
- Стриппер или нож — зачистка кабеля
Если почва очень твердая, я рекомендую взять в аренду гидравлический копер или отбойный молоток. Это сэкономит массу сил и времени.
Подготовка участка и разметка
Место для контура выбираю подальше от фундамента дома, обычно на расстоянии 1-3 метров. Важно, чтобы заземлитель не пересекался с водопроводными или канализационными трубами. Сначала я очищаю площадку от строительного мусора, крупных камней и пней, которые могут помешать забивке стержней.
Разметка территории производится по схеме треугольника или прямой линии. Треугольный контур считается более стабильным и эффективным. Расстояние между электродами должно быть не менее их длины, чтобы они не «конкурировали» за ток в почве.
Работа с грунтом и поверхностью
Анализ грунта помогает понять, сколько электродов потребуется. В песке сопротивление высокое, поэтому я забиваю больше стержней или использую специальные солевые добавки. В глине достаточно стандартного набора, так как она хорошо удерживает влагу.
Я всегда копаю траншею под соединительную полосу на глубину 0,5-0,7 метра. Это защищает металл от сезонных колебаний почвы и случайного повреждения при садовых работах. Точки забивки электродов подготавливаю, удаляя верхний слой чернозема, так как он обладает плохим электропроводным свойством.
Личный опыт: однажды я решил сэкономить и не выкопал траншею, а просто присыпал уголок землей. Через два года из-за пучения грунта соединение в одном месте просто лопнуло. Теперь только глубокая траншея.
Пошаговый процесс установки заземления
Монтаж системы заземления на дачном участке требует строгого соблюдения последовательности. Ошибки на ранних этапах приведут к тому, что система будет работать формально, но не защитит технику.
- Разметка контура (1 час). Намечаю вершины треугольника, вбивая колышки. Проверяю расстояния рулеткой.
- Забивка электродов (3-4 часа). Вбиваю стальные уголки вертикально в грунт. Глубина должна быть ниже уровня промерзания (обычно 1,5-2,5 метра).
- Прокладка соединителя (2 часа). Укладываю стальную полосу в подготовленную траншею, соединяя все электроды между собой.
- Сварка соединений (2 часа). Привариваю полосу к уголкам. Сварка — единственный надежный метод; болты со временем окисляются и теряют контакт.
- Защита от коррозии (1 час). Тщательно зачищаю сварочные швы и покрываю их антикоррозийной мастикой.
- Прокладка кабеля к дому (2 часа). Протягиваю медный провод сечением 16 мм² от контура до распределительного щита в ПВХ-трубе.

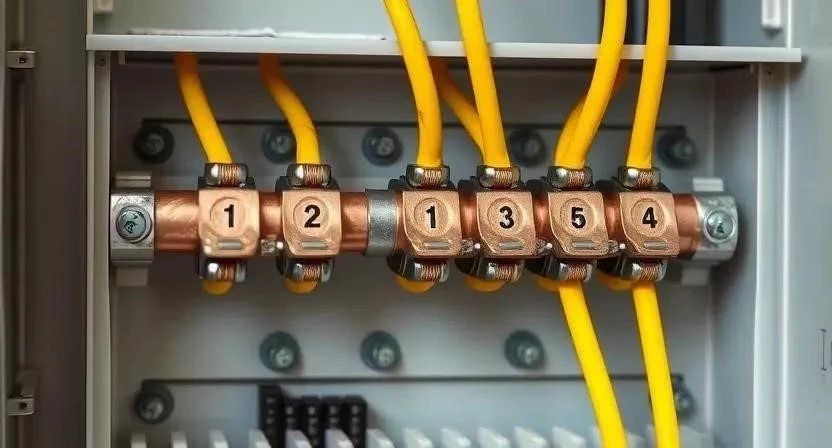

- Монтаж шины (1 час). Устанавливаю в щитке заземляющую шину, куда будут подключаться все фазные провода заземления из комнат.
- Подключение УЗО (1 час). Устанавливаю устройство защитного отключения. Без него заземление может быть опасным при пробое изоляции.
- Засыпка траншеи (2 часа). Засыпаю полосу грунтом, стараясь не оставить пустот.
- Замер сопротивления (1 час). С помощью прибора проверяю, чтобы сопротивление было в пределах нормы (обычно до 4-10 Ом).
Особое внимание уделяю качеству сварки. Если шов получился рыхлым, я его переплавляю. Плохой контакт в земле — это главная причина отказа всей системы безопасности.
Личный опыт: когда я забивал электроды в плотную глину, кувалда почти не помогала. Я решил использовать метод «прогретого стержня» и предварительно пробурил узкие отверстия перфоратором с длинным буром — это ускорило процесс втрое.
Технические нюансы и важные детали
Температура почвы сильно влияет на эффективность. Зимой сопротивление растет, поэтому важно, чтобы электроды находились в зоне вечной мерзлоты (глубже 2 метров), где почва остается влажной. Это обеспечивает стабильную работу системы круглый год.
Я всегда помню о гальванической паре. Соединение меди и стали вызывает ускоренную коррозию в месте контакта. Чтобы этого избежать, я использую специальные переходные зажимы или оцинкованные наконечники, которые надежно изолирую и замазываю мастикой.
Типичные ошибки новичков
Многие пытаются упростить процесс, что приводит к опасным последствиям. Самая грубая ошибка — использование водопроводных труб в качестве заземлителя. Если труба проржавеет или ее заменят на пластиковую, ваш дом останется без защиты, а при аварии на линии током может ударить через кран.
- Использование слишком тонкого провода (менее 10 мм²).
- Отказ от установки УЗО в электрическом щите.
- Недостаточное количество электродов в песчаной почве.
- Соединение элементов с помощью скруток или обычных болтов.
- Забивка электродов на малую глубину (выше уровня промерзания).
Расчет стоимости и экономия
Своими руками сделать заземление значительно дешевле, чем нанимать бригаду. Основная переплата при найме мастеров идет за аренду спецтехники и работу электрика.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 6 500 | 6 500 | 0 |
| Работа по монтажу | 0 | 8 000 | 8 000 |
| Аренда оборудования | 1 000 | 3 000 | 2 000 |
| Замер сопротивления | 0 (свой прибор) | 2 000 | 2 000 |
| 7 500 | 19 500 | 12 000 |
Эксплуатация и уход за системой
Заземление не является вечным. Раз в 3-5 лет я рекомендую проверять сопротивление контура с помощью вольтметра или специального омметра. Со временем металл окисляется, а почва может уплотниться, что повышает сопротивление.
Также стоит проверить надежность затяжки болтов на заземляющей шине в щитке. Вибрации и перепады температур могут ослабить контакты. Срок службы стального уголка составляет около 15-20 лет, медные стержни служат значительно дольше.
Альтернативные методы заземления
Если почва слишком сложная (скалы, сухой песок), классический контур может не сработать. В таких случаях я предлагаю рассмотреть модульные заземлители. Это готовые комплекты из стальных стержней с приваренными медными проводами, которые забиваются один за другим.
Существует также химическое заземление. В скважину засыпается специальный электропроводящий гель, который резко снижает сопротивление даже в самых сухих грунтах. Это дороже, но гораздо эффективнее в сложных условиях.
| Метод | Сложность монтажа | Эффективность | Цена |
|---|---|---|---|
| Контурный (уголок) | Средняя | Высокая (в глине) | Низкая |
| Модульный | Низкая | Очень высокая | Средняя |
| Химический | Высокая | Максимальная | Высокая |
| Стержневой | Низкая | Средняя | Низкая |
| Полосовой | Высокая | Средняя | Средняя |
Личный опыт: на одном из объектов с песчаным грунтом я сначала пытался сделать обычный контур, но сопротивление было запредельным. В итоге установил модульный заземлитель — монтаж занял всего 2 часа, а результат оказался в разы лучше.
Ответы на частые вопросы (FAQ)
Можно ли использовать старую трубу?
Категорически нет. Трубы могут прогнить, быть заменены на пластик или стать проводником тока в дом при аварии на городской сети.
Какое расстояние от дома до контура?
Оптимально от 1 до 3 метров. Слишком близко — риск повредить фундамент, слишком далеко — лишний расход кабеля и потери в проводимости.
Нужен ли заземлитель, если есть УЗО?
Да, это разные вещи. УЗО отключает питание при утечке тока, а заземление отводит этот ток в землю, предотвращая появление опасного потенциала на корпусе прибора.
Как измерить сопротивление без прибора?
Точно измерить нельзя. Бывают «народные» методы с лампочкой, но они дают лишь примерное понимание. Для безопасности используйте профессиональный омметр.
Какой уголок лучше выбрать?
Стандартный стальной уголок 50х50 мм с толщиной стенки 4-5 мм. Это золотая середина по цене и прочности.
Можно ли соединять провода скруткой?
В системе заземления скрутки недопустимы. Только сварка, опрессовка или качественные зажимы. Скрутка в земле сгниет за один сезон.
Что делать в скалистой почве?
Использовать горизонтальное заземление (прокладка длинной полосы в траншеях) или применять химические гели для снижения сопротивления.
