Монтаж электрики в частном доме начинается с подбора кабеля. Ошибка на этом этапе часто приводит к полной переделке сети, что увеличивает итоговую смету на 30-50%. Обычно полная разводка в квартире занимает от 5 до 12 рабочих дней в зависимости от сложности проекта. Разбираемся, какой гибкий или жесткий провод: что лучше выбрать для дома, чтобы система работала десятилетиями без перегревов и коротких замыканий.
Разновидности кабелей и их назначение
Жесткий провод состоит из одной толстой медной жилы. Его называют моножильным. Основная цель такого кабеля — стационарная прокладка в стенах и потолках. Самая популярная марка здесь — ВВГнг, где «нг» означает негорючесть. Он держит форму, что упрощает фиксацию в штробах.

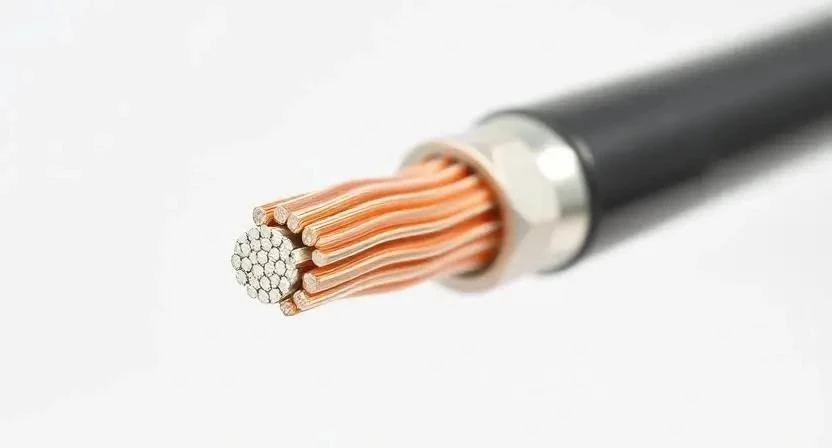

Гибкий провод представляет собой пучок из множества тонких медных проволочек. Это многожильный кабель. Его создают для участков, где провод будет постоянно двигаться или изгибаться. Марка ПВС — классический пример такого решения. Я часто использую его для подключения бытовой техники или сборки удлинителей, но никогда не замуровываю в бетон.
Технические параметры и возможности
Медная моножила обладает отличной механической прочностью. Она меньше подвержена излому при статическом напряжении. Многожильный провод выигрывает в устойчивости к многократным изгибам. Однако электропроводность у них практически одинакова при равном сечении. Главное различие кроется в площади контакта с клеммой.
Я заметил, что моножила идеально заходит в стандартные зажимы автоматов. Многожильный провод без специальной обработки может «разлохматиться», что ведет к плохому контакту и искрению.
| Характеристика | Жесткий провод (Моножила) | Гибкий провод (Многожила) |
|---|---|---|
| Устойчивость к изгибам | Низкая (ломается при частых сгибах) | Высокая (выдерживает тысячи циклов) |
| Механическая прочность | Высокая | Средняя |
| Удобство фиксации в стене | Отличное (держит форму) | Сложное (пружинит) |
| Надежность контакта в клеммах | Высокая (без доп. элементов) | Требует обжима наконечниками |
| Срок службы в статике | До 30 лет | До 20-25 лет |
Особенности монтажных работ
Прокладка жесткого кабеля в штробах проходит быстрее. Провод ложится ровно, его легко прижать клипсами. Гибкий кабель в таких условиях ведет себя капризно — он постоянно пытается выпрямиться. Поэтому многожильный провод всегда тянут в гофре. Это защищает изоляцию и упрощает будущую замену.
Работа с зажимами требует разного подхода. Моножила просто зажимается винтом. Для многожильного провода обязателен обжим наконечниками НШВИ. Без них винт просто перерезает тонкие жилки, уменьшая сечение провода в месте контакта. Это прямой путь к перегреву.
Для качественной работы мне всегда нужен этот набор:
- Стриппер для снятия изоляции без повреждения жил
- Кримпер (пресс-клещи) для обжима наконечников
- Штроборез с пылесосом
- Перфоратор с алмазными коронками
- Уровень лазерный для разметки трасс
- Индикаторная отвертка или мультиметр
- Бокорезы с тонкими лезвиями
- Стяжки нейлоновые разного размера
Процесс установки электропроводки я разделяю на следующие этапы:
- Разметка точек вывода и трасс (2-4 часа)
- Штробление стен под жесткий кабель (1-3 дня)
- Монтаж распределительных коробок (4-8 часов)
- Прокладка кабеля ВВГнг в штробы (1-2 дня)
- Установка гофры для гибких участков (5-10 часов)
- Обжим всех многожильных концов наконечниками (3-6 часов)
- Подключение автоматов в щитке (4-8 часов)
- Тестирование сети под нагрузкой (2-4 часа)
Надежность и эксплуатация системы
Срок службы жесткого кабеля в стене выше. Он меньше подвержен окислению в местах соединений, если использовать качественные клеммы. Многожильный провод более чувствителен к качеству обжима. Если наконечник зажат плохо, со временем контакт ослабевает. В распределительных коробках я предпочитаю использовать скрутку с последующей пайкой или качественные пружинные клеммники.
Однажды я столкнулся с проблемой, когда в старом доме использовали ПВС в стенах. Через 10 лет изоляция начала сохнуть, а в коробках гибкие жилы просто выскочили из винтовых зажимов. Пришлось переделывать всю линию розеток.
Удобство использования и эстетика
С жестким кабелем проще работать при монтаже розеток. Вы загибаете жилу буквой «U», и она застывает в этом положении. Гибкий провод приходится буквально «запихивать» в подрозетник, он занимает больше места из-за своей структуры. С точки зрения эстетики разницы нет, так как провод скрыт. Однако легкость замены отдельных участков выше у гибкого провода, если он проложен в гофре — его можно просто вытянуть и затянуть новый.
Расчет стоимости и сметы
ВВГнг обычно дешевле, чем ПВС аналогичного сечения. Но основная разница выходит в стоимости работ. Монтаж гибкого провода в гофре обходится дороже из-за дополнительных материалов и времени на установку труб. Своими руками можно сэкономить до 40% от стоимости услуг мастера.
| Статья расходов | Материал/Работа | Средняя цена (руб) | |
|---|---|---|---|
| Кабель ВВГнг 3х2.5 | Медь, ПВХ | 70-90 / метр | 8 000 |
| Кабель ПВС 3х2.5 | Медь, ПВХ | 90-120 / метр | 10 500 |
| Гофра ПВХ 20мм | Пластик | 15-25 / метр | 2 000 |
| Работа мастера | Монтаж | 300-600 / метр | 45 000 |
| Расходники (дюбеля, клеммы) | Разное | 2 000 / объект | 2 000 |
Сравнение преимуществ и недостатков
| Тип провода | Плюсы | Минусы |
|---|---|---|
| Жесткий (Моножила) | Надежный контакт, дешевле, идеален для стен, соответствует ГОСТ для статики | Нельзя часто гнуть, сложнее в прокладке через узкие изгибы |
| Гибкий (Многожила) | Не ломается при изгибах, удобен для техники, легко тянется в гофре | Дороже, требует наконечников, может перегреться при плохом зажиме |
Рекомендации по применению
Для основной магистрали в стенах выбирайте только жесткий кабель. Это стандарт ПУЭ и залог безопасности. Гибкий провод оставляйте для подключения светильников, сборки электроприборов или в качестве шнура питания. Для розеток лучше использовать ВВГнг 3х2.5 мм².
| Место применения | Рекомендуемый тип | Сечение | Обоснование |
|---|---|---|---|
| Силовые розетки | Жесткий (ВВГнг) | 2.5 мм² | Высокая нагрузка, статика |
| Освещение | Жесткий (ВВГнг) | 1.5 мм² | Меньший ток, скрытый монтаж |
| Подключение люстры | Гибкий (ПВС) | 1.5 мм² | Удобство подключения к патронам |
| Бытовая техника | Гибкий (ПВС) | 1.5 — 2.5 мм² | Постоянные перемещения прибора |
| Щиток (внутри) | Гибкий (ПуГВ) | Зависит от автомата | Компактная укладка в щитке |
Советы профи и ошибки новичков
Я считаю, что главная ошибка новичков — использование ПВС в качестве основного кабеля в стенах. Это не только неудобно, но и опасно, так как изоляция ПВС не всегда рассчитана на длительное пребывание в бетоне. Еще один промах — соединение гибкого и жесткого провода простым скручиванием. Тонкие жилки многожильного провода просто «уходят» внутрь моножилы, создавая слабый контакт.
Чтобы избежать проблем, следуйте этим правилам:
- Никогда не затягивайте винты в клеммах «до хруста» на многожильном проводе
- Используйте только медные наконечники НШВИ для гибкого кабеля
- Соблюдайте радиус изгиба жесткого провода (не менее 6-10 диаметров)
- Проверяйте сечение провода по маркировке, а не «на глаз»
- Всегда заземляйте розетки, используя трехжильный кабель
Я рекомендую использовать для соединений в коробках WAGO или пайку с термоусадкой. Это исключает окисление меди со временем.
Часто задаваемые вопросы (FAQ)
Можно ли соединять гибкий провод с жестким?
Да, но только через клеммники (например, WAGO) или с использованием обжимных гильз. Скрутка таких проводов запрещена ПУЭ.
Обязательно ли использовать наконечники для многожильного провода?
Да, это критически важно. Без них площадь контакта минимальна, что ведет к нагреву и возможному пожару.
Какой стандарт ПУЭ использовать при выборе?
Ориентируйтесь на актуальные правила устройства электроустановок (ПУЭ) и ГОСТ на конкретную марку кабеля.
Что будет, если положить гибкий провод в стену без гофры?
Он может сместиться при отделке, а изоляция будет сильнее подвержена воздействию щелочной среды бетона.
Можно ли заменить ВВГнг на ПВС в квартире?
Не рекомендуется. ПВС предназначен для соединительных работ, а не для стационарной проводки.
Какое сечение выбрать для розеток?
Стандарт для розеток — 2.5 мм², для освещения — 1.5 мм².
Как проверить качество кабеля при покупке?
Сравните реальный диаметр жилы с заявленным с помощью штангенциркуля. Дешевые кабели часто имеют заниженное сечение.
Безопасно ли использовать алюминий вместе с медью?
Категорически нет. Это вызывает электрохимическую коррозию и быстрый окисление контакта.
Нужно ли проветривать помещение при монтаже?
При штроблении обязательно используйте респиратор и проветривание, чтобы бетонная пыль не попала в легкие.
Что делать, если провод перегнулся?
Если моножила получила залом, этот участок нужно вырезать и соединить заново в распределительной коробке.
Меры безопасности:
Всегда отключайте напряжение на главном автомате перед началом работ. Используйте диэлектрические перчатки и очки. При работе с электроинструментом убедитесь в исправности заземления прибора. Никогда не работайте с электрикой в сырых помещениях без специальной защиты.
