Где лучше разместить розетки на кухне для встраиваемой техники?

Монтаж розетки для холодильника.

Все холодильники сзади устроены по разному, но решение есть.

Производители не делают никаких специально отведённых мест, углублений для подключения холодильника к электричеству.

Если у вас холодильник размораживается самостоятельно без вашего вмешательства, он полностью закрыт и абсолютно ровный сзади.

Если у вас обычный холодильник, снизу у него ниша с компрессором. Однако как будет установлен компрессор и в какую сторону от него пойдут трубки можно не угадать.

Так же у обычных холодильников сзади установлен радиатор охлаждения. На невысоких холодильниках его длина до самого верха. У холодильников высотой более 1600 миллиметров радиатор может быть не до самого верха. Но и тут нет никакой гарантии. Каждый производитель делает по своему.

Задняя часть холодильника должна находиться на расстоянии от стены. Холодильник сзади греется и ему нужна хорошая вентиляция чтобы он не перегревался и соответственно долго служил

Если вы обратите внимание на некоторых электроприборах вилки подключения имеют угловой профиль для удобного подключения непосредственно за прибором и сохранения минимального пространства до стены. На многих холодильниках этого нет и это логично

Решение: Первый способ.

Если холодильник установлен вплотную к мебели сделайте розетку за мебелью в месте монтирования напольного плинтуса. Высота цоколя кухни сто миллиметров, плюс 10 мм. на регулировку. Рамка розетки 80 мм. Она отлично поместится в цоколь. Таким способом вы легко подключите и отключите холодильник от питания. Единственный и критический недостаток этого варианта в том, что в случае с затоплением и подъёмом воды выше трёх сантиметров будет замыкание. Вы обязаны это предотвратить.

Другой способ.

Сделайте розетку там же, но выше, на расстоянии 200 — 250 миллиметров от пола или за планируемыми выдвижными ящиками. Сзади в любой мебели всегда можно аккуратно вырезать технологическое окно для разных подключений. Даже если в этом месте будет выдвижной ящик его можно укоротить. Но обычно тумбы под столешницей не доходят до стен примерно 50 миллиметров. Этого расстояния более чем достаточно для нужного нам подключения. Выдвижные ящики с любыми механизмами легко демонтируются и монтируются, создавая беспрепятственный доступ к розетке. На мой взгляд это самый правильный способ подключения холодильника.

Третий способ. Если вы точно знаете высоту холодильника можно сделать розетку сразу над ним. С одной стороны это проще всего, с другой в случае поломки холодильника и его замены на холодильник с другой высотой что-то может пойти не так.

Оптимальное расположение

В каждой комнате жильцы часто или постоянно пользуются различными электроприборами. Чтобы все предметы интерьера были на своих местах и розетки не оказались спрятанными за шкаф или диван, следует нарисовать план каждого помещения с указанными размерами и определить, куда встанет мебель, техника, освещение. Нужно учесть также строительные нормы и правила, чтобы обеспечить пожарную безопасность и чёткую работу электропроводки.

Прихожая и коридор

Освещение в прихожей лучше подключать с помощью отдельных выключателей. Чаще всего в этом помещении пользуются сушилками для обуви или пылесосом. Поэтому будет достаточно двух розеток, расположенных в углу на высоте 30 см от пола и 10 см от двери или мебели. При необходимости установки дополнительных электроустройств в прихожей схема усложняется.

Ванная

В ванной комнате могут быть постоянно включены в розетки стиральная машина, душевая кабина и водонагреватель. Часто нужно воспользоваться феном или бритвой. Для крупной техники потребуются отдельные источники энергии, которые по правилам должны располагаться не ближе, чем за 60 см от источника воды и от пола. Покупать следует специальные влагозащитные розетки с крышкой и маркировкой IP44 — у них есть особый пластиковый фланец с внутренней стороны для стока воды при попадании.

Вентилятор принудительной вытяжки обычно подключают к выключателю освещения — если человек вошёл в ванную комнату, начинает работать вытяжка.

Кухня

Кухня лидирует по количеству постоянно работающих электроприборов. Основной перечень постоянно включённой в сеть техники:

  • холодильник;
  • посудомоечная машина;
  • электроплита;
  • микроволновка;
  • телевизор;
  • вытяжка;
  • электрочайник;
  • стиральная машина.

Поэтому необходимо не меньше восьми розеток для постоянной работы и не менее пяти для мелкой бытовой техники, такой как миксер, кофемолка или мясорубка.

Основную трудность представляет правильное расположение розеток для встроенной техники — их нельзя размещать за электроприборами, поэтому лучше вынести источники энергии за соседние шкафы кухонного гарнитура. Для варочной панели и духового шкафа необходимо установить отдельные источники питания — сдвоенная розетка не выдержит нагрузки.

Гостиная

Эта комната служит для отдыха и развлечения домочадцев, в ней расположены телевизор, аудиоцентр, Wi-Fi роутер, сплит-система, точки локального освещения. Эти приборы подключены постоянно, розетки для них по правилам безопасности монтируют на высоте 30 см от пола и не менее 10 см от дверных и оконных проёмов.

Для сплит-системы розетку следует разместить наверху, около места установки внутреннего блока — это позволит избежать некрасивых проводов на стенах.

Спальня

На прикроватных тумбочках обычно лежат телефоны или планшеты, которые требуют дополнительной подзарядки. Поэтому оптимальным решением будет разместить пару розеток у кровати, на расстоянии 15–20 см от столешницы.

Удобно смотреть любимые фильмы и передачи, валяясь в кровати, поэтому телевизор обычно вешают на противоположную изголовью кровати стену. Спрятать розетку можно за панелью экрана.

Детская

Маленькому ребёнку достаточно розетки для ночника, но стоит учесть, что через пару лет понадобятся источники энергии для игровых приставок и зарядки телефона, планшета, телевизора и компьютера. А если детей несколько, то нагрузка на электросеть возрастает.

Для детских комнат желательно купить безопасные розетки с крышками или заглушками и расположить их так, чтобы малыш не доставал до свисающих проводов.

Кабинет или рабочий стол

На рабочем столе обычно стоит компьютер, монитор, периферийная техника, телефон и настольная лампа. Для комфортной работы потребуется не менее 6 розеток с сетевым фильтром, а чтобы спрятать некрасивую путаницу из проводов, следует смонтировать электрофурнитуру на высоте 25–30 см над уровнем пола и убрать провода под кабель-канал.

Планировка размещения розеток

Размещение розеток на кухне производится согласно проложенных силовых линий. При этом, к наиболее энергоемким агрегатам проводятся индивидуальные силовые кабели, чтобы не допустить перегрузки в проводке.

Планировать расположение розеток надо на начальном этапе ремонта

Определяемся с количеством

Количество мест подключения к электроэнергии и правильное их размещение на кухне — это вопросы, которые взаимосвязаны между собой. А зависят эти вопросы от того, какое оборудование планируется использовать в этом помещении. Подключение бытовой техники должно обеспечить удобное и безопасное ее использование.

Чтобы определиться с количеством мест подключения к электросети требуется подсчитать силовые агрегаты и бытовую технику, планируемые к установке на кухне.

  • Варочная панель, духовой шкаф (один или два), посудомоечная машина и холодильник — наиболее энергоемкие агрегаты. Также возможно размещение на кухне стиральной машины, она работает подолгу и часто остается без присмотра.
  • Электрочайник, микроволновая печь, мультиварка и телевизор — бытовые приборы, которые используются чаще всего.
  • Вытяжка — также часто используемый прибор.
  • Тостер, блендер, электромясорубка, соковыжималка и другие мелкие приборы, которыми пользуются от случая к случаю.
  • Кроме того, необходимо подключение подсветки рабочего стола и кухонной мебели, а также настольной лампы или светильника в обеденной зоне.
  • Учитывая современные реалии, потребуются места подключения для подзарядки различных гаджетов, таких как мобильники, ноутбуки и планшеты.

Подключение розеток требуется делать с учетом нагрузки от кухонного агрегата. Для энергоемких и часто используемых приборов требуются отдельные места подключения. Бытовую технику, которая применяется эпизодически, надо скомплектовать по группам, чтобы при необходимости можно было включить максимальное количество приборов.

Количество входов для техники не должно превышать допустимую нагрузку

Высота расположения

Правильно расположить кухонные розетки можно. используя зональное разделение пространства в этом помещении по высоте.

В нижней зоне размещаются места подключения наиболее энергоемких кухонных агрегатов. Таких как, розетка для варочной панели и духового шкафа или место подключения холодильника, стиральной и посудомоечной машины.

Они располагаются на высоте не менее 10 и не более 15 сантиметров от пола. Причем к ним должен быть обеспечен свободный доступ. Все места включения в электросеть нижней зоны должны иметь самозакрывающиеся шторки, чтобы дети не могли в них забраться.

В средней зоне располагаются места для подключения всей бытовой техники, как часто используемой, так и подключаемой периодически.

Поскольку высота кухонного рабочего стола в стандартном исполнении 90 см, а согласно требованиям СНиП место подключения к электросети должно располагаться выше столешницы на 10 см, то и высота розеток от пола будет на уровне 100 см, не меньше.

Исключение составляют места подключения встраиваемые в столешницы и выдвижные розетки для кухни .

Верхняя зона — это места подключения таких приборов как вытяжка и осветительное оборудование. Требования по высоте крепления для этих розеток одно. Они не должны располагаться ближе 15 сантиметров к потолку, но при этом требуется, чтобы они были выше чем на 10 сантиметров от верхнего края подвесных шкафов.

Расстояние от розетки до розетки должно соответствовать электрической схеме, которая была утверждена планом строительства. При этом, силовые кабели, к которым подключаются эти приборы не должны пересекаться.

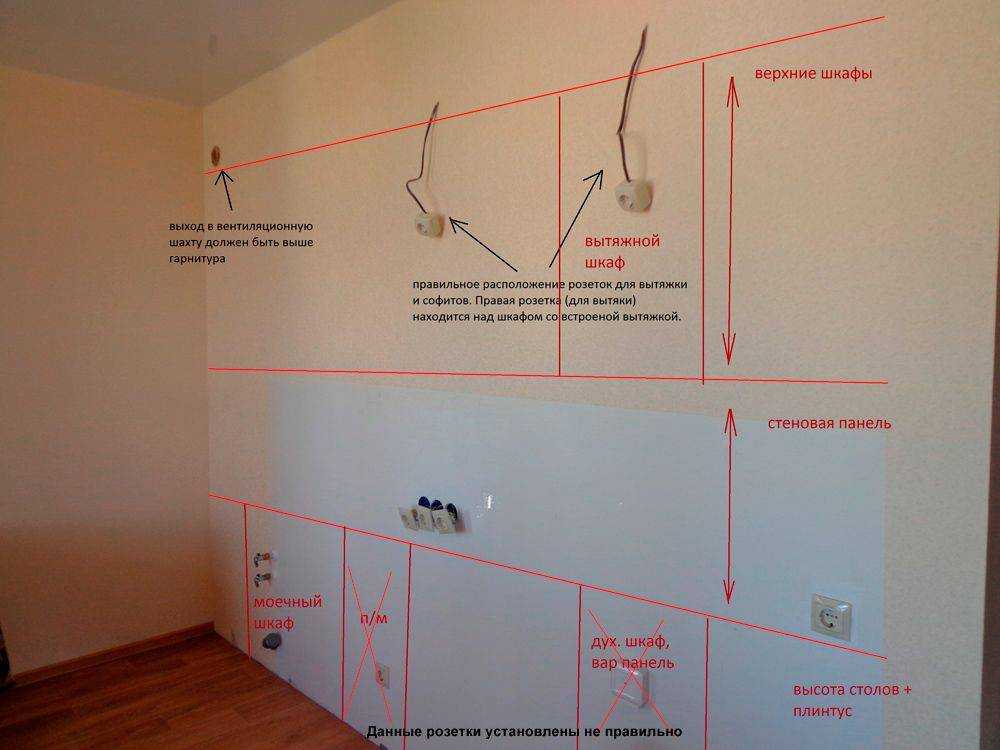

Схемы расположения кухонных розеток

Готовая схема проводки и установки розеток в кухню лишает права на ошибку только в случае доработки под собственные нужды и запросы. Те схемы, которые находятся в свободном доступе в сети годятся в качестве ориентировочных.

Вытяжка

Вытяжек много, каждая модель имеет свои особенности, и подключаются к источнику питания они по-своему.

Когда вентиляционную трубу вытяжки скрывают за шкафчиком, то и розетку стоит монтировать внутри, но на расстоянии 20-22 см. Можно установить её и над шкафом.

Если подключение напрямую, то точка вывода определяется габаритами и советами производителей вытяжки.

Стиральная машинка

Электророзетка не должна быть монтирована за машинкой. Она работает с использованием воды, и иногда могут возникнуть утечки. Такое соседство опасно в любом случае. Приветствуется установка электротехнического блока обязательно во влагозащитном корпусе сбоку от прибора. Можно даже спрятать его в мебельную тумбу.

Посудомойка

Посудомоечная машина по традиции устанавливается поблизости от мойки. Так как она находится рядом с водой, требуется хорошая зашита источника питания.

От прибора электророзутку удаляют на 20 см при высоте от пола в пределах от 20 до 40 см. Не играет роли её местоположение относительно водопровода.

Телевизор и ТВ-приставка

Людям, работающим на кухне, по душе параллельно просматривать фильмы и любые интересные передачи, следовательно, понятна частая установка телевизора в этом помещении. Так как прибор размещается не на уровне глаз из-за актуальных принципов его использования, то есть стоя, то его следует повесить на высоту около 1,75 м от пола. Если готовка проходит в положении сидя, телевизор вешают ниже.

Эстетика требует, чтобы проводов не было видно, а сам аппарат был максимально прижат к стене с небольшим углом наклона. Это значит, что розетка не должна препятствовать такому размещению. Лучшим расположение источника питания будет сбоку, а не сзади.

Формула определения высоты розетки: учитывают высоту от пола до ТВ, а также высоту прибора, поделенную на два. Но это решение по размещению годится только для телевизоров, работающих от антенны.

Около мойки

Над мойкой располагают розетки только отчаянные люди! Это против всяких правил и техники безопасности. Лучше расположить эти предметы внутрь шкафчиков. Около мойки располагаются только влагозащитные электророзетки, подключённые строго через УЗО.

Допустимо расстояние от раковины до розетки, превышающее полметра. Высота розеток под мойку не может быть менее 20 см, ведь прорыв труб или затопление способно в ином случае нанести серьёзный урон.

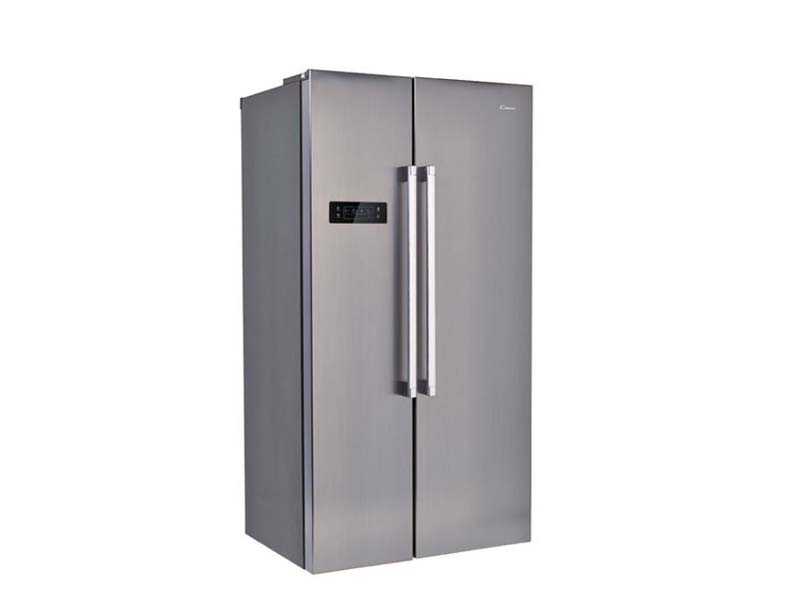

Холодильник и СВЧ

Не секрет, что любая инструкция к холодильнику гласит, что удлинитель при подключении агрегата не используют. Так как провод у прибора недлинный, примерно метр или меньше, то и розетка должна быть в пределах свободного доступа.

Если техника встроенная, то электророзетку монтируют в ближайшем шкафчике на высоте от 20 до 75 см от поверхности пола и на удалении от холодильника на 10-20 см.

Если холодильник отдельно стоящий, можно располагать источник питания за его задней стенкой с отступом в 5 см от прибора вбок: такое расположение даёт удобный доступ, если нужно выключить агрегат из сети.

Если морозильная камера устанавливается отдельно, то нужна дополнительная точка питания, можно установить сразу двойную розетку.

Теперь об источнике питания для микроволновки: этот прибор часто стоит на уровне глаз, розетку тоже устанавливают на этой же высоте или под прибором в шкафчике снизу. Высота от пола 25-75 см.

Духовой шкаф и варочная поверхность

Варочную поверхность и духовку в большинстве случаев подключают к сети независимо друг от друга. Если духовка располагается над поверхностью, то розетка монтируется снизу.

Размещение точки питания от сети для плиты вертикально удобно и за рядом стоящим шкафчиком. При этом расстояние от боковины шкафа составит не меньше 20 см с высотой от пола кухни 20-75 см.

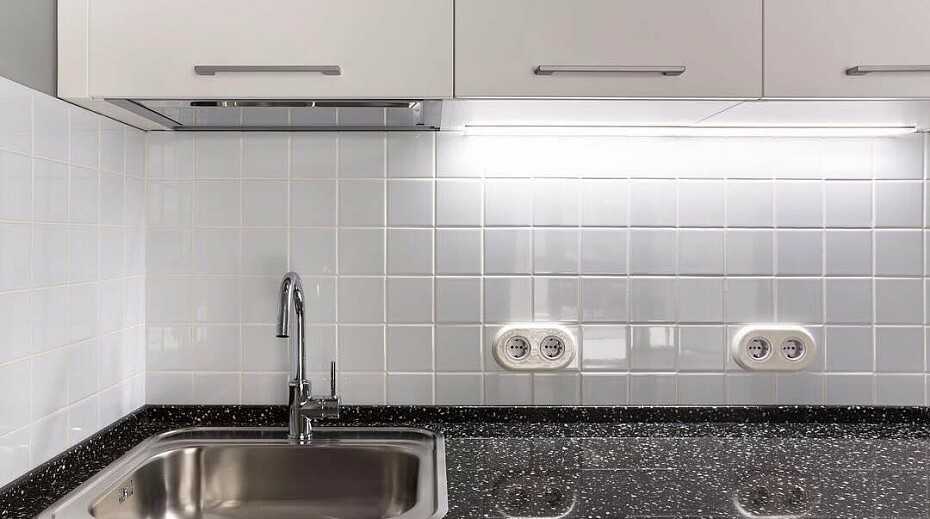

Рабочая зона

Мы уже выделили под каждый крупный электроприбор собственную точку питания. Требуется также не забыть розетки под мелкую бытовую технику, которая находится в зоне рабочей поверхности.

Следует представить процесс готовки, прикинуть, удобно ли будет тянуть провод миксера к розетке: так сказать, предусмотреть всё заранее.

Розетки над рабочей зоной располагаются блоками, по 3-4 в каждом, с учётом удалённости от газовых и водопроводных труб свыше 50 см.

Высота от пола 95-135 см. Если проводку делается на стадии ремонта, то провод заводят с небольшим запасом, что позволит потом отрегулировать удобную высоту.

Подключение розетки

В целом, подключение силовой розетки для электроплиты последовательностью операций ничем не отличается от установки обычной бытовой. Самая главная особенность заключается в строго определенном подключении контактов. Если для бытовой розетки нет разницы, как подключить фазу и ноль, то перепутать контакты у силовых, под варочную панель или для духовки, чревато коротким замыканием или появлением фазы на металлических частях устройства, независимо от того, одно или трехфазный подключается прибор. Силовые розетки сделаны таким образом, что неправильно вставить в них вилку невозможно, но при подключении надо быть внимательным.

Однофазные розетки

Казалось бы, что в них важно только то, как подключить провод заземления – остальные ведь это обычные фаза и ноль. На практике же подключение варочной панели и духового шкафа делают к определенным контактам, так как многие модели рассчитаны для работы от одной и трех фаз – надо только в нужном месте снять или установить специальную перемычку

Чтобы не перепутать что и куда подключать, на корпусе с внутренней стороны розетки и зачастую на ее крышке стоят метки, указывающие на каком контакте должна быть фаза, где ноль и заземление. Остается только внимательно смотреть, чтобы каждый устанавливаемый провод оказался на своем месте.

Трехфазные розетки

Устанавливать и подключать трехфазную розетку надо так же как и однофазную, с той разницей, что есть некоторые вольности с подключением фаз. Если нулевой и заземляющий провод должены быть установленный строго на свое место, то на оставшиеся контакты фазы можно крепить в любом порядке – разницы никакой.

Так как нулевой и фазный провода надо подключать на определенное место, то каждый контакт промаркирован – фазы цифробуквенным обозначением L1, L2, L3, нулевой провод литерой N, а заземление тремя горизонтальными линиями, каждая из которых короче предыдущей.

Отдельный момент касается кабеля, которым будет запитываться розетка. К проводам одинакового сечения в зависимости от количества фаз можно подключать разные по мощности устройства, причем разница может составлять 50-80%. Провода при этом все же желательно выбирать такого сечения как будто подключение будет производиться однофазным способом. Дело в том, что если к примеру взять трехконфорочную электроплиту, то каждая из них может быть подключена на свою фазу. Соответственно, когда включена одна из них, то и в работе только один фазный провод. Чаще всего это не имеет значения, так как мощность одной конфорки 1,5-2 кВт, с которой справится и тонкий провод на 0,5-1 мм², но лишний раз узнать какая схема подключения не помешает, а еще лучше – просто взять сечение провода с запасом.

Какой кабель использовать

Прокладка электропитающих кабелей планируется исходя из мощности бытовых приборов кухни:

  • Медный кабель сечением проводника 8 кв. мм планируется для обеспечения отдельных потребителей большой мощности — электроплита, варочная поверхность, электрическая духовка, котел отопления, водонагреватель накопительный, водонагреватель проточный, стиральная машина автомат, посудомоечная машина;
  • Кабель медный сечением 4-6 кв. мм — микроволновка, холодильник, электрочайник, кухонный комбайн;
  • Медный кабель сечением проводника 2-4 мм — для тостера, блендера, электрической мясорубки, кофеварки, кофемашины, телевизора и других потребителей.

В случае установки блока розеток рекомендуется проложить отдельную линию к блоку из кабеля сечением 6-8 мм, это обеспечит надежную работу без перегрева линии.

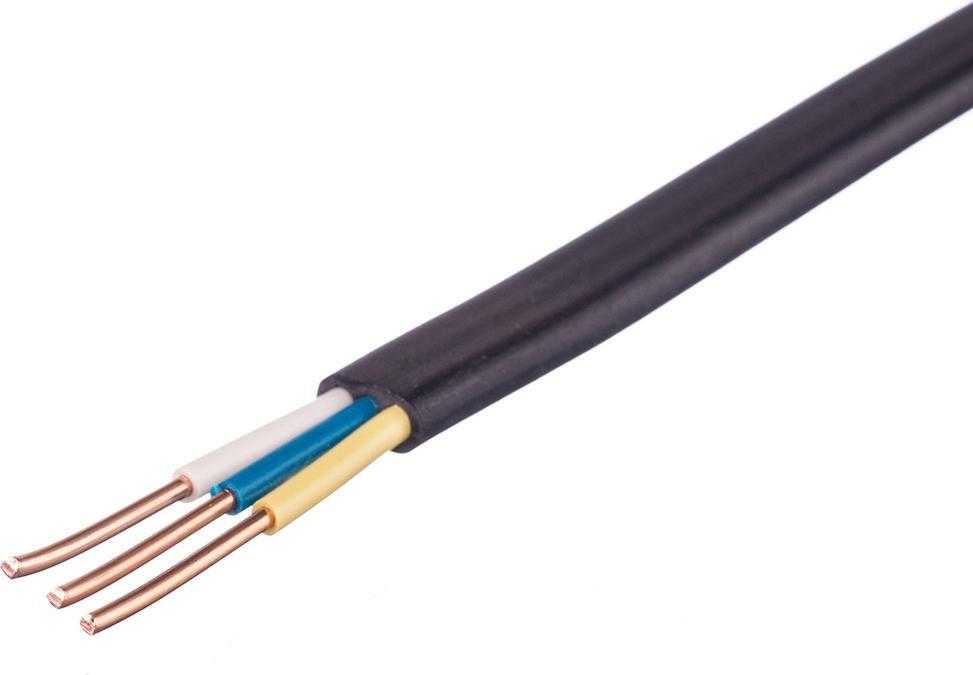

медный кабель ВВГнг

Установка отдельных линий к потребителям большой мощности позволит обеспечить надежную подачу электроэнергии к прибору и аварийное отключение автоматом защиты. Например, при выходе из строя нагревательного элемента стиральной машины и коротком замыкании в цепи, индивидуальный автомат отключит только линию питания стиральной машины. А остальные приборы будут продолжать работать в нормальном режиме.

Внимание! При прокладке новой проводки нужно использовать только медный кабель, никаких скруток с алюминием, только цельные жилы от автомата на щитке до кухонной розетки!

Составление схемы расположения розеток

Планируя капитальный ремонт кухни, нужно позаботиться о составление плана-схемы расположения розеток, чтобы избежать лишних свисающих проводов, а также неудобств при подключении электроприборов.

Определение необходимого количества розеток

Чтобы определиться с количеством розеток на кухне, необходимо просуммировать все бытовые приборы, которые планируется эксплуатировать, и прибавить ещё 20% в качестве запаса. Наиболее распространёнными кухонными потребителями являются:

  • вытяжки;
  • плиты;
  • холодильник;
  • встраиваемая техника;
  • чайник, миксер и др.

К полученному списку стоит также добавить приборы, которые возможно будут использоваться в будущем. Все расчёты следует выполнять ещё на этапе разводки, т. е. до начала чистовых работ, поскольку позже установить дополнительные розетки будет уже непросто.

Количество розеток в каждой точке подключения на кухне напрямую зависит от количества электроприборов, которые будут использоваться в непосредственной близости от неё

Расположение розеток для каждого вида бытовой техники

В зависимости от потребителя розетка должна располагаться на определённом уровне от пола:

  1. Плита. Основное правило — розетки нельзя размещать над конфорками либо сзади духовки. Оптимальное расстояние от пола — 15 см с некоторым отступом в сторону, чтобы к вилке был доступ, но при этом розетка не была на виду.
  2. Холодильник. Рекомендации в целом идентичны. Плюс ко всему стоит учитывать, что некоторые модели холодильников имеют короткий сетевой шнур, который не позволит расположить розетку далеко.
  3. Стиральная и посудомоечная машина. Подобная техника имеет на задней части отверстия для подачи и отвода воды, поэтому розетка должна располагаться на некотором удалении. Её лучше разместить с противоположной стороны от шлангов на высоте 15–20 см от пола.
  4. Вытяжка. Поскольку этот прибор устанавливается довольно высоко, то и розетка должна располагаться ближе к потолку, как правило, в 2 м от пола.
  5. На фартуке. Обычно в этом месте находится рабочая зона для приготовления пищи, поэтому подключение кухонных электроприборов может требоваться довольно часто. Чтобы вилку можно было включать и выключать без затруднений, розетку размещают, отступив 10–15 см от края столешницы либо 110–115 см от пола. Слишком высоко располагать её не стоит, поскольку фартук является заметным местом на кухне и провода, которые находятся на виду, будут только портить интерьер.

В той зоне кухни, где установлен диван, стол и стулья, наличие розетки также крайне важно, например, для подключения пылесоса, зарядки для телефона или ноутбука. В этом случае лучше поставить пару двойных розеток на высоте 20–30 см от пола. При более высоком расположении провода будут на виду

При более высоком расположении провода будут на виду.

Правила разводки

Подключение розеток на кухне выполняют, придерживаясь следующих правил:

  1. Суммарная мощность потребителей, которые подключаются к розетке, не должна превышать максимально допустимую.
  2. При эксплуатации оборудования с высокой мощностью к ней необходимо подвести выделенную линию и установить отдельный автомат.
  3. Если есть электроприборы с металлическим корпусом, их необходимо заземлить.
  4. Не рекомендуется выполнять монтаж розеток за электрооборудованием, которое выделяет тепло (духовки, холодильники и т. п.).
  5. Прежде чем начать монтаж, следует составить план.

Таблица: мощность и сечение проводов для подключения кухонной техники

Виды техники Максимальная потребляемая мощность Розетка Сечение кабель Автомат в щитке
Однофазное подключение Трёхфазное подключение
Зависимый комплект: электрическая панель плюс духовой шкаф около 11 кВт Рассчитанная на потребляемую мощность комплекта До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм²(ПВС 3*6) До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4) отдельный, не менее 25 А(только 380 В) плюс УЗО
Электрическая панель (независимая) 6–11 кВт Рассчитанная на потребляемую мощность панели До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм² (ПВС 3*6) До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4) отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый) 3,5–6 кВт евророзетка До 4 кВт/2,5 мм² (ПВС 3*2,5) от 4 до 6 кВт/4 мм² (ПВС 3*4) 16 А 25 А
Газовая панель евророзетка 1,5 мм² (ПВС 3*1,5) 16А
Газовый духовой шкаф евророзетка 1,5 мм² (ПВС 3*1,5) 16А
Стиральная машина 2,5 кВт7 кВт с сушкой евророзетка 2,5 мм² (ПВС 3*2,5)7 кВт/4 мм² (ПВС 3*4) отдельный, 16 Аотдельный, 32 А
Посудомоечная машина 2–2,5 кВт евророзетка 2,5 мм² (ПВС 3*2,5) отдельный, 16 А
Холодильник, морозильник менее 1 кВт евророзетка 1,5 мм² (ПВС 3*1,5) 16 А
Вытяжка менее 1 кВт евророзетка 1,5 мм² (ПВС 3*1,5) 16 А
Кофемашина, пароварка, СВЧ-печь до 2 кВт евророзетка 1,5 мм² (ПВС 3*1,5) 16 А

Расстояния и схема расположения розеток на кухне

При составлении схемы расположения электророзеток на кухне стоит предварительно определиться, где будет установлена бытовая техника. Исходя из эргономики, а также стандартов изготовления кухонной мебели, сложилась трехуровневая схема размещения розеток. Каждый уровень соответствует определенному виду техники:

  • Первый (нижний). Соответствует расположению розеток на высоте в 100-150 мм от пола, к нему подключаются крупногабаритные приборы, а также встраиваемая техника, которую не планируется часто отключать. Ниже устанавливать не рекомендуется, ниже обычно идет прокладка труб отопления, канализации и водопровода. Такие подключения лучше делать блоками по 2-3 места на один вывод с кабелем сечением 4-6 мм, а можно сделать силовую розетку на два вывода для мощных потребителей. Модели лучше выбирать внутренние с закрывающимися крышками. Если гнездом не пользуются оно просто закрывается крышкой, что также повышает безопасность, ограждая колодки от мусора и насекомых.
  • Средний уровень. Соответствует размещению розеток на фартуке на высоте 110-120 см от пола (выше поверхности стола на 100-150 мм), он предназначен для мелкой бытовой техники – чайника, миксера, комбайна или тостера. Такие размеры продиктованы тем что высота поверхности рабочего стола составляет 80 см, примерно 10-15 см требуется, для того чтобы обезопасить разъем от попадания в воды и брызг. Расположить розетку можно блоками по 3-4 разъема. Лучше использовать встраиваемые монтажные коробки, а сами разъемы ставить в один ряд — пользуясь вилками с боковым входом кабеля включать вилки в гнезда, расположенные друг над другом очень неудобно.

Расположение в три уровня

На верхнем ярусе (1,9-2 м от пола) производится установка розеточных групп для нестандартных подключений в виде кондиционера, вытяжки или бойлер устанавливаемого под потолком кухни, может использоваться открытый тип прокладки кабеля в кабельном коробе и накладные розетки.

Отдельный кабель выделяется для электрической плиты, этот прибор потребляет больше всего энергии. Стиральную и посудомоечную машины допустимо подключать в одну линию к автомату в 20 ампер, если их общая мощность не более 4 кВт. Однако включать машины одновременно не рекомендуется. Распределение точек подключения в три линии упрощает монтаж. Для каждого уровня заводятся кабели разного сечения, подсоединяющийся к отдельным автоматам.

Размещения электрических розеток на кухне для плиты и мойки

1. Плиту и мойку не следует располагать вплотную. Вместе с тем, не следует разносить плиту и мойку по разным углам. Разумное размещение мойки и плиты это расстояние в один рабочий стол.

2. Сушка для посуды нужно разместить над мойкой.

3. Выбирая место для расположения плиты учитывайте расположение вентиляционного отверстия кухни. При установке вытяжки над плитой вам может потребоваться соединить кухонную вытяжку с вентиляционным отверстием. Обычно это делается при помощи гофрированной трубы или пластикового вентиляционного короба. Оба вида вентиляции можно спрятать в короб из гипсокартона. Делать такой короб нужно заранее, при проведении общего ремонта кухни.

Схема размещения электрических розеток на кухне

Подключение вытяжки к сети питающего тока

Теперь переходим к вопросу, как подключить вытяжку на кухне к электричеству. Так как сама вытяжка является маломощным приборов, в нем подключается только вентилятор, то есть, каких-то особых монтажных мероприятий делать не надо. Устанавливается обычная евророзетка с заземляющим контактом. Конечно, для удобства подключения необходимо розетку перенести, как можно ближе к самой вытяжке. Поэтому еще на стадии проводимого ремонта, необходимо точно обозначить точку подключения.

Лучше всего, если это будет место, скрытое вертикальным воздуховодом, если сама вытяжка является купольной (настенной). Если это встраиваемая модель, то месторасположение розетки – шкаф над варочной плитой, куда прячется сам прибор. То же самое относится и к подвесной конструкции, которая крепится к шкафчику, расположенному над самой вытяжкой. К нему, кстати, она и прикрепляется, и через него проходит вертикальный воздуховод. В общем, необходимо розетку установить так, чтобы ее не было видно, но до нее легко было бы добраться. А так как вытяжка практически никогда от розетки не отключается, то удобство ее расположения можно отнести на второй плане. Главное – это невидимость.

Кстати, одно из часто используемых мест установки розетки для кухонной вытяжки – над кухонным гарнитуром. Розетку снизу видно не будет. Пропустить питающий кабель можно через навесные шкафчики, сделав в них небольшие отверстия.

Схема подключения вытяжки – не самая сложная. Нет необходимости тянуть провод от распределительного щита и устанавливать отдельный на него автомат, как это обычно делается при подключении варочной плиты или посудомоечной машины. Ближняя распаячная коробка может стать местом подключения электрического шлейфа для розетки вытяжки. Главное соблюсти правила прокладки электрических проводов: только горизонтально или вертикально, от потолка или пола на расстоянии 10-15 см. Конечно, оптимально – это сделать штробы для укладки кабеля. Скрытая проводка обеспечит презентабельный внешний вид стен на кухне.

Но если такой возможности нет, то можно проложить провод до розетки открытым способом. Правда, под нее придется просверлить посадочное место с помощью перфоратора с коронкой. Что касается сечения питающего кабеля, то для вытяжки подойдет провод 1,0-1,5 мм². Но он должен быть медным трехжильным: фаза-ноль-заземление.

Как видите, подключение вытяжки к электросети – процесс не самый сложный. Главное – понять саму схему подключения и правильно выбрать место под розетку.

Но существует несколько видов вытяжек, и одна из них островная. То есть, ее подвешивают к потолку над мебельным островом, в который вставлена варочная плита.

  • Во-первых, сам монтаж вытяжки требует особых усилий, потому что ее придется подвешивать. А для этого потребуются специальные крепежные изделия, плюс требования безопасности расположения прибора над головой людей. То есть, вытяжка должна быть прикреплена к потолочной поверхности очень надежно. Обычно для этого используют цанги со шпильками или тросики из стали.
  • Во-вторых, придется правильно провести монтаж воздуховода. Понятно, что вертикальный его участок будет виден. А вот остальную разводку лучше прятать под чистовым потолком (подвесным или натяжным). Хотя кому-то может понравиться и разводка труб под потолком в качества своеобразного дизайна в индустриальном стиле.
  • В-третьих, придется подключение к электрическому току производить совершенно по-другому. То есть, в данном случае нет необходимости использовать розетку. Можно включать и отключать кухонную вытяжку при помощи обычного выключателя, который устанавливается на стене на уровне рук, как и все другие выключатели в комнате. Поэтому сам питающий кабель придется прокладывать от прибора до потолка по вертикальному воздуховоду или по одному из крепежных изделий, затем производится прокладка под потолочной конструкцией. И в конце внутри штробы по стене до места установки выключателя.

Вот такие методы подключения кухонной вытяжки к вентиляционной системе дома и к питающей сети электричества.

https://www.youtube.com/watch?v=a5pyuvONFhc
