Схема светодиодного индикатора уровня звукового сигнала на lm3915

Содержание / Contents

  • 1 Схема и печатка платы управления
  • 2 Окончательный монтаж
  • 3 Файлы
  • 4 Обновление схемы и платы индикатора, v.2016 от Датагора

Для начала берем стрелочные индикаторы. Благо их найти на сложно.

Вырезаем 3 прямоугольные пластинки из полистирола толщиной 3 мм и склеиваем дихлорэтаном индикаторы между собой. Пластины нужно подрезать так, чтобы они не выступали за индикаторы по ширине. Это тот именно размер, который в панели усилителя.


В стекле от родного индикатора выпиливаем отверстия и одеваем на индикаторы. Само стекло надо будет немного подточить надфилем для качественной посадки. Опять же крепим дихлорэтаном. Здесь не надо торопиться, все-таки это лицевая панель.

Теперь важный момент!

В верхней части, между индикаторами и стеклом будет небольшой паз. Его не надо выбирать, он такой и есть. Это то место куда встанут SMD светодиоды.


С предварительно припаянными проводами, клеим на каплю суперклея светодиоды.


Вырезаем из полистирола пластину и крепим ее на стойки. Она после склеивания даст жесткость конструкции и будет служить основанием для платы управления.


Это штатное место посадки индикатора. И на фото видно шлейф, которым питалась плата управления (красный штекер). Его мы не трогаем, оставляем как есть.


Теперь можно примерить и конструкцию индикаторов. В дальнейшем она не будет крепиться, а просто прижмется лицевой панелью самого усилителя, за счет того, что плотно садится. Но для проводов светодиодов надо надфилем немного выбрать шасси.

Настройка индикатора

Когда плата собрана, стрелочная головка подключена, можно приступать к испытаниям. В первую очередь следует, подав питание на плату, проверить напряжение на 11 выводе микросхемы, там должно быть 9 вольт. Если напряжение питания в норме, можно подавать на вход платы сигнал с источника звука. Затем, используя резисторы R1 и R2 на плате и подстроечный резистор у стрелочной головке добиться нужной чувствительности, чтобы стрелка на зашкаливала, а находилась примерно в середине шкалы. На этом основная настройка завершена, стрелка будет плавно двигаться в такт музыке. Если хочется добиться более резкого поведения стрелки, можно установить резисторы сопротивлением 330-500 Ом параллельно стрелочным головкам. Такой индикатор будет отлично смотреться в корпусе самодельного усилителя, либо же как самостоятельное устройство, особенно если подсветить индикатор парой светодиодов. Удачной сборки!

Индикатор громкости на KA2284

Индикатор громкости на KA2284

Соберём своими руками индикаторы на базе KA2284, в магазине их не было, но был аналог AN6884, на нём и сотворим наше творение.

Схема «Спи, жена» с кит комплекта и представляет собой 5 диодов, которые разведены на KA2284 и подключены к выходу предусилителя, на котором мы подготовили выход для индикации двух каналов. На схеме есть регулятор чувствительности данного устройства VR1 и резистор R2, которым можно отрегулировать напряжение на диоды, в случае, если вы используете нестандартные, и сбалансировать уровень индикаторов на пике громкости.

Схему я развёл на 2 части: в одной только диоды, в другой всё остальное.

Не делайте так) Диоды, впаянные в отдельную плату ,вроде как удобнее, но при установке в отверстия это неудобно, в итоге я отказался от припайки диодов на отдельную плату, а сразу сделал дырки в корпусе и уже вставленные диоды припаивал проводками к плате микросхемы. Схемы выкладываю обе. Не забываем ,что у нас 2 комплекта, на каждый канал по одной микросхеме и по 5 диодов.

Получилась вот такая буздулыга. Не Пикассо, конечно, но зелёный успокаивает)

Травим это дело как обычно раствором:

Сначала я припаял диоды. Как и говорил, подогнать под высверленные дырки очень проблематично, в итоге я вообще отказался от этих диодов и вставил 3М, дырки 3 мм и отлично смотрятся.

А вот так выглядят уже 3М, которые вставлены, а уже потом припаяны.

Собираем все наши кишки в один корпус из под DVD.

Компонуем платы, подводим питание, входы и выходы.

Закончилась термоусадка, в ход пошла изолента)

Общая схема подключения устройств:

Отлично. На этом Индикатор громкости на KA2284 для предварительного усилителя на TDA1524 закончена. Осталось собрать всё воедино и проверить работу нашего произведения. Мысль о том, что это всё будет в корпусе от ПК, умерла, ищется отдельный корпус.

Запитываем всё это от переделанного блока питания для ПК, усилителем мощности является TDA2050, выходной акустикой будет S-30 (отличные колонки).

Источник

Сборка схемы

Плата индикатора изготавливается методом ЛУТ на кусочке текстолита размерами 30 х 50 мм. Микросхему на всякий случай стоит установить в панельку, тогда её можно будет в любой момент заменить. Плату после травления обязательно нужно залудить, тогда она будет красиво выглядеть со стороны дорожек, а сама медь не будет окисляться. В первую очередь запаиваются мелкие детали – резисторы, керамические конденсаторы, а уже затем электролитические конденсаторы, подстроечные резисторы, микросхема. В последнюю очередь припаиваются все соединительные провода. Плата содержит в себе сразу два канала и предполагает использование двух стрелочных головок – на правый и левый канал, однако можно использовать и одну стрелочную головку, тогда контакты входа и выхода для другого канала на плате можно просто оставить пустыми, как я и сделал. После установки на плату всех деталей обязательно нужно смыть весь оставшийся флюс, проверить соседние дорожки на замыкание. Для подключения платы к источнику сигнала удобнее всего использовать штекер jack 3,5. При этом, если длина проводов от платы будет большой (больше 15 см), следует использовать экранированный провод.

Схема индикатора стерео сигнала на KA2284

Данный индикатор стерео сигнала построен на микросхеме KA2284 (AN6884). Индикатор, адаптированный к стерео каналам, будет полезен там, где необходимо визуально оценить уровень звукового сигнала.

Принципиальная схема устройства показана ниже. На схеме показаны две сдвоенные дорожки, на основе драйвера пятиканального светодиодного индикатора KA2284.

Внутренняя структура микросхемы KA2284. Микросхема KA2284 содержит пять компараторов с опорным напряжением, определяемым с помощью внутреннего делителя и системы предварительного усиления входного сигнала. Выходы микросхемы оснащены источниками тока, обеспечивающими оптимальные параметры питания светодиодов.

Как сделать простые стерео индикаторы уровня сигнала на микросхеме AN6884

Индикаторы уровня сигнала, которые представлены в этой статье, собраны в виде модуля на четырех 5-канальных светодиодных драйверах AN6884. Индикатор уровня сигнала выполнен с двумя линейками LED-элементов, в которых установлены по десять светодиодов, обеспечивающие визуальное наблюдение за мощностью выходного сигнала усилителя.

Конечно можно собрать блок управления индикацией с использованием микроконтроллеров либо на двухканальной интегральной микросхеме LM3915, имеющей больший функционал по отображению звукового сигнала. Но у меня была цель изготовить такой модуль из самых доступных и дешевых компонентов, и вместе с этим расширить функциональные возможности этой нехитрой микросхемы AN6884.

Как было сказано выше, схема выполнена на 4 пяти-канальных интегральных микросхемах AN6884. Принцип их работы такой: звуковой сигнал подается в левый канал через цепочку включающую в себя электролитический конденсатор C1 и подстроечник R1 на левой паре микросхем. После этого сигнал идет на вход №1 первой AN6884, а подстроечным резистором устанавливается уровень напряжения, при котором начинает открываться первый из пяти в линейке светодиодов, относящихся к левому каналу усилителя.

Одновременно звуковой сигнал через подстроечный резистор R1 10kОм подается на R3 10kОм, который подключен к выводу №8 второй микросхемы левого канала. Этот переменный резистор, также устанавливает граничное напряжение, при котором открывается следующая пятерка светодиодов. Как правило, это LED-элементы уже другого цвета свечения — желтые и красные, сообщающие о пиковом значении выходного сигнала. Принцип работы правого канала абсолютно идентичен левому каналу.

НАПРЯЖЕНИЕ СОПРОТИВЛЕНИЕ R5, R6, R11, R12
8-12 В 47Ом
8-14 В 68Ом
12-16 В 91Ом

Модули индикаторов уровня сигнала для стерео усилителя выполнены на 2-х стеклотекстолитовых печатных платах. Для удобства монтажа, светодиодная линейка была собрана на отдельной плате, так как в таком варианте ее легче было крепить на передней панели корпуса. Соединяется она с модулем шлейфом проводов.

Процесс настройки светодиодного индикатора сводится к следующему. На оба канала подается сигнал низкой частоты 1000 Гц, используя при этом генератор, либо другой доступный источник, например компьютер или айфон. Далее нужно выставить самый низкий размах амплитуды, где то в пределах от 80 до 140 мВ, если нет осциллографа, тогда придется выставлять по слуху.

Теперь подстроечными резисторами R1 и R7 установить значение, при котором первые светодиоды левого и правого каналов начнут
слегка светится. Далее, нужно потихоньку поднимать размах синусоидального сигнала по входу, используя при этом генератор НЧ либо айфон, до тех пор, пока не начнут подсвечивать 5 и 15 светодиоды. На этом шаге продолжаем поднимать амплитуду еще немного, и теперь переменными резисторами R3 и R9 устанавливаем значение, при котором начнут подсвечивать 6 и 16 светодиоды. Вот и вся настройка.

Здесь можно скачать: Печатная плата на индикатор AN6884

Lm3915 индикатор уровня напряжения схема

Микросхема LM3915N фирмы National Semiconductors позволяет построить линейный светодиодный индикатор из 10 точек. Индикация может производится в режимах «точка» и «столбик».

Особенностью микросхемы LM3915 является программирование постоянного значения выходных токов формирователей. Резистор задает выходной ток, а схема компенсирует изменения прямого падения напряжения светодиодов. Это имеет практическое значение, когда в одной и той же системе используются светодиоды различных цветов. LM3915 создает приблизительно одинаковый ток на каждом выходе формирователя, не зависящий (в определенных пределах) от прямого падения напряжения на светодиоде.

Основу микросхемы LM3915N составляют десять компараторов, на инверсные входы которых через буферный ОУ подается входной сигнал, а прямые входы подключены к отводам резистивного делителя напряжения. Выходы компараторов являются генераторами втекающего тока, что позволяет подключать светодиоды без ограничительных резисторов.

Индикация может производиться или одним светодиодом (режим «точка”), или линейкой из светящихся светодиодов, высота которой пропорциональна уровню входного сигнала (режим «столбик”).

Входной сигнал Uвх подают на вывод 5, а напряжения, определяющие диапазон индицируемых уровней, — на выводы 4 (нижний уровень Uн) и 6 (верхний уровень Uв). Эти напряжения должны быть в пределах от 0 до уровня, на 1,5В меньше напряжения источника питания, подключаемого к выводу 3.

«Цена деления” индикатора, т. е. увеличение входного напряжения, вызывающее включение очередного светодиода, составляет 0,1 от разности Uв — Uн.

Пока напряжение на входе Uвх меньше, чем на входе Uн плюс «цена деления”, ни один светодиод не светится. Как только эти напряжения сравняются, включается светодиод HL1, подключенный к выходу 1.

В режиме «точка” при увеличении входного напряжения ток по выходу 1 прекращается и появляется ток выхода 2, при этом гашение первого светодиода и включение второго происходит одновременно, свечение как бы «перетекает” из одного светодиода в другой, и не возникает ситуации, когда оба светодиода погашены.

В режиме «столбик” включение очередного светодиода не вызывает гашения предыдущего.

Материал в разработке.

Микросхема LM3915N содержит источник опорного напряжения с номинальным значением 1,25 В. Путем подключения двух внешних резисторов напряжение может быть установлено любой большей величины, не превышающей на 2В ниже напряжения питания, но не более 12 В. Подключение резисторов и расчет опорного напряжения осуществляется так же, как для микросхемы LM317 (КР142ЕН12):

Uоп = (R2/R1+1) x 1,25В + I8R2,

где R1 — сопротивление резистора, подключенного между выводами 7 и 8, R2 — сопротивление резистора, подключенного между выводом 8 и общим проводом, I8 — вытекающий ток вывода 8, составляющий около 100 мкА.

Источник

Индикатор аудио сигнала на Ka2284

Недавно в руки попал старый музыкальный центр – почти на халяву. Поскольку сам аппарат был не рабочим, решил разобрать на запчасти, ремонтировать не охота (поломок было много), к тому же само устройство довольно старое, а в моей аудио системе имелся новенький музыкальный центр. Полезных железяк под корпусом много – силовой трансформатор, плата с усилителем мощности, основная плата и панель управления. На основной плате имелись несколько отдельных блоков – блок радиоприемника, предварительные усилители, электронный регулятор громкости, индикатор уровня выходного сигнала.

Сразу выпаял микросхему индикатора и электронного регулятора. В этой статье рассмотрим конструкцию простого индикатора выходного сигнала на микросхеме Ka2284 – то, что было использовано в музыкальном центре.

Для сбора схемы понадобиться всего несколько компонентов и 5 светодиодов любого цвета (сама микросхема предназначена для работы с 5-ю светодиодами).

Напряжение питания………………………3,5 – 15 В Ток покоя………………………………………7 – 10 мА Выходной ток…………………………………7 – 10 мА Минимальное входное напряжение……50 мВ Частотный диапазон………………………..20 – 20000 Гц Диапазон индикации ……………………….18 – 20 dB

Для запуска микросхемы я выбрал питание 7.2-7.4 Вольт (два последовательно соединенных аккумулятора от мобильных телефонов). Чувствительность по входу регулируется подстроечным резистором на 10кОм.

Ограничитель для светодиодов подбирается исходя от напряжения питания, в моем случае использовал резистор на 220 Ом 0,25 вт.

Микросхема довольно чувствительная, работает даже от выхода для наушников ноутбука. Может подключаться как к входу, так и к выходу усилителя мощности низкой частоты, предварительно настроив чувствительность по входу, возможно пригодится дополнительный резистор на входе.

Индикатор может быть использован в для получения красивых световых эффектов и станет отличным дополнением к самодельному усилителю. Из-за минимального количества компонентов в обвязке, монтаж выполнил на макетной плате, сама плата получается очень даже миниатюрной.

Источник

Характеристики KA2284

  • Напряжение питания: 3,5 — 15 В
  • Минимальное входное напряжение: 50 мВ
  • Выходной ток: 7 — 10 мА
  • Ток покоя: 7 — 10 мА
  • Диапазон индикации: 18 — 20 dB
  • Частотный диапазон: 20 — 20000 Гц

Входной стерео сигнал с разъема (INL / INR) подается на входы микросхем DD1, DD2 через разделительные конденсаторы (C1 и C3) и потенциометры (R1 / R4), которые используются для калибровки показаний.

Элементы R2/C2 и R5/C4 определяют постоянную времени переключения светодиодов.

Индикатор способен отобразить уровни –10 дБ / –5 дБ / 0 дБ / 3 дБ / 6 дБ, которые для удобства считывания имеют разделения по цвету 3 дБ (HL2, HL8 желтый) и 6 дБ (HL1, HL7 красный).

Шкала выполнена в виде симметричной светодиодной линии с дополнительным диодом посередине шкалы, указывающим на наличие питания.

Резисторы R3, R6 уменьшают напряжение, подаваемое на светодиоды, и, как следствие, уменьшают нагрузку на микросхемы DD1, DD2. Для питания устройства требуется постоянное напряжение около 12 В (6…15 В).

Сборка является простой и не требует описания. Все, что вам нужно сделать, это откалибровать уровень сигнала в 0 дБ. При подаче опорного сигнала потенциометрами R1 / R4 необходимо установить порог загорания светодиода, соответствующего уровню 0 дб (HL3, HL9).

Источник

Как собрать индикатор звука своими руками

Простая схема с красивым функционалом позволяющим почувствовать комбинацию звука и света или стать частью системы автоматики, предупреждения или безопасности, хотя возможно и другое применение схемы. Рабочее напряжение питания индикатора звука 3-4.5 Вольта.

Принцип работы схемы индикатора звука

Схема индикатора звука на светодиодах

Схема индикатора звука включает микрофонный усилитель звука и каскад управления свечением светодиодов.

  1. Питание на схему подается через штыревую колодку JP. Конденсатор сглаживает колебания напряжения. Питание на встроенную схему усиления микрофона подается через резистор R1.
  2. Усиленный сигнал с микрофона отправляется через конденсатор 10 мкФ на базу транзистора Q1. Сигнал с коллектора транзистора Q1 управляет транзистором Q2.
  3. Транзистор Q2 управляет свечением светодиодов D1-D5.
  4. Если требуется более высокое напряжение питания схемы, то необходимо в цепь питания установить дополнительное сопротивление номиналом R4 10…100 Ом.

Сборка схемы

Сначала надо распаковать пакет с деталями и проверить наличие и маркировку деталей. Выяснить сопротивление резисторов можно, либо измерив сопротивление тестером, либо расшифровать цветовой код на маркировке резистора. Номиналы и количество деталей показаны в таблице.

NO. Имя компонента Маркеры печатных плат параметр КОЛ
1 Резистор R1 4.7K 1
2 Резистор R2 1M 1
3 Резистор R3 10K 1
4 Электролитический конденсатор С1 47uF 1
5 Электролитический конденсатор С2 1uF 1
6 Транзистор S9012 Q1, Q2 TO-92 2
7 Микрофон микрофон 1
8 Светодиод D1-D7 3мм 5-7
9 Штыревая колодка 2,54 мм 2P 1
10 печатная плата 29 * 30 мм 1

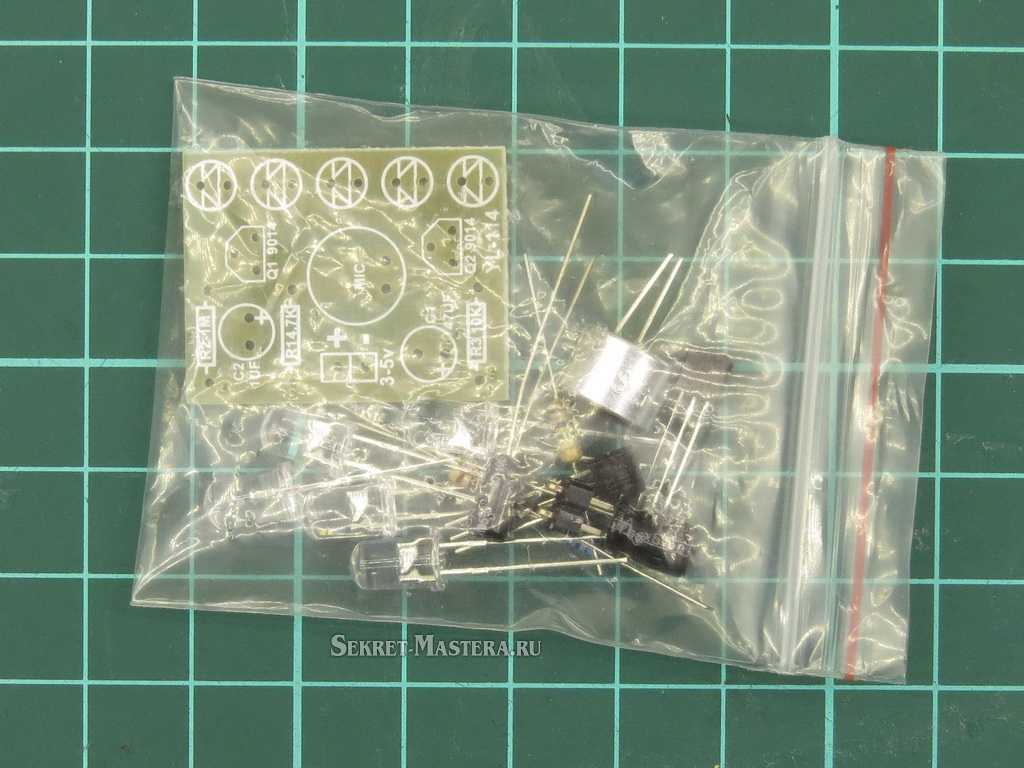

Индикатор звука на светодиодах. Набор деталей

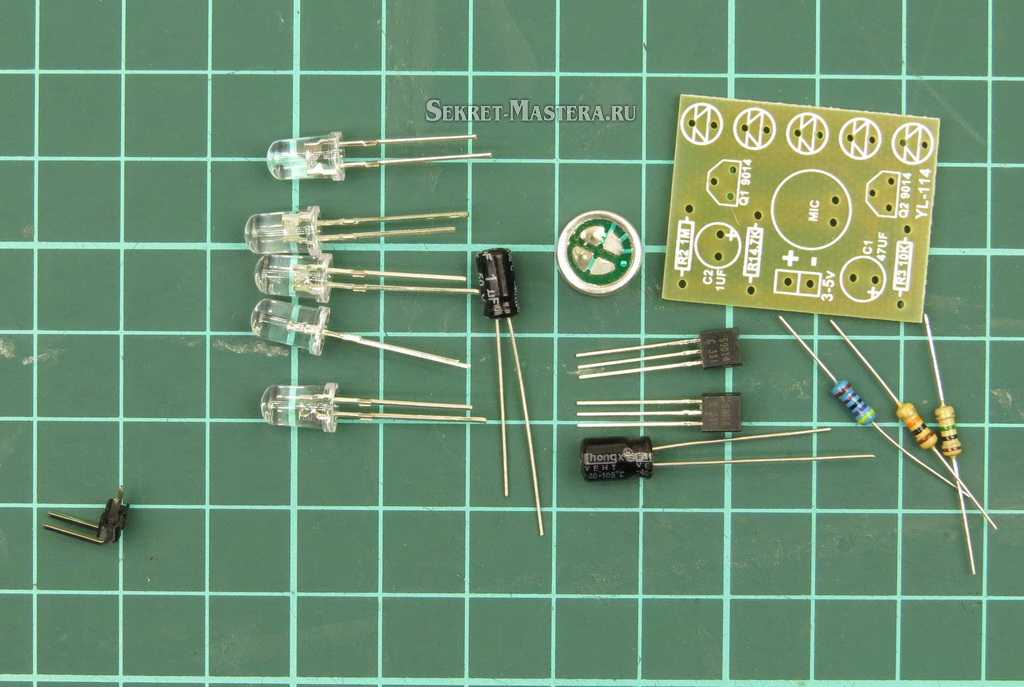

Детали индикатора звука на светодиодах

  1. Сборку можно начать в любой последовательности. Автор начал сборку с установки светодиодов. Светодиод имеет полярные электроды. Подсказка по установке показана на фото. Удобно сначала установить три светодиода. Припаять выводы на плату и обрезать выступающие выводы бокорезами.
  2. Далее припаиваются оставшиеся два светодиода. Транзисторы устанавливаются по ключу нарисованному на плате. Электролитические конденсаторы также имеют полярные выводы. Отрицательный электрод имеет маркировку на корпусе, если что то непонятно, смотрите подсказку.
  3. Электретный микрофон также имеет положительный и отрицательный электрод. Вывод связанный с алюминиевой оболочкой, является отрицательным электродом. Также устанавливаются и припаиваются резисторы.
  4. Если вы будете подавать питание на схему не через провода припаянные непосредственно на плату, то припаивается штыревая колодка.
  5. Проверяем правильность установки деталей и пайки. Подаем питание, например, от трех батареек АА. Смотрите видео работы схемы индикатора звука.

Как сделать индикатор звука на светодиодах своими руками из набора деталей

Watch this video on YouTube

Не смотря на свою простоту, на базе схемы можно собрать разнообразные устройства, например:

  • сигнализатор «ТИШЕ» (устанавливаем схему для подсветки транспоранта «тише»);
  • сконструировать сигнализатор необходимости чистки компьютера от пыли по повышенному шуму вентилятора процессора или видеокарты;
  • световой сигнализатор стука в дверь или манипуляций с замком, просто  прислонить микрофон к замку или полотну входной двери;
  • сделать автомат включения фар в радиоуправляемой игрушке, при шуме моторчика фары включатся.

Успехов и роста ваших навыков в пайке.

Стрелочный индикатор выходной мощности

У меня есть платы Lynx если кому интересно. Специально разработанные для подключения напрямую на мощные выходы УМ. Штук 5 осталось наверное. У соседа на днях в гараже узрел «Маяк «. Корпус в хлам,а внутри никто не лазил с завода. Как там схема индикации? Может у кого был опыт? Хотя понимаю, захаять можно, что угодно.

Меня интересует, только индикация от этого мага. Адекватна ли схема для нормальной работы индикаторов? Ну и сами индикаторы, плохи или нормальные в работе?

У меня ничего не получилось. Пытался сделать свой аккаунт, но не могу войти. Или нужно ждать ответ на «мыле»? Увидел у мужика в гараже грязные и поцарапанные индикаторы. Сунул ему 5 грн. Отшлифовал и отполировал. Влюбился в стрелочные индикаторы.

Получил вот такую схему: Для любопытства на левый канал подцепил другой индикатор маленький. Поведение у них разное. Маленький в основном реагирует на ударные звуки, но более резкий. А большой родной воспринимает и средние частоты, но более мягкий напоминает студийную аппаратуру. Хотелось бы услышать мнение форумчан по поводу дрыганья стрелок? Забыл сказать, что подключены к выходу УНЧ. Пробовал подключать к входу регулятор громкости , звук заметно ухудшается. Становится тише и появляется шорох.

Интересно, в чём причина? Мои тоже вначале также дёргались, лениво, правда с немного большей амплитудой. КХП1 во многих подобных устройствах управляет диодами «переЗАгрузки». Так никто и не может подсказать какой индикатор дрыгается красивей? Один знакомый нарисовал схему двухполярную. Как вы думаете, она будет работать?

Не совсем правильно. С выпрямителя д

Ну и «земля» получается «взвешенной», нужно обратить внимание на ее «разводку». Лучше всё же подобную схему сделать на ОУ и паре транзисторов

SergPhil , передайте «фее» Вашему знакомому. А чем Вас не устраивает схема удвоения накала, предложенная Фленжером? Там просто нарисовано коряво, на самом деле все очень просто.

Доска объявлений Активные темы доски объявлений.

↑ Обновление схемы и платы индикатора, v.2016 от Датагора

Сергей Топорский подсказал нам несколько недочётов на схеме и плате. Спасибо, Сергей! Напишите в комментах, как вам результаты. Мы решили всё поправить. Например, немного дополнили схему, оптимизировали трассировку и подписали все элементы согласно схеме. Резистор R* (200…270 Ом) следует рассчитать или подобрать в зависимости от параметров светодиодов, использованных для подсветки индикаторов.

В архиве — схема и чертёж платы v.2016 от Датагора 75х34 мм, плюс исходный размер 91х39 мм: ▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.

Спасибо за внимание!

Расчет схемы индикатора

Составление данного устройства не требует никаких специальных навыков. Расчет показателей тока и напряжения можно произвести в любой программе, как и чертеж.

Одна из «ножек» (9) микросхемы подключается к положительному входу подачи напряжения. Таким образом светодиоды будут управляться как единый столбец. Для того чтобы иметь возможность самостоятельно регулировать режимы при смене фазы, схема должна включать в себя переключатель, но может спокойно обойтись и без него, если эта опция не нужна. Ток, проходящий через светодиоды для заданного напряжения и фазы можно рассчитать так:

Ic = 12,5/R

R – сопротивление на 7 и 8 «ножках»

Для тока в 1 мА R=12,5 / 0,001 А = 12,5 кОм.

А для тока в 20мА  R=625 Ом.

Внедрение подстроечного резистора даст возможность регулировать яркость свечения, при отсутствии такой необходимости можно поставить обычный. Номиналы для них будут 10 кОм и 1 кОм соответственно.

Конечная схема светодиодного индикатора уровня получится приблизительно такой.

Она идеально подходит для моно-сигнала, но для стерео- придется составить ещё одну на второй канал. Они могут объединяться через обычный сетевой кабель с учетом фазы. Отменный вариант – сделать две одинаковые схемы, выполненные в разных цветах для демонстрации уровня каждого из каналов. Устройства также могут менять свой цветовой диапазон, но такая реализация будет несколько сложнее.

Величина C3 может быть равной 1 мкф при условии, что R4=100 кОм. Номинал R2 можно подбирать из диапазона 47-100 кОм.

В данной схеме используется транзистор КТ 315, но его можно заменить любым другим с подходящими параметрами (фазы сигнала, тока, вел-на напряжения, p-n переход).

В итоге получится приблизительно такое устройство:

Собрать индикатор  уровня сигнала своими силами – вполне решаемая задача. Главное – найти из чего будет составляться схема, а после – уделить немного времени проверке и отладке устройства.
