Монтаж защиты от скачков вольтажа — стандартная задача при сборке электрощита для сохранения бытовой техники. Процесс занимает обычно от 2 до 3 часов в зависимости от плотности компоновки модулей. Стоимость самого устройства варьируется от 2000 до 5000 рублей. Правильный ответ на вопрос, как установить реле напряжения в щиток: схема и пошаговый монтаж, позволяет избежать выгорания дорогой электроники при авариях в сети. Работа требует аккуратности и строгого соблюдения техники безопасности.
Базовые требования и подготовка
Эта задача относится к категории работ средней сложности. Я всегда напоминаю, что для монтажа нужны базовые навыки работы с электрикой и понимание принципов распределения фаз. Главное требование — полное обесточивание линии. Ошибки здесь недопустимы, так как работа с током под напряжением опасна для жизни. Перед стартом убедитесь, что у вас есть доступ к главному рубильнику.
Комплект материалов для монтажа
Для качественного подключения я использую только сертифицированные компоненты. Основной элемент — само реле напряжения, подобранное по току. Для соединений беру провод ПВ-3, так как он гибкий и удобен в тесных щитках. Чтобы контакт был максимально плотным и не грелся, обязательно использую наконечники НШВИ. Это исключает перелом жилы при затяжке винта.
- Реле напряжения (согласно расчетной нагрузке)
- Провод ПВ-3 сечением 4 или 6 мм² (для ввода)
- Провод ПВ-3 сечением 2.5 мм² (для перемычек)
- Наконечники НШВИ под сечение провода
- Изоляционные трубки или термоусадка
- Маркировочные бирки для кабелей
- Кабельные стяжки для фиксации проводов
- Диэлектрическая изолента
| Материал | Сечение/Тип | Количество | Примерная цена | |
|---|---|---|---|---|
| Реле напряжения | До 40А/63А | 1 шт. | 3500 руб. | 3500 руб. |
| Провод ПВ-3 | 4-6 мм² | 2-3 метра | 60 руб./м | 180 руб. |
| Наконечники НШВИ | Под сечение | 10 шт. | 5 руб./шт. | 50 руб. |
| Стяжки нейлоновые | 100х2.5 мм | 10 шт. | 2 руб./шт. | 20 руб. |
| Маркировка | Стикеры | 5 шт. | 10 руб./шт. | 50 руб. |
Инструментарий электрика

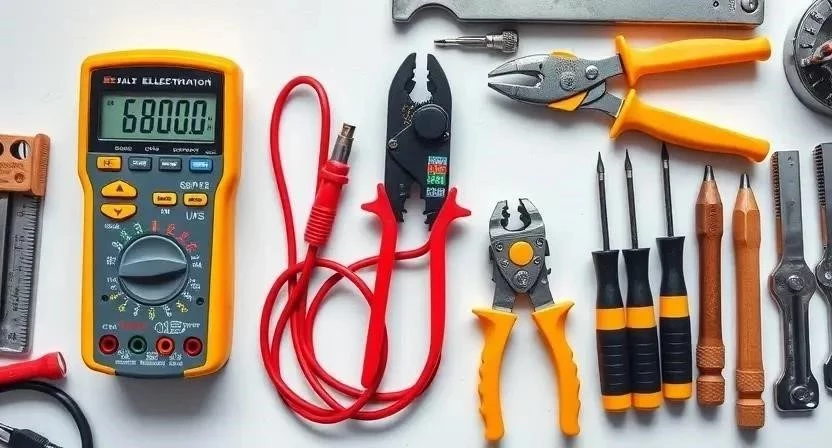

Инструмент должен быть исправным и с изолированными ручками. Стриппер позволяет снять изоляцию, не повреждая жилу, что критично для надежности. Кримпер нужен для обжима наконечников — зажимать их пассатижами я категорически не рекомендую. Мультиметр и индикаторная отвертка служат для контроля безопасности: сначала проверяем отсутствие фазы, затем тестируем работоспособность.
| Инструмент | Назначение | Важность | Примерная цена |
|---|---|---|---|
| Набор отверток | Затяжка клемм | Обязательно | 1200 руб. |
| Стриппер | Снятие изоляции | Желательно | 800 руб. |
| Кримпер | Обжим НШВИ | Обязательно | 1500 руб. |
| Мультиметр | Замер напряжения | Обязательно | 2000 руб. |
| Индикаторная отвертка | Поиск фазы | Обязательно | 300 руб. |
Организация рабочего пространства
Сначала я обеспечиваю яркое освещение в зоне щитка, чтобы видеть каждый зажим. Перед щитом освобождаю пространство, убираю лишние вещи, чтобы не споткнуться при работе. Пол застилаю плотной пленкой или картоном. Это нужно, чтобы мелкие обрезки провода и кусочки изоляции не терялись в щелях пола и их было легко убрать.
Подготовка электрощита
Начинаю с очистки внутренней части щитка от пыли и строительного мусора с помощью пылесоса. Пыль может вызвать замыкание или помешать плотному прилеганию контактов. Я внимательно проверяю наличие свободного места на DIN-рейке. Если места нет, приходится переставлять соседние автоматы. Также проверяю затяжку винтов на существующих модулях — со временем они могут ослабнуть, что ведет к перегреву.

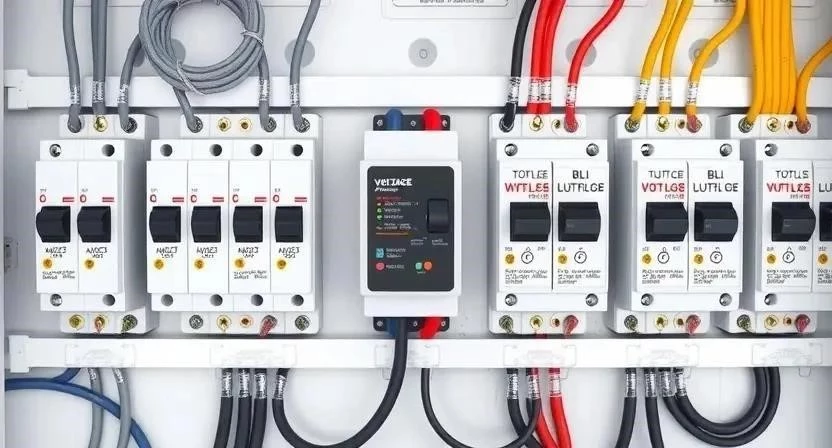

Технология монтажа по шагам
Я один раз обжегся, когда забыл проверить напряжение повторно после выключения автомата, поэтому теперь делаю это всегда. Процесс требует четкой последовательности.
- Полное обесточивание сети через главный рубильник и проверка отсутствия напряжения индикатором (5 мин).
- Демонтаж лицевой панели щита для удобного доступа к модулям (5 мин).

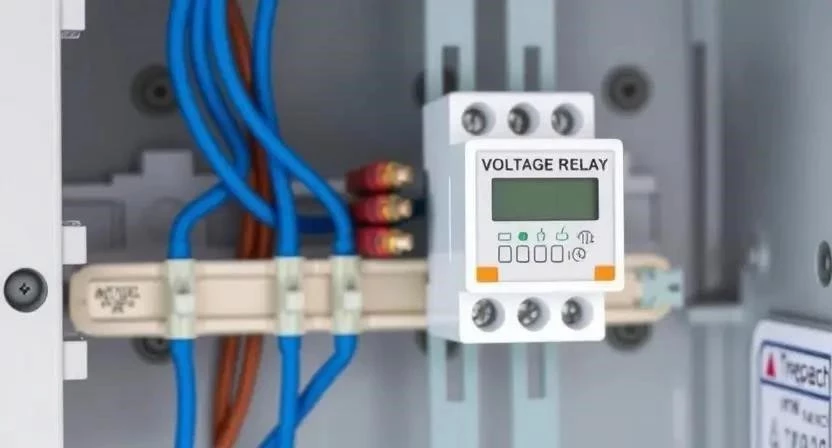

- Установка реле напряжения на DIN-рейку до щелчка фиксатора (5 мин).
- Подключение входной фазы (L) от главного автомата к соответствующей клемме реле (10 мин).
- Подключение входного нуля (N) к клемме реле (10 мин).
- Подключение выходной фазы от реле к групповым автоматическим выключателям (15 мин).
- Подключение выходного нуля к общей шине или клемме (10 мин).
- Тщательная проверка затяжки всех винтовых соединений отверткой (10 мин).
- Подача питания и первый запуск устройства для проверки индикации (5 мин).
- Настройка верхнего порога срабатывания (обычно 250-260В) и нижнего (180-190В) (10 мин).
- Установка времени задержки включения (для холодильников ставлю 180-300 секунд) (5 мин).
- Тестирование работы реле через меню имитации или изменение параметров (15 мин).
- Закрытие щитка и финальная проверка работы всех линий (10 мин).
| Этап работ | Время | Особенности |
|---|---|---|
| Подготовка и безопасность | 10 мин | Проверка отсутствия тока |
| Монтаж на рейку | 5 мин | Плотная фиксация |
| Коммутация проводов | 40 мин | Использование НШВИ |
| Настройка параметров | 20 мин | Установка порогов вольтажа |
| Тест и закрытие | 20 мин | Проверка всех групп |
Технические нюансы и совместимость
Важно учитывать температуру внутри щитка. При плотном монтаже реле может греться, поэтому я оставляю небольшой зазор между ним и мощными автоматами. Проверяю совместимость с УЗО и дифавтоматами: реле ставится до них, чтобы защитить всю систему. Сечение провода должно строго соответствовать номиналу вводного автомата. Если ввод на 40А, использую провод не менее 6 мм², иначе жила перегреется.
Типичные ошибки при установке
Новички часто путают полярность, подключая фазу на клемму нуля. Это приводит к неправильной работе устройства или его выходу из строя. Плохая затяжка клемм — самая опасная ошибка. Я заметил, что недотянутый винт начинает искрить, что ведет к оплавлению корпуса. Также часто выбирают реле с низким номиналом тока, не учитывая пусковые токи мощных приборов, из-за чего устройство срабатывает ложно.
- Перепутанные фаза и ноль на входе или выходе.
- Недостаточная затяжка винтовых соединений.
- Выбор реле с током ниже максимальной нагрузки сети.
- Игнорирование пусковых токов компрессорного оборудования.
- Отсутствие наконечников на многожильном проводе.
Расчет затрат на монтаж
Своими руками установить реле гораздо дешевле, но это требует времени и наличия инструмента. При найме мастера оплачивается не только работа, но и выезд. В среднем, экономия при самостоятельном монтаже составляет около 2000-3000 рублей.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Реле напряжения | 3500 руб. | 3500 руб. | 0 руб. |
| Расходники (провод, НШВИ) | 300 руб. | 500 руб. | 200 руб. |
| Стоимость работы | 0 руб. | 2500 руб. | 2500 руб. |
| Инструмент (амортизация) | 200 руб. | 0 руб. | -200 руб. |
| 4000 руб. | 6500 руб. | 2500 руб. |
Эксплуатация и уход
После завершения монтажа я рекомендую раз в полгода проверять затяжку контактов. Металл имеет свойство «течь» под давлением, особенно при перепадах температур. Следите за индикацией на дисплее: если вольтаж часто колеблется, возможно, стоит задуматься о более серьезной защите. Срок службы качественных реле составляет от 5 до 10 лет при соблюдении норм нагрузки.
Альтернативные решения
Если скачки напряжения происходят постоянно, одного реле может быть мало. Существуют и другие варианты защиты:
- Полноценные стабилизаторы напряжения для выравнивания вольтажа.
- Установка отдельных реле на каждую группу (например, только на кухню).
- Использование умных реле с Wi-Fi для удаленного мониторинга.
- Комбинирование реле с варисторами для защиты от импульсных помех.
- Применение инверторных стабилизаторов для чувствительной техники.
- Установка реле с функцией плавного пуска.
- Использование блоков бесперебойного питания (ИБП) для ПК.
Ответы на частые вопросы
- Можно ли ставить реле напряжения после УЗО? Нет, правильно ставить до УЗО, чтобы реле защищало и само УЗО, и последующие линии.
- Что делать, если реле постоянно отключает питание? Проверить уровень напряжения в сети. Если оно стабильно выходит за пороги, нужно вызвать электрика из энергосети.
- Как выбрать мощность реле напряжения? Ориентируйтесь на номинал вводного автомата (например, автомат 32А — реле на 40А).
- Нужно ли ставить реле в каждую комнату? Нет, достаточно одного устройства на весь распределительный щит.
- Чем отличается реле напряжения от стабилизатора? Реле просто отключает питание при опасном вольтаже, а стабилизатор выравнивает его до нормы.
- Безопасно ли устанавливать реле самостоятельно? Только при полном обесточивании сети и наличии базовых знаний электрики.
- Какое время задержки оптимально для холодильника? От 180 до 300 секунд, чтобы давление в компрессоре успело выровняться.
- Можно ли использовать реле в трехфазной сети? Да, но для этого нужно покупать специальное трехфазное реле или ставить три однофазных.
Меры безопасности: При работе обязательно используйте диэлектрические перчатки и очки. Перед любым касанием клемм проверяйте отсутствие напряжения мультиметром. При работе с химией или очистке щитка обеспечьте проветривание помещения. Никогда не работайте в электрощитке с мокрыми руками или в сырой одежде.
