Монтаж электросчетчика в щиток: правила, материалы и инструменты

Монтаж электросчетчика требует строгого соблюдения норм ПУЭ и ГОСТ. Обычно такая работа занимает от 4 до 6 часов, а стоимость базового комплекта материалов начинается от 5 000 рублей. Чтобы понять, как установить счетчик электроэнергии в щиток, нужно разобраться в схеме подключения и требованиях энергосбыта. Правильный подход гарантирует безопасность жилья и отсутствие проблем с пломбировкой.

Особенности подготовки к работам

Работа считается средней сложности. Без базовых знаний электрики за дело лучше не браться. Сначала я всегда согласовываю модель прибора с энергосбытовой компанией, иначе пломбу просто не поставят. Важно выбрать время, когда отключение света не создаст коллапса в доме. Помните, что любые манипуляции с вводным кабелем до счетчика могут быть незаконными без специального допуска.

Подбор материалов и комплектующих

Для чистого монтажа подготовил всё заранее. Важно использовать негорючие материалы, чтобы избежать пожара при коротком замыкании. Покупать комплектующие лучше в специализированных магазинах электротехники, где дают сертификаты соответствия.

• Однофазный или трехфазный счетчик (согласно договору)
• Вводной автоматический выключатель
• Кабель ВВГнг с сечением под расчетную нагрузку
• Наконечники НШВИ для многожильного провода
• DIN-рейка для крепления модулей
• Саморезы и дюбели для фиксации щита
• Изолента или термоусадочные трубки
• Маркировочные бирки для каждой линии

Расчет материалов делается на один стандартный щит. Ниже привел таблицу с ориентировочными ценами.

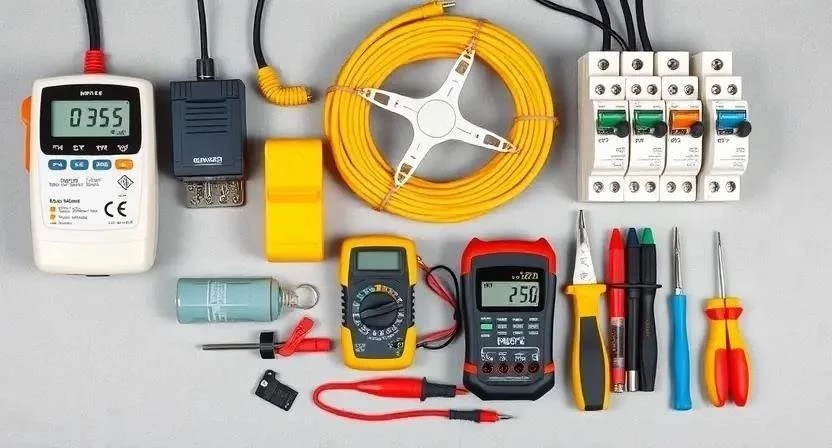

Инструментарий для электромонтажа

Инструмент должен быть качественным. Дешевые отвертки часто слизывают шлицы на клеммах счетчика, и это настоящий кошмар. Если нет своего набора, некоторые позиции можно взять в аренду в строительных центрах.

1. Индикаторная отвертка — проверка наличия фазы.
2. Стриппер — быстрая и аккуратная зачистка изоляции.
3. Пассатижи — обжимка наконечников и резка проводов.
4. Мультиметр — замер напряжения и проверка цепи.
5. Набор отверток (шлицевая и крестовая) — затяжка винтов.

Организация рабочего пространства

Первым делом полностью обесточил линию. Проверил отсутствие напряжения индикатором на всех жилах. Убрал из зоны работы мебель и лишний хлам, чтобы не спотыкаться. Обеспечил хорошее освещение, так как работа с тонкими проводами требует максимальной концентрации.

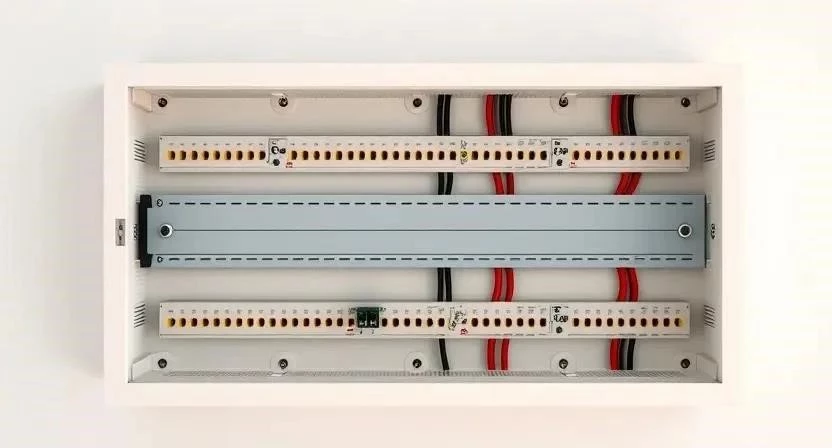

Монтаж корпуса и разметка

Стену очистил от пыли и грязи. Разметил точки крепления корпуса распределительного щита. Приложил уровень — перекос в пару градусов потом будет бесить при установке модулей. Просверлил отверстия для ввода кабеля, стараясь не повредить внутренние стенки бокса. Установил DIN-рейки, если они не встроены в корпус, и проверил их жесткость.

Пошаговый процесс установки

Теперь переходим к самому процессу. Важно соблюдать последовательность, чтобы не запутаться в проводах. Однажды я забыл обжать один провод наконечником НШВИ, и через месяц контакт начал греться. Теперь всегда проверяю каждый зажим с усилием.

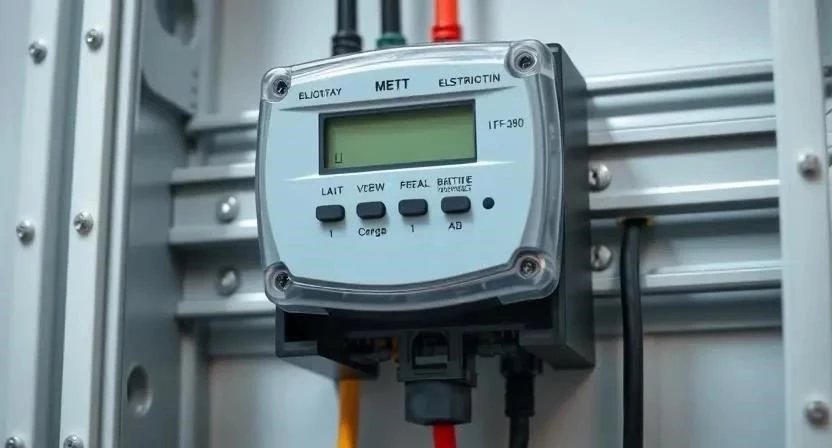

1. Фиксация счетчика на DIN-рейке. Защелкиваю прибор до плотного прилегания (10 мин).
2. Монтаж вводного автоматического выключателя перед счетчиком (10 мин).
3. Подключение фазного провода ввода к входной клемме счетчика (15 мин).
4. Подключение нулевого провода к соответствующей клемме (15 мин).
5. Соединение выхода счетчика с распределительной шиной (20 мин).

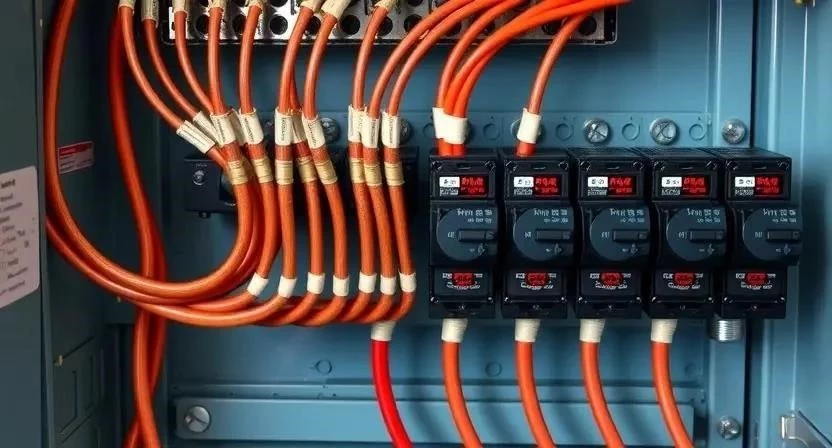

6. Установка и подключение групповых автоматов для разных комнат (30 мин).
7. Организация заземления через общую шину PE (20 мин).
8. Протяжка и проверка всех винтовых соединений отверткой (15 мин).
9. Проверка отсутствия короткого замыкания мультиметром (10 мин).
10. Подача напряжения и проверка работоспособности всех линий (5 мин).
11. Оформление акта установки в энергосбытовой компании (30 мин).
12. Пломбировка прибора инспектором (1 час).

Технические нюансы и требования

Обратите внимание на сечение провода. Если кабель слишком толстый, он просто не влезет в клемму счетчика. Я один раз пытался запихнуть 6 мм² туда, где было рассчитано на 4 мм² — в итоге повредил пластик клеммника. Также учитывайте влажность помещения. Если щиток стоит в сыром подвале, используйте корпус с защитой не ниже IP54. Если применяете герметики для ввода кабеля, дайте им высохнуть минимум 12 часов перед закрытием крышки.

Типичные ошибки новичков

Новички часто путают фазу и ноль на входе. Это ведет к неправильной работе прибора или даже его выходу из строя. Плохая затяжка винтов вызывает искрение и перегрев контактов. Видел щиток, где вместо ВВГнг использовали обычный ПВС. В итоге изоляция начала плавиться от нагрузки. Сразу заменил всё на негорючий кабель.

Как исправить ошибки:

• При перепутанной полярности — перекоммутировать провода строго по схеме.
• При плохом контакте — обжать жилу наконечником и затянуть винт с усилием.
• При неверном сечении — заменить кабель на соответствующий нагрузке по ПУЭ.
• При отсутствии заземления — проложить отдельный провод PE к шине.
• При нарушении ПУЭ — перенести щиток в доступное и безопасное место.

Расчет затрат на монтаж

Считаем деньги. Самостоятельный монтаж экономит прилично, но требует времени и наличия инструмента. При найме мастера цена будет зависеть от сложности щита и количества групп.

Эксплуатация и обслуживание

Раз в год я открываю щиток и подтягиваю все винты. От вибраций и перепадов температур контакты могут ослабнуть. Пыль удаляю аккуратно кисточкой или сжатым воздухом, чтобы не вызвать замыкание. Регулярно контролирую показатели счетчика, сравнивая их с квитанциями. Срок службы современного электронного прибора составляет около 10-15 лет.

Современные альтернативы

Сейчас популярны умные счетчики. Они передают данные в энергосбыт сами, не нужно ходить с тетрадкой. Также можно рассмотреть следующие варианты:

• Установка в отдельный уличный бокс (для загородных домов).
• Использование модульных систем сборки для быстрого расширения.
• Монтаж многофункциональных приборов с контролем мощности.
• Установка счетчиков с дистанционным управлением нагрузкой.
• Применение щитов с прозрачной дверцей для удобства проверки.
• Использование комбинированных систем (счетчик + УЗО).
• Монтаж в специализированные ниши со скрытым креплением.

Ставил в загородном доме уличный бокс с повышенной степенью защиты IP65. Это спасло оборудование во время сильного ливня, когда вода залила соседний старый щиток.

Часто задаваемые вопросы

Кто имеет право пломбировать счетчик?
Только уполномоченный сотрудник энергосбытовой компании или сетевой организации.

Можно ли ставить счетчик в жилой комнате?
По нормам ПУЭ это не рекомендуется. Лучшее место — коридор, тамбур или подъезд.

Какой автомат выбрать для однофазного ввода?
Обычно ставят на 25А или 32А, исходя из выделенной на квартиру мощности.

Как проверить правильность работы счетчика?
Включите один мощный прибор (например, чайник) и посмотрите, начали ли меняться цифры или крутиться диск.

Что делать при срыве пломбы?
Немедленно сообщить в энергосбыт. Самостоятельный ремонт пломбы приравнивается к хищению электроэнергии.

Нужно ли ставить УЗО перед счетчиком?
УЗО ставится после счетчика для защиты потребителей, перед ним — только вводной автомат.

Какое сечение провода использовать для ввода?
Для однофазного ввода в квартиру обычно используют ВВГнг 3х4 или 3х6 мм².

Меры безопасности

Работа с электричеством опасна для жизни. Обязательно используйте диэлектрические перчатки и инструмент с изолированными ручками. При работе с химией или герметиками обеспечьте проветривание. Никогда не работайте под напряжением. Если чувствуете запах гари или видите искрение — немедленно обесточьте сеть общим рубильником.
