Монтаж контактора в электрощит позволяет автоматизировать управление мощными потребителями, такими как бойлеры или системы теплого пола. Эта задача относится к работам средней сложности. Обычно процесс занимает от 2 до 3 часов. Стоимость комплектующих начинается от 1500 рублей. Разберемся, как установить контактор в электрощит квартиры правильно и безопасно.
Особенности подготовки к электромонтажу
Работа с электричеством требует базовых навыков и строгого соблюдения техники безопасности. Я всегда начинаю с полной проверки схемы питания, чтобы избежать короткого замыкания. Важно понимать, что любая ошибка в подключении может привести к выходу из строя дорогостоящей техники или возгоранию. Перед началом работ необходимо полностью обесточить линию. Использование индикаторной отвертки обязательно для подтверждения отсутствия напряжения на всех клеммах.
Комплектующие для монтажа

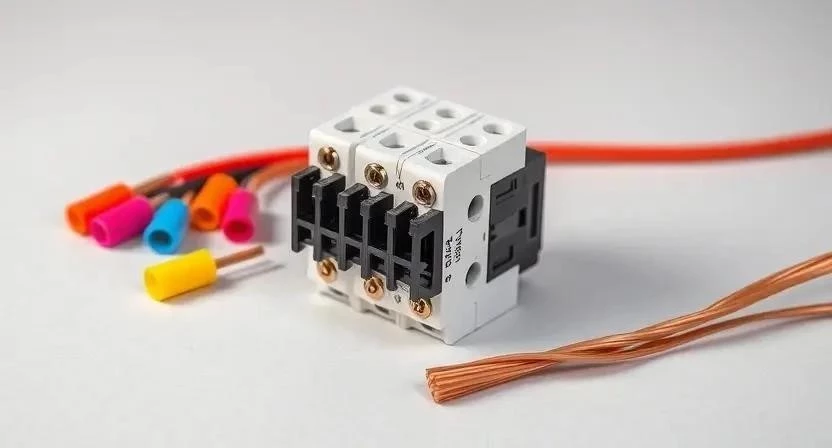

Для качественной сборки требуются сертифицированные материалы. Я рекомендую использовать только медные многожильные провода с соответствующим сечением. Количество модулей в щитке должно быть заранее рассчитано, чтобы устройство встало плотно.
- Контактор (модульный, на DIN-рейку)
- Провод ПВ-3 1.5 мм² (для цепи управления)
- Провод ПВ-3 2.5 мм² (для силовой части)
- Наконечники НШВИ 1.5 мм²
- Наконечники НШВИ 2.5 мм²
- Кабельные стяжки нейлоновые
- Маркировочные бирки для проводов
- Изолента ПВХ
| Наименование | Количество | Цена за ед. | |
|---|---|---|---|
| Контактор 25А | 1 шт. | 1200 руб. | 1200 руб. |
| Провод ПВ-3 (метр) | 5 м | 30 руб. | 150 руб. |
| Наконечники НШВИ (набор) | 1 уп. | 300 руб. | 300 руб. |
| Стяжки (упаковка) | 1 уп. | 100 руб. | 100 руб. |
| Маркеры кабельные | 1 набор | 200 руб. | 200 руб. |
Инструментарий электрика

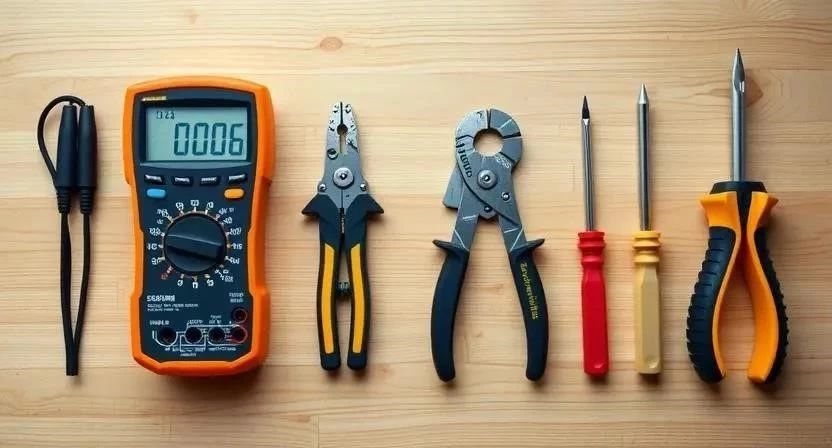

Правильный инструмент ускоряет работу и гарантирует надежность соединений. Не стоит использовать бытовые пассатижи там, где нужен специальный обжимной инструмент. Качественный кримпер исключает выскальзывание провода из наконечника.
- Набор диэлектрических отверток
- Стриппер для зачистки изоляции
- Кримпер для обжима НШВИ
- Мультиметр цифровой
- Индикаторная отвертка
- Фонарь налобный
- Бокорезы
| Инструмент | Назначение | Альтернатива |
|---|---|---|
| Стриппер | Снятие изоляции без повреждения жил | Канцелярский нож (рискованно) |
| Кримпер | Обжим наконечников НШВИ | Пассатижи (ненадежно) |
| Мультиметр | Проверка напряжения и прозвонка | Контролька |
| Индикаторная отвертка | Поиск фазы | Тестер напряжения |
| Отвертка PH2/PZ2 | Затяжка винтовых клемм | Универсальный шуруповерт |
Организация рабочего пространства
Освещение в зоне щитка должно быть максимально ярким. Я обычно использую мощный налобный фонарь, чтобы видеть каждое соединение. Доступ к распределительному узлу должен быть полностью свободен от мебели или бытовых предметов. Пол под щитком стоит застелить плотной пленкой или картоном. Это защитит поверхность от мелкого строительного мусора и обрезков изоляции.

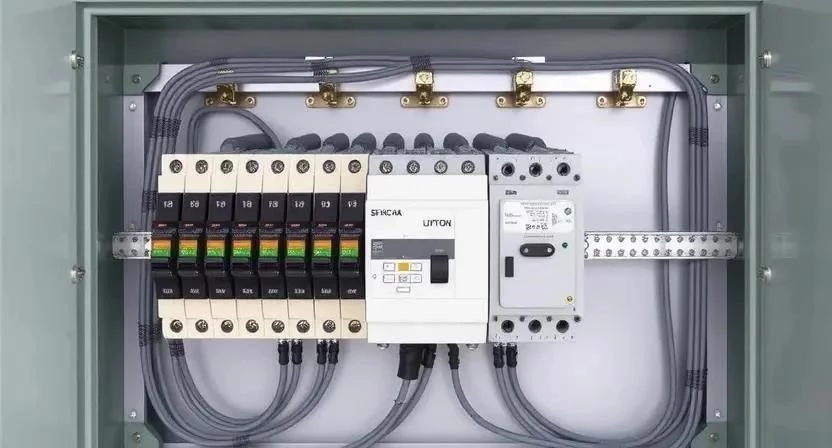

Подготовка внутреннего пространства щита
Сначала проводится ревизия текущего наполнения. Нужно убедиться, что на DIN-рейке осталось достаточно свободного места для нового модуля. Внутренние полости очищаются от пыли с помощью пылесоса или сжатого воздуха. Пыль может вызвать перегрев или привести к замыканию при монтаже. Я всегда проверяю затяжку всех существующих контактов в щите, так как от вибраций или перепадов температур винты могут ослабнуть.
Пошаговый процесс установки
Монтаж требует последовательности. Я заметил, что спешка на этапе разметки приводит к перекрещиванию проводов, что затрудняет последующий сервис.
- Полное обесточивание щита. Выключаю вводной автомат и проверяю отсутствие напряжения мультиметром.
- Разметка места на DIN-рейке. Определяю положение контактора относительно автоматов.

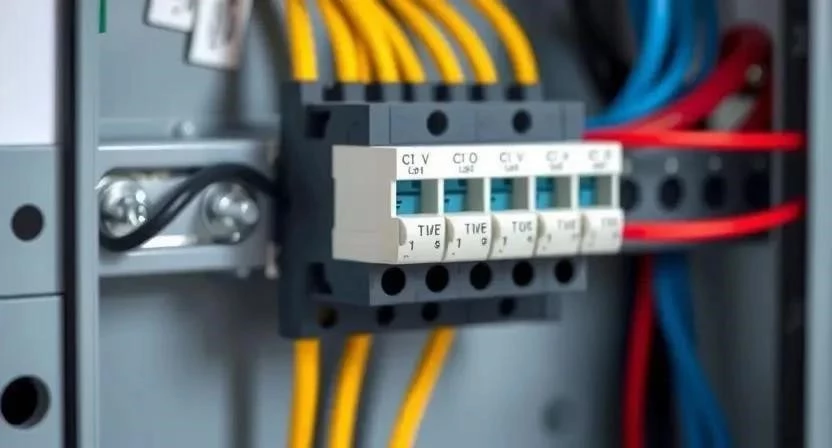

- Монтаж корпуса. Защелкиваю контактор на рейке до характерного щелчка.
- Подключение катушки управления. Соединяю контакты А1 и А2 с источником сигнала (выключатель или реле).
- Монтаж силовой части. Подключаю фазный провод на вход и выход силовых контактов.
- Маркировка. Надеваю бирки на каждый провод согласно схеме.
- Механическая проверка. Протягиваю все клеммы и слегка дергаю провода, проверяя фиксацию.
- Тестовый пуск. Включаю питание и проверяю срабатывание контактора под нагрузкой.
- Укладка кабелей. Аккуратно фиксирую провода стяжками вдоль бортов щита.
- Закрытие корпуса. Устанавливаю защитную панель и закрываю дверцу щитка.
| Этап | Время | Ключевой результат |
|---|---|---|
| Обесточивание и проверка | 10 мин | Безопасная рабочая зона |
| Установка на рейку | 5 мин | Фиксация устройства |
| Подключение цепей | 40 мин | Электрическая связь |
| Маркировка и стяжка | 20 мин | Порядок в щите |
| Тестирование | 15 мин | Работоспособность системы |
Из моего опыта: один раз я забыл затянуть клемму на контакторе 25А. Через неделю заметил характерный треск и запах горелого пластика. После подтяжки винта проблема исчезла, но изоляция провода успела подплавиться. Теперь я всегда перепроверяю затяжку дважды.
Технические нюансы и правила
Сечение провода должно строго соответствовать току нагрузки. Для силовой части использую ПВ-3 2.5 мм², если нагрузка до 4-5 кВт. Температурный режим работы устройства зависит от вентиляции в щите. Я рекомендую оставлять небольшой зазор между контактором и соседними автоматами для охлаждения. Важно проверить совместимость с автоматическими выключателями по току. Фазировка должна быть единообразной во всем щите, чтобы избежать путаницы при ремонте.
Я всегда использую наконечники НШВИ для многожильных проводов. Однажды попробовал просто зачистить жилы и зажать их винтом — через полгода провод начал выскальзывать из клеммы из-за температурного расширения.
Типичные ошибки при монтаже
Новички часто допускают промахи, которые приводят к авариям. Самое опасное — это недотяг клемм, что вызывает искрение и перегрев. Также часто используют слишком тонкий провод для силовой части, который просто плавится под нагрузкой.
- Перепутывание контактов катушки с силовыми клеммами.
- Отсутствие маркировки проводов, что делает поиск неисправности невозможным.
- Использование некачественных наконечников, которые слетают при затяжке.
- Монтаж в слишком тесном пространстве без учета теплового расширения.
- Игнорирование проверки отсутствия напряжения перед работой.
Расчет затрат на установку
Стоимость зависит от выбранного бренда контактора и сложности разводки в щите. Самостоятельный монтаж позволяет сэкономить на услугах электрика, но требует наличия инструмента.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 1850 руб. | 1850 руб. | 0 руб. |
| Работа | 0 руб. | 2500 руб. | 2500 руб. |
| Расходники | 200 руб. | 500 руб. | 300 руб. |
| 2050 руб. | 4850 руб. | 2800 руб. |
Эксплуатация и обслуживание
После завершения работ устройство требует периодического контроля. Раз в год я рекомендую проверять затяжку винтовых соединений. Это предотвращает окисление и нагрев контактов. Следите за отсутствием перегрева корпуса при максимальной нагрузке. Срок службы качественного контактора составляет 10-15 лет при правильном подборе по току. Если слышен слишком громкий или дребезжащий звук при включении, стоит проверить напряжение в сети.
Альтернативные способы управления
В зависимости от задачи можно использовать и другие устройства. Твердотельные реле работают бесшумно и имеют огромный ресурс, но требуют радиаторов охлаждения. Модульные пускатели подходят для очень больших нагрузок. Умные реле с высоким током позволяют управлять нагрузкой со смартфона, но часто имеют ограниченный ресурс контактов.
Я пробовал поставить обычное умное реле на бойлер 3 кВт без контактора. Через три месяца реле просто расплавилось. Теперь я использую схему, где умное реле подает сигнал на катушку контактора, а тот уже коммутирует силовую линию. Это самый надежный вариант.
Ответы на частые вопросы
Чем отличается контактор от реле? Контактор рассчитан на большие токи и имеет более мощные силовые контакты, реле обычно используется для слаботочных цепей управления.
Можно ли ставить в один щит с автоматами? Да, они монтируются на одну DIN-рейку, но контактор не заменяет автоматический выключатель — защита должна быть отдельной.
Какой ток выбрать для бойлера? Обычно достаточно контактора на 20-25А, чтобы иметь запас по мощности и избежать перегрева.
Почему слышен щелчок при работе? Это нормальный звук замыкания мощных контактов под действием электромагнита.
Как выбрать производителя? Рекомендую проверенные бренды (Schneider Electric, ABB, IEK), ориентируясь на бюджет и требования к надежности.
Что делать если контактор греется? Срочно проверить затяжку всех клемм и убедиться, что ток нагрузки не превышает номинал устройства.
Нужна ли отдельная защита для катушки? В большинстве случаев достаточно общего автомата, но для дорогого оборудования можно поставить отдельный предохранитель.
Меры безопасности
При выполнении работ обязательно используйте диэлектрические перчатки. Работа с электричеством запрещена в сырых помещениях без специального оборудования. Всегда проветривайте помещение при использовании изоляционных материалов с резким запахом. Никогда не работайте под напряжением — даже кратковременное касание фазы может быть фатальным. При работе на высоте используйте устойчивые стремянки.
