Монтаж распределительного узла требует точного расчета нагрузок и строгого соблюдения норм безопасности. Обычно установка электрощита в нишу или на стену занимает от одного до двух рабочих дней. Стоимость работ с материалами варьируется от 5 000 до 20 000 рублей в зависимости от сложности. Правильный подход гарантирует стабильную работу всей сети в доме.
Особенности подготовки к электромонтажу
Работа считается средней по сложности. Потребуются базовые навыки электромонтажа и умение пользоваться электроинструментом. Место выбираю согласно ПУЭ: в сухом, доступном месте, подальше от источников воды и газовых труб. Я всегда учитываю, чтобы доступ к автоматам оставался свободным для быстрого отключения питания.
Материалы для сборки системы
Для сборки использую проверенные бренды вроде Schneider Electric или ABB. Это исключает проблемы с совместимостью компонентов. Расход материалов зависит от количества групп света и розеток в квартире.
- Корпус распределительного щитка (встроенный или накладной)
- Автоматические выключатели разных номиналов
- Устройства защитного отключения (УЗО)
- Шина заземления и нулевая шина
- Кабель ВВГнг-LS подходящего сечения
- Крепежные дюбели и саморезы
- Наконечники НШВИ для многожильного провода
- Изолента и кабельные стяжки
- Маркировочные бирки для групп
| Материал | Количество | Расход на точку/ед. | Средняя цена | |
|---|---|---|---|---|
| Корпус щитка (на 24 мод.) | 1 шт. | 1 шт. | 2 500 руб. | 2 500 руб. |
| Автоматы 16А | 6 шт. | 1 шт. | 350 руб. | 2 100 руб. |
| УЗО 40А/30мА | 2 шт. | 1 шт. | 1 200 руб. | 2 400 руб. |
| Кабель ВВГнг 3х2.5 | 50 м | за метр | 70 руб. | 3 500 руб. |
| Наконечники НШВИ | 1 упак. | 100 шт. | 400 руб. | 400 руб. |

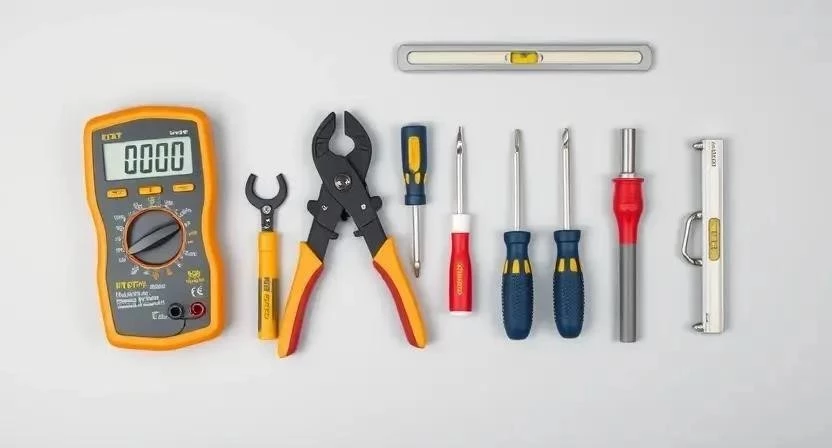

Инструментарий мастера
Инструмент должен быть качественным. Диэлектрические ручки — это вопрос моей безопасности. Если нет возможности купить дорогой комплект, часть позиций можно взять в аренду в строительном магазине.
- Перфоратор — для штробления и сверления
- Уровень — для контроля вертикали
- Набор диэлектрических отверток — для затяжки контактов
- Стриппер — для быстрой зачистки изоляции
- Мультиметр — для проверки напряжения и прозвонки
- Пассатижи и кусачки — для работы с проводом
- Нож электрика — для аккуратного снятия оболочки
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Перфоратор | Создание ниши, отверстия | Обязательно | 5 000 — 12 000 руб. |
| Уровень (60 см) | Выравнивание корпуса | Обязательно | 800 — 1 500 руб. |
| Стриппер | Снятие изоляции | Желательно | 1 200 — 3 000 руб. |
| Мультиметр | Тестирование цепей | Обязательно | 1 500 — 4 000 руб. |
| Набор отверток | Монтаж автоматики | Обязательно | 1 000 — 2 500 руб. |
Организация рабочего пространства
Сначала освобождаю пространство вокруг места установки. Укрываю мебель и пол плотной пленкой, чтобы бетонная пыль не осела на вещах. Ставлю мощный светодиодный прожектор, так как в нишах и темных углах работать неудобно. Весь строительный мусор собираю в мешки сразу после штробления, чтобы не дышать пылью.
Подготовка поверхности и разметка

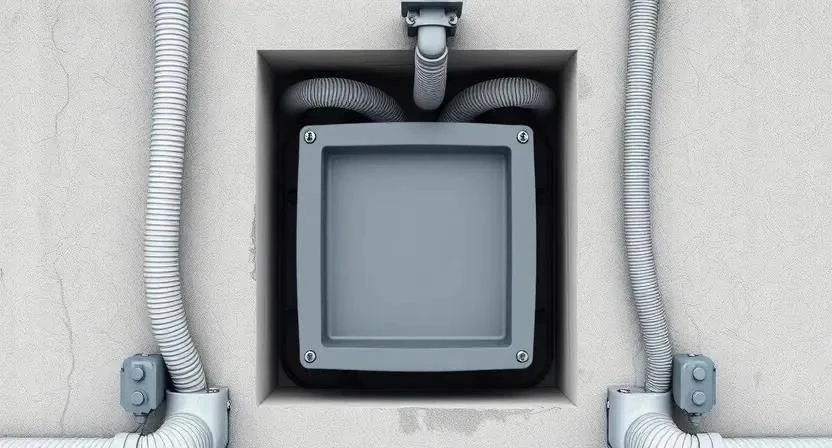

Начинаю с разметки. Отмечаю высоту щитка — обычно это 1.5-1.7 метра от пола. Если щиток встроенный, делаю штробление стен под размер корпуса. Проверяю вертикаль уровнем, иначе дверца будет закрываться криво или задевать стену. Грунтую внутреннюю часть ниши в два слоя с интервалом 3 часа. Это нужно для лучшего сцепления с последующей отделкой и защиты стены от влаги.
Пошаговая технология монтажа
Работаю строго по этапам. Однажды я заказал щиток, не замерив точно глубину стены, и в итоге пришлось расширять нишу, что заняло лишних три часа. Теперь всегда перепроверяю размеры дважды.
- Разметка и определение высоты (30 мин). Отмечаю границы корпуса и точки ввода кабелей.
- Подготовка посадочного места (2-4 часа). Штроблю стену под нишу или сверлю отверстия под накладной монтаж.
- Монтаж корпуса щитка (30 мин). Вставляю короб в нишу или прикладываю к стене.
- Фиксация корпуса (30 мин). Креплю щиток дюбелями. Проверяю уровень по горизонтали и вертикали.
- Завод кабельных линий (1 час). Завожу все гофры с кабелями ВВГнг в корпус через специальные вводы.
- Установка DIN-реек (20 мин). Монтирую направляющие для автоматики, если они не встроены.

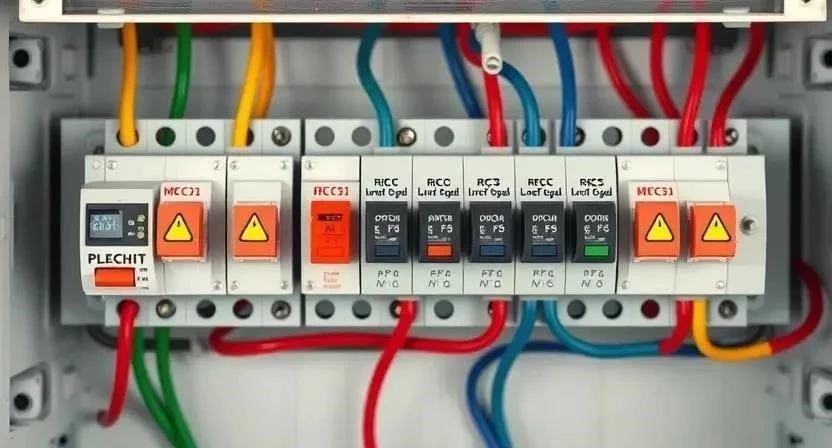

- Монтаж автоматики и УЗО (1 час). Расставляю модули по схеме: вводной автомат, затем УЗО, затем групповые автоматы.
- Подключение фазных и нулевых линий (2 часа). Соединяю провода с зажимами. Всегда использую наконечники НШВИ, чтобы жила не разлохматилась.
- Организация заземления (30 мин). Подключаю все заземляющие проводники к общей шине PE.
- Маркировка групп (30 мин). Подписываю каждый автомат: «Кухня», «Свет зал» и т.д.
- Проверка соединений (30 мин). Протягиваю все винты. Заметил, что при перетяжке винта можно сорвать резьбу, поэтому затягиваю с умеренным усилием.
- Установка лицевой панели (20 мин). Закрываю внутренности щитка декоративной дверцей.
- Тестирование системы (1 час). Подаю напряжение, проверяю работу каждого автомата и срабатывание УЗО кнопкой «Тест».
| Этап работ | Время | Особенности |
|---|---|---|
| Разметка и штробление | 3-5 часов | Использование респиратора и очков |
| Крепеж корпуса | 1 час | Строго по уровню |
| Монтаж модулей | 2 часа | Соблюдение схемы распределения |
| Коммутация проводов | 3 часа | Использование наконечников |
| Тестирование | 1 час | Проверка мультиметром |
Технические нюансы и условия
Температура в помещении при монтаже должна быть не ниже +5 градусов. Если вокруг ниши используется штукатурка, даю ей высохнуть до 7 дней перед финальной отделкой. Стараюсь брать все модули одного бренда. Это гарантирует, что автоматы будут плотно прилегать друг к другу на DIN-рейке без зазоров.
Типичные ошибки новичков
Часто вижу, как люди экономят на мелочах, а потом переделывают всё заново. Я сам в начале пути забыл про маркировку, и через месяц не мог вспомнить, какой автомат отключает розетку в ванной.
- Неправильный выбор глубины ниши — щиток выпирает из стены или не встает до конца.
- Отсутствие заземления — критическая ошибка, ведущая к ударам током от корпуса техники.
- Недотянутые контакты — приводят к нагреву провода, искрению и возможному пожару.
- Игнорирование норм ПУЭ — установка щитка в сыром помещении или слишком высоко/низко.
- Отсутствие УЗО на влажных зонах — риск поражения током в ванной или на кухне.
Расчет стоимости установки
Считаю расходы исходя из среднего ценового сегмента. Самостоятельный монтаж позволяет сэкономить приличную сумму, но требует уверенности в своих силах.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница/Экономия |
|---|---|---|---|
| Материалы (базовый набор) | 7 000 | 7 000 | 0 руб. |
| Работа по монтажу | 0 | 6 000 | 6 000 руб. |
| Расходники (дюбели, изолента) | 500 | 500 | 0 руб. |
| Аренда инструмента | 1 000 | 0 (свой) | -1 000 руб. |
| 8 500 | 13 500 | 5 000 руб. |
Эксплуатация и уход
После завершения работ через полгода обязательно проверяю затяжку всех винтов. От вибраций или температурных колебаний контакты могут ослабнуть. Раз в год очищаю корпус от пыли с помощью пылесоса на низкой мощности. Срок службы качественной автоматики составляет около 15-20 лет при соблюдении нагрузок.
Сравнение вариантов исполнения
Выбор типа щитка зависит от стадии ремонта. Встроенный вариант выглядит эстетично, он полностью скрыт в стене. Накладной монтаж выбираю, если стены уже отделаны и штробить их нельзя. Полувстраиваемые модели — компромисс для тонких перегородок.
По материалам корпуса: пластик дешевле и проще в монтаже, он не проводит ток. Металлические корпуса более долговечны и обеспечивают лучшую защиту при пожаре, но требуют обязательного заземления самого корпуса.
Ответы на частые вопросы (FAQ)
На какой высоте вешать щиток?
Оптимально 1.5-1.7 метра от уровня чистого пола. Это удобно для доступа и безопасно для детей.
Можно ли ставить электрощит в ванной?
Категорически нет. По ПУЭ щиток должен находиться в сухом помещении. В ванной допускается только установка локального УЗО в специальном влагозащищенном корпусе.
Как выбрать количество модулей?
Считаю все необходимые автоматы и УЗО, затем добавляю 20-30% запаса на случай расширения сети в будущем.
Чем крепить щиток в гипсокартон?
Использую специальные дюбели-бабочки или креплю корпус к профилям каркаса через саморезы.
Нужно ли использовать гофру внутри щитка?
Нет, внутри корпуса провода укладываются свободно, но аккуратно, с использованием стяжек.
Что делать, если ниша оказалась слишком глубокой?
Заполняю пространство за щитком гипсовой смесью или использую проставочную рамку.
Можно ли ставить автоматы разных брендов в один щит?
Технически можно, но я не рекомендую. Разная ширина и форма зажимов могут привести к неплотному прилеганию.
Меры безопасности
Работа с электричеством опасна. Всегда использую резиновые перчатки и защитные очки при штроблении. Перед началом любых работ с проводами полностью отключаю вводной автомат и проверяю отсутствие напряжения мультиметром. При работе с химией (грунтовка, герметик) обеспечиваю проветривание помещения. Никогда не работаю с электроинструментом с поврежденным кабелем питания.
