Монтаж дополнительных элементов в распределительный щит позволяет компактно организовать электросеть в доме. Обычно такая задача занимает от 1 до 3 часов, а сложность оценивается как средняя. Стоимость реализации проекта зависит от выбранного бренда модульного оборудования. Поймем, как установить модульный звонок и розетку в электрощиток своими руками, чтобы система работала надежно и безопасно.
Базовые требования и подготовка
Сначала стоит оценить свои навыки работы с электрикой. Для выполнения задачи достаточно базовых знаний, но строгое соблюдение техники безопасности обязательно. Я всегда начинаю с проверки всех соединений, так как ошибки в щитке могут привести к серьезным последствиям. По времени процесс займет около пары часов, если все детали уже под рукой. Оптимально проводить работы в светлое время суток при хорошем освещении.
Перечень комплектующих
Для качественной сборки потребуются специализированные детали. Я рекомендую использовать только сертифицированные модули, которые плотно садятся на стандартную рейку.

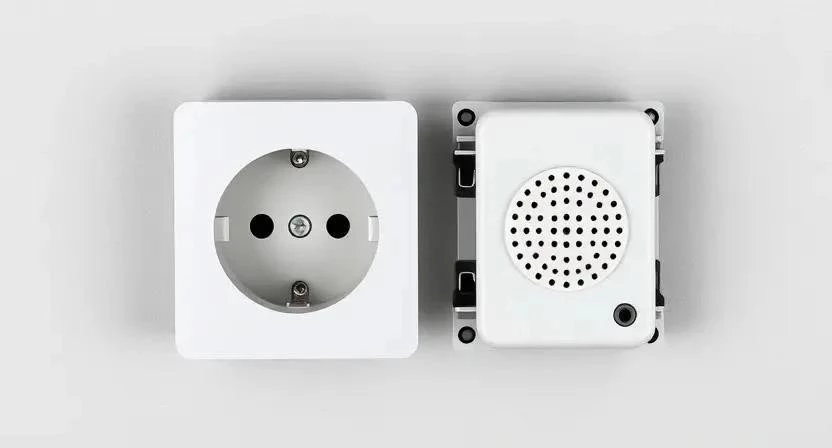

- Модульный звонок на DIN-рейку
- Модульная розетка (одномодульная или двухмодульная)
- Провод ПВ-3 (ПуГВ) сечением 1.5 или 2.5 мм²
- Наконечники НШВИ соответствующего сечения
- Маркировочные бирки для кабелей
- Фиксаторы для DIN-рейки
- Изоляционная лента или термоусадка
- Клеммники для разводки (если требуется)
Расход материалов зависит от количества устанавливаемых модулей. Ниже приведена таблица с ориентировочными данными на один комплект.
| Наименование | Расход на 1 модуль | Примерная цена |
|---|---|---|
| Модульный звонок | 1 шт. | 800 — 1500 руб. |
| Модульная розетка | 1 шт. | 600 — 1200 руб. |
| Провод ПВ-3 (ПуГВ) | 0.5 — 1 м | 50 — 100 руб. |
| Наконечники НШВИ | 4-6 шт. | 20 — 40 руб. |
| Маркировка | 2-3 шт. | 10 — 20 руб. |
Инструментарий для электромонтажа

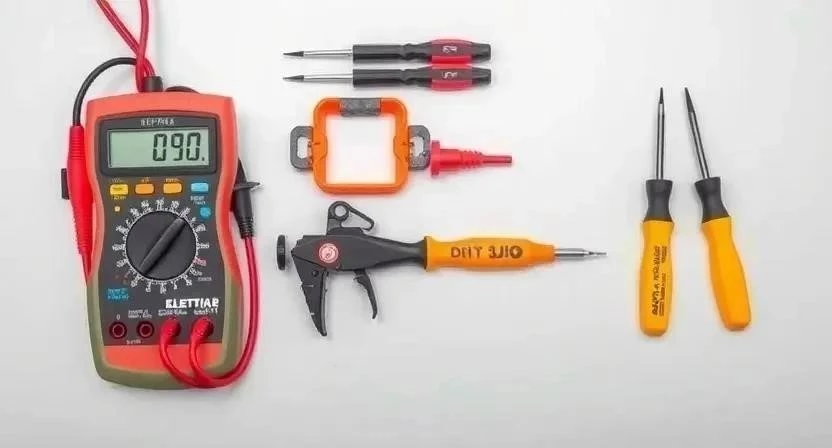

Подготовьте заранее весь необходимый инструмент. Использование диэлектрических ручек — это не прихоть, а залог вашей безопасности.
- Набор диэлектрических отверток (крест, шлиц)
- Стриппер для быстрой зачистки изоляции
- Мультиметр или индикаторная отвертка
- Пассатижи с изолированными ручками
- Пресс-клещи (кримпер) для наконечников
- Нож электрика
- Фонарь с направленным светом
| Инструмент | Назначение | Альтернатива |
|---|---|---|
| Мультиметр | Проверка напряжения | Индикаторная отвертка |
| Стриппер | Снятие изоляции | Канцелярский нож (осторожно) |
| Кримпер | Опрессовка НШВИ | Пассатижи (менее надежно) |
| Диэлектрическая отвертка | Затяжка винтов | Обычная отвертка (рискованно) |
| Пассатижи | Загиб и обрезка жил | Бокорезы |
Организация рабочего места
Обеспечьте качественное освещение рабочей зоны. Я заметил, что при плохом свете легко перепутать фазный провод с нулевым. Освободите доступ к электрощиту, убрав все лишние вещи вокруг. Проверьте, чтобы в зоне монтажа не было посторонних предметов, которые могут упасть внутрь корпуса или помешать движению рук.

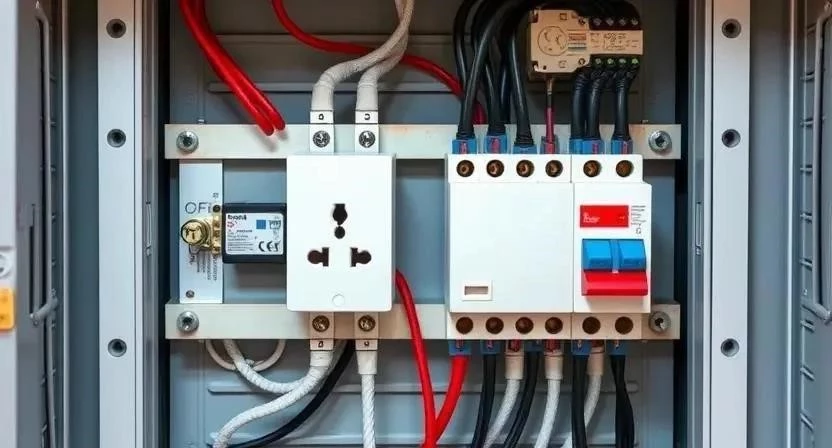

Приведение щитка в порядок
Чистота внутри бокса влияет на долговечность оборудования. Очистите внутреннюю часть от пыли и строительного мусора с помощью пылесоса или сухой кисти. Проверьте наличие свободного места на DIN-рейке, чтобы модули не стояли вплотную к перегревающимся автоматам. Убедитесь, что сама рейка надежно закреплена в корпусе и не люфтит при нажатии.
Алгоритм установки модулей
Действуйте строго по инструкции. Помните о безопасности: работа под напряжением запрещена!
- Полное обесточивание щитка. Выключите вводной автомат и проверьте отсутствие напряжения мультиметром. Однажды я решил сэкономить время и не стал проверять фазу, в итоге получил ощутимый удар током из-за остаточного заряда. Больше так не делаю. (10 мин)
- Разметка мест установки. Определите, где будет стоять розетка, а где звонок, чтобы обеспечить удобный доступ. (5 мин)
- Монтаж на рейку. Установите модули на DIN-рейку до характерного щелчка фиксатора. (5 мин)
- Подготовка кабеля. Нарежьте отрезки провода ПВ-3 нужной длины с запасом 2-3 см. (10 мин)
- Зачистка и опрессовка. Снимите изоляцию стриппером и наденьте наконечники НШВИ. Я столкнулся с тем, что без наконечников многожильный провод разлохмачивается, и контакт получается слабым. (15 мин)
- Подключение фазы. Соедините фазный провод от соответствующего автоматического выключателя с клеммой модуля. (10 мин)
- Подключение нуля. Подведите нулевой провод к общей шине N. (10 мин)
- Монтаж заземления. Для розеток обязательно подключите провод к шине PE. (10 мин)
- Выходные линии. Подключите провода, идущие к кнопке звонка или потребителям розетки. (15 мин)
- Затяжка контактов. Проверьте все винтовые соединения. Они должны быть затянуты плотно, но без фанатизма, чтобы не сорвать резьбу. (10 мин)
- Визуальный контроль. Убедитесь, что провода не перехлестываются и нет оголенных жил вне клемм. (5 мин)
- Тестирование. Подайте напряжение и проверьте работоспособность звонка и розетки. (5 мин)
- Маркировка. Подпишите модули и провода для удобства будущего обслуживания. (10 мин)
- Закрытие щитка. Установите дверцу на место. (5 мин)
| Этап | Время | Особенности |
|---|---|---|
| Обесточивание и проверка | 10 мин | Использовать мультиметр |
| Установка модулей | 10 мин | Фиксация до щелчка |
| Подготовка проводов | 25 мин | Обязательно НШВИ |
| Электрические соединения | 40 мин | Соблюдение полярности |
| Проверка и запуск | 20 мин | Контроль затяжки винтов |
Технические особенности монтажа

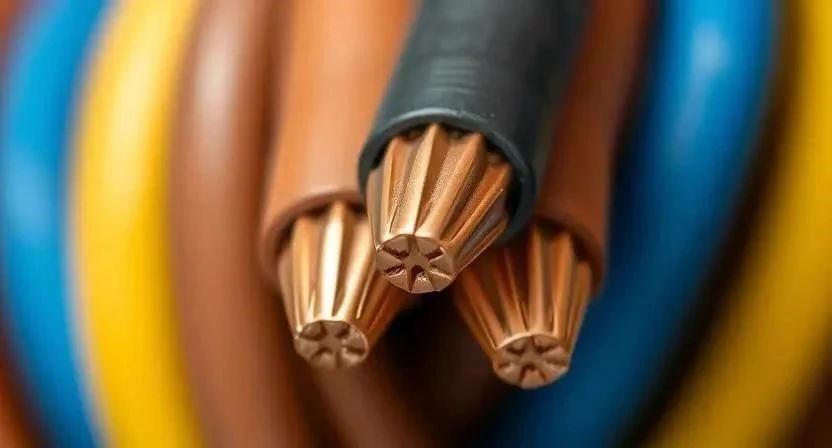

Обратите внимание на температурный режим внутри щитка. Если рядом стоят мощные автоматы, которые ощутимо греются, оставьте между ними и розеткой небольшой зазор. Проверьте совместимость модулей с шириной вашей DIN-рейки. Самое важное — использование наконечников для многожильного провода. Без них жилы сплющиваются винтом, что ведет к ухудшению контакта и перегреву.
Типичные промахи при установке
Часто новички допускают ошибки, которые могут привести к пожару или поломке оборудования. Я однажды видел случай, когда из-за плохо затянутого винта в модульной розетке пластик вокруг клеммы просто расплавился.
- Слабая затяжка клемм, что вызывает искрение и нагрев.
- Подключение модулей напрямую к вводу без защитного автомата.
- Применение провода с сечением меньше требуемого (например, 0.75 вместо 1.5 мм²).
- Перепутывание фазы и нуля, что опасно для некоторых типов оборудования.
- Отсутствие заземления в модульной розетке.
Смета на материалы и работы
Рассчитаем затраты на установку одного звонка и одной розетки. Цены указаны средние по рынку.
| Статья расходов | Своими руками (руб) | С мастером (руб) |
|---|---|---|
| Модульный звонок | 1000 | 1000 |
| Модульная розетка | 800 | 800 |
| Расходники (провод, НШВИ) | 150 | 150 |
| Работа электрика | 0 | 2500 — 4000 |
| 1950 | 4450 — 5950 |
Экономия при самостоятельном монтаже составляет от 2500 до 4000 рублей.
Правила эксплуатации и сервис
После завершения работ не забывайте о сервисе. Рекомендую раз в год проводить протяжку всех винтовых соединений, так как от вибраций и перепадов температур металл может «поплыть». Следите за индикацией напряжения, если она предусмотрена в модулях. Срок службы качественного модульного оборудования обычно составляет 10-15 лет при правильной эксплуатации.
Другие способы реализации
Существуют и иные подходы к решению задачи. Можно использовать внешние блоки питания для звонков, если нужно запитать систему с другим напряжением. В современных домах я всё чаще ставлю умные реле вместо обычных модулей — это позволяет управлять звонком с телефона. Сравнение с традиционными розетками в стенах показывает, что модульный вариант в щитке гораздо удобнее для сервисных нужд, но менее доступен для повседневного использования.
Ответы на популярные вопросы
Можно ли ставить розетку в щиток без автомата?
Категорически нет. Это опасно, так как при коротком замыкании в подключенном приборе сгорит вся линия или произойдет пожар.
Какой провод лучше использовать для внутренних соединений?
Оптимален ПВ-3 (ПуГВ) из-за его гибкости и устойчивости к изгибам внутри тесного щитка.
Что делать, если модуль не фиксируется на DIN-рейке?
Проверьте ширину рейки и чистоту зацепа модуля. Возможно, фиксатор заклинило или рейка деформирована.
Нужна ли заземляющая шина для модульного звонка?
Если корпус звонка пластиковый и нет требований к заземлению по схеме, то не нужна. Но для розеток шина PE обязательна.
Как выбрать мощность модульной розетки?
Ориентируйтесь на ток автомата, который её защищает. Обычно это 10А или 16А.
Безопасно ли ставить розетку рядом с автоматами?
Да, если соблюдены все нормы монтажа и соблюдено расстояние, исключающее перегрев.
Чем отличаются модульные звонки от обычных?
Они монтируются на стандартную DIN-рейку, что упрощает сборку щита и обслуживание.
Можно ли использовать скрутки в электрощитке?
Нет, скрутки в щитках запрещены. Только винтовые клеммы, пружинные зажимы или пайка с изоляцией.
Как маркировать провода в щитке?
Используйте специальные пластиковые кольца с буквами или цифрами, которые надеваются на провод.
Какой инструмент обязателен для новичка?
Индикаторная отвертка, пассатижи и качественный набор отверток с изоляцией.
Меры безопасности: при работе используйте защитные перчатки. Если приходится сверлить корпус щитка, обязательно наденьте очки и респиратор. Всегда проверяйте отсутствие напряжения перед касанием жил. Не оставляйте щиток открытым, если в доме находятся дети или домашние животные.
