Автоматизация освещения или работы бойлера начинается с правильного монтажа оборудования в распределительном щите. Установка таймеров и реле времени в щиток позволяет существенно экономить электроэнергию и упрощает быт. Обычно такая работа занимает от 2 до 4 часов в зависимости от сложности схемы. Стоимость комплектующих для базового набора начинается от 1500 рублей. Правильный подход к монтажу гарантирует безопасность всей электросети в доме.
Особенности электромонтажных работ по автоматизации
Электромонтаж требует базовых знаний схемотехники и предельной осторожности. Я всегда советую новичкам сначала детально изучить маркировку клемм на выбранном устройстве. Сложность работ оцениваю как среднюю, так как здесь важно не просто соединить провода, а правильно настроить логику работы. Вам понадобится четкое понимание того, как распределяются фаза и ноль в вашей сети. Оптимальное время для проведения таких работ — выходной день, когда можно спокойно обесточить дом, не создавая неудобств близким.

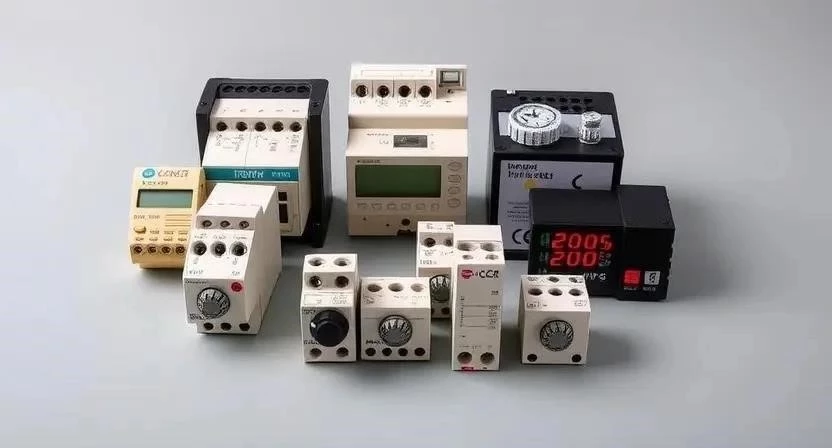

Подбор необходимых материалов
Для работы подбираю устройства строго под конкретную задачу. Если нужно включать свет по расписанию каждый день, беру суточный таймер. Для уличного освещения, которое должно зависеть от заката и рассвета, лучше подходит астрономическое реле. Для сложных графиков (например, полив сада в разные дни недели) использую недельный таймер.
- Суточный таймер (модульный)
- Недельный программируемый таймер
- Астрономическое реле времени
- Кабель ПВ-3 (ПуГВ) сечением 2.5 мм2
- Наконечники НШВИ (под сечение кабеля)
- Клеммы WAGO для разводки
- Маркировочные бирки для проводов
- Диф-автомат для защиты линии
- Дополнительный отрезок DIN-рейки
- Изолента ПВХ
Все комплектующие лучше покупать в специализированных электротехнических магазинах, чтобы избежать подделок. Примерные цены зависят от бренда: бюджетные варианты стоят дешевле, но премиальные серии служат дольше и работают тише.
| Материал | Количество | Расход на проект | Цена за ед. (ср.) | |
|---|---|---|---|---|
| Реле времени (недельное) | 1 шт. | 1 шт. | 1800 руб. | 1800 |
| Кабель ПВ-3 2.5 мм2 | 1 шт. | 3-5 метров | 60 руб/м | 300 |
| Наконечники НШВИ | 1 уп. | 10-15 шт. | 200 руб. | 200 |
| Клеммы WAGO | 1 уп. | 5-10 шт. | 300 руб. | 300 |
| Маркировка (бирки) | 1 набор | 10 шт. | 100 руб. | 100 |

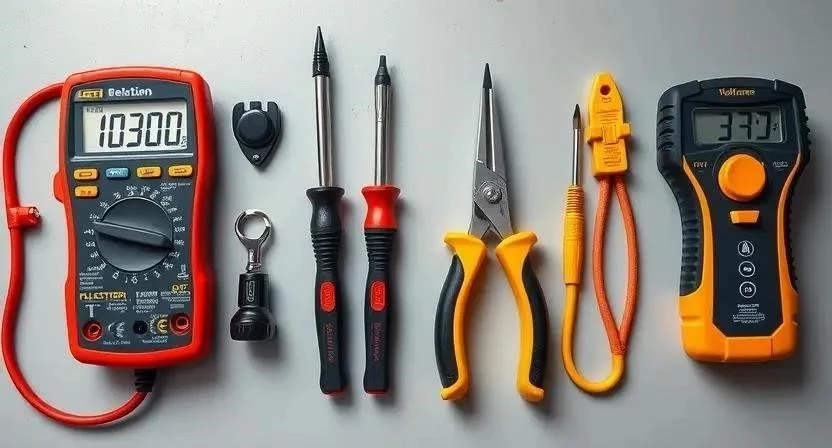

Инструментарий для монтажа
Без нормального инструмента лезть в щиток просто опасно. Я использую только диэлектрический инструмент с качественной изоляцией. Некоторые пытаются сэкономить и использовать обычные пассатижи, но для работы с тонкими жилами ПВ-3 это не подходит.
- Отвертка индикаторная — для проверки наличия фазы
- Мультиметр — замер напряжения и прозвонка цепей
- Стриппер — быстрое и аккуратное снятие изоляции
- Набор отверток (PH2, PZ2, плоская) — для затяжки клемм
- Пресс-клещи (кримпер) — для обжима наконечников
- Пассатижи с изоляцией — для правки проводов
- Фонарик налобный — чтобы руки оставались свободными
Специализированное оборудование вроде стриппера или кримпера можно взять в аренду в строительных центрах, если планируете сделать такой монтаж один раз. В остальных случаях покупка базового набора окупится при первом же ремонте.
Подготовка помещения и зоны работ
Первым делом полностью обесточиваю электрощиток. Выключаю вводной автомат и обязательно перепроверяю отсутствие напряжения индикаторной отверткой на каждой шине. Работа под напряжением недопустима. Убираю из зоны доступа все посторонние предметы, чтобы не споткнуться. Чтобы строительная пыль не попала в механизмы новых реле, застилаю пол вокруг щитка плотной тканью или пленкой.

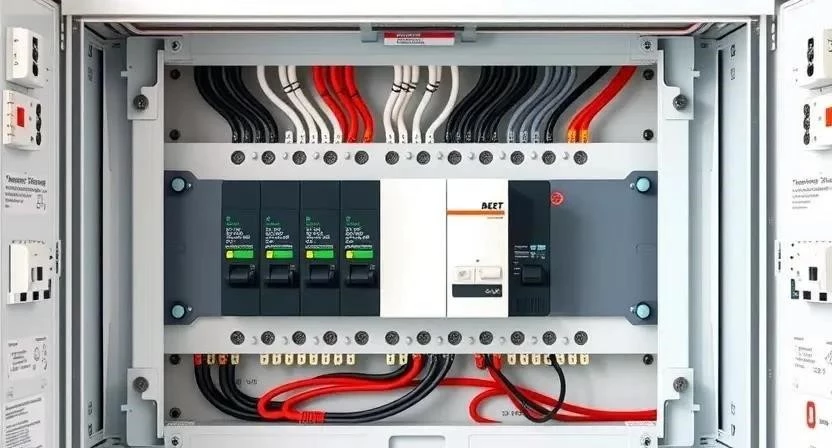

Приведение щитка в готовность
Внимательно осматриваю внутреннее пространство щита. Проверяю, чтобы DIN-рейка была закреплена жестко и не прогибалась под весом автоматов. Очищаю поверхность от пыли и остатков штукатурки с помощью пылесоса. Если места в обрез, аккуратно переставляю существующие автоматы более плотно друг к другу. Убеждаюсь, что для нового реле остается зазор в 5 мм с каждой стороны для естественной вентиляции. Если рейка повреждена, заменяю ее на новую, иначе устройство может неплотно прилегать и люфтить.

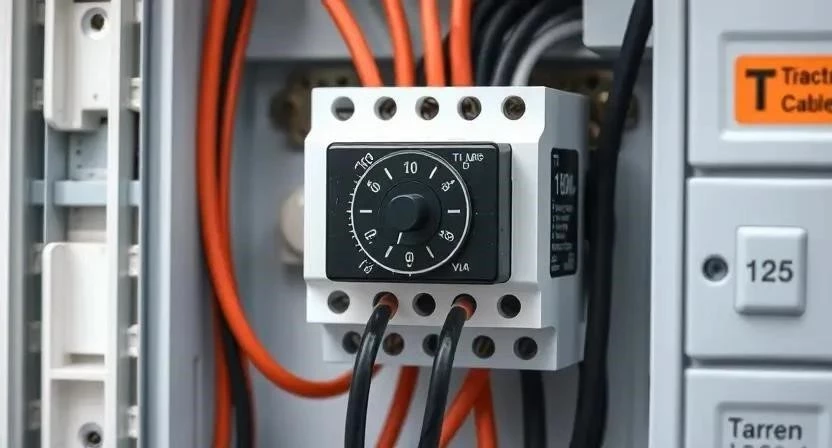

Пошаговая технология установки
Однажды я забыл обжать наконечники НШВИ на тонком многожильном проводе, и в итоге контакт начал греться. Теперь я никогда не экономлю время на этом этапе — обжим обязателен для надежного соединения.
- Разметка места установки устройства на DIN-рейке (5 мин).
- Фиксация таймера на рейке до щелчка зажима (2 мин).
- Подключение фазного провода к питающему контакту реле (10 мин).
- Подключение нулевого провода к соответствующей клемме (10 мин).
- Монтаж провода нагрузки (от реле к потребителю) (15 мин).
- Маркировка всех новых проводов бирками для удобства обслуживания (10 мин).
- Установка текущего времени и даты в меню устройства (5 мин).
- Программирование интервалов включения и выключения (15 мин).
- Финальная протяжка всех винтовых соединений отверткой (10 мин).
- Проверка цепи мультиметром в режиме прозвонки (5 мин).
- Подача напряжения на вводной автомат (2 мин).
- Тестовый запуск системы в ручном режиме (10 мин).
| Этап | Время | Особенности выполнения |
|---|---|---|
| Монтаж на рейку | 2-5 мин | Проверить плотность фиксации |
| Подключение питания | 20 мин | Использовать наконечники НШВИ |
| Подключение нагрузки | 15 мин | Соблюдать сечение кабеля |
| Настройка программы | 20 мин | Проверить AM/PM в настройках |
| Тестирование | 15 мин | Проверить срабатывание реле |
Важный нюанс: при подключении нагрузки убедитесь, что сечение провода соответствует мощности прибора. Если вы подключаете мощный бойлер, обычного реле может быть недостаточно — в этом случае я ставлю промежуточное контакторное реле, чтобы основной таймер не сгорел от высокого тока.
Технические нюансы и безопасность
Соблюдение полярности в электромонтаже — это закон. Фаза должна приходить строго на соответствующую клемму, указанную в схеме. Я всегда сверяю максимальный ток реле с суммарной мощностью нагрузки. Если ток превышает допустимый, устройство выйдет из строя очень быстро. Также обращаю внимание на совместимость: устройства разных производителей могут иметь разные типы зажимов, поэтому заранее проверяю, подходят ли мои наконечники под конкретную модель реле.
Разбор типичных ошибок
Помню случай, когда заказчик сам перепутал фазу с нулем в суточном таймере — устройство просто сгорело при первом включении, так как внутренняя защита не справилась. Это самая частая ошибка новичков.
К другим проблемам относятся:
- Перегрузка реле: подключение слишком мощного оборудования без контактора.
- Слабая затяжка винтов: приводит к искрению и оплавлению изоляции.
- Отсутствие маркировки: через год невозможно понять, какой провод куда ведет.
- Игнорирование заземления: создание опасной ситуации при пробое изоляции.
- Неправильная настройка часового пояса в астрономическом реле.
- Монтаж вплотную к мощным автоматам, которые сильно греются.
- Использование тонкого провода для мощной нагрузки.
Чтобы избежать этих проблем, всегда используйте мультиметр для проверки фазы и не жалейте времени на качественный обжим проводов.
Расчет стоимости установки
Я считаю затраты на примере установки одного недельного таймера в стандартный щиток. Цены могут варьироваться в зависимости от региона и выбранного бренда оборудования.
| Статья расходов | Количество | Средняя цена | |
|---|---|---|---|
| Недельный таймер | 1 шт. | 1800 руб. | 1800 |
| Расходные материалы (кабель, клеммы) | комплект | 600 руб. | 600 |
| Работа мастера (монтаж и настройка) | 1 услуга | 2500 руб. | 2500 |
| ИТОГО с мастером | — | — | 4900 |
| Вариант выполнения | Затраты | Срок | Экономия |
|---|---|---|---|
| Своими руками | 2400 руб. | 3-4 часа | 2500 руб. |
| С приглашением электрика | 4900 руб. | 1-2 часа | 0 руб. |
Эксплуатация и уход
После завершения монтажа система готова к работе. Раз в полгода я рекомендую проверять затяжку винтовых клемм. От вибраций или температурных перепадов контакты могут ослабнуть, что приведет к нагреву. Срок службы качественного модульного реле составляет около 10 лет. Эксплуатировать систему на полную мощность можно сразу после успешного тестового запуска.
Альтернативные способы автоматизации
Пробовал я ставить умные розетки в сыром подвале, но они начали глючить через месяц из-за влажности. Модульное реле в щитке оказалось в разы надежнее и стабильнее.
Существуют и другие варианты автоматизации:
- Умные розетки Wi-Fi — дешево, просто, но зависят от интернета.
- Системы умного дома (Zigbee) — высокая функциональность, но дорогой вход.
- Фотореле — срабатывают только по свету, не учитывают время.
- Программируемые контроллеры — для сложных промышленных задач.
- Механические таймеры-розетки — самый бюджетный, но шумный вариант.
Ответы на частые вопросы (FAQ)
Как выбрать таймер? Если график простой — берите суточный. Для сада или офиса с разными режимами в будни и выходные — недельный.
Можно ли подключить несколько устройств к одному реле? Да, если их суммарная мощность не превышает допустимый ток реле (обычно 16А). Для больших нагрузок используйте контактор.
Нужен ли заземляющий провод? Заземление подключается к корпусу прибора (если он металлический) и к нагрузке, само реле обычно изолировано.
Что делать при сбое питания? В большинстве реле есть встроенный аккумулятор для сохранения настроек. Если его нет, придется перепрограммировать время.
Как перепрограммировать таймер? Через меню на лицевой панели или с помощью специальных переключателей (сегментов) на диске.
Насколько это безопасно? При соблюдении правил монтажа и использовании защиты (УЗО, автоматы) система полностью безопасна.
Какие бренды лучше? Рекомендую проверенных производителей: ABB, Schneider Electric или качественные бюджетные серии вроде IEK при условии правильного подбора мощности.
