Лучшие кнопочные и сенсорные диммеры
Legrand Etika 672218
С помощью данного изделия можно включать и выключать свет в комнате, а так же регулировать яркость освещения. Он подходит для ламп суммарной мощностью до 400 Вт. Механизм «Legrand Etika 672218» состоит из двух кнопок. Левая кнопка предназначена для включения и выключения освещения, а вторая для настройки уровня освещенности в помещении. Под клавишами прибора имеется светодиод, который в емкостном режиме работы горит красным цветом, а зеленым при индуктивном режиме. Один из этих режимов можно задать принудительно. Так же в данной модели можно задать автоматическую память, которая при включении будет выдавать яркость, используемую перед этим. Эту функцию при необходимости можно отключить.
Кнопки включения и регулировки изготовлены из АБС-пластика, который не будет менять свой цвет под воздействием солнечных лучей. Механизм изделия выполнен из поликарбоната. «Legrand Etika 672218» имеет защиту IP20.
Средняя стоимость составляет 3000 рублей.
Legrand Etika 672218
Достоинства:
- Выпускается в двух цветовых вариантах;
- Есть функция памяти;
- Простой монтаж;
- Надежный производитель.
Недостатки:
Не найдены.
Legrand Valena Allure 722762
Особенностью данной модели является то, что она подходит для любых типов осветительных приборов. Максимально можно подключить до 10 ламп. Включение освещения будет постепенным, через 2 секунды после включения, будет установлена яркость, которая была отрегулирована при последнем использовании изделия. «Legrand Valena Allure» имеет три режима работы: обычный режим диммирования, ночной режим, когда яркость будет постепенно уменьшать и полностью отключится спустя 60 минут, а так же режим установленной яркостью (0%, 33%, 60% и 100%). Так же стоит отметить, что данная модель имеет встроенную защиту от перегрузок и короткого замыкания. Управлять данной моделью можно дистанционно, а так с помощью кнопок.
Средняя стоимость составляет 4500 рублей.
Legrand Valena Allure 722762
Достоинства:
- Подходит для всех типов ламп;
- 3 режима работы;
- Защита от перегрузок.
Недостатки:
Отсутствует индикаторная подсветка.
Delumo
Данная модель имеет сенсорное управление, а так же большое разнообразие цветовых панелей. Благодаря этому изделие легко впишется в любой интерьер и станет его гармонично дополнять. К данному устройству можно подключить один светильник или группу, состоящую из нескольких ламп. При этом изменение всех параметров будет происходить одновременно у всей группы. С помощью «Delumo» можно включать и выключать свет, регулировать его яркость, а так же здесь имеется функция плавного включения. Так же стоит отметить, что прибор автоматически отключится спустя 10 часов после его включения.
Данная модель не требует монтажа в стену. «Delumo» имеет батарейку, которой хватит на несколько лет активного использования. А его функционирование осуществляется за счет установки в сеть радиодиммера, который будет контролировать все подаваемые сигналы.
Средняя стоимость составляет 2100 рублей.
Delumo диммер
Достоинства:
- Возможно управление несколькими источниками света;
- Лицевая панель изготовлена из стекла и имеет более 20 цветовых вариантов;
- Плавное включение;
- Подходит к любому типу ламп.
Недостатки:
Нет.
Сенсорный радиоуправляемый диммер LIVOLO
Светорегулятор «LIVOLO» имеет сенсорную панель, изготовленную из стекла. Выпускается в 4 цветовых вариантах, которые впишутся в любой стиль интерьера. С помощью «LIVOLO» можно легко заменить обычный выключатель. К тому же у вас появятся преимущества в плавном включении и выключении света, что будет особенно полезным в темное время суток, а так же имеется возможность настройки яркости освещения, что продлит срок эксплуатации ваших ламп. Регулировка параметрами происходит быстро и не требует больших усилий, поскольку датчики данной модели сразу же реагируют на любые действия. Так же «LIVOLO» можно управлять с помощью пульта, что избавит вас от совершения лишних движений.
«LIVOLO» имеет степень защиты IP20. А максимальная нагрузка на один прибор составляет 500 Вт.
Средняя стоимость составляет 2000 рублей.
Сенсорный радиоуправляемый диммер LIVOLO
Достоинства:
- Возможно дистанционное управление;
- 4 цветовых варианта;
- Плавное включение.
Недостатки:
Не часто встречается в магазинах.
Способы подключения к сети 220 В
В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:
-
Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.
- Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).
Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.
Схемы для одной ленты
Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.
Схема подключения одной светодиодной ленты к 220 В
При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².
Если длина должна быть более 5 метров (2, 3 ленты и более)
Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.
Как подключить две светодиодные ленты к 220 В. Один из вариантов
Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод
Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов. При таком подключении все ленты будут светиться одинаково
Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже)
При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).
Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.
Вариант подключения с двумя адаптерами
На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).
Как запитать мощные ленты
Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.
Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения
При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.
Для чего предназначен?
Диммер являет собой электронное устройство, позволяющее по мере необходимости изменять мощность в электрической цепи, осуществлять регулировку в большую и меньшую стороны. Зачастую с помощью этого технического устройства контролируют осветительную нагрузку в помещении, меняя яркость света.
Светодиоды, галогенные лампы и обычные лампы накаливания могут управляться при помощи регулятора. Если посмотреть на фото диммера электронного типа, то станет понятно, что устройство компактно, отличается эффектным внешним видом и может превосходно вписаться в интерьер современного дома или квартиры.
Виды светорегуляторов
Ленты, как ты знаешь, бывают монохромными и многоцветными. Самые распространенные варианты многоцветных лент – RGB (красный, зеленый синий) и RGB+W (красный, зеленый синий, белый). Отличие обычной RGB от RGB+W в том, что в первом случае в ленте используются отдельные светодиоды различных цветов, расположенные одиночно или группами, но поочередно: R-G-B-R-G…
RGB лента, собранная из светодиодов разных цветов
В RGB+W ленте используются четырёхцветные светодиоды, состоящие из нескольких расположенных в одном приборе кристаллов. Активируя те или иные кристаллы, можно добиться появления множества дополнительных цветов, включая белый. Также можно выделить трёхцветные трёхкристальные светодиоды RGB 5050, работающие также по принципу смешивания цветов.
Для многоцветных вариантов лент, естественно, нужны специальные типы диммеров, способные независимо управлять тремя каналами.
Дополнительно диммеры для светодиодных лент различают по:
- методу управления;
- способу монтажа и расположению;
- дополнительным функциям.
Метод управления
По методу управления светодиодной лентой диммеры можно разделить на следующие четыре группы:

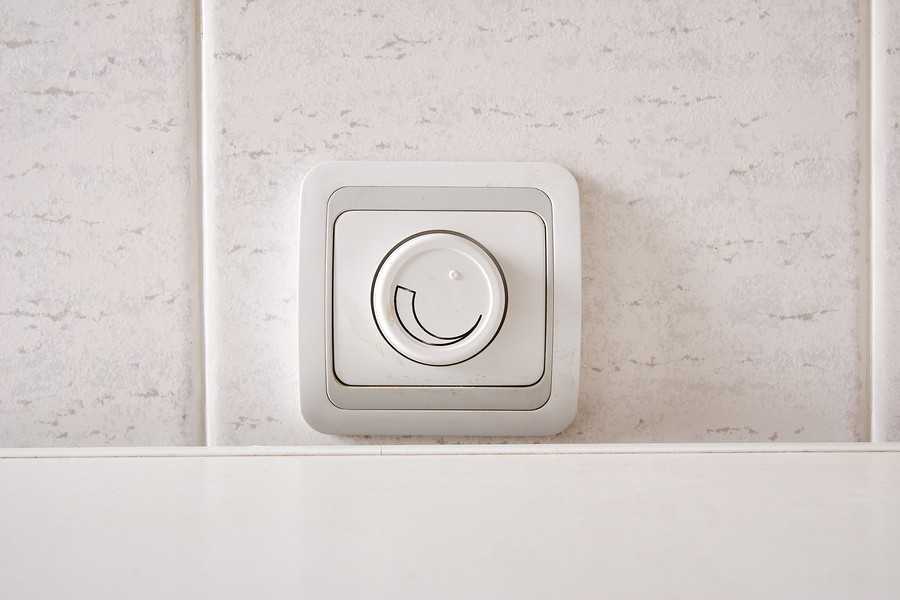

поворотные. Регулировка яркости ленты в таких диммерах производится при помощи обычной поворотной ручки. При этом включение/выключение может производиться как поворотом ручки, так и нажатием на нее;
Купить
кнопочные. В таких приборах регулировка яркости освещения производится при помощи обычных клавиш, как на выключателе, или механических кнопок;
Настенный и мини-диммеры с управлением механическими кнопками
Купить
сенсорные. Управление прибором производится сенсорными кнопками. На них не нужно нажимать, достаточно к ним просто прикоснуться;
Купить
дистанционно управляемые. Установка необходимого уровня освещенности у этой категории регуляторов производится дистанционно при помощи беспроводного ИК или радиопульта. Некоторые подобные устройства имеют встроенный модуль Wi-Fi или микрофон. Первыми можно управлять с мобильного устройства, вторыми – голосом.
Одноцветный и RGB светорегуляторы c пультом ДУ
Способ монтажа и расположения
Выпускаемые сегодня диммеры для лент имеют различное конструктивное исполнение. В зависимости от поставленных задач и дизайнерской задумки ты можешь выбрать наиболее подходящую тебе конструкцию.
Для монтажа на стену
Обычно (но необязательно) такие устройства имеют вид и типоразмеры обычного выключателя. Они утапливаются в стену либо имеют накладную конструкцию. Очень удобный вариант при организации освещения или подсветки жилых комнат.
Для скрытого монтажа около ленты
Иногда настенной конструкцией пользоваться неудобно или установить ее проблематично (к примеру, не хочется делать повторный ремонт). В этом случае диммер можно разместить возле ленты или в любом удобном месте. К примеру, скрыть за элементами интерьера или в межпотолочном пространстве. Тут отлично подойдет прибор для скрытого монтажа. Управлять таким устройством придется дистанционно: при помощи проводного или беспроводного пульта.
Этот диммер имеет дистанционное управление, поэтому его можно разместить в любом удобном месте
Дополнительные функции
Современные диммеры, кроме своей основной задачи по регулировке яркости, могут выполнять огромное количество дополнительных функций. С появлением микроконтроллеров это перестало быть дорогим удовольствием. Обычно такие диммеры называют контроллерами светодиодной ленты, поскольку светорегуляторами их назвать уже сложно.
Наиболее интересные из функций, выполняемых контроллерами:
- Включение по таймеру (имитация присутствия хозяина).
- Создание световых эффектов (бегущий свет, периодическое затухание, смена цвета и пр.).
- Режим светомузыки (используется встроенный микрофон).
- Интеграция в умный дом или подключение к ПК по проводному интерфейсу.
- Входы для подключения внешних датчиков (тревожных, света и пр.).
- Возможность самостоятельного программирования.
Этот контроллер для светодиодных лент уже не назовешь диммером: он выполняет несколько десятков дополнительных функций, может программироваться и интегрироваться в умный дом
Схема включения светодиода в выключатель в квартире
Схема и внешний вид выключателя
Как видите, устройство состоит лишь из двух элементов – токоограничивающего резистора и источника света.
Многих людей, не имеющих отношения к радиоэлектронике, эта схема может поставить в тупик. Ведь ставим мы светодиод в выключатель 220В переменного напряжения, хотя сам светодиод рассчитан на напряжение 2-12В постоянного. И основная лампа, по идее, тоже должна светиться при таком подключении.
Как и почему это работает?
Вспомним школьный курс физики:
- Напряжение – разность потенциалов с двух концов проводника. Чем выше напряжение, там быстрее электроны бегут по проводам.
- Сила тока – плотность электронов в проводнике. Когда в электрической цепи на пути электронов встречается участок с большим сопротивлением, часть из них отдает свою энергию этому участку.
Когда сила тока (плотность потока электронов) значительно больше, чем этот участок способен пропустить, излишки энергии преобразуются в тепло. Если бы перед диодом не было резистора, сила тока, проходящая через него, во много раз превысила бы его номинальные параметры, превратив кристалл диода в облачко. В этой схеме резистор исполняет роль вентиля, отсекая большую часть тока. Через саму лампу накаливания также будет протекать ток, но сила его настолько мала, что спираль раскаляться не будет.
В чем различия диммеров?
Если вы собрались использовать выключатель с регулировкой яркости, сперва нужно узнать какие они бывают. И вообще все ли светодиодные лампы можно диммировать?
Диммеры различаются по следующим критериям:
- По типу монтажа;
- по исполнению и способу управления;
- по способу регулирования.
Давайте разберемся по подробнее с каждым из них.
По типу монтажа
Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.
Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.
Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.
По исполнению
По исполнению регулятор света для светодиодных и ламп накаливания может быть:
- Поворотным;
- поворотно-нажимного типа;
- кнопочным;
- сенсорным;
Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.
Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.
Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.
Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.
По способу регулировки
Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.
Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.
По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.
Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».
Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).
Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.
Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.
Диммеры для светодиодных лент. Виды и особенности. Применение
Диммеры для светодиодных лент, нужны чтобы менять яркость свечения. Изменение происходит из-за уменьшения мощности, подаваемой на ленту. Уменьшая интенсивность света, вы можете продлить срок службы осветительного прибора, создать более комфортную для отдыха обстановку или, наоборот, смоделировать праздничное динамичное освещение.
Применение
Диммеры пользовались популярностью в эпоху ламп накаливания, и многие думали, что с распространением светодиодных источников они постепенно уйдут с рынка. Но этого не произошло.
Регуляторы яркости света научились применять к энергосберегающим и даже светодиодным лампам. Их устанавливают и на светодиодные ленты, добиваясь красивых эффектов.
Диммеры для светодиодных лент любят использовать дизайнеры освещения, расставляя акценты на деталях комнаты или архитектурного сооружения.
Регуляторы освещения можно встраивать в элементы настенных и потолочных конструкций, делая их незаметными. Встречаются накладные экземпляры и модули, работающие от батареек.
У многих моделей предусмотрены программы управления, что делает их похожими на контроллеры для светодиодных лент.
Для управления RGB лентами необходим трехканальный диммер, который меняет подаваемую мощность на каждый канал в отдельности. Такое устройство управляет не только яркостью, но и цветом. Нажимая определенное количество раз на клавишу регулировки, вы переводите осветительный прибор в нужный режим.
Какие бывают диммеры для светодиодных лент
Для светодиодных лент выпускают устройства, рассчитанные на 12 В и 24 В
Существует отличие по мощности, и на это тоже надо обращать внимание. Диммеры управляют монохромными и многоцветными лентами
Регулировка бывает:
Регулировка бывает:
Механической с помощью кнопок или колесика.
Дистанционной с помощью пульта.
Акустической, когда прибор реагирует на резкий звук (щелчок, хлопок).
Сенсорной, когда прибор реагирует на прикосновение.
Дистанционное управления удобно тем, что позволяет контролировать яркость на расстоянии 10-30 м от выключателя. Радиус действия зависит от особенностей конструкции пульта. Механическое управление самое простое по конструкции, поэтому недорогое по стоимости и надежное.
Поскольку светодиоды являются особыми осветительными элементами, регулировать их яркость обычными диммерами для ламп накаливания сложно. Применяют ШИМ-схемы (широтно-импульсная модуляция), в которых ширина импульса изменяет интенсивность свечения.
Размеры у разных моделей диммеров тоже отличаются. Длина миниатюрного прибора составляет всего 3 см, в то время как блок с радиоволновым управлением достигает 10 и более см в длину. Габариты актуальны, если стоит задача сделать прибор незаметным для глаз, спрятать в коробку от влаги и пыли.
Подключение
Для подключения диммера, к нему надо подсоединить с одной стороны провода источника питания. Красный провод традиционно «+», а черный «-».
К выходу диммера подключают светодиодную ленту, по-прежнему обращая внимание на полярность. Плюс должен быть подключен к плюсу, а минус к минусу
Иногда все клеммы расположены с одной стороны
Иногда все клеммы расположены с одной стороны.
В этом случае надо изучить схему подключения и маркировку.
Нельзя использовать диммеры для светодиодных лент, для ламп накаливания.
Если выбрать дешевый некачественный диммер, то светодиодная лента будет мигать, а затухание не всегда будет заметным. От этого портится зрение, появляется раздражение и усталость.
Неправильное освещение причинит вред здоровью, а сам источник света быстро утратит положительные характеристики.
Покупать необходимо только регуляторы, рассчитанные на работу с определенными осветительными приборами, а при подключении соблюдать инструкцию.
Диммер для светодиодной ленты на 12 вольт своими руками
Диммер для светодиодной ленты в простейшем виде – это регулируемый источник постоянного напряжения линейного типа, в котором значение выходного напряжения должно изменяться от 0 до 12В. Принципиальная схема такого самого простейшего устройства показана ниже. Её главными элементами являются биполярный транзисторы КТ819 и простой переменный резистор на 10 кОм.
Стабильная работа схемы обеспечивается при подаче на вход постоянного напряжения 12-14 вольт, которое предварительно было выпрямлено и сглажено емкостным фильтром. Регулировка напряжения на выходе достигается за счёт вращения ручки потенциометра (переменного резистора).
К недостаткам такого самодельного диммера относятся:
- невысокий уровень КПД;
- низкая точность диммирования, которая во многом зависит от качества переменного резистора;
- низкая нагрузочная способность, так как весь ток нагрузки протекает через транзистор КТ819. При подключении светодиодной ленты большой длины, транзистор следует устанавливать на радиатор.
Более высокими эксплуатационными показателями обладают схемы диммеров, в основе работы которых лежит принцип широтно-импульсной модуляции. Одно из таких решений рассмотрено в статье «Схема ШИМ-регулятора яркости светодиодов». Она прекрасно подходит для сборки диммера для светодиодной ленты своими руками и имеет ряд преимуществ по сравнению с первым вариантом:
- более высокий КПД и нагрузочную способность, которая зависит только от мощности транзистора;
- транзистор работает в ключевом режиме на частоте более 1 кГц;
- таймер NE555 стабильно работает от любого источника постоянного тока напряжением 5-18В.
Диммер для светодиодной ленты представляет собой электротехническое устройство, сочетающее в едином корпусе выключатель и светорегулятор, устанавливаемое в цепь управления светодиодной лентой. Его работа основывается на плавной регулировке, принцип реостата, уровня напряжения подаваемого в цепь освещения. За счет этого производится регулировка яркости освещения от 0 до 100 %. Устанавливается и подключается к сети диммер одинаково с выключателем.
Некоторые производители монтируют в микросхему диммера дроссель, при помощи которого можно отсечь помехи и шумы, создаваемые во время работы.
Рейтинг лучших, качественных дистанционных моделей
Для управления такими устройствами применяется специальный пульт дистанционного управления (ДУ). Как правило, пульт идет в комплекте с приобретаемым регулятором. Для контроля над регулятором в этом случае используется радиосигнал либо инфракрасное излучение. Нужно отметить, что модели, работа которых осуществляется при помощи радиосигнала, стоят гораздо дороже. Это обусловлено тем, что пульт ДУ, подающий радиосигналы, позволяет корректировать уровень освещения даже в том случае, если пользователь находится за пределами помещения.
LN-RF8B (5-24V, 80-384W, ПДУ сенсор 2.4G)
Эта популярная среди потребителей модель обладает повышенными показателями мощности (16А). Прекрасно подойдет для управления системами освещения. Кроме того, этот прибор оснащен усиленными клеммами и поставляется вместе с сенсорным пультом ДУ (2,4ГГц). Подходит для управления 4 зон. Используемый тип связи – RF. Минимальное выходное напряжение – 5 В, максимальное – 24 В. Поддерживает накладной тип монтажа.
LN-RF8B (5-24V, 80-384W, ПДУ сенсор 2.4G)
Достоинства:
- Пульт ДУ сенсорный;
- Хорошие показатели мощности;
- Подходит для одновременного контроля 4 зон.
Недостатки:
- Габариты;
- Стоимость (2349 рублей).
APEYRON 300/600 ВТ 12/24В IP20 с пультом
Подходит для одноцветных LED — лент. Поддерживает беспроводное радиочастотное управление, которое осуществляется благодаря использованию пульта ДУ. Обладает следующим функционалом: включение, выключение осветительных приборов, увеличение/уменьшение уровня яркости освещения (4 режима), использование 3 динамических режимов. Также эта модель поддерживает ночной режим работы и оснащена функцией задержки включения. Благодаря использованию пульта ДУ, пользователь может самостоятельно задавать уровень яркости и цветовой температуры работающей светотехники.
APEYRON 300/600 ВТ 12/24В IP20 с пультом
Достоинства:
- Функционал;
- Качество сборки;
- Наличие нескольких динамических режимов;
- Небольшой вес (0,24кг);
- Доступная стоимость (1799 рублей).
Недостатки:
Ecola 48Вт/12В, 96Вт/24В ИК — пульт
Эта модель является инфракрасным светорегулятором, который позволяет пользователю самостоятельно задавать уровень яркости и подбирать режим свечения монохромных (одноцветных) LED — лент. Для управления используется пульт ДУ. Передача команд осуществляется благодаря инфракрасному сигналу, который исходит из пульта непосредственно на сам приемник.
Показатель максимальной нагрузки этого светорегулятора составляет не больше 4А на один канал. LED — лента подключается к светорегулятору через специальный штекерный разъем (без пайки). Подходит для подключения одноцветных (до 48 Вт) и монохромных (до 96 Вт) LED — лент.
Ecola 48Вт/12В, 96Вт/24В ИК — пульт
Достоинства:
- Функционал;
- Возможность дистанционного контроля;
- Стоимость (170 рублей);
- Монтаж (для соединения используются специальные разъемы).
Недостатки:
Принцип действия
У всех моделей диммеров схожие схемы контроля яркости освещения. Отличия кроются в наличии дополнительных элементов для придания плавности свечению и устойчивости нижних пределов.
На рисунке внизу показано предназначение клеммных колонок в диммере.
Конденсатор заряжается через переменный резистор. Как только зарядка становится достаточной, открывается симистор и загорается лампочка. После этого симистор закрывается. На отрицательной полуволне наблюдается аналогичный процесс.
На рисунке внизу показана схема действия выключателя с регулировкой интенсивности освещения.
За счет подбора величин резисторов и конденсаторов осуществляет замена начальных и конечных периодов зажигания лампы, а также стабильность ее свечения.
Заключение
Существует несколько вариантов сделать светодиодную ленту диммированной. Каждый из них имеет свои достоинства и недостатки. Но все они позволяют создать комфортную и эффективную систему для качественного управления яркостью источников света. В пользу какого именно способа сделать выбор (диммируемый блок питания или установка диммера), зависит от некоторых критериев, описанных в статье. Помните, что ключом к успеху здесь будет не только верный выбор диммера, но и правильная его установка.
Сенсорный диммер для светодиодных лент
Этот маленький девайс стал широко применяться при подключении светодиодных лент. Благодаря своим габаритам, его можно смонтировать непосредственно в корпус алюминиевого профиля.
Подключение происходит путем напайки проводов от светодиодной ленты с одной стороны и проводов питания от блока с другой.
На плате имеется сенсорная площадка реагирующая на легкие нажатия. Коротким нажатием подсветка включается или выключается. Длительное нажатие дает возможность плавно регулировать световой поток от минимального до максимального.
Рассчитаны такие экземпляры обычно на напряжение вольта.
Есть модели на которые вообще не нужно нажимать. Они реагируют на приближение предмета или руки, так называемые смарт диммеры.
Они представляют из себя светорегуляторы на основе инфракрасного сенсора и микроконтроллера. Микроконтроллер отвечает за плавное включение-выключение подсветки.
Такие девайсы и светодиодные ленты очень удобно монтировать на кухне в рабочей зоне столешницы, в шкафчиках или в подсветке пола.
Еще их применяют в лабораториях и на других промышленных объектах, где требуется минимизировать контакты рук с любыми поверхностями.
Здесь управление световым потоком происходит только через пульт. Никаких ручек, колесиков и т.п.
Однако в отличие от инфракрасных диммеров, у радиоуправляемых есть возможность посылать сигнал сквозь различные препятствия — перегородки, навесной потолок, и даже через стену в соседнюю комнату.
Такими моделями запитываются одноцветные светодиодные ленты.
Если для RGB вариантов есть специальные контроллеры, которые помогают менять не только цвета, но и интенсивность подсветки, то для одноцветных SMD лент, такие диммеры лучшее решение.
Это бывает очень удобно, когда вообще не хочется изменять дизайн на стенах и втыкать туда дополнительные элементы. Диммер прячется за потолком или другими перегородками, либо вообще монтируется непосредственно в электрощиток в коридоре квартиры.
Заказать себе с доставкой на дом качественные диммеры, от давно зарекомендовавших себя брендов — Schneider Electric, Legrand, Werkel можно здесь.
Другие не менее полезные и шикарные модели (с европейским сертификатом соответствия), можно подобрать у наших китайских товарищей отсюда.
