Ток светодиода: как определить основные параметры электросети для подключения диода (рабочее напряжение, сила тока, мощность led)

Как определить параметры светодиода по внешнему виду?

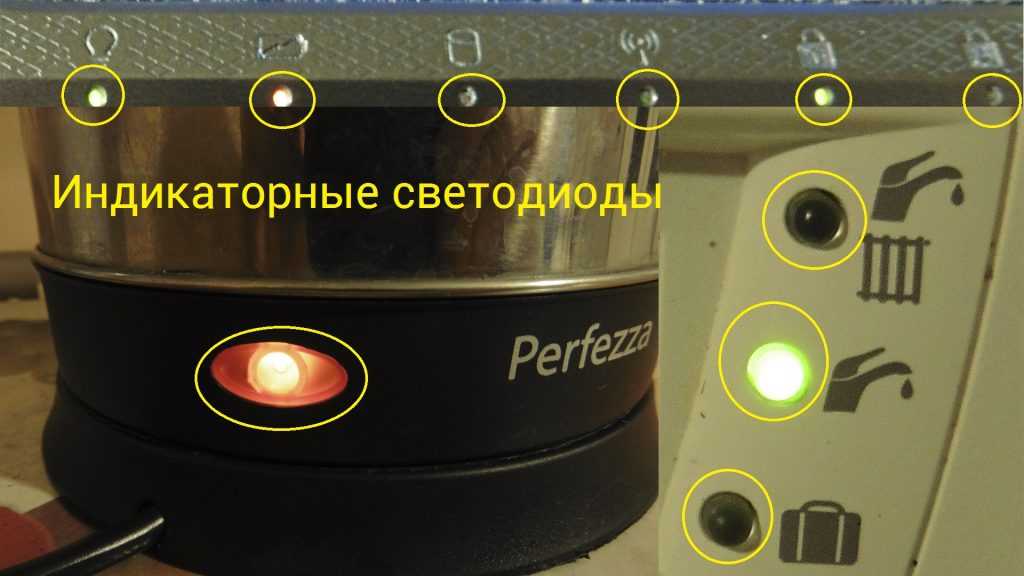

Следующим подходом пользуются более опытные электронщики. Однако в нем нет ничего сложного. Преимущественное большинство светодиодов разделяется на индикаторные и общего назначения. Индикаторные, как правило, менее ярко светят, чем остальные. Это и понятно, ведь для индикации очень яркий свет не нужен. Индикаторные светодиоды применяются для сигнализации работы различных электронных устройств. Например, при включении в розетку, они показывают, что устройство находится под напряжением. Они встречаются в чайниках, ноутбуках, выключателях, зарядных устройствах, компьютерах и т.п. Электрические параметры их вне зависимости от внешнего вида следующие: ток – 20 мА = 0,02 А; напряжение в среднем 2 В (от 1,8 В до 2,3 В).

Светодиоды общего назначения светят ярче предыдущих, поэтому могут использоваться в качестве осветительных приборов. Однако для индикации тоже пойдут, если снизить ток. Как ни странно, но преобладающее большинство и таких светодиодов имеют значение номинального тока потребления тоже 20 мА. А вот напряжение их может находиться в пределах от 1,8 до 3,6 В. В этом классе находятся и сверхяркие светодиоды. При том же токе напряжение у них, как правило выше – 3,0…3,6 В.

В целом светодиоды подобного типа имеют стандартный размерный ряд, основным параметром которого есть диаметр круга линзы или ширина и толщина стороны, если линза прямоугольной формы.

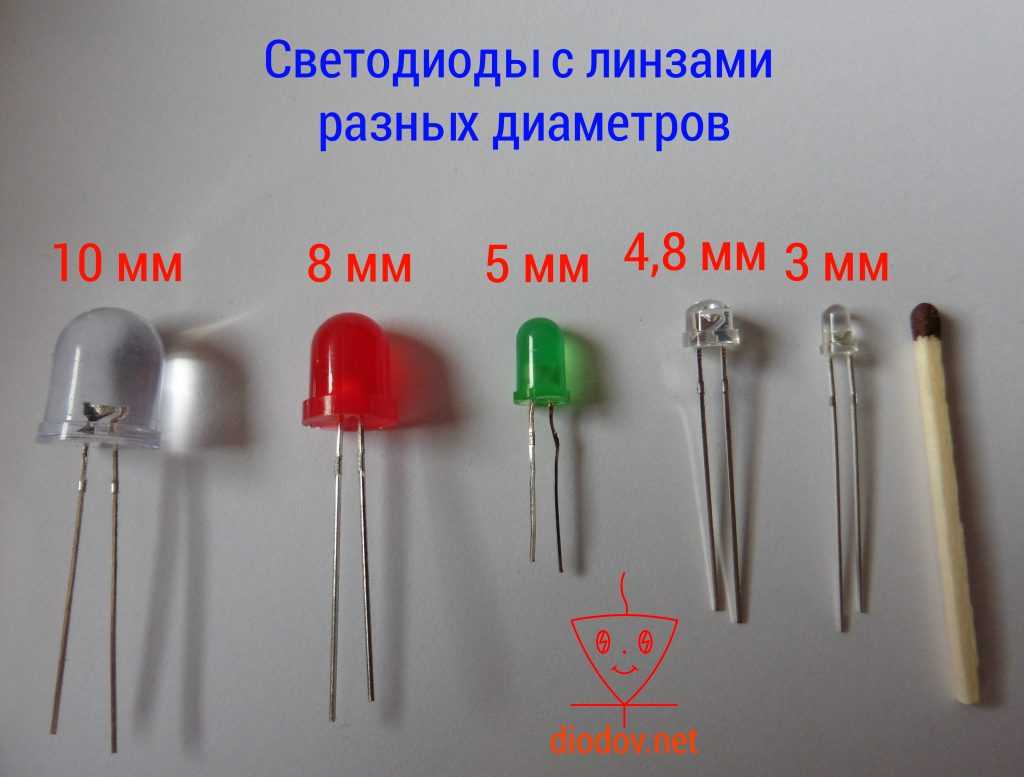

Диаметр линзы, мм: 3; 4,8; 5; 8 и 10.

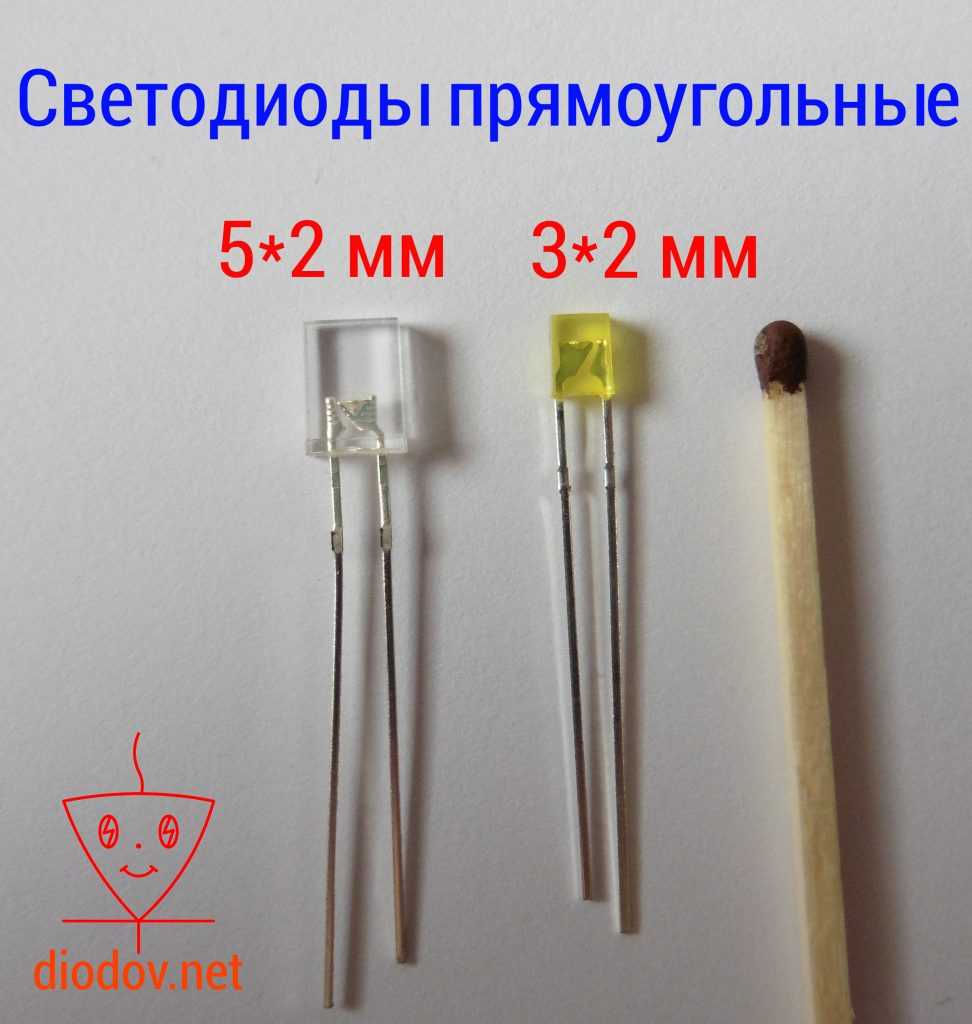

Стороны прямоугольника, мм: 3×2; 5×2.

Как определить параметры светодиода по внешнему виду

Определить рабочие параметры или тип по внешнему виду очень непросто. Редко встречаются люди, способные узнать тот или иной вид светодиода по внешним признакам. Обычно, они по роду деятельности постоянно имеют с ними дело и начинают узнавать элементы с первого взгляда.

Возможность определить тип визуально значительно ограничена. Можно попробовать проверить тип элемента по фотографиям в интернете. Составить поисковый запрос с указанием признаков неизвестного светодиода не сложно, после чего попытаться идентифицировать его, сличая с подобными устройствами на картинках. Проще всего определиться с типом устройств, если иметь дело со светодиодными лампами.

Параметры тока, важные для подключения диода в сеть

Работа светодиодов базируется на трех основных параметрах:

напряжение питания;
ток потребления;
рассеиваемая мощность.

Наиболее важными из них являются напряжение светодиода и сила тока. Значение мощности несложно вычислить самостоятельно, перемножив эти два показателя. Знание этих параметров может пригодиться на любых стадиях работ с элементами — от замены вышедших из строя, до подбора источника питания. Базовые характеристики светодиодов необходимо рассмотреть внимательнее:

Потребляемый ток LED

Сила тока определяет стабильность функционирования элемента. Увеличение этого параметра, даже в небольших пределах, вызывает преждевременное старение кристалла (снижение интенсивности свечения) с одновременным усилением цветовой температуры. Для защиты от превышения силы тока в светодиодных светильниках или лампах устанавливаются драйверы — стабилизаторы. Подключение к сети отдельных светодиодов производится через резисторы, обеспечивающие соответствующее падение напряжения и силы тока. Номинал этих резисторов должен быть рассчитан для каждого светодиода исходя из его характеристик.

Напряжение

«Напряжение на светодиоде» — это не совсем верное выражение. Правильнее применять термин «падение напряжения», обозначающий величину на выходе устройства при пропускании через светодиод номинального тока. Элементы разных цветов имеют собственное рабочее напряжение:

для синих, белых или зеленых светодиодов напряжение составляет 3 вольта;
красные и желтые устройства — от 1,8 до 2,4 В.

По этим показателям можно примерно определить напряжение светодиода. Однако, нельзя уверенно сказать, какое напряжение является номинальным для данного элемента, если просто посмотреть на его цвет и не выполнить никаких дополнительных измерений. При изменении параметров тока оттенок свечения изменяется, поэтому визуально определяется не номинал, а реально существующее напряжение.

Мощность диода

Мощность — это произведение силы тока на напряжение. Показатель расчетный, внешне он практически не подлежит определению. Точно узнать мощность светодиода можно из данных на упаковке, с определенной долей погрешности параметр измеряется мультиметром. Подготовленный, опытный человек способен определить значение по внешнему виду элемента, но и тут возможны ошибки, поскольку многие модели очень похожи друг на друга.

Почему важно знать эти характеристики

Знание всех рабочих параметров светодиода поможет произвести правильную замену сгоревшего элемента. Кроме того, если знать потребление тока и вольтаж, можно вычислить мощность устройства, которая необходима при подборе соответствующего блока питания.

Например, если имеется светодиод с напряжением 3 В и силой тока 0,1 А, его мощность составит 0,3 Вт. Соответственно, при соединении 10 штук значение увеличится до 3 Вт.

Исходя из этих показателей, для сборки понадобится блок питания мощностью 3,3 Вт (с учетом 10% запаса для более стабильной работы).

Вольтамперная характеристика светодиода (ВАХ)

Светодиод – нелинейный элемент электрической цепи, его ВАХ по форме практически идентична обычному кремниевому диоду. На рисунке 1 приведена ВАХ мощного белого светодиода, одного из ведущих мировых производителей.

Рисунок 1

По графику видно, что при увеличении напряжения всего на 0,2 В (например, участок 2,9…3,1 В), сила тока увеличивается более чем в два раза (с 350 мА до 850 мА). Справедливо и обратное: при изменении тока в достаточно широких пределах, падение напряжения изменяется весьма незначительно

Это очень важно

Второй важный момент – падение напряжения от образца к образцу в одной партии может отличаться на несколько десятых долей вольта (технологический разброс). По этой причине источник питания светодиодов должен иметь стабилизацию по току, а не по напряжению. Световой поток, кстати, нормируется также в зависимости от прямого тока. Теперь посмотрим, как эта информация пригодится при выборе схемы подключения.

Последовательное соединение (рисунок 2).

Рисунок 2

На схеме показано последовательное включение трех светодиодов HL1…HL3 к источнику постоянного тока J. Для простоты возьмем идеальный источник тока, т.е. источник, обеспечивающий постоянный ток одинаковой величины, независимо от нагрузки. Поскольку сила тока в замкнутом контуре одинакова, через каждый элемент, последовательно включенный в этот контур, протекает ток одинаковой величины I₁=I₂=I₃=J. Соответственно обеспечивается одинаковая яркость свечения. Разница в падениях напряжения на отдельных светодиодах не имеет в этом случае никакого значения и отражается только на величине разности потенциалов между точками 1 и 2.

Рассмотрим конкретный пример расчета подобной схемы. Пусть требуется обеспечить питание трех последовательно включенных светодиодов током 350 мА. Падение напряжения при этом токе по данным производителя может составлять значение от 2,8 В до 3,2 В.

Рассчитаем требуемый диапазон выходного напряжения источника тока:

U_min=2,8×3=8,4 В;

U_max=3,2×3=9,6 В.

Максимальная мощность потребляемая светодиодами составит P=9,6×0,35=3,4 Вт.

Таким образом источник должен иметь следующие параметры:

Выходной стабильный ток – 350 мА;

Выходное напряжение – 9 В ±0,6В (или ±7%);

Выходная мощность – не менее 3,5 Вт.

Все предельно просто.

Серийно выпускающиеся источники питания для светодиодов (драйверы) обычно имеют более широкий диапазон выходного напряжения, чтобы разработчик светотехнического устройства не был привязан к конкретному количеству излучающих диодов, а имел некоторую свободу действий. В таком случае можно к одному и тому же источнику подключать последовательно, например, от 1-го до 8-ми светодиодов.

Тем не менее, последовательная схема включения имеет свои недостатки.

Во-первых, при выходе из строя одного из диодов в цепи – по понятным причинам гаснут и все остальные. Исключение – короткое замыкание светодиода – в этом случае цепь не обрывается.
Во-вторых, при большом количестве светодиодов, сложнее реализовать низковольтное питание.

Например, в случае если стоит задача запитать 10 светодиодов последовательно (это падение напряжения порядка 30 В) от автомобильного аккумулятора, то без повышающего преобразователя не обойтись. А это уже дополнительные затраты, габариты и снижение КПД.

Параллельное соединение (рисунок 3).

Рисунок 3

Рассмотрим теперь параллельное соединение тех же светоизлучающих диодов.

Согласно первому закону Кирхгофа:

J=I₁+I₂+I₃,

Чтобы обеспечить каждому светодиоду одноваттный режим (I=350мА), источник тока должен выдавать 1050 мА при выходном напряжении порядка 3 В.

Как уже говорилось выше, светодиоды имеют некоторый технологический разброс параметров, поэтому на самом деле токи поделятся не поровну, а пропорционально своим дифференциальным сопротивлениям.

К примеру, если прямое падение напряжения, измеренное на этих светодиодах при токе 350 мА, составляло 2,9 В, 3 В, 3,1 В для HL1, HL2 и HL3 соответственно. То при включении по представленной схеме токи распределятся следующим образом:

I₁≈360 мА;

I₂≈350 мА;

I₃≈340 мА.

Это значит, что и яркость свечения будет разная. Для выравнивания токов в такие цепи обычно последовательно светодиодам включают резисторы (рисунок 4).

Рисунок 4

Выравнивающие резисторы увеличивают потребляемую мощность общей схемы, а следовательно снижают эффективность.

Такой способ соединения чаще всего применяют с низковольтными источниками питания, например в портативных устройствах с электрохимическими источниками тока (аккумуляторами, батарейками). В других случаях рекомендуется соединить светодиоды последовательно.

Кто изобрел светодиод

Общая светодиодная технология существует уже более сорока лет. Первый светоизлучающий диод видимого спектра был изобретен в 1962 году Ником Холоняком-младшим, который в то время работал консультантом в General Electric.

Однако некоторые факторы не позволили технологии перейти к практическому использованию освещения. Стоимость была главной проблемой, первые светодиоды стоили более 200 долларов за диод. Другим ограничивающим фактором был цвет, до 70-х годов единственным цветом, который мог создавать светодиод, был красный. Еще одним фактором был световой поток, который в течение ряда лет ограничивал практическое использование светодиодов для визуальных сигналов, таких как световые индикаторы и знаки.

Использование светодиодов в лампочках является довольно недавним и продолжающимся развитием. Первые массовые установки светодиодного освещения произошли всего за последние несколько лет, и технология постоянно совершенствуется.

Светодиоды, которые имеют высокие показатели мощности

Этот тип светодиодов, достаточно часто используется и их имеется возможность разделить на несколько определенных типов:

— Фирменные элементы Nichia, Osram, CREE и прочие;

Если сравнивать светодиоды, которые производятся известными компаниями и китайскими, тогда первые достаточно качественно изготовлены, а также имеют высокие показатели эффективности и надежности в использовании, но стоят дорого. Самые часто используемые элементы, которые производятся в Китае, имеют показатели мощности от 2 до 2,5 Вт. Китайскими производителями производятся элементы, которые имеют увеличенный по размерам кристалл. Помните о том, что потребляемая мощность зависит от тока. К примеру, если Вы желаете получить светильник, который будет иметь высокие показатели экономичности, тогда используйте элементы способные давать 110 Лм на 1 Вт. Для этих видов светодиодов параметры тока должны находиться в пределах 250-300 мА.

Если правильно выполнить отвод тепла, тогда эти светодиоды смогут проработать достаточно большой промежуток по времени. Если для вас, самым важным показателем является яркость освещения, тогда элементы на ток выше 500 мА отлично для этого подойдут. Многих людей интересует, как измерить мощность светодиода, от показателей зависит эффективность и срок использования этого прибора. Для измерения этих значений, потребуется собрать относительно простую схему, которую мы рассмотрим дальше. На некоторых типах этих приборов имеется индикатор выходной мощности, что облегчает процесс их использования.

Определение тока

Для осуществления этого есть несколько методов. Рассмотрим наиболее простой из них. Чтобы определить номинальный ток светодиода, потребуется наличие тестера, называемого мультиметром. Такой метод также применяется для обычных диодов.

Измерение силы тока светодиода

Тестирование проводится следующим образом:

Щупы мультиметра подключаются плюсовым выводом к аноду, а минусовым к катоду.
Анодный вывод у светодиода делается длиннее, чем катодный.
Прозванивать можно светодиоды, у которых небольшое напряжение питания. Если у них большая мощность, применять такой метод нельзя.

Лучше воспользоваться проверенным способом измерения характеристик устройства. Для этого понадобятся:

блок питания, рассчитанный на 12 В;
мультиамперметр;
постоянные резисторы – 2,2 и 1 кОм, а также 560 Ом;
переменный резистор – 470–680 Ом;
вольтметр, желательно цифровой;
провода для коммутации схемы.

Как и в предыдущем случае, потребуется узнать полярность диода. Если по его выводам непонятно, где «+» и «-», тогда придется к одному из выводов подсоединить резистор 2,2 кОм. После этого нужно подключить светодиод к блоку питания. При его свечении нужно отключить питание и промаркировать нужный выход «+».

Теперь нужно заменить резистор 2,2 кОм на 560 Ом. В эту цепь последовательно подсоединяется переменный резистор, а также миллиамперметр для проведения замера. Вольтметр, у которого разрешение 0,1 В, подключается параллельно светодиоду. После этого необходимо установить максимальное сопротивление у переменного резистора.

Мультиметр для замера силы тока и напряжения светодиода

Можно подсоединить собранную схему к блоку питания, соблюдая полярность. После включения у светодиода будет блеклое свечение. Сопротивление постепенно снижают и следят за вольтметром. Определенное время напряжение будет расти до 0,5 В, расти будет и ток, что влияет на увеличение яркости светодиода. Необходимо фиксировать показания каждые 0,1 В. Оптимальный рабочий ток будет достигнут, когда величина напряжения станет расти медленнее силы тока, а яркость перестанет увеличиваться.

AL9910

Diodes Incorporated создала одну весьма интересную микросхему драйвера светодиодов: AL9910. Любопытна она тем, что ее рабочий диапазон напряжений позволяет подключать ее прямо к сети 220В (через простой диодный выпрямитель).

Вот ее основные характеристики:

входное напряжение – до 500В (до 277В для переменки);
встроенный стабилизатор напряжения для питания микросхемы, не требующий гасящего резистора;
возможность регулировки яркости путем изменения потенциала на управляющей ноге от 0.045 до 0.25В;
встроенная защита от перегрева (срабатывает при 150°С);
рабочая частота (25-300 кГц) задается внешним резистором;
для работы необходим внешний полевой транзистор;
выпускается в восьминогих корпусах SO-8 и SO-8EP.

Драйвер, собранный на микросхеме AL9910 не имеет гальванической развязки с сетью, поэтому должен использоваться только там, где невозможно прямое прикосновение к элементам схемы.

Микросхема выпускается в двух модификациях: AL9910 и AL9910a. Отличаются минимальным напряжением запуска (15 и 20В соответственно) и выходным напряжением внутреннего стабилизатора ((7.5 или 10В соответственно). Еще у AL9910a немного выше потребление в спящем режиме.

Стоимость микросхем – около 60 руб/шт.

Типовая схема включения (без диммирования) выглядит так:

Здесь светодиоды всегда горят на полную мощность, которая задается значением резистора R_sense:

R_sense = 0.25 / (I_LED + 0.15⋅I_LED)

Для регулировки яркости 7-ую ногу отрывают от Vdd и вешают на потенциометр, выдающий от 45 до 250 мВ. Также яркость можно регулировать, подавая ШИМ-сигнал на вывод PWM_D. Если этот вывод посадить на землю, микросхема отключается, выходной транзистор полностью закрывается, потребляемый схемой ток падает до ~0.5мА.

Частота генерации должна лежать в диапазоне от 25 до 300 кГц и, как уже было сказано ранее, она определяется резистором R_osc. Зависимость можно выразить следующим уравнением:

f_osc = 25 / (R_osc + 22), где R_osc – сопротивление в килоомах (обычно от 75 до 1000 кОм).

Резистор включается между 8-ой ногой микросхемы и “землей” (или выводом GATE).

Индуктивность дросселя рассчитывается по страшной на первый взгляд формуле:

L ≥ (V_IN – V_LEDs)⋅V_LEDs / (0.3⋅V_IN⋅f_osc⋅I_LED)

Пример расчета

Для примера давайте рассчитаем параметры элементов обвязки микросхемы для двух последовательно включенных светодиода Cree XML-T6 и минимального напряжения питания (15 вольт).

Итак, допустим, мы хотим, чтобы микросхема работала на частоте 240 кГц (0.24 МГц). Значение резистора R_osc должно быть:

Rosc = 25/fosc – 22 = 25/0.24 – 22 = 82 кОм

Идем дальше. Номинальный ток светодиодов – 3А, рабочее напряжение – 3.3В. Следовательно, на двух последовательно включенных светодиодах упадет 6.6В. Имея эти исходные данные, можем рассчитать индуктивность:

L ≥ (V_IN – V_LEDs)⋅V_LEDs / (0.3⋅V_IN⋅f_osc⋅I_LED) = (15-6.6)⋅6.6 / (0.3⋅15⋅240000⋅3) = 17 мкГн

Т.е. больше или равно 17 мкГн. Возьмем распространенную фабричную индуктивность на 47 мкГн.

Осталось рассчитать R_sense:

R_sense = 0.25 / (I_LED + 0.15⋅I_LED) = 0.25 / (3 + 0.15⋅3) = 0.072 Ом

В качестве мощного выходного MOSFET’а возьмем какой-нибудь подходящий по характеристикам, например, всем известный N-канальник 50N06 (60В, 50А, 120Вт).

И вот, собственно, какая схема у нас получилась:

Не смотря на указанный в даташите минимум в 15 вольт, схема прекрасно запускается и от 12, так что ее можно использовать в качестве мощного автомобильного прожектора. На самом деле, приведенная схема – это реальная схема драйвера светодиодного прожектора 20 ватт YF-053CREE, которая была получена методом реверс-инжиниринга.

Рассмотренные нами микросхемы драйверов светодиодов PT4115, CL6808, CL6807, SN3350, AL9910, QX5241 и ZXLD1350 позволяют быстро собрать драйвер для мощных светодиодов своими руками и широко применяются в современных LED-светильниках и лампах.

В статье были использованы следующие радиодетали:

Светодиоды
Cree XM-L T6 (10Вт, 3А)		135 руб/шт.
Cree XM-L2 T6 (10Вт, 3А, медь)		360 руб/шт.
Транзисторы
40N06		11 руб/шт.
IRF7413		14 руб/шт.
IPD090N03L		14 руб/шт.
IRF7201		17 руб/шт.
50N06		12 руб/шт.
Диоды Шоттки
STPS2H100A (2А, 100В)		15 руб/шт.
SS34 (3А, 40В)		90 коп/шт.
SS56 (5А, 60В)		3.5 руб/шт.

Как определить напряжение светодиода

Самый очевидный метод определения напряжения полупроводникового прибора – это использовать регулируемый источник питания. Если блок питания регулируется с нуля и при этом возможен контроль тока (а еще лучше – его ограничение), то больше ничего не нужно.

Надо подключить LED к источнику, строго соблюдая полярность. Дальше надо плавно поднимать напряжение (до 3..3,5 В). При определенном напряжении светодиод вспыхнет в полную силу. Этот уровень будет примерно соответствовать рабочему току, который можно считать по амперметру. Если у прибора нет встроенного амперметра, то крайне желательно контролировать ток по внешнему прибору.

Такой метод применим к приборам оптического диапазона. Свечение УФ- и ИК-светодиодов не видно человеческим зрением, но в последнем случае можно наблюдать за включением LED через камеру смартфона. Таким методом можно отследить появление инфракрасного излучения.

Если регулируемого источника нет, можно взять обычный блок питания с фиксированным выходом, заведомо превышающим предполагаемое напряжение светодиода. Или даже батарейку на 9 В, но в этом случае можно будет проверить только светодиод небольшой мощности. К светоизлучающему элементу надо последовательно припаять резистор так, чтобы ток в цепи не превысил верхний предел. Если предполагается, что LED маломощный и работает при токе не более 20 мА, то для источника с выходным напряжением 12 В резистор должен быть около 500 Ом. Если используется мощный осветительный прибор (например, типоразмера 5730) с током 150 мА (батарейка такой ток обеспечит не всегда), то резистор должен быть около 10 Ом. Надо подключить цепочку к источнику постоянного напряжения, убедиться в зажигании LED и замерить падение напряжения на нем.

Существуют и альтернативные способы узнать, на сколько вольт рассчитан светодиод .

Мультиметром

У некоторых мультиметров напряжение, подаваемое на клеммы в режиме тестирования диодов, достаточно велико для зажигания LED. Такой измерительный прибор можно использовать для определения рабочего напряжения светодиода, одновременно проверяя цоколевку полупроводникового элемента. При верном подключении p-n переход начнет светиться, а тестер покажет какое-то сопротивление (зависит от типа LED). Проблема этого метода в том, что для замера фактического значения Uрабочего на выводах светодиода потребуется второй мультиметр. И другой момент: измерительного напряжения мультиметра вряд ли будет достаточно для вывода светодиода в рабочую точку по току. Визуально это заметно по недостаточно яркому свечению, а для замеров это будет означать, что светодиод не вышел на линейную часть ВАХ и фактическое значение рабочего напряжения будет выше.

По внешнему виду

Рабочее напряжение приблизительно можно оценить по внешнему виду и цвету свечения LED (иногда цвет можно определить даже не подавая питание на прибор). Для этого можно воспользоваться таблицей, приведенной выше. Но однозначно определить напряжение по цвету свечения светодиода не получится. Зачастую производители подкрашивают компаунд, чтобы цвет излучения p-n перехода сложился с цветом линзы и получился новый оттенок. К тому же даже в пределах одного цвета существует разброс параметров (см. таблицу) для светодиодов разных типов. Так, для LED белого свечения разница напряжений может достигать более 50%.

Определение мощности

Значение рабочей мощности светодиода необходима для его правильного подключения в рабочую схему любого прибора. Многие сталкиваются с проблемой, как узнать мощность светодиода без маркировки на корпусе или упаковки. Есть 2 способа определения этого параметра.

Визуально

Светодиоды производятся различных размеров и цветов. По цвету и размеру можно узнать мощность этой детали:

Маленькие инфракрасные работают от напряжения в 20 мА, при мощности менее 2 Ватт.
Красные обладают рабочим напряжением до 15 мА при мощности до 1.7 Вт.
Маленькие желтые обладают мощностью до 2.2 Вт.
Зеленые от 1.9 до 3.6 Вт.
Голубые от 2.5 до 3.6 Вт.
Фиолетовые от 2.5 до 4 Вт.
Большие желтые работают от напряжения до 300 мА, обладают мощностью 2.2 Ватт, при радиаторном охлаждении.
Большие белые или розовые потребляют напряжение до 20 мА, при мощности до 3.6 Ватт.

Определить размер светодиода можно обычным штангенциркулем. Маленькими считаются детали от 3 до 10 мм.

Мультиметром

Определить мощность светодиода мультиметром не составит труда, если подключить все компоненты согласно схеме. Далее потребуется:

Найти катод светодиода и подсоединить к нему один конец резистора 500 Ом.
К аноду подключить «+» выход с блока питания.
«Минус» от блока питания подключить ко второму концу резистора.

Для этой схемы потребуется блок питания с регулятором подачи напряжения. Далее:

При помощи регулятора поднять напряжение и замерить его до и после проверяемого элемента. Оно должно быть одинаковым.
Снова поднять и замерить напряжение.
Повторять регулировку и замер напряжения до момента появления разницы.
На этом моменте необходимо запомнить последнее значения в вольтах.
Сменить резистор 500 Ом на схожий элемент с сопротивлением в 10 Ом.
Поднять напряжение до рассчитанного значения.
Переключить мультиметр в режим амперметра.
Замерить мощность.

Данный способ не требует выпаивания из схемы, если светодиод уже подключен в цепь. Главное правильно определить полярность подключения.

Способы определения мощности светодиода

На самом деле способов как узнать потребление не так уж и много, поэтому давайте остановимся на каждом из них и рассмотрим более подробно.

Мультиметром

Этот способ самый сложный и не является точным, прибегать к нему советую только в крайнем случае, когда достаточно хотя бы примерных значений.

Имея на руках только один мультиметр (он же тестер), для измерения следует выполнить следующую последовательность действий:

Собрать схему с подключенным светодиодом через токоограничивающий резистор на 500 Ом от блока питания с плавной регулировкой напряжения от 0 до 12 В.
Плавно поднимая напряжение на блоке питания, следует постоянно измерять напряжение на блоке питания и светоизлучающем диоде, т.е. до резистора и после (в местах V1 и V2). В таком способе удобно использовать два мультиметра или два вольтметра. Изначально, значения напряжений будут почти одинаковы (разница не более 0,1В). При достижении определенного уровня, начнется ощутимый рост разницы измеряемых значений.
Зафиксировать значение напряжение
Подключить проверяемый светоизлучающий диод через резистор 10 Ом последовательно с амперметром. Если нет амперметра, используйте мультиметр.
Поднимите напряжение до зафиксированного ранее значения V
Зафиксируйте значение тока и, используя закон Ома, определите мощность светодиода.

Как это сделать, читайте ниже.

Иногда люди сталкиваются с интересной особенностью, проверяемый светоизлучающий диод исправен (проверяют светодиод мультиметром), но никак не светится при подаче на него питания. Оказывается, что он инфракрасный. Определить ИК — светодиод можно посмотрев на него через объектив камеры. Он будет светиться.

По закону Ома

В самом начале статье мы упоминали формулу мощности, которая вытекает из закона Ома. Там же приведен пример расчета потребления. Зная формулу (P=I*U), а также силу тока (I) и напряжение (U) светодиода, Вы без труда узнаете сколько потребляет светодиод.

По внешнему виду

Определить сколько потребляет светодиод по внешнему виду практически не возможно, поэтому этим способом также рекомендую пользоваться только в крайнем случае, так сказать в безвыходной ситуации. Методика визуального определения сводится к возможности отнесения «узнаваемого» к какому-либо известному Вам типу светоизлучающего диода. Определяем для «подопытного» тип светодиода (а лучше марку и модель, это можно сделать по маркировке) и ищем к нему даташит, в котором можно найти точные характеристики, в том числе и мощность.

Давайте посмотрим, как применить способ на практике. Например, на руках у нас имеется светоизлучающий диод, как на фото ниже.

Сразу видим, что это SMD LED. Зная то, что в названии SMD LED зашифрованы габариты. Берем штангенциркуль и меряем размеры. Получив значения ширины – 28 и длины – 35 мм, можно с уверенностью сказать, что это светодиод SMD 3528. Мощность SMD 3528 белого цвета составляет 0,06 Вт. Это значение является средним, т.к. оно может варьироваться плюс – минус 15% в зависимости от производителя.

Рассмотренная выше методика применима к любому SMD LED и даже для светодиодной ленты, т.к. в ее основе лежат данные LED. Узнав мощность одного светоизлучающего диода на ленте, и посчитав их количество, Вы без труда узнаете мощность всей светодиодной ленты.

Для наглядной демонстрации определения мощности светодиодной ленты, рекомендуем посмотреть соответствующее видео с ютуба. При расчетах автор пользуется законом Ома.

Виды источников питания на 12 В

Светодиод любого типа должен подключаться к источнику питания (ИП) со стабилизированным током на выходе. Однако производители светодиодных светильников часто экономят на качестве и устанавливают в них недорогие блоки питания с отсутствие стабилизации.

Наиболее распространены бестрансформаторные блоки питания (БП) на 12 В с гасящим конденсатором и токозадающим резистором на выходе. В таких схемах отсутствует какая-либо стабилизация и защита. В результате скачки сетевого напряжения ничем не нивелируются и негативно отражаются на работе светильника. Тем не менее, схема настолько дешевая, что часто встречается в светодиодных лампах и прочих устройствах.

При подключении маломощных светодиодов от аккумулятора с напряжением питания 12 В можно ограничиться резистором, правильно подобранным по сопротивлению и мощности. Исключение составляет бортовая сеть автомобиля, в которой напряжение может колебаться в широких пределах. Так что при конструировании светодиодной схемы, например для автомобиля, без стабилизатора тока (драйвера) не обойтись.

В самом простом случае драйвер можно сконструировать своими руками на линейной ИМС LM317T, стоимость которой составляет около 0,2$. В этом случае для получения стабильного напряжения на 12 В достаточно минимального набора элементов в обвязке. При суммарном токе через светодиоды до 300 мА она отлично работает без дополнительного охлаждения. Типовая схема включения LM317T в качестве стабилизатора тока приведена ниже.

Существуют также нестабилизированные блоки питания, в которых последовательно включены: понижающий трансформатор, выпрямитель и емкостной фильтр (конденсатор). Их использование оправдано лишь в жилых районах со стабильным напряжением сети, так как любое проявление скачков и импульсных помех будет отрицательно влиять на работу светодиодов.

Для светодиодов гораздо надёжнее импульсные источники питания на 12 В. Они гарантируют высокий КПД, стабильный выходной ток и напряжение при перепадах сети питания.

Разновидностью импульсного ИП на 12 В можно считать компьютерный блок питания. В старых моделях на 250 Вт нагрузочная способность по выходу +12 В составляет 10 А, что более чем достаточно для включения нескольких мощных светодиодов даже с падением напряжения 12 вольт. Если габариты и шум вентилятора – не помеха, то бывшему в употреблении блоку питания от компьютера можно подарить вторую жизнь.

Если же форм-фактор и эстетические показатели имеют значения, то для светодиода или светодиодной сборки лучше купить готовый БП на 12 В. Его стоимость сильно зависит от мощности и варианта исполнения (в корпусе или без него).

Для тех, кто плохо разбирается в электричестве, напомним, что существуют источники переменного напряжения на 12 В. Внутри такого блока расположен понижающий трансформатор с предохранителем, а на корпусе присутствует надпись: «Output AC 12 V», что означает: «выходное переменное напряжение 12 В». К нему запрещается напрямую подключать светодиоды. Чтобы использовать его в светодиодном освещении, нужно как минимум, дополнить схему диодным мостом, конденсатором и стабилизатором тока на LM317T.
