Маркировка фар: расшифровка аббревиатур и сокращений! важно!

Дополнительные требования к ксеноновым фарам

Согласно инструкциям, ксеноновые фары должны быть оборудованы омывателями высокого давления. Это требование обусловлено не тем, что загрязненные стекла пропускают меньше света, а тем, что сквозь грязные стекла, в силу оптических законов, свет ослепляет встречных водителем больше, чем сквозь чистые.

Помимо омывателя, требования действующего технического регламента в момент его появления предписывали иметь автоматический корректор фар, способный менять высоту пучка света в зависимости от рельефа местности и загруженности автомобиля. Образовался казус, связанный с тем, что автомобили 90-х годов в топовых комплектациях часто оснащались ксеноновыми фарами с механическим корректором или вовсе без корректора. В связи с этим после споров и дебатов в действующий ГОСТ Р 51709-2001 были внесены изменения от 23.06.09, и обязательное требование о наличии автоматического корректора (пункт 4.3.2.2.) было исключено. Соответственно, при наличии нужной маркировки на стеклах требовать наличия корректора инспектор права не имеет.

Что же делать тем, кто устанавливает ксенон самостоятельно? Автоматический корректор – сложный электронно-механический узел, и установить его можно в лишь специализированном техцентре, однако бюджет проекта вырастет в разы, делая переделку бессмысленной.

Таким образом, поставить ксенон в фары, не нарушая действующих правил, можно лишь путем замены ламп на бывшие в употреблении (или новые) фары с «ксеноновой» маркировкой на стеклах, да и то если на автомобили, аналогичные вашему, такие фары ставились. К примеру, продукция Волжского автозавода с ксеноновыми фарами не выпускалась никогда.

Если же переделать фары под ксенон даже посредством установки специальных линз, действующее законодательство будет нарушено, хотя встречных водителей при правильной настройке фары вашего автомобиля слепить не будут.

Что можно узнать по маркировке фар

Необходимый минимум маркируемой информации обычно включает в себя:

свойства, тип и технологию применяемых ламп;
определение фары по характеру её применения;
уровень освещённости дороги, создаваемый прибором;
название страны, разрешившей применение данной фары и утвердившей её технические условия и сертификат соответствия предъявленному на испытания образцу;
дополнительные сведения, включающие особенности автомобилей, на которых данный световой прибор используется, дату выпуска и некоторые другие характеристики.

Не всегда маркировки унифицированы с каким-либо международным стандартом, но основная часть кодов примерно соответствует общепринятому набору аббревиатур.

Маркировка фар для ксенона

Данный источник света проходит по маркировке с символом D. Здесь имеются различные обозначения, в зависимости от вида света. Бывает либо DR, DS, DCR. Учитывая современные нормы, подобные лампы можно устанавливать только на фонарях с соответствующим названием.

На некоторых маркировках на автомобилях из Японии или Америки можно заметить маркировку, где встречаются символы DH. Что это означает, рассмотрим далее.

Многим автомобилистам известно, что машины из Европы поставляются с маркировкой фар под ксенон и галоген «E», после которой далее идут цифры. Последний символ означает страну, где была изготовлена машина. Американские автомобили имеют классификацию, по которой используется обозначение HB и цифра. Они означают тип цоколя и лампу. Понятное дело, подобная маркировка актуальна лишь для американского рынка. К примеру, лампы, обозначающиеся как HB 2.4 представляют собой двухнитевые конструкции. Если бы цифры были 1.3, тогда это однонитевое устройство. Более того, такие лампы являются не галогеновыми, а ксеноновыми. Нужно запомнить один факт: маркировка фары под ксенон представляет собой букву D.

Что можно узнать по маркировке фар

Необходимый минимум маркируемой информации обычно включает в себя:

свойства, тип и технологию применяемых ламп;
определение фары по характеру её применения;
уровень освещённости дороги, создаваемый прибором;
название страны, разрешившей применение данной фары и утвердившей её технические условия и сертификат соответствия предъявленному на испытания образцу;
дополнительные сведения, включающие особенности автомобилей, на которых данный световой прибор используется, дату выпуска и некоторые другие характеристики.

Место расположения

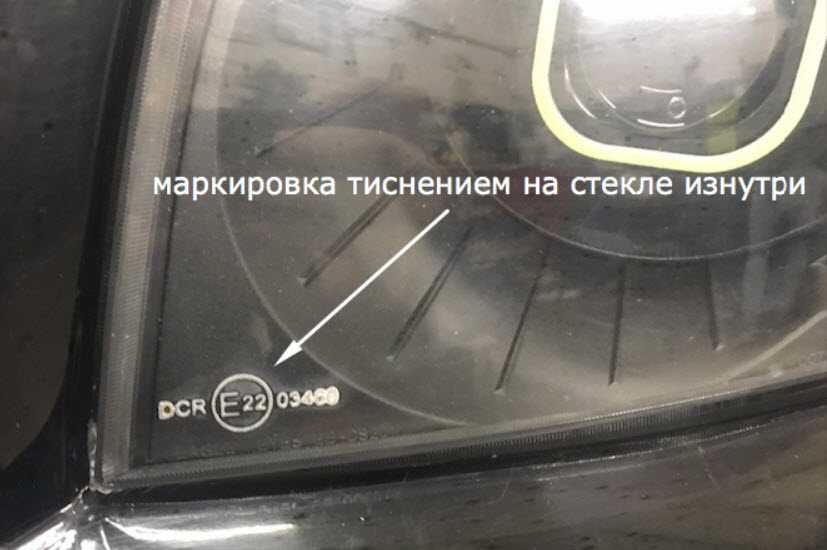

Возможны два случая локации маркировки, на защитных стёклах оптики и на тыльной стороне пластикового корпуса фары.

Второй способ используется, когда предусмотрена возможности замены стёкол в ходе эксплуатации без выбраковки фары в сборе, хотя однозначности нет и в этом вопросе.

Иногда дополнительная информация наносится в виде наклеек. Это не так надёжно в случае возникновения юридической необходимости проверки соответствия фары установленным требованиям, тем более подделка подобных наклеек влечёт ответственность по закону.

Последствия применения фар с отклонениями от сертификата могут быть достаточно тяжёлыми.

Расшифровка сокращений

Непосредственно читаемых надписей в маркировке практически нет. Содержатся только условные обозначения, требующие расшифровки по специальным таблицам и стандартам.

Например:

Место расположения прибора и направление его действия кодируется символами A, B, C, R и их сочетаниями вроде CR, C/R, где A означает головной или боковой свет, B – противотуманное освещение, C и R соответственно ближний и дальний свет, при совместном использовании — комбинированный прибор.
По типу применяемого излучателя различаются кодировки буквами H или D, означающие использования классических галогенных ламп или газоразрядных соответственно, поставленные перед основной маркировкой прибора.
Региональная маркировка имеет в своём составе букву E, иногда расшифровываемую как «европейский свет», то есть светораспределение одобренное в Европе. DOT или SAE для фар американского образца, имеющих иной по геометрии световой поток, и дополнительные символы, цифровые для точного указания региона (страны), их около сотни, а также местные или международные стандарты качества, которых данная страна придерживается, обычно общемировые ISO.
Обязательно маркируется сторона движения, принятая для данной фары, обычно стрелкой, указывающей вправо или влево, при этом американский стандарт, не предусматривающий ассиметрию светового пучка, такой стрелки не имеет или присутствуют обе сразу.
Далее указывается менее существенная информация, страна-изготовитель светового прибора, наличие линз и отражателей, применяемые материалы, класс по силе светового потока, углы наклона в процентах для нормального направления потока ближнего света, значок обязательной омологации типа.

Вся информация для расшифровки занимает значительный объём, что усложняется наличием внутренних стандартов у изготовителей. Наличие подобных уникальных маркировок может позволить судить о качестве фары и принадлежности её к одному из ведущих производителей.

Выбор ксенона

Наличие огромного ассортимента на автомобильном рынке ксеноновой оптики, приводит часто к замешательству при покупке. Запрет с 2014 года на самодельные фары с ксеноном вносит еще больше недопонимания в этом вопросе. Чтобы решиться на покупку фар по ксенон лампы, необходимо:

Знать, что у ксеноновой лампы уровень розжига составляет 2400В. Чтобы не повредить электрику автомобиля, нужен специальный преобразователь, именуемый балластом, который преобразует аккумуляторное напряжение в 12В в необходимые 2400 Вольт. Его можно установить как в капоте, так и в любом удобном вам месте машины.
Знать, что оттенок ксенона зависит от цветовой температуры и может иметь диапазон от 3500 до 8000К. Вы можете выбрать на свой вкус цветовую гамму от теплого желтого до холодного белого цвета.
Знать, что самыми востребованными и отвечающими по стандартам качества являются лампы биксеноновые.

Их отличительная особенность – это способность работать, как на ближнее, так и на дальнее расстояние.

Внимание! На рынках продаются псевдоксеноновые лампы, не имеющие отношения к ксенону вообще. Чтобы отличить подделку, проверьте ее подключение

Для подобного устройства преобразователь не требуется.

Какая разница между данным видом и галогеном

Так, свет ксенона, в отличие от галогена, схож с дневным, в то время как галогеновые варианты светят желтым, что не является естественным и быстрее утомляет глаза водителя.

Галогеновый свет, как и ламп накаливания — рассеивается благодаря конструкции соответствующих фар, при этом ксеноновый наоборот, — собирается в пучок, чему способствуют установленные в фарах линзы, граница такого света является вполне четкой, что дает возможность регулировать ее и тем самым предотвращать ослепление водителей.

Различия имеет и конструкция этих двух типов, ведь если в ксеноновом освещении работает колба с закачанным газом, то галогеновые фары работают благодаря старой доброй спирали накаливания.

Ответственность за незаконную установку ксенона в фары

Можно не искать ответа, какой штраф за ксенон выписывается сегодня. Ведь законодательство в этом вопросе существенно ужесточилось, и не предполагает финансового наказания. Если была проведена самовольная установка, и она обнаружится сотрудником Госавтоинспекции, то водителя ждет ответственность в виде лишения права водить транспорт сроком от 6 до 12 месяцев. Предусмотрено это в следующих случаях:

За оборудование фар или светоотражателей красного цвета.
Слишком яркие огни в световых приборах, ослепляющие встречные машины.
Режим работы света в авто был изменен самовольно и не соответствует конструкции, предусмотренной производителем.
Регулировка фар не соответствует ГОСТу.
Выбранная лампа не соответствует типу светового оборудования (например, была использована галогеновая).

Исключением являются лишь автомобили, которые уже давно не выпускаются. Так как на них невозможно найти оригинальные запчасти, водители вынуждены устанавливать на них фары, снятые с других транспортных средств.

Устанавливать ксенон нельзя даже в противотуманки, так как на них распространяются те же требования, что и для главного освещения. Если заводом такие лампы не предусмотрены для эксплуатации, то водителя ждет такое же наказание – в виде лишения прав. Исключение составляют приборы с определенной маркировкой, разрешенные для использования самим производителем транспортных средств. А именно DC: отличительной их особенностью является отсутствие слепящего света, который создают другие виды ламп.

Для чего нужна

Маркировка фар была разработана для того, чтобы снизить угрозу безопасности дорожного движения как для самого владельца автомобиля с галогенным или ксеноновым освещением, так и для других участников движения.

Обычно несоответствие фар с лампами даёт о себе знать в тёмное время суток. При несоответствии, освещение либо ослепляет других водителей, либо владельцу ксенона и галогена не видно дороги и присутствия различных препятствий на ней.

Сегодня предусматривается установление на транспортных средствах такие типы фар, как:

традиционные лампы накаливания;
галогенные лампы;
газоразрядные источники света (ксенон).

Соответствие маркировки на фарах с установленным освещением проверяется и на станциях технического обслуживания.

Не стоит забывать и про административную ответственность, предусмотренную за невыполнение требований к световому оборудованию.

Что это такое?

Как нетрудно догадаться по названию, биксеноновые линзы – это усовершенствованная версия обычного ксенона. Один из основных недостатков газоразрядных ламп заключается в том, что они обеспечивают только ближний свет, тогда как для дальнего используются стандартные галогеновые фары. Биксеноновые лампочки в свою очередь могут излучать оба вида света (благодаря наличию специальной шторки либо тумблера), что и является их главным преимуществом. Именно этим объясняется приставка «би» в названии оборудования, которая указывает на наличие сразу двух функций. Вместе с тем этот вид линз сохраняет в себе все преимущества ксенонового аналога, а именно:

долгий срок службы (в разы превышающий галоген);
яркое освещение в ночное время суток (позволяет водителю значительно раньше обнаруживать препятствия на дорогах);
низкая нагреваемость стекла (что особенно полезно, если часто приходится иметь дело с перепадом температур) и загрязняемость фар.

За все эти достоинства потенциальным владельцам придется хорошенько раскошелиться, а также немало повозиться с установкой лампочек на автомобиль.

Какие лампы выбрать

Для того чтобы правильно подобрать лампочку для того или иного освещения, необходимо разбираться в маркировке фары, нанесённой на её корпус.

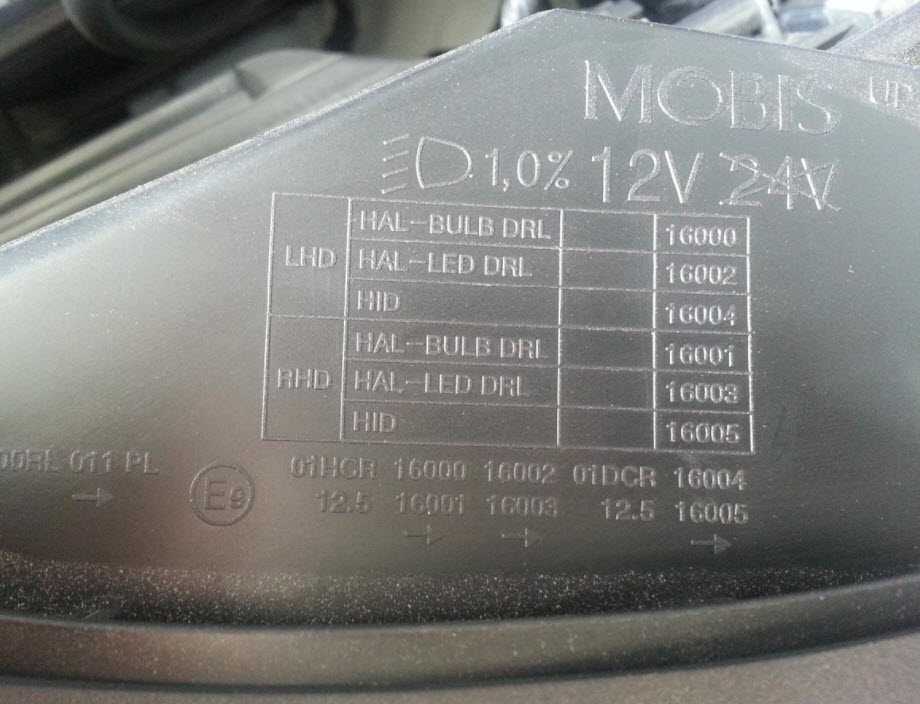

Маркировку уже установленных фар можно увидеть, заглянув под капот, на внутренней части стекла. В некоторых случаях для этого потребуется снятие фары.

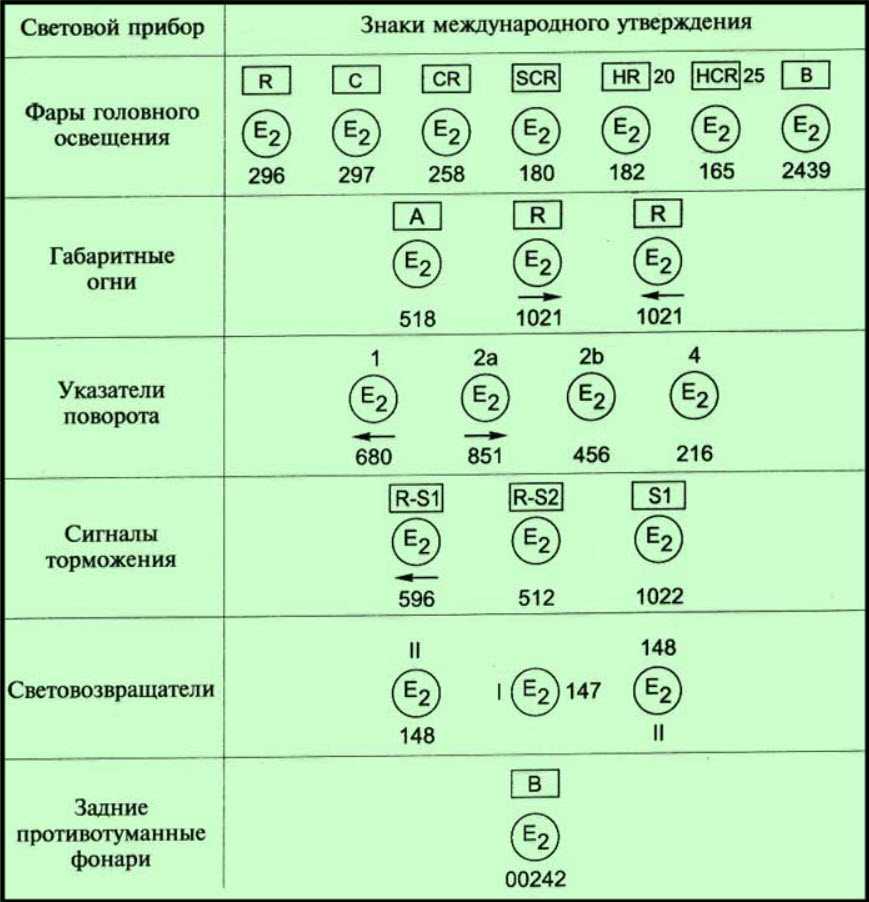

Страна, которая одобрила оптику, обозначается буквой и цифрой, обведёнными кругом. Если в кружочке стоит буква Е, то это означает, что утверждение получено от европейской страны.

Если же кружочком обведена аббревиатура DOT, то утверждение относится к Соединённым Штатам Америки. Кстати, DOT расшифровывается как Министерство Транспорта (Departament of Transport).

Циферка рядом с буквой обозначает саму страну. Каждая страна имеет свой порядковый номер.

Наличие в маркировке стрелок обозначает предназначение фары при использовании транспортного средства в левостороннем движении.

Если такая маркировка отсутствует, то, соответственно, фары предназначены для правостороннего движения. При наличии одновременно двух стрелок, фара предназначена для обоих видов движения.

На самом деле, маркировка несёт в себе огромную информацию, например, о фирме-производителе (в этом случае Hella).

Если рассматривать наше изображение маркировки, то первая аббревиатура DC обозначает возможность установки ксенона ближнего освещения.

Кроме этого, здесь могут быть такие символы, характеризующие как иное ксеноновое освещение (DR, DC/R), лампы с цоколем H4-галоген (HC, HCR, HC/R), так и обычные лампы накаливания (C- ближнее, R- дальнее, CR— ближнее и дальнее, C/R- ближнее или дальнее освещение).

С левой стороны от круга с обозначением страны, находится число, говорящее о территории освещения. В нашем случае этот показатель равен 20 квадратным метрам.

Буква А означает, что фара считается боковой (если есть символа В, фара будет считаться противотуманной).

Каждое транспортное средство должно иметь информацию о начальном угле наклона для ближнего освещения, которая указывается на фаре или на табличке, расположенной под капотом. Этот показатель измеряется в процентах и может варьироваться от 1 до 1,5%.

Если говорить про международное обозначение, то наличие в маркировке буквы Н обозначает использование фары только для галогенных ламп. Если на фаре присутствует маркировка PL, то рассеиватель изготовлен из пластмассы.

Но есть и другие обозначения, например:

Если же с маркировкой все понятно, то можно приступить к выбору самих лампочек. Сегодня автомобильный рынок полон огромным ассортиментом лампочек от всевозможных производителей.

Выбирая между ксеноном и галогеном, следует знать типовые характеристики и показатели каждого освещения:

ксеноновая лампа гарантирует автовладельцу хорошую видимость дороги, несмотря на плохие погодные условия (дождь и снег), а также в тёмное время суток. Главное преимущество такого освещения — нет угрозы ухудшения зрения. Конечно, если не смотреть на включённую фару длительный период. Эта характеристика больше относится к зрению водителей встречных транспортных средств и к владельцам ксенона, которые совершают езду в тёмное время суток, смотря на освещённую дорогу. Освещение ксенона очень похоже на солнечный свет, поэтому оно и не является раздражителем для человеческого глаза;

Продолжительность работы ксеноновой лампы составляет максимально 3 тысячи часов, при этом потребляемая мощность будет равна 35 вольтам. Недостаток ксеноновой лампочки — её стоимость.

галогеновая лампа устанавливается в фары, предназначенные для головного света. Галогеновая лампа является лампочкой накаливания с инертным газом в колбе. Показатели освещения, в отличие от галогенок, имеют довольно низкие характеристики. Полученный световой поток и эффективность таких ламп находятся на низком уровне.

Однако, стоимость их довольно приемлема, в отличие от цены галогеновых ламп. Преимуществом галогена считается их долговечность, огромный ассортимент различных типов и размеров.

Какой лучше купить ксенон на мотоцикл, узнайте из этой информации.

Как правильно расшифровать маркировку

Проще всего разобраться со схемой, компоновка всегда одинакова. Это относится как к основным фарам, так и к противотуманкам, задним фонарям, поворотникам и другому световому оборудованию при его наличии.

Что обозначает маркировка

Для простоты и наглядности вначале дана схема с указанием расположения разных групп данных. Ниже есть разъяснения для того, чтобы быстро разобраться и узнать все необходимые данные об оборудовании.

Это стандартный вариант, который можно встретить почти на всех фарах и фонарях.

Знак международного утверждения, обозначенный цифрой «1» подсказывает, в каком регионе сертифицированы фары или фонари. Чаще всего встречаются такие варианты:

Е – Европа.
DOT – США.
SAE – ассоциация инженеров автопромышленности.

Рядом с буквенным кодом размещается цифра, которая показывает страну, выдавшую сертификат. Вот основные варианты:

ФРГ.
Франция.
Италия.
Нидерланды.
Швеция.
Бельгия.
Венгрия.
Чехия.
Испания
Югославия (все бывшие страны).
Британия
Австрия.
Польша.
Португалия.
Россия

Это основные страны-изготовители. Часто на корпусе есть логотип производителя, особенно если бренд известный. Также доя простоты многие маркируют страну производства, чтобы не разбираться с кодами.

Код под цифрой 2 показывает назначение фары. Тут может быть несколько вариантов:

А – передние габаритные или боковые огни.
L – элемент подсветки заднего номерного знака.
R – задние габариты.
В – передние противотуманки.
F – задние противотуманки.

Это самые часто встречающиеся варианты, используемые в маркировке.

Цифра «3» обозначает тип лампы, который установлен в оборудовании. Этот аспект подробно рассмотрен в следующей главе.

Число «4» подсказывает, какой вид ламп нужно использовать. Так, маркировка DCR обозначает, что можно ставить ксеноновые лампочки как для дальнего, так и для ближнего света.

Под цифрой «5» на схеме ведущее основное число или ВОЧ, которое показывает интенсивность ближнего и дальнего освещения. Все просто – чем выше показатели, тем ярче свет может выдавать оборудование. Такая информация наносится только фары, в которых есть ближний и дальний свет.

Цифра «6» обычно представляет собой стрелочки стрелочки. Они подсказывают, для какого движения предназначен источник света. Если стрелка направлена влево – для левостороннего, вправо – для правостороннего. Когда есть обе стрелки, то можно использовать фары на дорогах с разным направлением движения, но в этом случае обязательна регулировка оборудования для настройки светового потока. Если никаких обозначений нет, значит фара (а эта маркировка применима только для головного света) предназначена для правостороннего движения, именно оно больше распространено в мире.

Если на корпусе есть маркировка, показанная на схеме цифрой «7», это говорит о том, что в оборудовании использованы рассеиватели из полимерных материалов.

Символ под числом «8» при его наличии подсказывает, что в конструкции использован отражатель.

Число «9» предназначено для специалистов на автосервисах и показывает углы наклона, на которые следует ориентироваться при регулировке света. Они используют данные для упрощения и ускорения процесса.

Некоторые производители наносят маркировку на наружную часть фары.

Цифра «10» информирует о стандартах, которым соответствует то или иное изделие. Это могут быть как международные нормы, так и собственные или региональные варианты. Вторая строчка обычно отражает номер омологации (усовершенствование с целью улучшения показателей).

Общие моменты

Особенностью фар с линзами является то, что поток света «разрезается», за счет чего происходит корректировка направления. Лучи проходят только по горизонту, а по-вертикали не пропускаются.

Конструкция фар с линзами состоит из отдельных блоков. Это:

непосредственно фара;
отражатель;
ксеноновая лампа.

Линза используется для фокусировки пучка света прямо на дорогу, и это является основной ее функцией. Свидетельство о регистрации транспортного средства? Использование фар без линз считается незаконным.

Чтобы пучок света был разрезан строго по вертикали, используются специальные магнитные «шторки». Возможна установка автоматической регулировки фар.

Первоначальные данные

Водители прибегают к подобным хитростям для того, чтобы улучшить внешний вид машины и ее характеристики, или же, чтобы добиться качественного освещения.

Плюсы использования линзованных фар:

повышение заводских характеристик транспортного средства;
улучшение внешнего вида, «тюнинг» машины;
высокая функциональность и долговечность.

Однако, следует учесть, что существуют и минусы. Установка линз с ксеноновыми лампами в кустарных условиях считается незаконной.

После того, как лампы установлены, их требуется правильно отрегулировать. Доверять работу по установке фар и линз следует опытному мастеру в автосервисе.

Для чего его ставят

К установке ксеноновых ламп водители прибегают по нескольким причинам:

Для тюнинга транспортного средства	Ксеноновые фары смотрятся красиво, а при установке линз можно получить эффект «ангельских глаз» — вокруг линзы устанавливается ободок из светодиодов. При этом следует отметить, что возможен тюнинг с использованием галогенных ламп
Улучшение светового потока	Линзы могут быть установлены вместе с ксеноновыми лампами. Как правило, установка осуществляется на специальных ремонтных станциях, имеющих сертификат. Ксеноновые лампы поставляются в комплекте с линзами
Заводские установки и замена ламп	На некоторых моделях авто линзы с лампами устанавливаются на заводе в штатном порядке. Как правило, данные модели машин стоят весьма дорого, как и отдельная комплектация для них. Фары в современных автомобилях являются отдельными компьютерными системами, имеющими множество функций — освещение поворотов, изменение угла освещения

Основная причина, по которой водители прибегают к установке ламп — тюнинг, улучшение внешнего вид автомобиля.

Однако, если требуется только тюнинг, установить линзы на автомобиле можно и на галогенные лампы. Световой поток в данном случае не улучшается.

Зачастую водители ставят линзы с «глазами ангела». Следует учитывать, что линзированная оптика, это не только украшение автомобиля. Ставить лампы с линзами нужно для улучшения каких-либо характеристик.

Мастера автосервиса предлагают выбор — установка линз с галогеном или ксеноном. Наиболее предпочтительным является второй вариант по причине того, что свечение ксеноновых ламп более сильное, в особенности, если используется фара с отражателем.

Кроме того, на заводских машинах чаще всего ставят галогенные лампы с линзами, что позволяет сфокусировать пучки света.

Для установки линз требуется серьезное оборудование. Кроме самих линз в фаре должны стоять датчики, работа которых позволяет автоматически скорректировать угол света.

Это требование безопасности, и нарушение его сопоставимо с нарушением закона и ПДД. Данное оборудование весьма дорогостоящее, поэтому используется только в авто с максимальной комплектацией.

Чем регулируется

Сотрудник ГИБДД имеет право снять такие фары, а у водителя возникнут проблемы при прохождении технического осмотра.

Чтобы получить разрешение на установку фар, следует обратиться в сертифицированную организацию. При этом следует учесть, что может потребоваться разрешение от ГИБДД и полная замена фар.

Нормативные акты:

Правила ЕЭК ООН № 99.
Кодекс об административных правонарушениях — ФЗ № 195. Статья 12.5.
ГОСТ стандарт Р.41.99 — 99.
Разъяснения Департамента по обеспечению безопасности дорожного движения от 20 февраля 2010 г. «Об использовании ксеноновых фар».

Данные нормативные акты применяются как водителями, так и сотрудниками ГИБДД, осуществляющими проверку авто и изъятие фар.
