Устройство генератора переменного тока

Виды и варианты исполнения

Дизельные электростанции различаются по выходной электрической мощности, виду тока (переменный трёхфазный/однофазный, постоянный), выходному напряжению, а также частоте тока (например, 50, 60, 400 Гц).

Также дизельные электростанции разделяют по типу охлаждения дизельного двигателя, воздушному или жидкостному. Электростанции с дизельным двигателем жидкостного охлаждения — это агрегаты больших мощностей и размеров.

По назначению

• Портативные (бытовые, переносные) — электростанции с дизельным двигателем воздушного охлаждения мощностью от 0,3 кВт до 20 кВт.
• Стационарные (промышленные) — электростанции с дизельным двигателем жидкостного охлаждения. Как правило, выходной ток — трехфазный, напряжением от 400/230В до 10 кВ. Единичная мощность установок составляет от 8 кВт (10 кВА) до 2000 кВт (2400 кВА).

По конструктивному исполнению

• Открытого исполнения — базовое исполнение электростанции, предназначено для размещения электроустановки в специально оборудованном помещении.
• В шумозащитном кожухе — для установки в помещение при наличии требований к снижению шума.
• Во всепогодном шумозащитном кожухе — для установки на улице при наличии требований к снижению шума.
• Контейнерные — монтаж электростанции в блок-контейнер осуществляется для эксплуатации установки в тяжелых климатических условиях и повышенной вандалозащищённости.
• Электростанция может быть установлена в фургон, машину или на шасси. Таким образом, она приобретает статус мобильной электростанции.

По роду тока

Маломощные дизельные электростанции вырабатывают, как правило, однофазный переменный ток напряжением 220 В и/или трёхфазный напряжением 380 В.

Трёхфазные электростанции имеют более высокий КПД за счёт более высокого КПД генератора переменного тока.

Переносные дизельные электростанции с встроенным выпрямителем (инвертором) могут иметь дополнительный выход постоянного тока напряжением 12-14 вольт, например, для зарядки аккумуляторов.

Мощные дизельные электростанции вырабатывают трёхфазный ток:

• низковольтные — с напряжением до 1 кВ;
• высоковольтные — с напряжением более 1 кВ (6,3 кВ, 10 кВ).

Если необходимо передавать электроэнергию, выработанную низковольтными электростанциями, на значительные расстояние по линиям электропередачи, напряжение повышается на электрических подстанциях до 6,3 кВ или 10,5 кВ.

По типу генератора переменного тока

Синхронный генератор переменного тока Так как частота переменного тока синхронного генератора определяется числом оборотов ротора (двигателя), то дизельная электростанция должна иметь механизм, обеспечивающий постоянное число оборотов дизельного двигателя независимо от нагрузки (генерируемой электрической мощности). Частота переменного тока синхронного генератора будет: f = n 60 {\displaystyle f={\frac {n}{60}}} , где f {\displaystyle f} — частота в герцах; n {\displaystyle n} — число оборотов ротора в минуту.

Если генератор имеет число пар полюсов p {\displaystyle p} , то соответственно этому частота электродвижущей силы такого генератора будет в p {\displaystyle p} раз больше частоты электродвижущей силы двухполюсного генератора: f = p n 60 {\displaystyle f=p{\frac {n}{60}}} .

ЭДС синхронного генератора регулируется изменением тока возбуждения.

Асинхронный генератор переменного тока

Асинхронный генератор может генерировать переменный ток произвольной, нестандартной частоты (значительно отличающейся, например, от используемой в промышленности и быту частоты 50 Гц). Переменный ток после выхода из генератора подвергается выпрямлению, затем получившийся постоянный ток инвертор преобразует в переменный ток с параметрами, определяемыми стандартом. Следует отметить, что недорогие модели инверторов имеют на выходе переменный ток несинусоидальной формы, обычно прямоугольные импульсы или модифицированная синусоида.

ЭДС асинхронного генератора регулируется изменением числа оборотов двигателя и изменением тока возбуждения (если предусмотрено конструкцией генератора).

Асинхронные генераторы без встроенной системы «стартового усиления» плохо переносят длительные перегрузки, в отличие от синхронных.

Сварочные агрегаты

Особой разновидностью дизельных и бензиновых электростанций следует считать сварочные агрегаты, генерирующие постоянный или переменный ток для электродуговой сварки. Выходное электрическое напряжение относительно низкое (около 90 вольт), однако сила тока велика, электрические генераторы не боятся коротких замыканий.

Технические характеристики

Под основными техническими характеристиками генераторов можно понимать следующие величины. Это ЭДС генератора. Непосредственно с ЭДС любого генератора напрямую связана его полная электрическая мощность, которая ей прямопропорциональна.

• Промежуточное реле — классификация, назначение, подключение и особенности срабатывания (Инструкция)

• Подключение дифавтомата — схемы, правила монтажа и особенности установки своими руками. Пошаговая инструкция начинающего электрика!

• Реле времени: как подключить своими руками? Для чего используется и обзор уровней автоматизации. Виды, маркировка и принцип работы устройства

Полная мощность возрастает при увеличении количества полюсов и частоты оборотов якоря. Полезная же мощность, передаваемая на подключённое внешнее устройство, равна произведению выходного тока на выходное напряжение.

Основная характеристика любого производящего что-либо устройства, в том числе и нашего генератора это КПД. Если генератор выключить, а потом включить, то его КПД будет уменьшаться, в связи с увеличением затрат энергии на нагрев обмотки. Различают электрический КПД и промышленный.

При таком подключении, причём желательно через автомат и вольтметр, добиваются равномерного распределения нагрузки между работающими генераторами. При увеличении потребления внешней нагрузки, в работу включается второй генератор, тем самым регулируя обороты первого и выравнивая напряжение.

При использовании генераторов со смешанным возбуждением происходит автоматическая регулировка характеристик работающих вместе генераторов, повышается стабильность работы. Это возможно из-за того, что в таких генераторах есть уравнительный провод, проходящий между отрицательными или положительными щётками. Именно эта шина и делает работу таких генераторов устойчивой.

• Реле контроля напряжения: советы по установке и подключению своими руками. Выбор и принцип работы для однофазной и трехфазной сети

• Понижающий трансформатор: принцип работы, особенности выбора, подключение и установка своими руками. ТОП-10 идей + инструкция!

• Кулачковый переключатель: конструкция устройства, характеристики и руководство по выбору. Схему подключения своими руками смотрите здесь!

Виды генераторов переменного тока

Есть несколько типов классификации генераторов. Наиболее распространенный — по мощности. Они бывают маломощными и высокомощными. Для решения бытовых задач применяются компактная и маломощная электроустановки, которые обычно используется в качестве резервного источника питания.

В последнее время популярность обрели сварочные генераторы. С бензиновыми моделями следует быть осторожным, так как они должны использоваться только по своему прямому назначению. В противном случае их срок эксплуатации истечет намного раньше положенного. Диагностика и ремонт таких приборов — достаточно дорогостоящие, и чаще проще купить новый аппарат.

Вам это будет интересно Особенности магнитной ленты на электросчетчик

Еще одно разделение — асинхронные и синхронные генераторы. Они отличаются конструкцией ротора. В синхронном приборе катушка находится на роторе, а в асинхронном на валу есть специальные углубления, которые предназначены для вставки обмотки. Подробнее о них далее.

Маломощный генератор

Асинхронные генераторы

Асинхронные двигатели — это приборы, которые работают в тормозящем режиме. В данной ситуации ротор выполняет вращения только в одном направлении, совпадающем с движением магнитного поля, но немного опережает его.

Обратите внимание! Такие установки практически не подвержены коротким замыканиям и обладают повышенной защитой от воздействия внешних факторов. Асинхронный генератор

Асинхронный генератор

Синхронные генераторы

Синхронный двигатель — это электромеханизм, который работает в режиме генерации электрической энергии. Его особенность в том, что частота вращения стартера, а точнее его магнитного поля, равна частоте вращения ротора.

К сведению! Синхронные обладают роторами, которые выполнены в виде постоянных или электрических магнитах. Полюсов у них может быть и 2, и 4, и 6. Главное, чтобы это число было кратным двум.

Синхронный генератор

Параметры домашней электрической сети

Основными параметрами электричества являются его напряжение и частота. Стандартное напряжение для домашних электросетей — 220 вольт. Общепринятая частота — 50 герц. Однако в США используется другое значение частоты — 60 герц. Параметр частоты задается генерирующим оборудованием и является неизменным.

Напряжение в сети конкретного дома или квартиры может быть отличным от номинала (220 вольт). На данный показатель влияет техническое состояние оборудования, сетевые нагрузки, загруженность подстанции. В результате напряжение может отклоняться от заданного параметра в ту или другую сторону на 20–25 вольт.

Скачки напряжения отрицательно сказываются на работоспособности электробытовой техники, поэтому подключения в домашней сети рекомендуется осуществлять через стабилизаторы напряжения.

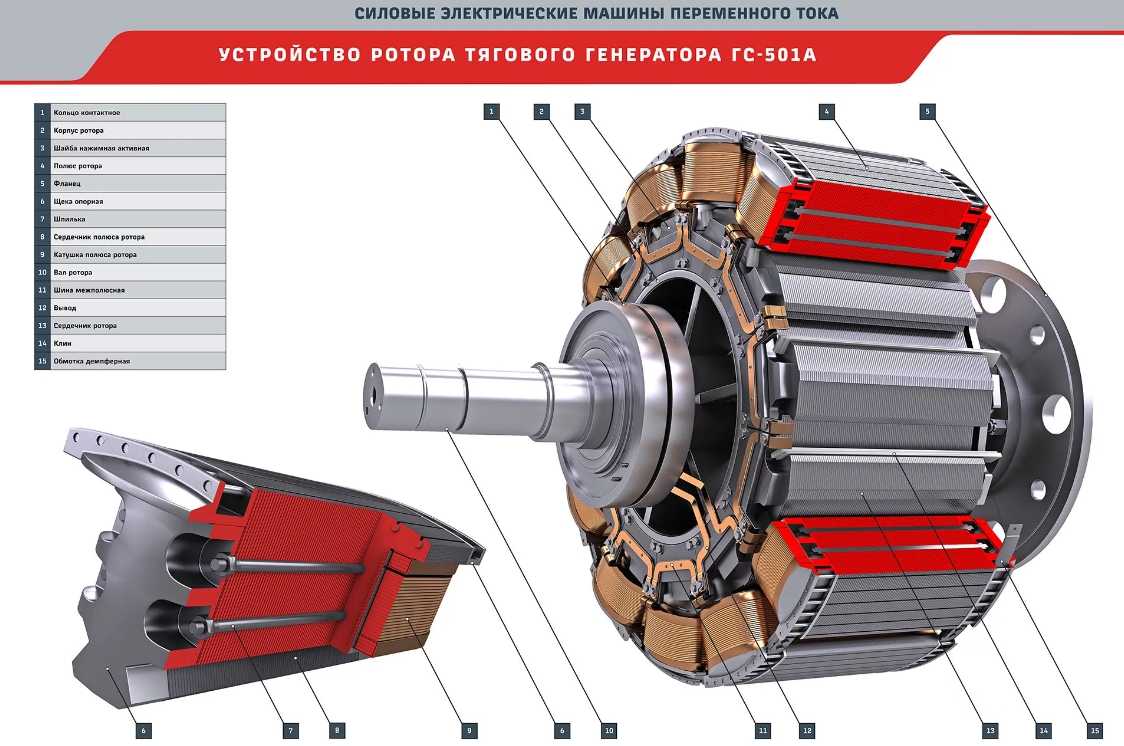

Как устроен генератор переменного тока

Устройство генератора крайне простое. Он состоит из двух основных частей: подвижной (ротор или индуктор) и неподвижной (статор или якорь). В ГПТ ротором выступает электрический магнит, создающий магнитное поле, которое и принимает статор. Поверхность якоря обладает впадинами, которые называются пазами. В них виднеется обмотка катушки, выступающей в роли проводника.

Обратите внимание! Обычно якорь изготавливают их спрессованных листов стали толщиной не более 0,3 мм. Их изоляционный слой представляет собой простое лаковое покрытие. Ротор устанавливают внутри статора

Его вращение осуществляется с помощью двигателя, мощность которого передается через обычный вал и некоторые опорные элементы. На валу также имеется возбудитель с постоянным значением электротока, питающий им обмотки катушки. Также среди компонентов имеется аккумуляторная батарея, которая инициализирует запуск стартера и может подавать электричество, если его не хватает для запуска двигателя, его работы

Ротор устанавливают внутри статора. Его вращение осуществляется с помощью двигателя, мощность которого передается через обычный вал и некоторые опорные элементы. На валу также имеется возбудитель с постоянным значением электротока, питающий им обмотки катушки. Также среди компонентов имеется аккумуляторная батарея, которая инициализирует запуск стартера и может подавать электричество, если его не хватает для запуска двигателя, его работы.

Важно! Основное различие между однофазным и трехфазным генераторами электрического тока заключается в том, какое максимальное напряжение выдается прибором. В первом случае это 220 В, а во втором — и 220, и 380 В. Устройство установки

Устройство установки

Применения

Такие электростанции и установки применяются в качестве основных, резервных или аварийных источников электроэнергии для потребителей одно- или трёхфазного переменного тока, для электропитания тепловозов, карьерных самосвалов, подводных лодок и другой техники, используют в малой энергетике, для энергообеспечения вахтовых посёлков, производств, установок связи и т. д., в качестве железнодорожных электростанций и энергорезервирования, в системе аварийного снабжения компьютерных сетей, потребителей собственных нужд на атомных и тепловых электростанциях, и других стратегических объектов, включенных совместно с ИБП

Первые передвижные дизельные электростанции в СССР были спроектированы в ПКБ Мосэнерго (Мосэнергопроект) для восстановления нарушенного электроснабжения и для энергоснабжения перебазированных промышленных предприятий в новых районах во время Великой Отечественной войны Народный Комиссариат Электростанций СССР предложил Мосэнерго изготовить передвижные тепловые электростанции, используя демонтируемое, бывшее в работе оборудование. Передвижные электростанции-энергопоезда собирались на Фрунзенской ТЭЦ. Готовые энергопоезда мощностью 500—1500 кВт отправлялись в освобождённые города, где они обеспечили электроснабжение аварийно-восстановительных работ.

Как сделать генератор переменного тока своими руками

Для самостоятельного изготовления асинхронного агрегата понадобится следующее:

1. Мотор. Двигатель можно соорудить своими руками, но эта процедура слишком длительная и трудоемкая. Поэтому лучше использовать агрегат от старого неработающего бытового электрооборудования. Оптимальным вариантом будет применение двигателя от дренажного насосного устройства, стиральной машинки либо пылесоса.
2. Статорный механизм. Рекомендуется приобрести готовое устройство, оборудованное обмоткой.
3. Комплект электрических проводов.
4. Изолента, допускается применение термоусадочных трубок.
5. Трансформаторный узел или выпрямительный блок. Этот элемент потребуется в случае, если на выходе генератора переменного тока энергия будет иметь разную мощность.

Перед началом работ необходимо сделать несколько манипуляций, которые позволят правильно выполнить расчет параметра мощности агрегата:

1. Использующийся двигатель подключается к электросети для определения скорости вращения. Чтобы выполнить эту задачу, потребуется специальное устройство — тахометр. После считывания информации полученное значение надо записать и прибавить к нему еще 10%. Это — компенсаторная величина. Если добавить 10% к скорости вращения, это позволит предотвратить перегрев агрегата во время функционирования.
2. Выполняется подбор конденсаторных элементов с учетом требуемой величины мощности. Если на этом этапе возникли сложности, можно воспользоваться таблицей.
3. Генераторная установка во время работы продуцирует электроэнергию, соответственно, заранее необходимо продумать заземление устройства. При его отсутствии и некачественной изоляции агрегат не только износится быстрее, но и может представлять опасность для человека.
4. После подготовки выполняется процедура сборки, она не займет много сил. К двигателю, который будет использоваться в основе, подключаются конденсаторные элементы в соответствии со схемой. В ней указана очередность подсоединения компонентов. Надо учесть, что величина емкости каждой конденсаторной детали соответствует предыдущему устройству.

Схема сборки простого генератора переменного тока

Таблица выбора емкости конденсатора для агрегата

Полученный узел сможет обеспечить энергией электрическую пилу, циркулярку или болгарку, т. е. любой маломощный инструмент.

При использовании самодельного генератора переменного тока нельзя допустить перегрева двигателя, иначе это приведет к его поломке и даже взрыву.

В процессе сборки и эксплуатации надо учитывать следующие нюансы:

Если коэффициент полезного действия падает прямо пропорционально в соответствии с длительностью работы, это норма. Данный нюанс связан с тем, что периодически генераторный агрегат должен отдыхать и остывать

Важно время от времени снижать температуру двигателя до 40 градусов Цельсия.
Поскольку в простой схеме устройства не используется автоматика, потребитель должен сам контролировать все процессы работы приспособления. Время от времени к агрегату необходимо подключать измерительное оборудование — тахометр, вольтметр.
Перед выполнением сборки нужно правильно подобрать электроприборы в соответствии с расчетом его технических параметров и свойств

Приведенная схема наиболее простая в плане реализации.

Как выбрать?

При выборе генератора важно найти подходящее и надежное устройство, которое сможет обеспечить электроэнергией отведенную площадь. Для начала необходимо определиться с техническими параметрами будущего устройства

Специалисты советуют обратить внимание на:

• массу электрогенератора;
• габариты устройства;
• мощность;
• расход топлива;
• показатель шума;
• продолжительность работы.

А также важным параметром является возможность организации автоматической работы. Чтобы понять, сколько фаз требуется будущему генератору, необходимо определиться с типом и количеством электроприборов, которые будут к нему подключаться.

Однако не всегда покупка подобной мобильной электростанции становится лучшим решением.

Перед покупкой дополнительно рекомендуется учесть нагрузку, которая будет оказана на устройство во время его работы. На каждую фазу должна приходиться нагрузка максимум в 30% от общего количества. Таким образом, если мощность генератора составляет 6 кВт, то в случае использования розеток с напряжением в 220 В удастся задействовать только 2 кВт.

Покупка трехфазного генератора востребована только тогда, когда в доме много трехфазных потребителей. Если большинство приборов однофазные, лучше приобрести соответствующий агрегат.

Принцип действия синхронного генератора. Системы возбуждения синхронного генератора

Принцип действия синхронного генератора

При подключении обмотки возбуждения к источнику постоянного напряжения, по ней пойдет ток возбуждения и создастся постоянный магнитный поток. При вращении ротора, от источника механической энергии, этот поток поочередно пересекает каждую из фаз обмоток статора и в каждой из обмоток индуктируется однофазная переменная ЭДС. При соединении обмотки статора в звезду, получим систему 3-х фазной переменной ЭДС.

Различают синхронные генераторы с:

А) возбудителями;

Б) самовозбуждением.

Возбудитель – генератор постоянного тока со смешенным возбуждением, якорь которого устанавливается на вал самого генератора (или изготавливается на одном волу с генератором), а корпус возбудителя крепится к корпусу синхронного генератора.

По схемам возбуждения синхронные генераторы делятся на генераторы с независимым возбуждением и генераторы с самовозбуждением.

При независимом возбуждении обмотка электромагнитов питается постоянным током от отдельной машины постоянного тока, соединенной с ротором генератора непосредственно либо посредством гибкой передачи, чаще всего клиноременной.

При самовозбуждении обмотка, питающая магнитные полюса, находится в одном магнитном поле с рабочей обмоткой генератора.

Наиболее распространенная схема возбуждения синхронных генераторов с независимым возбуждением.

Постоянный ток со щеток возбудителя поступает непосредственно в обмотку возбуждения генератора. Регулирование напряжения генератора осуществляется шунтовым реостатом в цепи возбуждения возбудителя (ШР), при увеличении сопротивления ШР уменьшается ток возбуждения возбудителя, что приводит к снижению напряжения на щетках возбудителя и, следовательно, к уменьшению тока возбуждения генератора и снижению напряжения на зажимах генератора.

Генераторы с самовозбуждением могут работать по двум схемам:

а) в синхронных машинах с вращающимся якорем — в пазах якоря укладывается дополнительная обмотка, присоединенная к специальному коллектору; постоянным током с коллектора по обычной схеме питается обмотка электромагнитов; в отдельных случаях дополнительная обмотка выполняется однофазной, и в последующем ток выпрямляется.

б) в синхронных машинах с неподвижным якорем и вращающимися полюсами постоянный ток для возбуждения генератора получают трансформированием рабочего напряжения и последующим выпрямлением тока.

1.10 Способы пуска синхронного электродвигателя.

Пуск синхронных двигателей может быть осуществлен при помощи вспомогательного асинхронного двигателя. Однако этот способ ввиду его сложности и высокой стоимости используется очень редко. Обычно применяют так называемый асинхронный пуск синхронного двигателя. Для этой цели в полюсных наконечниках полюсов ротора укладывается дополнительная короткозамкнутая обмотка типа «беличьей клетки». Так как во время пуска в обмотке возбуждения двигателя наводится большая э. д. с. и напряжение на зажимах оказывается весьма значительным, то по соображениям безопасности она замыкается рубильником на сопротивление.

При подаче напряжения трехфазной сети к обмотке статора синхронного двигателя возникает вращающееся магнитное поле, которое, пересекая короткозамкнутую (пусковую) обмотку, заложенную в полюсных наконечниках ротора, индуктирует в ней токи. Эти токи, взаимодействуя с вращающимся полем статора, приведут ротор во вращение. При достижении ротором наибольшей скорости (95—97% синхронной скорости) рубильник переключают так, чтобы обмотку ротора включить в сеть постоянного напряжения.

Недостатком асинхронного пуска является большой пусковой ток (в 5—7 раз больше номинального тока). Пусковой ток мощных синхронных двигателей вызывает значительное падение напряжения в сети, а это отражается на работе других потребителей. Для уменьшения пускового тока применяют пуск при пониженном напряжении с помощью автотрансформатора.

В настоящее время применяют почти исключительно асинхрон­ный пуск синхронных двигателей ввиду его простоты и надежности. Существуют также схемы автоматического асинхронного пуска синхронных двигателей

Параллельная работа синхронных генераторов

На электростанциях синхронные генераторы соединяются друг с другом параллельно для совместной работы на общую электрическую сеть. Когда нагрузка на электрическую сеть мала, работает только часть генераторов, при повышенном энергопотреблении («час пик») включаются резервные генераторы. Этот способ выгоден, так как каждый генератор работает на полную мощность, следовательно, с наиболее высоким коэффициентом полезного действия.

Синхронизация генератора с электрической сетью

В момент подключения резервного генератора к электрическим шинам его электродвижущая сила должна быть численно равна напряжению на этих шинах, иметь одинаковую с ним частоту, и фазовый сдвиг равный нулю. Процесс выведения резервного генератора на режим, при котором обеспечивается указанное условие, называется синхронизацией генератора.

Если это условие не будет выполнено (подключаемый генератор не выведен на синхронный режим), то из сети в генератор может пойти большой ток, генератор заработает в режиме электродвигателя, что может привести к аварии.

Для выполнения синхронизации подключаемого генератора с электрической сетью применяются специальные устройства, в простейшем виде — синхроноско́п.

Синхроноскоп представляет собой лампу накаливания и «нулевой» вольтметр, включенные параллельно контактам рубильника, отключающего генератор от шин сети (соответственно сколько фаз, столько ламп накаливания и вольтметров).

При разомкнутом состоянии рубильника параллельная сборка «лампа накаливания — „нулевой“ вольтметр» оказывается включенной последовательно цепи «фаза генератора — фаза электросети».

После запуска генератора (при разомкнутом рубильнике) его выводят на номинальные обороты, и регулируя ток возбуждения, добиваются того, чтобы электрическое напряжение на клеммах генератора и на шинах сети было приблизительно одинаковым.

Когда генератор приближается к режиму синхронизации, лампы накаливания начинают мигать, и в момент почти полной синхронизации они гаснут. Однако лампы гаснут при напряжении, не равном нулю, для индикации полного нуля служат вольтметры («нулевые» вольтметры). Как только и «нулевые» вольтметры покажут 0 вольт — генератор и электрическая сеть синхронизированы, можно замыкать рубильник. Если две лампы накаливания (на двух фазах) погасли, а третья — нет, это означает, что одна из фаз генератора подключена неправильно к шине электрической сети.

Двухфазный режим асинхронного генератора.

Рис.2 Двухфазный режим асинхронного генератора.

Такую схему следует использовать тогда, когда нет необходимости в получении трёхфазного напряжения. Этот вариант включения уменьшает рабочую ёмкость конденсаторов, снижает нагрузку на первичный механический двигатель в режиме холостого хода и т.о. экономит “драгоценное” топливо.

В качестве маломощных генераторов, вырабатывающих переменное однофазное напряжение 220 В, можно использовать однофазные асинхронные короткозамкнутые электродвигатели бытового назначения: от стиральных машин типа “Ока”, “Волга”, поливальных насосов “Агидель”, “БЦН” и пр. У них конденсаторная батарея может подключаться параллельно рабочей обмотке, либо использовать уже имеющийся фазосдвигающий конденсатор, подключенный к пусковой обмотке. Емкость этого конденсатора, возможно, следует несколько увеличить. Его величина будет определяться характером нагрузки, подключаемой к генератору: для активной нагрузки (электропечи, лампочки освещения, электропаяльники) требуется небольшая емкость, индуктивной (электродвигатели, телевизоры, холодильники) – больше.

Рис.3 Маломощный генератор из однофазного асинхронного двигателя.

Теперь несколько слов о первичном механическом двигателе, который будет приводить во вращение генератор. Как известно, любое преобразование энергии связано с её неизбежными потерями. Их величина определяется КПД устройства. Поэтому мощность механического двигателя должна превышать мощность асинхронного генератора на 50…100%. Например, при мощности асинхронного генератора 5 кВт, мощность механического двигателя должна быть 7,5…10 кВт. С помощью передаточного механизма добиваются согласования оборотов механического двигателя и генератора так, чтобы рабочий режим генератора устанавливался на средних оборотах механического двигателя. При необходимости, можно кратковременно увеличить мощность генератора, повышая обороты механического двигателя.

Каждая автономная электростанция должна содержать необходимый минимум навесного оборудования: вольтметр переменного тока (со шкалой до 500 В), частотомер (желательно) и три выключателя. Один выключатель подключает нагрузку к генератору, два других – коммутируют цепь возбуждения. Наличие выключателей в цепи возбуждения облегчает запуск механического двигателя, а также позволяет быстро снизить температуру обмоток генератора, после окончания работы – ротор невозбужденного генератора еще некоторое время вращают от механического двигателя. Эта процедура продлевает активный срок службы обмоток генератора.

Если с помощью генератора предполагается запитывать оборудование, которое в обычном режиме подключается к сети переменного тока (например, освещение жилого дома, бытовые электроприборы), то необходимо предусмотреть двухфазный рубильник, который в период работы генератора будет отключать данное оборудование от промышленной сети. Отключать надо оба провода: “фазу” и “ноль”.

В заключение несколько общих советов.

1. Генератор переменного тока является устройством повышенной опасности. Применяйте напряжение 380 В только в случае крайней необходимости, во всех остальных случаях пользуйтесь напряжением 220 В.

2. По требованиям техники безопасности электрогенератор необходимо оборудовать заземлением.

3

Обратите внимание на тепловой режим генератора. Он “не любит” холостого хода. Снизить тепловую нагрузку можно более тщательным подбором емкости возбуждающих конденсаторов

Снизить тепловую нагрузку можно более тщательным подбором емкости возбуждающих конденсаторов.

4. Не ошибитесь с мощностью электрического тока, вырабатываемого генератором. Если при работе трёхфазного генератора используется одна фаза, то её мощность будет составлять 1/3 общей мощности генератора, если две фазы – 2/3 общей мощности генератора.

5. Частоту переменного тока, вырабатываемого генератором, можно косвенно контролировать по выходному напряжению, которое в режиме “холостого хода” должно на 4…6 % превышать промышленное значение 220/380 В.

Виды

Существует несколько классификаций асинхронных генераторов. Они могут отличаться следующими факторами.

• Типом ротора – вращающейся части конструкции. Сегодня выпускаемые агрегаты данного типа предусматривают в своей конструкции фазный или короткозамкнутый ротор. Первый оборудован индуктивной обмоткой, в качестве которой выступает изолированный провод. С его помощью и удается создать динамическое магнитное поле. Второй вариант – единая конструкция, имеющая цилиндрическую форму. Внутри нее расположены штыри, оборудованные двумя замыкающими кольцами.
• Количеством рабочих фаз. Под ними подразумевают выходные или статорные обмотки, расположенные внутри устройства. Выходные при этом могут иметь одну фазу или три. Этот показатель определяет назначение генератора. Первый вариант доступен для эксплуатации при напряжении в 220 В, второй – 380 В.
• Схемой включения. Выделяют несколько способов организации работы трехфазного генератора. Можно подключить катушки к устройству, применяя схему «звезда» или «треугольник». Также их можно разместить на полюсах неподвижного элемента – статора.
