Оснащение жилья умными датчиками и контроллерами требует особого подхода к электрике. Один резкий скачок напряжения может мгновенно сжечь дорогой сервер или блок управления освещением. Монтаж полноценной системы защиты занимает от 8 до 16 рабочих часов, а стоимость базового набора оборудования начинается от 12 000 рублей. Правильно подобранная автоматика для защиты умного дома от перегрузок гарантирует сохранность техники и полную электробезопасность жильцов.
Принципы работы защитных устройств
Система автоматики представляет собой комплекс модульных устройств, которые следят за состоянием сети в реальном времени. Основная задача здесь — предотвратить перегрев кабеля и выход электроники из строя. Когда ток в цепи превышает допустимую норму, срабатывает тепловой или электромагнитный расцепитель, который разрывает контакт. При коротком замыкании (КЗ) механизм действует почти мгновенно, чтобы искра не превратилась в пожар. Я всегда объясняю заказчикам, что автоматика защищает именно проводку от расплавления, а не обязательно каждый отдельный прибор.

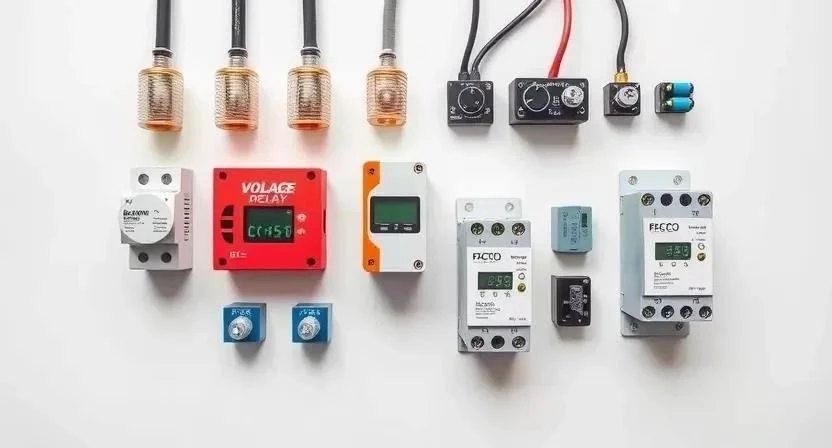

Классификация оборудования для электрощита
Для полноценной защиты недостаточно одного автомата. В умном доме используется комбинация устройств, каждое из которых отвечает за свой сценарий аварии. Например, УЗО спасает человека от удара током, а реле напряжения бережет блоки питания от «отгорания нуля» в подъезде.
| Тип устройства | Основная функция | От чего защищает |
|---|---|---|
| Автоматический выключатель | Разрыв цепи при перегрузке | Короткое замыкание, перегрузка сети |
| УЗО (Диф. выключатель) | Контроль утечки тока | Удар током, утечка на корпус |
| Дифавтомат | Комбинированная защита | КЗ, перегрузка и утечка тока |
| Реле напряжения | Контроль вольтажа | Скачки напряжения (выше/ниже нормы) |
| Стабилизатор | Выравнивание напряжения | Постоянные просадки или всплески |
Технические параметры при подборе
Выбирая модули, я смотрю прежде всего на номинальный ток. Это максимальное значение, которое устройство выдержит без срабатывания. Важной деталью является характеристика расцепления: тип B подходит для освещения, C — самый универсальный для розеток, а D ставят на мощные двигатели с высокими пусковыми токами.
| Параметр | Что означает | Типичное значение |
|---|---|---|
| Номинальный ток (In) | Порог срабатывания защиты | 6А, 16А, 25А, 32А |
| Ток утечки (для УЗО) | Чувствительность к утечке | 10мА, 30мА, 100мА |
| Степень защиты IP | Пыле- и влагозащищенность | IP20 (для щитков внутри) |
| Характеристика расцепления | Скорость реакции на КЗ | B, C, D |
| Отключающая способность | Макс. ток КЗ без разрушения | 4.5кА, 6кА, 10кА |
Распределение защиты по группам нагрузки
В умном доме нельзя объединять всё в одну линию. Я разделяю потребителей на группы, чтобы при аварии в одной розетке не погас весь дом и не отключился сервер. Освещение обычно сажают на автоматы 6А или 10А. Для стандартных розеток использую 16А. Мощная техника (духовка, стиралка) получает отдельные линии. Серверная часть умного дома должна быть защищена реле напряжения и, желательно, ИБП, так как микросекундные просадки могут привести к сбою в базе данных контроллера.

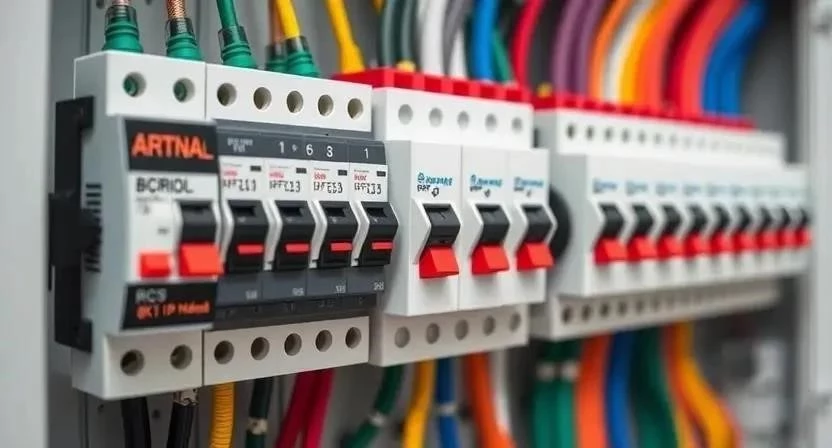

Особенности монтажа в распределительном щите
Монтаж начинается с установки DIN-рейки и шин заземления/нуля. Важно соблюдать сечение кабеля: для 16А использую медь 2.5 мм², для 10А — 1.5 мм². Если поставить автомат на 25А на тонкий провод 1.5 мм², кабель сгорит раньше, чем сработает защита.
Необходимые инструменты:
- Набор диэлектрических отверток (PH, PZ, плоские)
- Стриппер для зачистки изоляции
- Кримпер для наконечников (НШВИ)
- Мультиметр для проверки фазы и напряжения
- Маркировочный принтер или набор меток
- Фонарь налобный
- Уровень строительный
- Пассатижи с изолированными ручками
Однажды я столкнулся с ситуацией, когда заказчик купил дешевые автоматы без маркировки. При первом же пуске один из них просто расплавился в гнезде, потому что контакты не были затянуты плотно из-за кривого литья корпуса. С тех пор я настаиваю только на проверенных брендах.
Пошаговая установка защиты:
- Подготовка щитка и разметка мест под модули (30 мин)
- Монтаж DIN-рейки и заземляющей шины (20 мин)
- Установка вводного автомата и реле напряжения (15 мин)
- Монтаж групповых УЗО (30 мин)
- Распределение линий по автоматическим выключателям (60 мин)
- Обжим всех жил наконечниками НШВИ (40 мин)
- Подключение проводов к клеммам с затяжкой моментом (60 мин)
- Маркировка каждой группы кабелей (30 мин)
- Проверка отсутствия коротких замыканий мультиметром (30 мин)
- Первый запуск под нагрузкой и тест кнопки «Тест» на УЗО (20 мин)
При работе обязательно используйте респиратор при сверлении стен под щиток и работайте в перчатках. Помните про электробезопасность: любые манипуляции проводятся только при полностью отключенном вводном питании!
Расчет номиналов и расход материалов
Чтобы понять, какой автомат купить, я использую простую формулу: I = P / (U * cos φ). Для бытовых сетей (230В) расчет упрощается. Например, если нагрузка на линию 3.5 кВт, то 3500 / 230 ≈ 15.2А. Значит, идеально подходит автомат на 16А.
| Мощность нагрузки (кВт) | Расчетный ток (А) | Рекомендуемый автомат | Сечение кабеля (мм²) |
|---|---|---|---|
| до 2.2 | до 9.5 | 10А | 1.5 |
| до 3.6 | до 15.6 | 16А | 2.5 |
| до 5.7 | до 24.7 | 25А | 4.0 |
| до 7.3 | до 31.7 | 32А | 6.0 |
| до 11.0 | до 47.8 | 50А (вводной) | 10.0 |
Типичные ошибки новичков:
- Установка автомата с номиналом выше, чем может выдержать кабель
- Использование одного УЗО на весь дом (при одной утечке гаснет всё)
- Отказ от использования наконечников на многожильном проводе
- Слишком сильная затяжка винтов, приводящая к срыву резьбы
- Отсутствие реле напряжения в сети с нестабильным вольтажом
- Перепутывание фазы и нуля на входе в устройство
Обзор производителей
Рынок делится на два явных сегмента. Премиум-бренды, такие как Schneider Electric, ABB и Legrand, отличаются идеальной геометрией и долговечностью механизмов. Я заметил, что их контакты почти не греются даже при длительной нагрузке. Бюджетный сегмент (например, IEK) подходит для простых задач, но в умном доме, где много дорогой электроники, я рекомендую ставить хотя бы средний класс. Разница в цене окупается отсутствием ложных срабатываний и уверенностью в том, что автомат сработает именно тогда, когда это нужно.
Преимущества и недостатки современной автоматики
Современные системы защиты делают дом безопасным, но имеют свои нюансы.
Плюсы использования качественной автоматики:
- Мгновенная реакция на короткое замыкание
- Защита людей от поражения током через УЗО
- Продление срока службы умных датчиков и хабов
- Предотвращение возгорания изоляции кабелей
- Возможность быстрого поиска неисправного участка сети
- Снижение риска выхода из строя блоков питания
- Стабильная работа серверов умного дома
- Соответствие государственным нормам электробезопасности
Минусы и возможные проблемы:
- Высокая стоимость брендового оборудования
- Занимают много места в распределительном щите
- Требуют профессионального расчета и монтажа
- Возможны ложные срабатывания УЗО при старой проводке
- Необходимость периодической проверки кнопок «Тест»
- Сложность замены одного модуля в плотной компоновке
- Зависимость от качества затяжки контактов
Сравнение обычных автоматов и умных реле
Многие спрашивают, можно ли заменить обычный автомат умным реле. Ответ — категорически нет. Реле управляет нагрузкой, но не защищает кабель от пожара.
| Характеристика | Обычный автомат | Умное реле защиты | |
|---|---|---|---|
| Защита от КЗ | Есть (физическая) | Часто отсутствует/слабая | Автомат обязателен |
| Управление с телефона | Нет | Да | Реле для комфорта |
| Скорость срабатывания | Миллисекунды | Зависит от сети/ПО | Автомат надежнее |
| Цена | Низкая/Средняя | Средняя/Высокая | Автомат дешевле |
| Назначение | Безопасность | Автоматизация | Дополняют друг друга |
Стоимость и рекомендации по покупке
Средний комплект защиты для квартиры (вводной автомат, реле напряжения, 3-4 УЗО и 10-12 автоматов) обойдется в 15 000 – 30 000 рублей. Цена сильно зависит от бренда. Чтобы не купить подделку, заказывайте оборудование в крупных специализированных сетях. Я всегда проверяю наличие голограмм и четкость шрифта на корпусе — у дешевых копий буквы часто плывут.
Мнения профессионалов
Коллеги-электрики сходятся в одном: в умных домах селективность защиты важнее всего. Это когда при проблеме в одной комнате выбивает только локальный автомат, а не общий вводной. Мой знакомый мастер однажды поставил в элитном коттедже только бюджетную серию IEK. Через год он потратил две недели на замену обгоревших шин, потому что дешевый пластик не выдержал пусковых токов мощных кондиционеров.
Я убежден, что экономия на автоматике — это самая большая ошибка при ремонте. Лучше купить чуть более дешевые обои, но поставить в щиток ABB или Schneider. Это инвестиция в спокойный сон.
Часто задаваемые вопросы
Чем отличается УЗО от обычного автомата?
Автомат защищает кабель от перегрузки и КЗ, а УЗО защищает человека от удара током, фиксируя утечку тока на землю.
Как часто нужно проверять защиту?
Рекомендую раз в квартал нажимать кнопку «Тест» на всех УЗО и дифавтоматах. Если устройство не отключилось — его нужно срочно менять.
Что делать, если автомат постоянно выбивает?
Это сигнал либо о перегрузке линии (слишком много приборов), либо о неисправности одного из потребителей. Нужно отключать всё из розеток и включать по очереди.
Можно ли ставить автомат на 25А на розетки?
Только если у вас проложен кабель сечением 4 мм². Для стандартного кабеля 2.5 мм² максимум — 16А.
Нужно ли реле напряжения, если есть стабилизатор?
Да, потому что реле работает быстрее и надежнее отсекает критические скачки, защищая сам стабилизатор.
Поможет ли автоматика от сгорания блока питания при грозе?
Обычный автомат — нет. Для этого нужно ставить устройство защиты от импульсных перенапряжений (УЗИП).
Что лучше: УЗО + автомат или дифавтомат?
Дифавтомат компактнее, но если он выйдет из строя, придется менять всё устройство. Связка УЗО + несколько автоматов практичнее и дешевле в обслуживании.
