Автоматизация уличного освещения с помощью фотореле

Автоматизация уличного света позволяет забыть о ручном переключении прожекторов каждую осень и весну. Подключение уличного освещения через фотореле в щитке решает задачу энергосбережения и комфорта. Базовый монтаж занимает около 4–6 часов. Стоимость комплектующих для среднего участка начинается от 3 500 рублей. Правильный подход к электромонтажу гарантирует безопасность всей системы.

Подготовительные знания и оценка сложности

Работа с электрикой требует базовых навыков и осторожности. Я всегда рекомендую начинать с изучения схемы конкретной модели реле, так как маркировка контактов может отличаться. Сложность монтажа оценивается как средняя. Вам придется работать с DIN-рейкой и распределительными клеммами. Основное время уходит на прокладку кабельных трасс и пусконаладку. Если вы никогда не держали в руках мультиметр, лучше пригласить помощника.

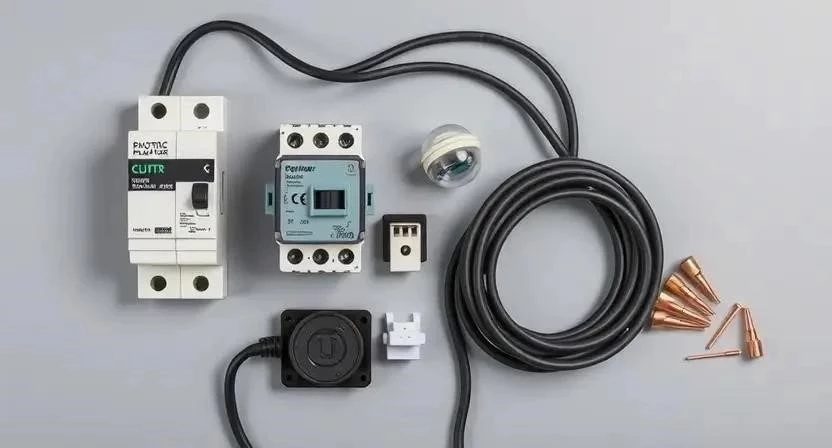

Комплектующие для автоматизации

Для надежной работы системы подбирайте материалы с запасом по мощности. Я использую только медный кабель с негорючей изоляцией. Если нагрузка превышает 10 ампер, обязательно добавляйте в схему контактор, чтобы не сжечь контакты самого фотореле.

• Фотореле с выносным датчиком (IP65) — 1 шт.
• Автоматический выключатель на 10А или 16А — 1 шт.
• Контактор (магнитный пускатель) для мощных ламп — 1 шт.
• Кабель ВВГнг 3х1.5 для освещения — 20-50 метров.
• Кабель ВВГнг 3х0.75 или 3х1 для подключения датчика — 5-10 метров.
• Наконечники НШВИ под сечение провода — 20 шт.
• Гофрированная труба ПВХ для защиты кабеля — по длине трассы.
• Клеммники на DIN-рейку для разводки нуля и заземления — 2-3 шт.

Инструментарий мастера

Качественный инструмент ускоряет работу в два раза и исключает ошибки при зачистке жил. Я советую использовать стриппер, чтобы не повредить изоляцию внутри жилы. Для проверки напряжения незаменим мультиметр.

• Набор диэлектрических отверток (крест, шлиц) — для затяжки клемм.
• Стриппер — для быстрой зачистки проводов.
• Мультиметр — для проверки целостности цепи.
• Индикаторная отвертка — для поиска фазы.
• Кусачки или бокорезы — для обрезки кабеля.
• Перфоратор с буром 6 мм — для крепления щитка и датчика.
• Пассатижи — для формирования петель провода.

Организация рабочего пространства

Прежде чем открывать щиток, обеспечьте себе хорошее освещение. Я всегда ставлю рядом мощный переносной прожектор. Полностью обесточьте вводной автомат и заблокируйте его, чтобы никто случайно не включил свет, пока вы работаете с проводами. Очистите пол вокруг щитка от строительного мусора. Подготовьте устойчивую стремянку, если щиток расположен высоко.

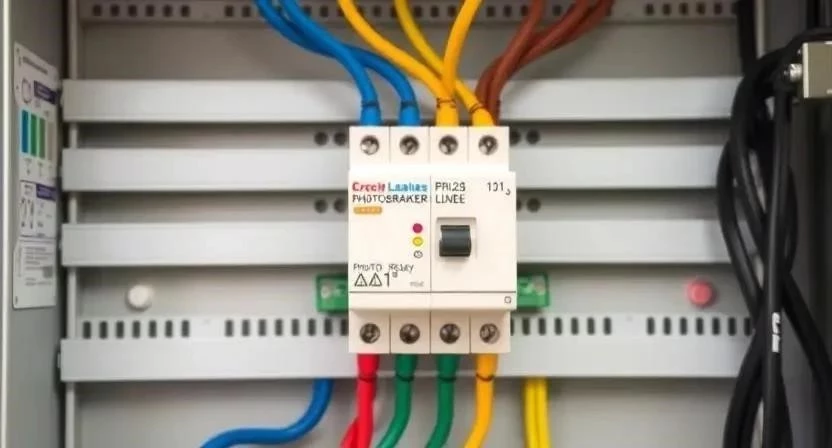

Подготовка электрощитка и трасс

Разметка мест установки модулей на DIN-рейке должна быть точной. Оставьте зазор в 1-2 см между автоматом и реле для лучшего охлаждения. Тщательно вычистите внутренности щитка от пыли пылесосом, так как мелкие частицы могут вызвать замыкание в клеммах. Проверьте целостность существующих линий с помощью прозвонки. Убедитесь, что кабельные трассы до уличных светильников проложены в гофре и не имеют повреждений изоляции.

Пошаговый монтаж системы

Соблюдайте последовательность действий. Это исключит необходимость переделывать работу. Помните о безопасности: работайте в перчатках и используйте только исправный инструмент.

1. Полное обесточивание сети и проверка отсутствия напряжения индикатором (10 мин).
2. Установка автоматического выключателя на DIN-рейку и защелкивание фиксатора (15 мин).

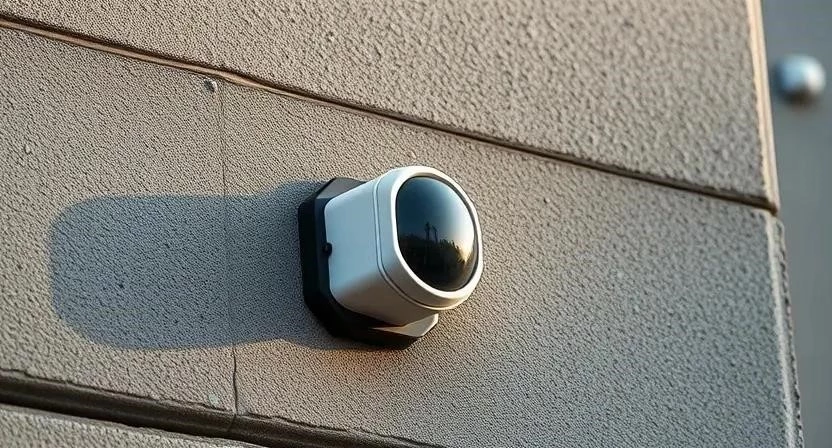

3. Монтаж блока фотореле в щитке, вынос датчика на улицу в зону без теней (30 мин).
4. Подключение фазного провода от общей шины к верхнему контакту автомата (10 мин).
5. Соединение выхода автомата с контактом питания (L) фотореле (10 мин).
6. Подключение нулевого провода (N) к общему терминалу или шине нуля (10 мин).
7. Подключение фазы нагрузки (светильников) к выходу реле (30 мин).
8. Монтаж контактора, если мощность прожекторов велика: реле управляет катушкой контактора, а контактор — лампами (40 мин).
9. Соединение всех заземляющих проводов (PE) в единую шину заземления (15 мин).
10. Проверка затяжки всех винтовых соединений отверткой (15 мин).
11. Первый запуск: включение автомата и проверка подачи питания (10 мин).
12. Регулировка порога срабатывания датчика с помощью встроенного потенциметра (15 мин).
13. Маркировка проводов бирками «Уличное освещение» и «Фотореле» (20 мин).
14. Закрытие дверцы щитка и финальный тест в режиме «сумерек» (10 мин).

Однажды я допустил ошибку и не затянул клемму на нулевом проводе. В итоге свет мигал, а в клеммнике начался нагрев. Теперь я всегда проверяю каждый винт «на отрыв». Также помните, что датчик нельзя ставить прямо под светом будущих фонарей — возникнет эффект «стробоскопа», когда свет будет включаться и выключаться каждые несколько секунд.

Технические нюансы эксплуатации

Фотореле чувствительны к температуре. При сильных морозах ниже -30°C некоторые дешевые модели могут срабатывать с задержкой. Располагайте датчик так, чтобы на него не падал свет от соседских окон или автомобильных фар. Для светодиодных (LED) прожекторов выбирайте реле с поддержкой индуктивной нагрузки. Влагозащита корпуса датчика должна соответствовать стандарту IP65, чтобы конденсат не окислил контакты.

Типичные ошибки при установке

Новички часто пытаются сэкономить и подключают реле напрямую к сети без автомата. Это опасно: при коротком замыкании в уличном фонаре сгорит всё устройство. Другая ошибка — установка датчика в тени дерева. В итоге свет включается в два часа дня. Использование тонкого кабеля (например, ПВС вместо ВВГнг) ведет к падению напряжения на длинных участках, из-за чего прожекторы могут мерцать.

Чтобы система работала стабильно, следуйте этим правилам:

1. Всегда используйте автоматический выключатель.
2. Не путайте фазу и ноль на входе в реле.
3. Устанавливайте датчик на северной стороне здания.
4. Используйте кабель сечением не менее 1.5 мм².
5. Защищайте уличный кабель гофрой или ПНД-трубой.
6. Не перегружайте контакты реле выше паспортного значения.
7. Регулярно очищайте линзу датчика.

Расчет стоимости и экономия

Сравним затраты на самостоятельный монтаж и услуги электрика. Я заметил, что при самостоятельном подборе материалов в крупных сетях можно сэкономить до 30% бюджета за счет акций.

Обслуживание системы

Раз в сезон, особенно после зимы, протирайте линзу фотореле влажной тряпкой. Слой грязи или замерзший снег заставят свет гореть днем, что увеличит счета за электричество. Раз в год я рекомендую подтягивать винты в щитке, так как из-за температурных расширений медь может «поплыть», и контакт ослабнет. Срок службы качественного реле составляет 5–7 лет.

Альтернативные способы управления

Если вам нужна идеальная точность, рассмотрите астрореле. Оно не зависит от облачности или грязи на линзе, так как работает по внутреннему календарю заходов солнца. Программируемые таймеры удобны, если свет нужен строго с 20:00 до 06:00. Системы умного дома позволяют управлять светом со смартфона, но они дороже и сложнее в настройке. По надежности в простых условиях лидирует классическое фотореле с контактором.

Я однажды ставил таймер на даче, но из-за скачка напряжения настройки сбились, и свет горел всю неделю. С фотореле таких проблем нет — оно работает по физическому принципу.

Часто задаваемые вопросы

Можно ли ставить фотореле внутри щитка?
Нет, сам блок управления может быть в щитке, но датчик освещенности обязательно выносится на улицу, иначе он не увидит света.

Что делать, если свет включается слишком рано?
Отрегулируйте порог чувствительности потенциометром на корпусе реле или перенесите датчик в более освещенное место.

Какой автомат выбрать для уличного освещения?
Обычно достаточно автомата на 10А с характеристикой «B» или «C».

Можно ли подключить несколько прожекторов к одному реле?
Да, если их суммарная мощность не превышает допустимую нагрузку реле. Для большой группы ламп используйте контактор.

Чем отличается фотореле от датчика движения?
Фотореле реагирует на уровень света (включает свет в сумерках), а датчик движения — на перемещение объекта в зоне видимости.

Как защитить провода от перегрызания грызунами?
Используйте кабельную гофру из ПНД или прокладывайте кабель в стальной трубе в местах возможного доступа животных.

Работает ли фотореле зимой при низких температурах?
Да, большинство моделей рассчитаны на работу от -40°C до +50°C.

Нужно ли использовать контактор для 3-х прожекторов по 50Вт?
Для такой малой нагрузки (150Вт) контактор не обязателен, реле справится самостоятельно.
