Дин-рейки для электрощитов: виды, стандарты и особенности выбора

Сборка распределительного щита начинается с выбора основы для крепления модулей. Правильно подобранная дин-рейка для автоматики позволяет сократить время монтажа в два-три раза по сравнению со старыми методами крепления. Стоимость одного метра стандартного профиля варьируется от 100 до 500 рублей, но эта небольшая инвестиция избавляет от необходимости сверлить лишние отверстия в корпусе щита. Процесс организации кабельного менеджмента становится предсказуемым и аккуратным.

Основы устройства и история стандарта

Данный элемент представляет собой металлический профиль с характерным П-образным или омега-образным сечением. Стандарт DIN (Deutsches Institut für Normung) зародился в Германии и быстро стал мировым эталоном благодаря универсальности. Я всегда рекомендую использовать именно этот стандарт, так как он гарантирует совместимость оборудования разных брендов. Изготавливают такие профили из оцинкованной стали или алюминия, что обеспечивает необходимую жесткость конструкции.

Разновидности монтажных профилей

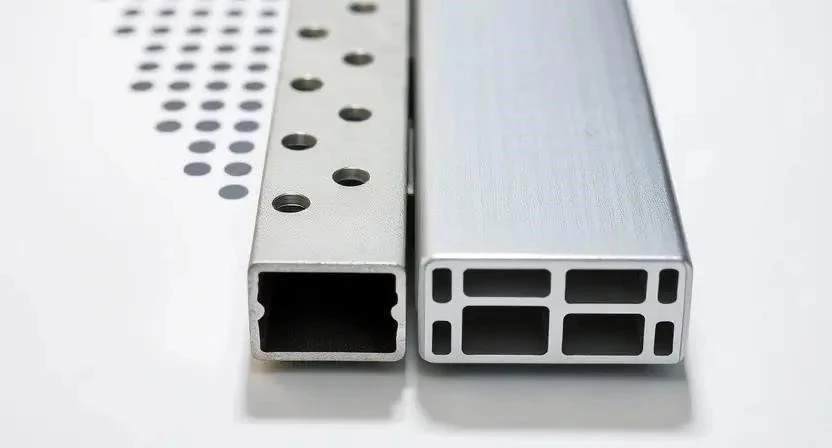

Выбор конкретного типа рейки зависит от условий эксплуатации и веса устанавливаемых приборов. Стальные варианты подходят для большинства задач, а алюминиевые незаменимы там, где важен вес или повышенная коррозионная стойкость. Перфорированные модели упрощают крепление к монтажной панели, избавляя от лишнего сверления.

• Оцинкованная сталь — классика для бытовых щитов.
• Алюминиевый профиль — легкий и устойчивый к окислению.
• Перфорированная поверхность — для быстрого монтажа саморезами.
• Сплошная поверхность — максимальная жесткость на изгиб.
• Порошковое покрытие — дополнительная защита от влаги.
• Усиленный профиль — для тяжелых контакторов и реле.
• Пластиковые основы — используются редко, только для маломощных цепей.
• Нержавеющая сталь — для агрессивных промышленных сред.

Ниже приведена сравнительная таблица основных видов реек.

Технические параметры и стандарты

Стандарт IEC определяет строгие размеры, чтобы любой автоматический выключатель защелкнулся на рейке без люфта. Ширина профиля составляет ровно 35 мм, а высота — 7,5 мм. Толщина металла обычно варьируется от 1 до 2 мм. Я заметил, что слишком тонкие рейки из дешевых магазинов начинают прогибаться, если установить на них ряд из десяти тяжелых УЗО.

Сферы применения оборудования

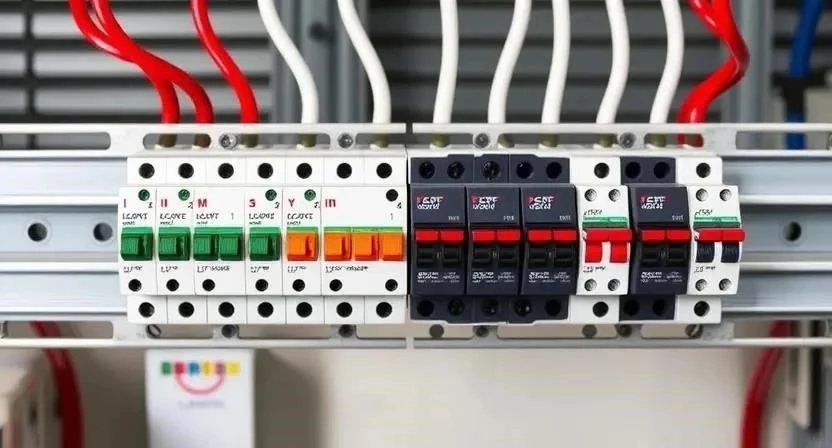

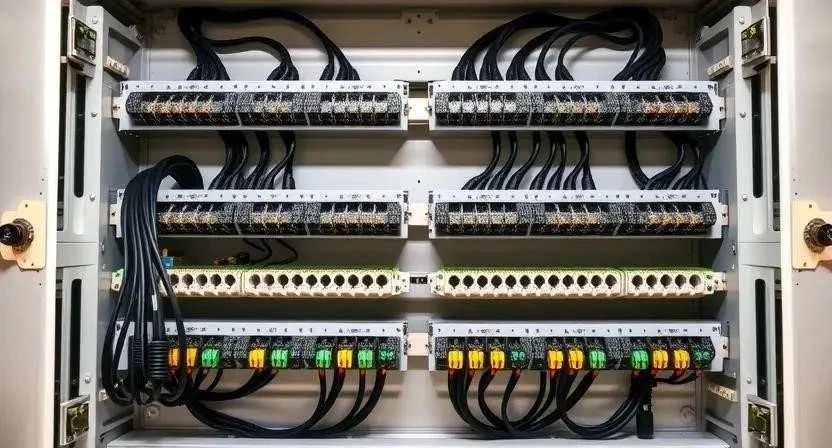

Основная область использования — это современные распределительные щиты в квартирах и загородных домах. Здесь на рейку ставятся автоматические выключатели, УЗО, реле напряжения и счетчики. В промышленном секторе дин-рейки становятся основой для огромных шкафов управления, где размещаются контакторы, программируемые логические контроллеры (ПЛК) и клеммники. Модульное оборудование позволяет менять схему подключения без демонтажа всего щита.

Технология правильного монтажа

Установка начинается с подготовки монтажной панели. Важно соблюдать уровень, чтобы щит выглядел профессионально. Для резки профиля я использую ножовку по металлу или болгарку с тонким диском, после чего обязательно обрабатываю края напильником. Острые заусенцы могут повредить изоляцию проводов при укладке.

Меры безопасности:
Работайте только при полностью отключенном напряжении. Используйте защитные очки при резке металла и перчатки, чтобы избежать порезов о края профиля. При работе в закрытых щитах обеспечьте приток свежего воздуха.

1. Разметка мест крепления рейки на панели (15 мин).
2. Сверление отверстий под саморезы или винты (10 мин).
3. Прикручивание рейки к основанию с шагом 20-30 см (20 мин).
4. Нарезка профиля под размер щита с учетом зазоров (15 мин).
5. Установка ограничителей (стопоров) по краям рейки (5 мин).
6. Защелкивание модульного оборудования (автоматов, УЗО) (30 мин).
7. Проверка плотности фиксации каждого модуля (10 мин).
8. Маркировка групп проводов и фиксация кабелей стяжками (40 мин).
9. Затяжка винтовых клемм с усилием (20 мин).
10. Финальный осмотр и проверка заземления (10 мин).

Один раз я допустил ошибку: забыл поставить фиксаторы по краям. В итоге при транспортировке щита все автоматы сдвинулись в одну сторону, и мне пришлось переделывать всю разводку проводов. Теперь стопоры — обязательный этап.

Расчет длины и расход материалов

Для расчета длины нужно знать количество модулей. Один стандартный модуль имеет ширину 18 мм. Однако нельзя ставить их вплотную к краям щита — нужен зазор для захода кабеля. Обычно я добавляю по 20-30 мм с каждой стороны.

Обзор производителей и сегменты рынка

На рынке представлены как премиальные бренды (ABB, Schneider Electric), так и бюджетные варианты из Китая или локальные заводы. Разница в основном заключается в толщине металла и качестве цинкования. Премиум-сегмент предлагает идеальную геометрию, что важно для очень плотного монтажа. Бюджетные рейки иногда имеют небольшие искривления, которые приходится выправлять вручную.

Преимущества и недостатки системы

Использование модульного крепления кардинально меняет подход к электромонтажу. Это быстро, удобно и эстетично.

1. Высокая скорость сборки щита.
2. Возможность мгновенной замены неисправного модуля.
3. Компактное размещение большого количества приборов.
4. Удобство перемещения оборудования по рейке.
5. Стандартизация (любой мастер разберется в схеме).
6. Простота добавления новых линий в будущем.
7. Идеальная организация кабельных трасс.

1. Риск деформации при установке слишком тяжелых приборов.
2. Требуется специальный корпус щита с монтажной панелью.
3. Возможен люфт дешевых профилей.
4. Необходимость использования дополнительных стопоров.
5. Ограничение по высоте модулей.

Сравнение с классическими методами

Раньше оборудование крепилось на винты или деревянные планки. Это был настоящий кошмар для любого электрика. Я однажды восстанавливал старый советский щиток, где каждый рубильник был прикручен индивидуально — работа заняла три дня, хотя современный вариант с рейкой собирается за пару часов.

Стоимость и советы по покупке

Средняя цена за метр качественной оцинкованной рейки составляет 150-300 рублей. Алюминиевые варианты стоят дороже — от 400 рублей. При покупке в магазине я всегда проверяю профиль «на глаз» по краю, чтобы он не был гнутым. Также рекомендую брать рейку с запасом в 20%, так как ошибки при резке случаются даже у профи.

Однажды я решил сэкономить и купил самую дешевую тонкую рейку. Когда я установил на нее четыре мощных контактора, профиль просто прогнулся под их весом, и один из автоматов выскочил из зажима. С тех пор покупаю только сталь толщиной от 1,5 мм.

Мнения профессионалов

Опытные электрики сходятся во мнении, что переход на модульную систему стал главным прорывом в домашнем электромонтаже. Большинство мастеров отмечают, что теперь сборка щита превратилась из тяжелого ремесла в своего рода конструктор. Особенно ценится возможность быстрого перемещения УЗО или реле для оптимизации длины проводов внутри корпуса.

Часто задаваемые вопросы (FAQ)

Можно ли использовать алюминиевую рейку для тяжелых приборов?
Нежелательно. Алюминий мягче стали, поэтому при большой нагрузке профиль может деформироваться, что приведет к плохому прилеганию модулей.

Как правильно заземлить дин-рейку?
Рейка сама по себе не является токопроводящей шиной, но для безопасности ее соединяют с контуром заземления щита через специальный заземляющий зажим или болтовое соединение с монтажной панелью.

Что делать, если рейка выгнулась?
Если деформация небольшая, ее можно выправить молотком через проставку. Если же металл «повело» сильно, рейку лучше заменить, иначе модули будут сидеть неплотно.

Нужно ли красить оцинкованную рейку?
Нет, цинковое покрытие само по себе защищает от коррозии. Покраска может только ухудшить адгезию стопоров.

Как резать рейку, чтобы не было заусенцев?
Лучше всего использовать ножовку по металлу с мелким зубом, а затем обязательно пройтись по краям напильником или наждачной бумагой.

Можно ли ставить модули вплотную друг к другу?
Да, модульное оборудование рассчитано на плотную установку, но для очень мощных автоматов иногда оставляют зазор в один модуль для лучшего охлаждения.

Чем закрепить рейку к пластиковому щиту?
Используйте саморезы по металлу или пластиковые дюбели, если в щите предусмотрены специальные посадочные места.
