Плохая герметизация кабельных вводов приводит к попаданию пыли, насекомых и влаги внутрь электрощита. Это вызывает окисление контактов и может спровоцировать короткое замыкание. Качественное уплотнение вводов кабеля в щиток занимает от 1 до 3 часов в зависимости от количества линий. Стоимость расходных материалов для одного среднего щита обычно не превышает 1500–3000 рублей, но экономия на них часто обходится дорого при ремонте сгоревшей автоматики.
Что важно учесть перед началом работ
Сначала я всегда смотрю на класс защиты IP, указанный в паспорте корпуса. Если щит стоит на улице (IP54 и выше), герметичность должна быть абсолютной. Для внутренних помещений достаточно защиты от пыли. Работа требует базовых навыков владения электроинструментом и строгого соблюдения ПУЭ. Правила электроустановок запрещают оставлять открытые щели, через которые в щиток могут попасть посторонние предметы или грызуны. Весь процесс монтажа должен быть продуман заранее, чтобы не сверлить лишних отверстий.
Подбор необходимых материалов

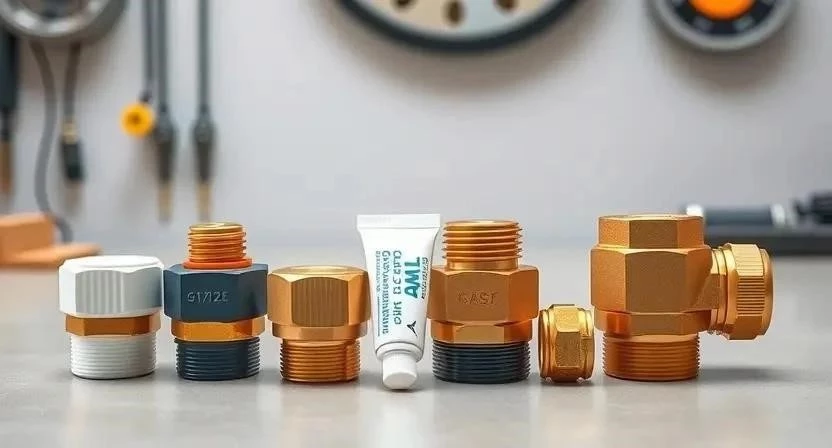

Для качественной изоляции я использую проверенные комплектующие. Важно, чтобы материал уплотнителя был негорючим и устойчивым к перепадам температур.
- Гермовводы (сальники) из ПВХ или нейлона.
- Силиконовый нейтральный герметик (не уксусный).
- Резиновые уплотнительные кольца.
- Пластиковые заглушки для неиспользуемых отверстий.
- Изоляционная лента ПВХ.
- Термоусадочные трубки для дополнительных стыков.
- Проходные зажимы.
- Специальный состав для герметизации кабельных проходок.
| Материал | Расход на 1 ввод | Средняя цена за ед. | |
|---|---|---|---|
| Гермоввод PG-11 | 1 шт. | 45 руб. | 450 руб. |
| Гермоввод PG-16 | 1 шт. | 60 руб. | 600 руб. |
| Силиконовый герметик | 10 г | 400 руб./туба | 400 руб. |
| Обезжириватель (спирт) | 5 мл | 200 руб./фл. | 200 руб. |
| Заглушки ПВХ | 2 шт. | 20 руб. | 40 руб. |
Инструментарий для монтажа

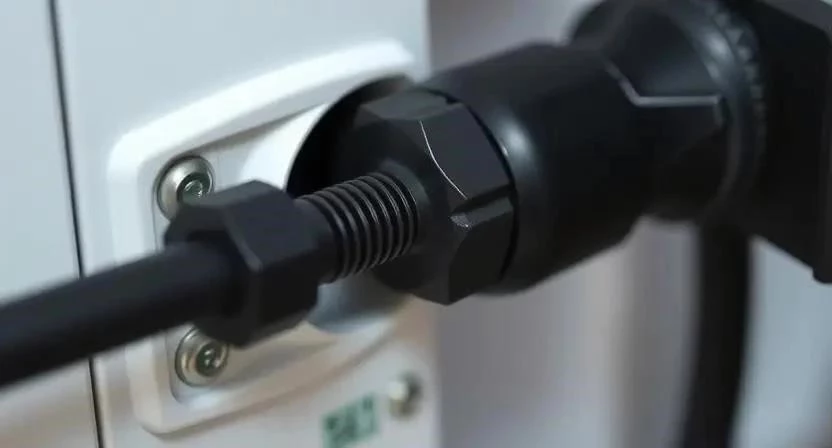

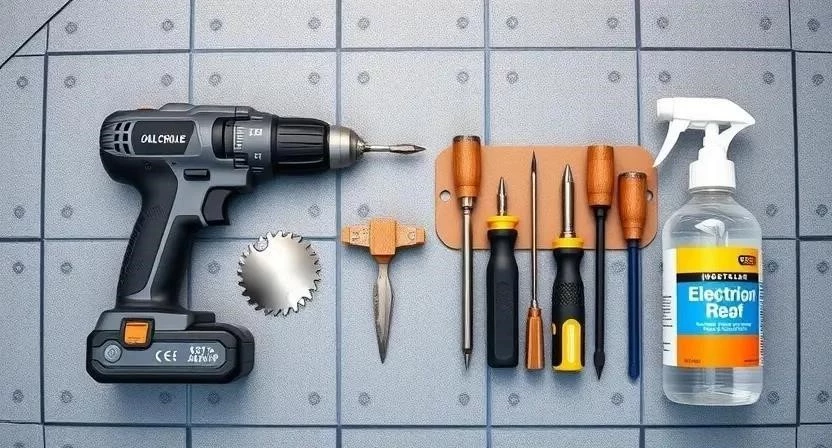

Правильный инструмент позволяет сделать отверстия аккуратными, без заусенцев, которые могут повредить изоляцию кабеля.
- Дрель или шуруповерт — для сверления корпуса.
- Коронки по металлу или пластику — подбираются строго под диаметр сальника.
- Набор отверток (крестовая, плоская) — для затяжки гаек.
- Строительный нож — для зачистки оболочки кабеля.
- Обезжириватель (изопропиловый спирт) — для подготовки поверхности.
- Линейка и маркер — для точной разметки.
- Фонарик — для работы внутри глубокого корпуса.
Организация рабочего пространства
Я всегда начинаю с подготовки места. Первым делом полностью отключаю электропитание на вводе и проверяю отсутствие напряжения индикатором. Освещение должно быть ярким, чтобы видеть каждый миллиметр прилегания уплотнителя. Чтобы металлическая стружка не попала на пол или в соседние электроприборы, я застилаю поверхность плотной пленкой или использую строительный пылесос прямо во время сверления.
Подготовка поверхности корпуса
Отверстия в щите должны быть идеально ровными. После сверления я обязательно удаляю все заусенцы с помощью круглого напильника или специального зенкера. Если оставить острый край металла, он перетрет резиновую прокладку сальника или, что еще хуже, прорежет изоляцию кабеля при затяжке. Места, где будет прилегать гермоввод, я тщательно протираю спиртом. Жирная пленка от производства пластика или остатки масла с металла не дадут герметику прилипнуть, и влага найдет путь внутрь.
Пошаговый процесс уплотнения вводов
Монтаж выполняю в строгой последовательности. Я однажды решил сэкономить на коронках и пытался просверлить отверстие обычным сверлом в несколько проходов — в итоге погнул стенку щитка и сальник встал криво. Теперь работаю только по схеме.
- Разметка (10 мин). Отмечаю центры будущих отверстий, соблюдая расстояние между кабелями не менее 30 мм.
- Сверление (20 мин). Просверливаю отверстия коронкой подходящего диаметра.
- Обработка краев (10 мин). Снимаю фаску и удаляю заусенцы напильником.
- Подбор ввода (5 мин). Выбираю сальник, диаметр которого соответствует внешнему диаметру кабеля.
- Установка сальника (10 мин). Вставляю гермоввод в отверстие с внешней стороны.
- Фиксация (5 мин). Накручиваю контргайку изнутри щита и затягиваю ее до плотного прилегания к корпусу.
- Протяжка кабеля (15 мин). Аккуратно завожу кабель через уплотнитель в корпус.
- Герметизация (5 мин). Затягиваю зажимную гайку сальника, чтобы резиновое кольцо плотно обхватило изоляцию.
- Дополнительная защита (10 мин). Наношу тонкий слой силикона в стык между сальником и корпусом.
- Проверка (5 мин). Проверяю плотность прилегания, слегка потянув кабель на себя.
- Внутренняя фиксация (15 мин). Креплю кабель к DIN-рейке или корпусу хомутами, чтобы натяжение не передавалось на уплотнитель.
Технические нюансы и секреты
Температура сильно влияет на свойства материалов. При работе в неотапливаемых помещениях я использую зимние серии герметиков, иначе обычный силикон может потрескаться. Важно соблюдать радиус изгиба кабеля: если завести провод слишком резко, он создаст зазор в уплотнителе, и герметичность пропадет. Также я всегда проверяю совместимость материалов. Например, некоторые дешевые резиновые прокладки вступают в реакцию с оболочкой кабелей из ПВХ и со временем «плывут».
Типичные ошибки при монтаже
Новички часто допускают промахи, которые приводят к переделке всей работы. Заметил я, что многие перетягивают зажимную гайку. Это опасно: излишнее давление деформирует изоляцию кабеля, что может привести к пробою.
- Использование монтажной пены вместо герметика (пена впитывает воду и гниет).
- Выбор сальника «с запасом» по диаметру (кабель будет болтаться, IP-защита исчезнет).
- Пропуск этапа обезжиривания поверхности.
- Монтаж сальника без использования контргайки.
- Игнорирование заземления металлического корпуса при вводе кабелей.
Случалось мне видеть, как люди забивают щели монтажной пеной. Это грубая ошибка, пена впитывает влагу и может привести к коррозии корпуса изнутри.
Расчет стоимости работ и материалов
Сравним затраты на один стандартный бытовой щит с 10 вводами.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница/Экономия |
|---|---|---|---|
| Комплект сальников | 600 | 800 (с наценкой) | -200 |
| Герметик и расходники | 400 | 500 | -100 |
| Работа по монтажу | 0 | 3000 | 3000 |
| Амортизация инструмента | 200 | 0 | 200 |
| 1200 | 4300 | 3100 |
Обслуживание после установки
Уплотнение не вечно. Я рекомендую раз в год проводить осмотр, особенно если щит установлен в неотапливаемом гараже или на улице. Сезонные расширения и сжатия материалов могут ослабить затяжку гаек. Если заметил микротрещины на резине сальника, проще заменить его целиком, чем пытаться замазать трещину сверху. Срок службы качественных нейлоновых гермовводов составляет около 10-15 лет.
Альтернативные способы герметизации
Для промышленных объектов, где кабелей десятки, я не использую отдельные сальники. В таких случаях лучше ставить кабельные проходные системы или специальные уплотнительные пластины с многослойными мембранами. Жидкие герметики хороши как дополнение, но они не обеспечивают механическую фиксацию кабеля. Сравним основные варианты в таблице.
| Тип уплотнения | Степень защиты | Мех. фиксация | Скорость монтажа | Применение |
|---|---|---|---|---|
| Сальники (PG) | Высокая (IP68) | Да | Средняя | Бытовой монтаж |
| Герметики | Средняя | Нет | Быстрая | Дополнительная заделка |
| Проходные пластины | Очень высокая | Да | Медленная | Промышленные щиты |
| Резиновые прокладки | Низкая | Нет | Очень быстрая | Сухие помещения |
| Гермовводы с металлом | Максимальная | Да | Средняя | Агрессивные среды |
Чек-лист проверки качества
| Этап | Что проверить | Ожидаемый результат |
|---|---|---|
| Сверление | Края отверстия | Отсутствие заусенцев, гладкий срез |
| Монтаж сальника | Прилегание к корпусу | Нет зазоров между пластиком и стенкой |
| Затяжка гайки | Сдавливание кабеля | Кабель не прокручивается и не двигается |
| Герметизация | Стыки | Равномерный слой силикона без пузырей |
| Фиксация | Внутренний зажим | Кабель закреплен хомутом внутри щита |
Ответы на частые вопросы
Можно ли использовать обычный силикон?
Лучше брать нейтральный. Обычный кислотный силикон при застывании выделяет уксусную кислоту, которая вызывает коррозию медных жил и металлических частей корпуса.
Какой диаметр сальника выбрать для кабеля ВВГнг 3х2.5?
Обычно подходит PG-11 или PG-13.5. Всегда сверяйте внешний диаметр кабеля с диапазоном зажима в паспорте сальника.
Нужно ли уплотнять вводы в сухом помещении?
Да, обязательно. Это защитит от пыли и предотвратит попадание внутрь насекомых, которые могут вызвать замыкание на плате или автомате.
Что делать, если отверстие получилось слишком большим?
Придется использовать переходное кольцо или заменить сальник на модель большего диаметра с соответствующим уплотнителем.
Как обеспечить защиту IP65?
Используйте качественные гермовводы с резиновыми уплотнителями и обязательно промазывайте внешнее прилегание сальника к корпусу нейтральным герметиком.
Можно ли использовать монтажную пену?
Категорически нет. Она не обеспечивает герметичности от влаги и затрудняет демонтаж кабеля.
Чем обезжирить поверхность пластикового щита?
Идеально подходит изопропиловый спирт или специальный обезжириватель для пластика. Не используйте агрессивные растворители типа 646, они могут расплавить корпус.
Как уплотнить ввод, если кабель уже заведен?
Я использую разрезные сальники или специальные зажимные проходные зажимы, которые можно установить на кабель без его отсоединения.
