Проверка системы электробезопасности в доме начинается с контроля защитных устройств. Обычный тест УЗО занимает всего 5 минут и не требует специальных знаний. Чтобы понять, как проверить УЗО кнопкой Тест, достаточно следовать простому алгоритму. Это гарантирует защиту от удара током при реальной утечке.
Базовые сведения перед началом
Работа с электрощитом считается простой задачей. Для нее не нужны глубокие инженерные знания, достаточно соблюдать правила безопасности. Весь процесс занимает около 5 минут. Я рекомендую проводить такую диагностику раз в месяц или, в крайнем случае, раз в квартал. Регулярность исключает заклинивание механизма.
Выбор комплектующих для замены
Если в ходе проверки выяснится, что устройство неисправно, потребуется покупка нового модуля. Важно подбирать модель с подходящим номинальным током утечки. Я обычно выбираю проверенных производителей, чтобы не переживать за безопасность семьи.
- ABB (премиум сегмент)
- Schneider Electric (высокое качество)
- Legrand (надежный европейский стандарт)
- Hager (отличное соотношение цена/качество)
- IEK (бюджетный вариант)
- EKF (доступный сегмент)
- КЭАЗ (промышленные решения)
- TDM (экономичный выбор)
Ниже приведена ориентировочная стоимость популярных моделей.
| Марка УЗО | Ценовой сегмент | Средняя цена (руб.) | Применение |
|---|---|---|---|
| ABB | Премиум | 2500 — 4500 | Критически важные узлы |
| Schneider Electric | Средний+ | 1800 — 3000 | Жилые комнаты, кухня |
| Hager | Средний | 1500 — 2500 | Ванная, санузел |
| EKF | Эконом | 600 — 1200 | Подсобные помещения |
| IEK | Бюджет | 500 — 1000 | Временные постройки |

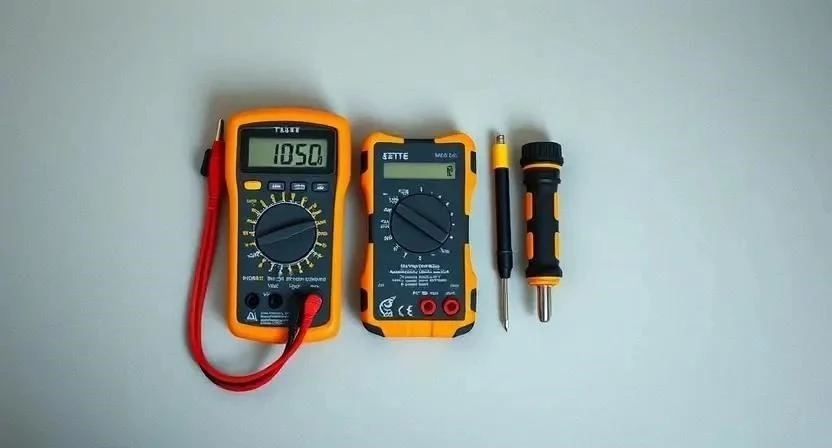

Инструментарий электрика
Для базового теста кнопкой инструменты не нужны. Но если устройство не сработало или нужно проверить изоляцию, потребуется минимальный набор. Я всегда держу эти вещи под рукой в щитке.
- Индикаторная отвертка (обязательно)
- Мультиметр (для замера напряжения)
- Фонарик (если свет погаснет)
- Диэлектрические перчатки (безопасность)
- Набор изолированных отверток (для подтяжки контактов)
- Щетка или пылесос (очистка корпуса)
- Маркер (для даты проверки)
Организация рабочего пространства
Свободный доступ к электрощиту — залог безопасности. Уберите все вещи, которые могут помешать быстрому движению. Осветите зону работы ярким светом. Обязательно предупредите всех членов семьи, что электричество на короткое время отключится. Это поможет избежать потери данных на компьютерах или внезапной остановки бытовой техники.

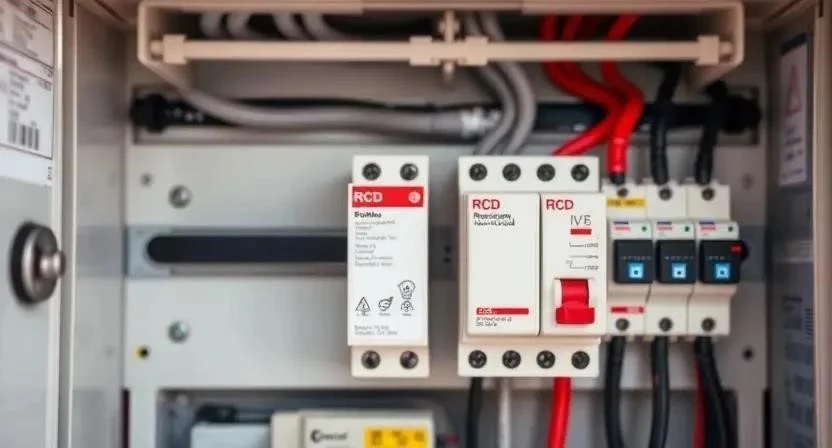

Осмотр и очистка щитка
Пыль в электрощите может привести к перегреву или даже короткому замыканию. Сначала аккуратно удалите загрязнения с корпуса УЗО. Визуально проверьте, нет ли следов оплавления пластика или потемнения проводов. Я заметил, что ослабленные контакты часто становятся причиной ложных срабатываний. Проверьте плотность затяжки винтов, если есть доступ к клеммам, но делайте это крайне осторожно.
Пошаговый процесс проверки
Проверка работоспособности УЗО выполняется по строгому алгоритму. Я столкнулся с тем, что многие пропускают этап анализа, просто щелкая кнопкой. Это ошибка. Действуйте по инструкции.
- Визуальный осмотр устройства на предмет повреждений (30 сек).

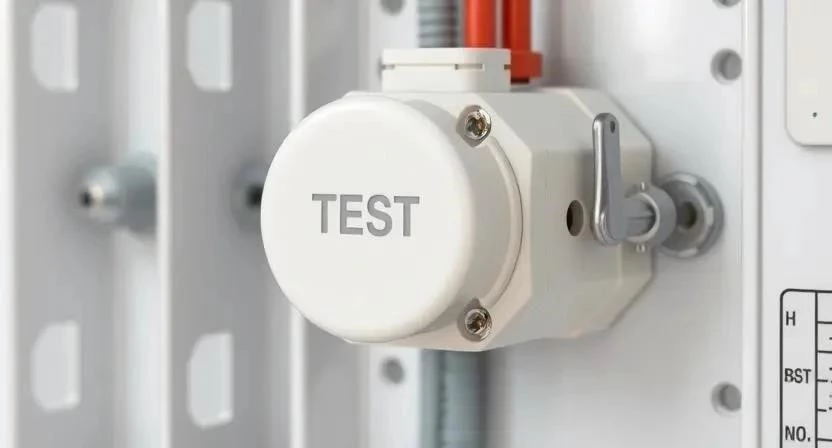

- Поиск кнопки с надписью «Тест» или «T» на передней панели (10 сек).
- Нажатие кнопки Тест уверенным движением (5 сек).
- Анализ срабатывания: рычаг должен мгновенно перейти в положение «Выкл» (10 сек).
- Проверка отсутствия напряжения в сети с помощью индикатора (30 сек).
- Возврат рычага в рабочее положение «Вкл» (10 сек).
- Проверка восстановления питания в розетках и светильниках (30 сек).
- Повторный тест для подтверждения стабильности механизма (20 сек).
Однажды я нажал кнопку Тест, а рычаг даже не шелохнулся. Оказалось, механизм просто закис от времени из-за высокой влажности в помещении. Пришлось менять устройство, так как оно перестало защищать от утечки тока.
| Этап | Время | Особенности |
|---|---|---|
| Осмотр | 1 мин | Ищем трещины и нагар |
| Нажатие Т | 10 сек | Должен быть четкий щелчок |
| Анализ | 20 сек | Рычаг обязан упасть вниз |
| Включение | 10 сек | Возврат в рабочее состояние |
| Контроль | 1 мин | Проверка электроприборов |
Тонкости работы устройства
Важно понимать, что кнопка Тест имитирует утечку тока через внутренний резистор. Она проверяет только электромеханику разрыва цепи. Это не гарантирует, что УЗО сработает при реальном пробое изоляции в стене. Температура также влияет на процесс: в сильный мороз в неотапливаемых гаражах механизм может срабатывать чуть медленнее. Я заметил эту особенность при монтаже оборудования в частном секторе. Дифференциальные автоматы работают по похожему принципу, но они дополнительно защищают от короткого замыкания.
Типичные промахи новичков
Многие ошибаются в элементарных вещах, что делает проверку бессмысленной. Я рекомендую запомнить эти моменты, чтобы не рисковать безопасностью.
- Нажатие кнопки Тест при выключенном основном рубильнике (УЗО не сработает без питания).
- Игнорирование отсутствия реакции кнопки (если рычаг не упал — защита не работает).
- Использование УЗО с поврежденным корпусом или трещинами.
- Попытка нажать кнопку влажными руками (опасно для жизни).
- Пропуск ежемесячного графика проверок.
Смета на обслуживание
Самостоятельная проверка бесплатна, но профессиональный осмотр дает гарантию. Электрик использует специальные приборы для замера времени срабатывания в миллисекундах.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Диагностика | 0 руб. | 500 — 1500 руб. | 100% |
| Замена УЗО (работа) | 0 руб. | 800 — 2000 руб. | 100% |
| Расходники (клеммы) | 50 руб. | 100 руб. | 50 руб. |
| 50 руб. | 1400 — 3600 руб. | ~2000 руб. |
| Тип устройства | Периодичность проверки | Метод |
|---|---|---|
| УЗО в сухих комнатах | Раз в квартал | Кнопка Тест |
| УЗО в ванной/кухне | Раз в месяц | Кнопка Тест |
| Диф-автоматы | Раз в месяц | Кнопка Тест |
| УЗО на улице | Раз в месяц | Кнопка Тест + осмотр |
Регламент обслуживания
После завершения теста важно зафиксировать результат. Я всегда клею маленькую дату последнего теста прямо на крышку щитка, чтобы не держать это в голове. Срок службы качественного УЗО составляет около 10-15 лет, но механизм может выйти из строя раньше. Ведите простой журнал проверок. Это поможет вовремя заметить, если устройство стало срабатывать нестабильно.
Другие способы диагностики
Кнопка Тест — это базовый уровень. Для глубокой проверки используют тестеры утечки тока. Эти приборы подают реальный ток утечки в сеть и замеряют время разрыва цепи. Если вы не уверены в своих силах, лучше вызвать сертифицированного электрика. Специалист проверит не только кнопку, но и общее сопротивление изоляции всей проводки в доме.
Ответы на частые вопросы
Что делать, если кнопка Тест не срабатывает?
Немедленно обесточьте сеть и замените УЗО. Это значит, что при реальной утечке тока устройство вас не спасет.
Почему УЗО выбивает само по себе?
Скорее всего, в сети есть реальная утечка тока. Это может быть поврежденный кабель или неисправный нагревательный элемент в стиральной машине или бойлере.
Можно ли нажимать кнопку Тест слишком часто?
Да, это безопасно. Механизм рассчитан на тысячи срабатываний.
Чем отличается УЗО от диф-автомата при тесте?
При нажатии кнопки Тест оба устройства должны сработать одинаково — разорвать цепь. Разница лишь в том, что диф-автомат также защищает от перегрузки по току.
Нужно ли проверять УЗО в каждой комнате?
Да, если в каждой зоне стоит отдельный модуль. Каждый из них должен работать автономно и исправно.
Как понять, что УЗО изношено?
Признаками износа являются: отсутствие реакции на кнопку Тест, «залипание» рычага или слишком частое ложное срабатывание без видимых причин.
Безопасно ли нажимать кнопку Тест влажными руками?
Категорически нет. Несмотря на то, что кнопка изолирована, работа с электрощитом требует сухих рук и соблюдения техники безопасности.
