Внезапное отключение электричества в частном доме сразу выводит из строя отопительный котел, скважинный насос и освещение. Чтобы не бегать с фонариком к генератору в дождь, нужно понять, как сделать автоматическое резервное питание. Реализация такой системы требует среднего уровня навыков электромонтажа и занимает от 10 до 15 рабочих часов. Стоимость оборудования варьируется от 15 000 до 60 000 рублей в зависимости от мощности нагрузки и бренда автоматики. Правильный монтаж позволяет переключить дом на резерв за несколько секунд без участия человека.
Базовые требования к монтажу
Прежде чем лезть в щиток, я рекомендую трезво оценить свои силы. Электромонтаж — дело серьезное, здесь ошибки стоят дорого. Вам понадобятся базовые знания о фазе, нуле и заземлении, а также умение читать однолинейные схемы. Модернизацию щита лучше проводить в период низкого энергопотребления, например, летом, когда не работает отопление. Я обычно выделяю на такие работы полноценные выходные, чтобы не торопиться и всё тщательно проверить.
Комплектующие для системы

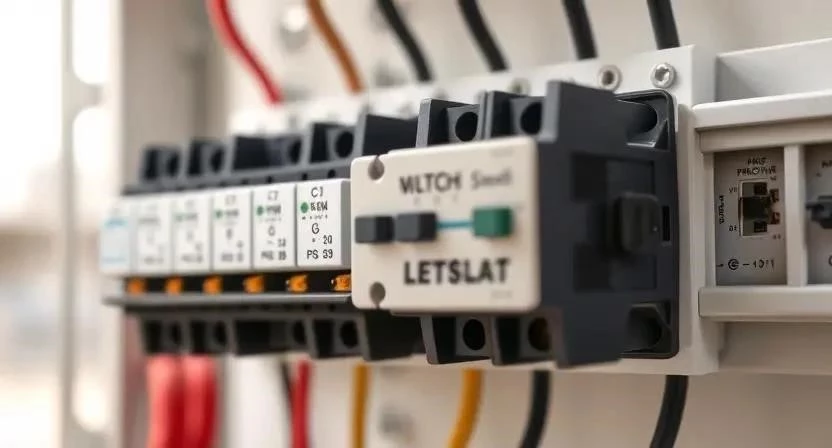

Для сборки АВР (автоматического ввода резерва) потребуется набор надежных компонентов. Я всегда советую брать оборудование одного производителя, чтобы модули плотно прилегали друг к другу на DIN-рейке. Количество материалов зависит от суммарной мощности приборов, которые вы планируете питать от генератора или инвертора.
- Контакторы (магнитные пускатели) — 2 шт.
- Автоматические выключатели для ввода — 2 шт.
- Реле напряжения — 1 шт.
- Провод ПВ-3 (ПуГВ) сечением 4, 6 или 10 мм² (в зависимости от нагрузки) — 5-10 метров.
- Клеммники соединительные — 1 комплект.
- Маркировочные бирки для кабелей — 20 шт.
- Наконечники НШВИ под сечение провода — 30 шт.
- DIN-рейка дополнительная (если в щите мало места) — 1 шт.
Оборудование проще всего купить в специализированных магазинах электрики, так как там меньше шанс нарваться на подделку. Один раз заметил, что дешевые китайские контакторы начинают противно гудеть при работе, поэтому сейчас выбираю только проверенные бренды.
| Материал | Количество | Расход/Применение | Средняя цена | |
|---|---|---|---|---|
| Контактор 25А | 2 шт. | Переключение ввода | 2 500 руб. | 5 000 руб. |
| Автомат 25А | 2 шт. | Защита линий | 600 руб. | 1 200 руб. |
| Реле напряжения | 1 шт. | Контроль сети | 3 000 руб. | 3 000 руб. |
| Провод ПВ-3 6мм² | 10 м | Разводка в щите | 120 руб/м | 1 200 руб. |
| Наконечники НШВИ | 1 упак. | Обжим жил | 400 руб. | 400 руб. |

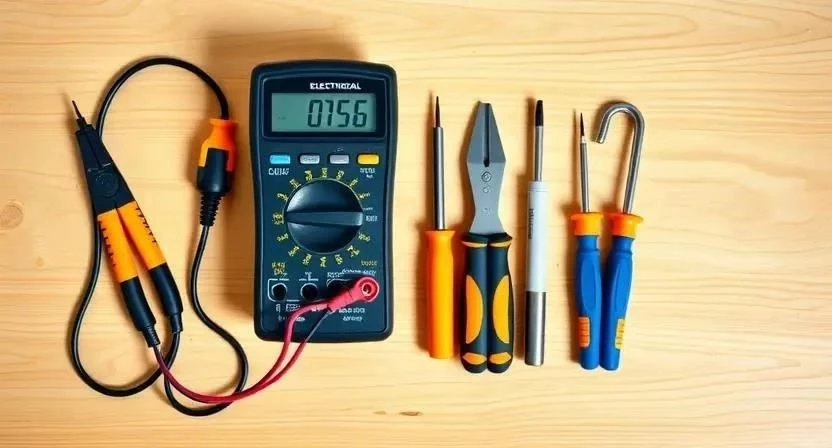

Инструментарий электрика
Работать «одной отверткой» не получится. Чтобы соединения были надежными и не грелись, нужен правильный инструмент. Большинство этих вещей можно купить один раз и они прослужат годы, а специализированный кримпер иногда проще взять в аренду у знакомых мастеров.
- Мультиметр — проверка напряжения и прозвонка цепей.
- Стриппер — быстрая и аккуратная зачистка изоляции.
- Набор диэлектрических отверток — затяжка винтов в щите.
- Кримпер (пресс-клещи) — обжим наконечников НШВИ.
- Пассатижи с изолированными ручками — резка и гнутье провода.
- Фонарь налобный — освещение темных углов щита.
- Маркер перманентный — подпись проводов.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Мультиметр | Диагностика сети | Обязательно | 1 500 руб. |
| Стриппер | Снятие изоляции | Желательно | 1 200 руб. |
| Кримпер | Обжим наконечников | Обязательно | 2 000 руб. |
| Отвертки | Монтаж компонентов | Обязательно | 1 000 руб. |
| Пассатижи | Общая работа | Обязательно | 800 руб. |
Организация пространства
Перед началом работ я всегда готовлю рабочую зону. Щиток обычно висит в коридоре или прихожей, поэтому застилаю пол плотным полиэтиленом или старой пленкой. Это избавляет от необходимости выметать мелкие обрезки изоляции и медную стружку из всех щелей. Если штатного освещения мало, ставлю мощный прожектор, чтобы видеть каждый винтик — работать в полумраке опасно и неудобно.

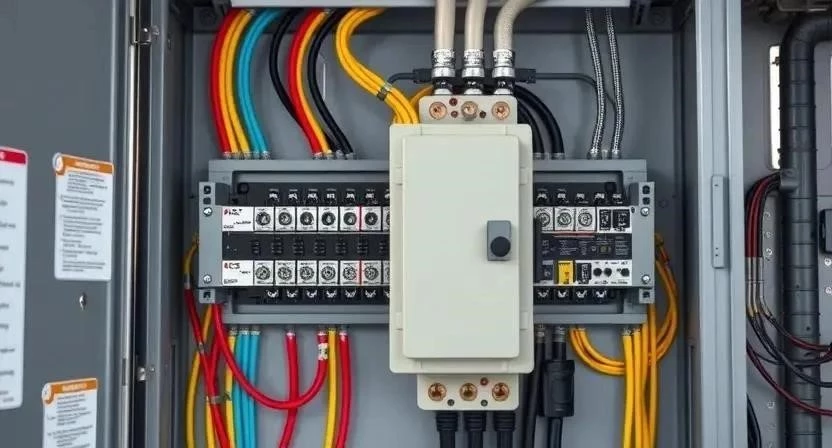

Ревизия электрощита
Первым делом провожу полный аудит текущего состояния. Выключаю общее питание и тщательно очищаю внутренности щита от пыли с помощью пылесоса или сжатого воздуха. Проверяю, сколько свободного места осталось на DIN-рейках; если места нет, приходится либо менять щит на более просторный, либо добавлять дополнительные рейки. Я обязательно прохожусь по всем существующим контактам и подтягиваю их отверткой, так как со временем винты могут ослабнуть, что приводит к искрению и перегреву.
Процесс установки АВР
Монтаж системы резервного питания требует строгого соблюдения последовательности. Я рекомендую выполнять всё по шагам, не перепрыгивая через этапы.
- Составление схемы (1 час). Рисую однолинейную схему, где четко отмечены фаза и ноль для основного и резервного ввода.
- Установка главного автомата (30 мин). Монтирую вводной автомат, который будет отсекать всю систему при необходимости.
- Монтаж АВР на рейку (40 мин). Устанавливаю контакторы и реле напряжения. Важно оставить зазор в 5-10 мм между ними для вентиляции.
- Подключение основного ввода (1 час). Подвожу фазу и ноль от городской сети к первому контактору.
- Подключение резерва (1 час). Подключаю кабель от генератора или инвертора ко второму контактору.
- Разводка потребителей (1.5 часа). Соединяю выходы обоих контакторов в общую шину, которая идет на группу автоматов потребителей.
- Сборка цепей управления (2 часа). Соединяю катушки контакторов так, чтобы при пропадании напряжения на основном вводе срабатывал резервный.
- Установка защиты (30 мин). Включаю реле напряжения в цепь, чтобы электроника не сгорела при скачке вольтажа.
- Проверка изоляции (30 мин). Прозваниваю мультиметром все соединения на предмет короткого замыкания.
- Ручной запуск (30 мин). Переключаю контакторы вручную, проверяя подачу тока на лампочки и розетки.
- Тест автоматики (1 час). Имитирую отключение сети, замеряя время срабатывания переключения.
- Маркировка (30 мин). Подписываю каждый провод биркой (например, «Ввод-Сеть», «Ввод-Ген»).
Один мой старый косяк: однажды я забыл промаркировать провода в сложном щите и потратил три часа только на то, чтобы понять, какой кабель куда идет. Теперь маркирую всё сразу. Также следите за тем, чтобы провода не были перетянуты — оставляйте небольшой запас для возможного переезда модулей.
| Этап работ | Время | Нюанс |
|---|---|---|
| Схема и планирование | 1 час | Проверить совместимость токов |
| Монтаж на DIN-рейку | 1.5 часа | Соблюдать зазоры для охлаждения |
| Силовой монтаж | 3.5 часа | Использовать только наконечники НШВИ |
| Цепи управления | 2 часа | Проверить полярность катушек |
| Тестирование | 2 часа | Проверка под реальной нагрузкой |
Технические тонкости
При монтаже я всегда обращаю внимание на температурный режим. Контакторы при большой нагрузке греются, поэтому в тесном пластиковом щитке может возникнуть перегрев. Время срабатывания реле обычно составляет от 0.5 до 3 секунд — это нормально для большинства бытовых приборов. Критически важно, чтобы мощность вашего генератора соответствовала сумме нагрузок, которые вы оставили на резервном питании. Если подключить слишком много, генератор просто заглохнет при старте холодильника. Сечение кабеля выбираю с запасом: для нагрузки до 5 кВт использую медь 6 мм², чтобы избежать просадки напряжения.
Ошибки новичков
Самая опасная ошибка — перепутать полярность в цепях управления или забыть про заземление резервного ввода. Если генератор не заземлен, может возникнуть разность потенциалов, что чревато ударом тока при касании корпуса прибора. Часто новички ставят автоматы с заниженным номиналом, из-за чего система «выбивает» при каждом пуске насоса. Я однажды использовал слишком тонкий провод для цепи управления, и из-за падения напряжения контактор срабатывал через раз. Исправил это заменой провода на более толстый, теперь работает как часы.
Финансовая сторона вопроса
Самостоятельный монтаж позволяет существенно сэкономить, но требует времени и инструмента. Профессиональная бригада возьмет деньги за выезд, проектирование и саму работу, но даст гарантию.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Комплектующие | 12 000 руб. | 12 000 руб. | 0 руб. |
| Работа по монтажу | 0 руб. | 8 000 — 15 000 руб. | 8 000 — 15 000 руб. |
| Расходники (провода, наконечники) | 1 500 руб. | 1 500 руб. | 0 руб. |
| 13 500 руб. | 21 500 — 28 500 руб. | 8 000 — 15 000 руб. |
Обслуживание системы
После завершения монтажа система не требует постоянного внимания, но базовый уход необходим. Раз в полгода я проверяю затяжку всех винтовых соединений, так как от вибраций или перепадов температур контакты могут ослабнуть. Тестирование АВР провожу раз в месяц: просто выключаю вводной автомат и смотрю, как быстро переходит дом на резерв. Также не забывайте следить за уровнем масла в генераторе и зарядом АКБ в инверторе, иначе автоматика сработает, а источник питания окажется «мертвым».
Другие способы резервирования
Если автоматика кажется слишком сложной, есть и другие варианты. Я распределил их по степени удобства и стоимости:
- Ручной переключатель (РПН). Самый дешевый вариант. Нужно самому подойти к щитку и перекинуть рычаг.
- Мощный ИБП (UPS). Идеально для компьютеров и котлов. Переключение мгновенное, но аккумуляторы дорогие и живут 3-5 лет.

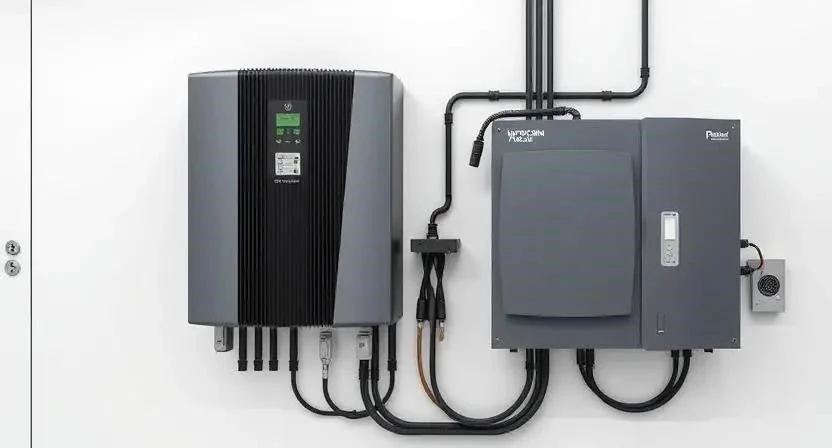

- Гибридные инверторы. Самый современный метод. Объединяют солнечные панели, АКБ и сеть в одну систему.
- Раздельные щитки. Когда резервные линии выводятся в отдельный маленький бокс.
- Системы с автозапуском генератора. Дорогой вариант, где АВР сам дает команду генератору завестись.
| Вариант | Цена | Удобство | Скорость переключения |
|---|---|---|---|
| Ручной РПН | Низкая | Низкое | Минуты (вручную) |
| АВР на контакторах | Средняя | Высокое | 2-5 секунд |
| ИБП / Инвертор | Высокая | Максимальное | Миллисекунды |
| Гибридная система | Очень высокая | Максимальное | Мгновенно |
| Автозапуск генератора | Высокая | Высокое | 10-30 секунд |
Безопасность при работе
Электричество не прощает ошибок, поэтому соблюдайте правила безопасности. Работайте только в диэлектрических перчатках и используйте инструмент с изолированными ручками. Перед любым касанием проводов проверяйте отсутствие напряжения мультиметром, даже если вы выключили главный автомат. При работе с химией (очистители контактов) обязательно проветривайте помещение. Никогда не работайте в щитке с мокрыми руками или в сыром помещении без специального коврика. Помните: электробезопасность важнее скорости монтажа.
Часто задаваемые вопросы (FAQ)
Можно ли подключать генератор к сети просто через розетку без переключателя?
Категорически нет! Это приведет к подаче напряжения в общую сеть, что может сжечь технику соседей или убить электрика, который чинит линию на столбе. Только через АВР или РПН.
Какой генератор лучше выбрать для АВР?
Для чувствительной электроники (котлы, компьютеры) берите инверторный генератор. Для общего освещения и насосов подойдет обычный рамный с AVR (автоматическим регулятором напряжения).
Как работает АВР на контакторах?
Реле контроля сети «видит» пропадание напряжения на основном вводе и размыкает цепь питания первого контактора. Одновременно с этим замыкается цепь второго контактора, который подключает резервный источник.
Что делать, если свет моргает, и АВР постоянно переключается?
Нужно настроить задержку срабатывания реле напряжения. Установите интервал в 3-5 секунд, чтобы система не реагировала на кратковременные просадки.
Можно ли использовать один контактор для фазы и нуля?
Нет, для каждого проводника должен быть свой полюс контакта. Используйте двухполюсные контакторы для полной изоляции сети от резерва.
Поможет ли АВР, если генератор не заведен?
Нет, АВР только переключает потоки энергии. Чтобы всё работало само, нужен генератор с электростартером и блоком автозапуска.
Какое сечение провода использовать для управления?
Для цепей управления достаточно провода сечением 0.75 — 1.5 мм², так как токи там минимальны. Главное — надежная изоляция.
