Маркировка автоматов в электрощите

Оформление электрощита завершает весь процесс электромонтажа. Без четких подписей поиск нужного автомата при аварии превращается в опасную лотерею. Обычно такая работа занимает от 2 до 5 часов в зависимости от количества групп. Стоимость материалов для простой маркировки начинается от 300 рублей, а профессиональный комплект с принтером обойдется дороже. Правильная маркировка автоматов в щитке гарантирует безопасность эксплуатации сети. Теперь разберем, как сделать все по уму.

Подготовка и основы

Я всегда советую приступать к подписям только после того, как все монтажные работы полностью завершены. Это исключает переделку этикеток при изменении схемы. Задача не считается сложной, но требует базовых навыков электробезопасности. Главное — помнить, что работа в щитке требует предельной концентрации. В среднем на этот процесс уходит один рабочий вечер.

Что понадобится из расходников

Для работы выбираю материалы исходя из бюджета и желаемого внешнего вида. Важно, чтобы клей был стойким, а текст не выцветал со временем.

• Самоклеящиеся этикетки из винила.
• Термоусадочные трубки для кабелей.
• Пластиковые бирки-кольца.
• Перманентные маркеры с тонким наконечником.
• Спиртовой обезжириватель.
• Прозрачный защитный скотч для бюджетных вариантов.
• Специальная лента для принтера Brother или Dymo.
• Бумажные вставки для модульных держателей.

Инструментарий мастера

Инструменты должны быть под рукой, чтобы не бегать по всей квартире. Использую фонарик, если щиток стоит в темном коридоре или нише. Многие вещи можно заменить дешевыми аналогами, если работа разовая.

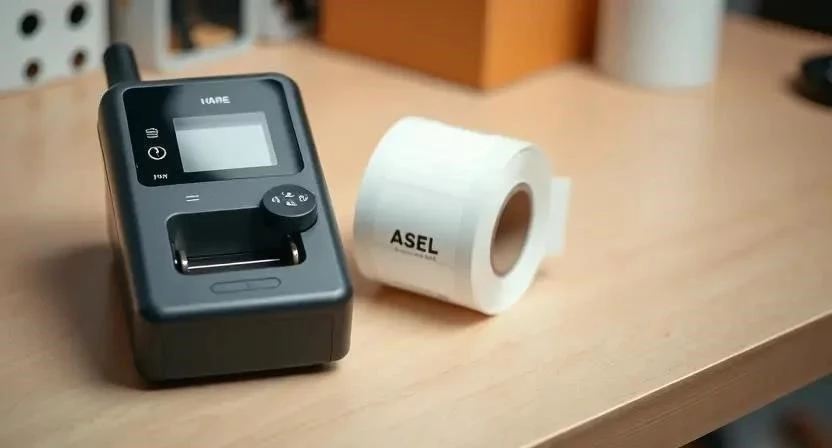

• Маркировочный принтер для идеального шрифта.
• Острые ножницы или канцелярский нож.
• Спиртовые салфетки или ветошь с обезжиривателем.
• Мощный светодиодный фонарик.
• Линейка для точной разметки.
• Пинцет для мелких бирок.
• Стейплер для крепления схемы на картон.

Организация рабочего места

Сначала расчищаю пространство перед щитком. Убираю весь строительный мусор с пола, чтобы не споткнуться в процессе. Обеспечиваю хороший доступ к оборудованию, отодвигая мебель или лестницы. Освещение должно быть ярким, иначе легко ошибиться в букве или цифре при наклейке.

Подготовка пластика к наклейке

Плохая подготовка — залог того, что наклейка отвалится через месяц. Я тщательно очищаю пластиковые элементы щитка от строительной пыли. Если остались старые этикетки, удаляю их полностью. Затем прохожусь спиртом по всем местам приклеивания. Проверяю плоскость: если поверхность слишком рельефная, выбираю более гибкие материалы.

Технология подписи щитка

Однажды я забыл составить карту линий и в итоге трижды переклеивал подписи в спальне. Теперь сначала составляю полный список всех потребителей.

1. Составление карты всех линий и групп потребителей (30-60 мин).
2. Определение логики именования: по комнатам или назначению (20 мин).
3. Выбор метода маркировки: принтер, маркер или бирки (10 мин).
4. Создание макета подписей на бумаге или в программе (30 мин).
5. Печать или написание текстов (20 мин).
6. Разметка мест приклейки на DIN-рейке или корпусе (15 мин).
7. Фиксация этикеток на автоматах (30 мин).
8. Маркировка входящих и исходящих кабелей (40 мин).
9. Проверка читаемости и надежности крепления (10 мин).
10. Оформление и размещение общей схемы на внутренней стороне дверцы (30 мин).

Тонкости и секреты

Обращаю внимание на температуру: наклеивать этикетки нужно при комнатной температуре, иначе клей не схватится. Использую износостойкие шрифты без засечек — они читаются лучше всего. Применяю цветовое кодирование: например, свет помечаю белым, а розетки — синим. Это позволяет мгновенно ориентироваться в щитке. Проверяю совместимость клея с пластиком корпуса, чтобы не оставить пятен.

Ошибки новичков

Видел щиток, где было написано просто «Розетка 1». Владелец потом неделю искал, какая именно из десяти розеток в доме за ней закреплена.

1. Использование слишком мелкого шрифта, который не виден без лупы.
2. Неточное именование (например, «Свет» вместо «Свет Кухня»).
3. Применение обычного канцелярского скотча, который желтеет и отклеивается.
4. Перекрытие кнопок управления или индикаторов на УЗО.
5. Отсутствие маркировки на самих кабелях внутри щита.
6. Игнорирование обезжиривания поверхности.

Смета на работы

Когда я предложил клиенту сделать маркировку принтером, он сначала удивился цене, но увидев результат, сказал, что это выглядит в сто раз профессиональнее маркера.

Обслуживание маркировки

Если в доме происходит перепланировка, я сразу обновляю подписи. Старые наклейки аккуратно снимаю, чтобы не поцарапать пластик. Раз в год протираю этикетки от пыли влажной салфеткой. Также проверяю адгезию — не начали ли края отходить от вибраций или перепадов температур.

Современные решения

Сейчас популярны QR-коды. Наклеиваю один код на дверцу, который ведет на электронную схему в PDF. Для премиальных щитов использую гравировку или специальные модульные держатели для надписей. Это выглядит солидно и служит десятилетиями, не теряя читаемости.

Ответы на частые вопросы

Чем лучше писать на автоматах? Рекомендую перманентный маркер или принтер для этикеток.

Можно ли использовать обычный бумажный скотч? Нет, он быстро отклеивается и выглядит неопрятно.

Как подписать кабели, если они слишком тонкие? Используйте термоусадочные трубки с печатью или маленькие пластиковые кольца-бирки.

Что делать, если в щитке очень мало места? Используйте сокращения и общую схему на внутренней стороне дверцы.

Нужно ли подписывать нулевую шину? Да, особенно в сложных щитах с несколькими шинами.

Как сокращать названия комнат для краткости? Кухня — Кух, Гостиная — Гост, Ванная — Ван.

Где найти шаблоны для маркировки? В специализированном ПО для маркировочных принтеров.

Меры безопасности: Перед началом работ обязательно обесточьте вводной автомат. Работайте в диэлектрических перчатках. Используйте инструмент с изолированными ручками. При работе с химическими обезжиривателями обеспечьте проветривание помещения. Не касайтесь оголенных токоведущих частей.
