Маркировка электрощита: правила и технология профессионального монтажа

Маркировка электрощита представляет собой финальный этап монтажа электрики, от которого зависит удобство эксплуатации всей системы. Процесс занимает от 3 до 5 часов для среднего распределительного щита. Стоимость расходных материалов невелика, но покупка самого устройства требует определенных вложений. Качественная маркировка щитка термопринтером исключает ошибки при поиске неисправностей и упрощает обслуживание сети.

Подготовительный этап и требования

Задача относится к среднему уровню сложности. Для её выполнения достаточно базовых навыков работы с электрооборудованием и умения пользоваться простым программным обеспечением принтера. Я всегда приступаю к этому процессу только после того, как все кабели подключены, проверены под нагрузкой и щит окончательно собран. Оптимальный момент — когда монтаж завершен, но до чистовой отделки стен вокруг щита.

Расходные материалы для работы

Для качественного результата требуются специализированные расходники. Основной упор стоит сделать на термоленту и самоклеящиеся этикетки. Для среднего щита на 24-36 модулей обычно уходит около 10-15 метров ленты разной ширины. Приобрести их можно в специализированных магазинах для электриков или на маркетплейсах.

Инструментарий мастера

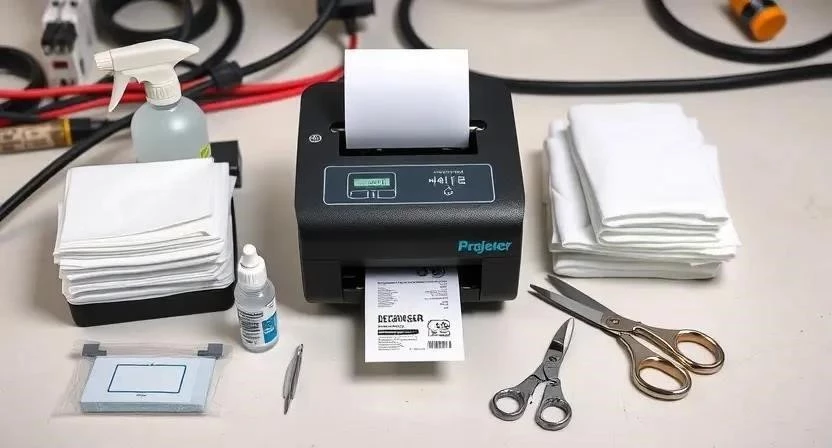

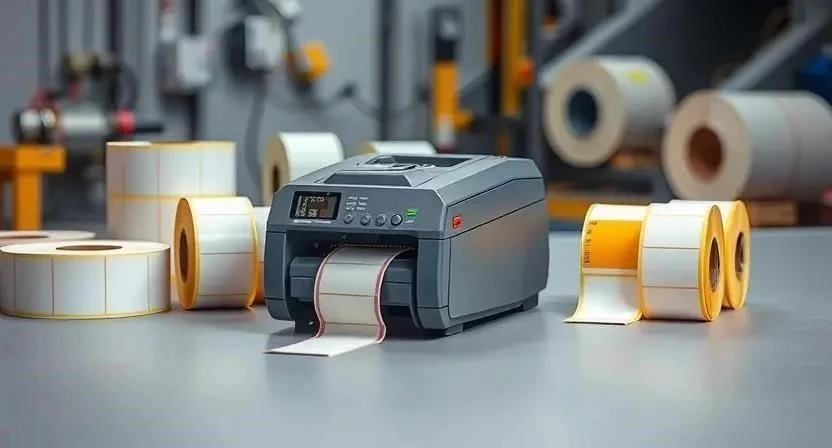

Основным инструментом выступает термопринтер (популярны модели брендов Brother или Epson). Также понадобится ноутбук или смартфон с установленным ПО для создания макетов. Для аккуратного монтажа использую острые ножницы или встроенный в принтер триммер. Обязательно имейте под рукой обезжириватель и салфетки. Если объект разовый, устройство можно взять в аренду, но для постоянной работы покупка выгоднее.

Организация рабочего пространства

Рабочее место должно быть хорошо освещено. Я рекомендую использовать переносной прожектор, чтобы видеть каждую надпись на темном пластике. Принтер ставлю на ровную устойчивую поверхность рядом со щитом. Чтобы клей от этикеток не испачкал отделку или пол, застилаю зону вокруг рабочего места плотной пленкой или картоном.

Очистка и подготовка к наклейке

Пластик щита и изоляция кабелей часто покрыты строительной пылью или жиром. Без тщательной очистки адгезия будет слабой, и этикетки отклеятся через месяц. Сначала удаляю грубую пыль сухой тряпкой, затем протираю поверхность изопропиловым спиртом. Параллельно готовлю кабельный журнал — таблицу, где четко прописано, какой провод куда идет.

Личный опыт: Однажды я решил сэкономить время и пропустил этап обезжиривания на пыльном щите. В итоге через неделю половина надписей просто отвалилась вместе с грязью. Теперь я трачу лишние 15 минут на очистку, чтобы не переделывать работу за свой счет.

Технология профессиональной маркировки

Процесс требует системного подхода. Сначала создается цифровая база, затем происходит печать и только потом — монтаж. Перед началом работ обязательно обесточьте щит для безопасности.

1. Составление списка всех потребителей и линий (20 мин).
2. Создание макета в ПО принтера с выбором шрифта (40 мин).
3. Подбор подходящего типа ленты под задачу (5 мин).
4. Печать тестового образца для проверки четкости (5 мин).
5. Аккуратная нарезка этикеток по границам (10 мин).
6. Обезжиривание всех мест приклейки (15 мин).
7. Наклейка этикеток на автоматические выключатели (30 мин).
8. Маркировка кабелей в точках ввода и выхода (40 мин).
9. Прижим и закрепление краев этикеток (10 мин).
10. Финальная сверка всех подписей по схеме щитка (20 мин).

Я всегда печатаю запасные этикетки для основных линий. Если какая-то наклейка помнется или будет наклеена криво, мне не придется снова запускать принтер и менять ленту.

Технические тонкости и секреты

Температура при наклейке играет важную роль. В слишком холодном помещении клей активируется плохо. Если работаете зимой, слегка прогрейте поверхность феном. Важно проверить совместимость ленты с ПВХ-изоляцией кабелей, чтобы материал не «поплыл» со временем. Полное приклеивание происходит в течение 24 часов.

• Высокая износостойкость печати.
• Устойчивость к воздействию ультрафиолета.
• Четкость линий даже при мелком шрифте.
• Сильная адгезия к разным видам пластика.
• Стойкость к воздействию влаги и пара.
• Возможность печати иконок (лампочка, розетка).
• Легкое удаление без следов клея при необходимости.
• Стабильный цвет ленты без выцветания.

Типичные промахи новичков

Самая грубая ошибка — путаница в номерах линий. Если перепутать фазы или группы розеток, схема станет бесполезной. Часто используют дешевую нестойкую ленту, которая выгорает за год. Также новички клеят этикетки на грязный пластик или выбирают слишком мелкий шрифт, который невозможно прочитать без лупы.

Личный опыт: Видел работу коллеги, который использовал шрифт 6-го кегля. Заказчик был в ярости, потому что не мог разобрать надписи. Теперь я использую минимум 10-й кегль и жирное начертание для основных групп.

Смета на маркировку

Профессиональный подход стоит дороже ручного, но окупается за счет внешнего вида и долговечности. Маркер стирается, а термопечать остается четкой годами.

На итоговую стоимость влияют следующие факторы:

1. Количество автоматических выключателей в щите.
2. Сложность кабельного журнала.
3. Тип используемой ленты (ламинированная или обычная).
4. Необходимость разработки схемы с нуля.
5. Общий объем кабельных линий.

Эксплуатация и обновление

После завершения работ я рекомендую проверить надежность крепления каждой этикетки, слегка нажав на края. Если в будущем схема щитка изменится, старую маркировку нужно удалить полностью, обезжирить поверхность и наклеить новую. Срок службы качественной термопечати на закрытом щите составляет от 5 до 10 лет.

Другие способы подписи

Существуют и альтернативные методы, но они уступают термопринтеру в эстетике и долговечности. Например, маркеры-краски быстро выцветают. Пластиковые таблички выглядят солидно, но требуют много времени на изготовление. Маркировочные кольца удобны для кабелей, но не подходят для самих автоматов.

• Маркеры-краски: дешево, но некрасиво.
• Пластиковые бирки: надежно, но долго монтировать.
• Маркировочные кольца: только для проводов.
• Самоклеящиеся цифры: быстро отклеиваются.
• Гравировка: дорого и невозможно изменить.
• Ручная подпись: выглядит непрофессионально.
• Печатные наклейки А4: быстро рвутся и пачкаются.

Личный опыт: Я убедился на практике, что использование термопринтера поднимает стоимость моих услуг в глазах клиента. Когда человек видит идеально ровные подписи, он понимает, что и монтаж выполнен с таким же вниманием к деталям.

Ответы на частые вопросы

Какой принтер лучше выбрать? Рекомендую Brother P-Touch или Epson LabelWorks. Они надежны и имеют много видов лент.

Стирается ли краска со временем? При использовании ламинированной ленты надпись не стирается даже при протирке спиртом.

Как маркировать очень тонкие провода? Используйте специальные узкие термотрубки или флажки из гибкой ленты.

Что делать, если наклеил этикетку криво? Аккуратно подденьте край пластиковым шпателем и снимите. Поверхность нужно снова обезжирить перед новой наклейкой.

Нужно ли использовать скотч поверх этикетки? Если лента ламинированная — нет. Если обычная термопечать в сыром подвале — да, для защиты.

Можно ли использовать обычный офисный принтер? Можно, но такая бумага быстро размокнет и отклеится, она не обладает нужной адгезией.

Как рассчитать длину ленты? Сложите длину всех надписей и добавьте 20% на межстрочные интервалы и брак.
