Монтаж автоматического выключателя в распределительном щите

Монтаж автоматического выключателя в распределительном щите — это базовая задача при разводке электрики в доме. Процесс занимает от 30 до 60 минут в зависимости от опыта мастера. Стоимость комплектующих для одной линии начинается от 300 рублей. Понимание того, как подключить автомат в щитке, позволяет обеспечить защиту сети от перегрузок. Правильный подход исключает риск возгорания проводки.

Требования к навыкам и безопасность

Работа с электричеством требует базовых знаний о фазе, нуле и заземлении. Оценить сложность задачи может любой, кто умеет пользоваться отверткой и мультиметром. Главное правило — полное обесточивание сети перед началом любых манипуляций. Я однажды забыл проверить напряжение индикатором после выключения главного рубильника — это было опасно, теперь всегда проверяю дважды.

Если вы никогда не держали в руках стриппер или не знаете разницу между амперами и вольтами, лучше вызвать профи. Ошибка в подключении может привести к короткому замыканию. Обязательно используйте диэлектрические перчатки и защитные очки. Проветривайте помещение, если используете химические очистители для контактов.

Список комплектующих для работы

Для качественного монтажа понадобятся проверенные материалы. Медный кабель должен соответствовать расчетной нагрузке линии. Наконечники НШВИ обязательны для многожильного провода, чтобы зажим не перерезал тонкие медные нити.

• Автоматический выключатель (номинал 10А, 16А или 25А)
• Медный кабель ВВГнг-LS (сечение 1.5 или 2.5 мм2)
• Наконечники НШВИ под сечение кабеля
• Маркировочные бирки для подписи линий
• Нейлоновые кабельные стяжки
• Изолента ПВХ или термоусадочные трубки
• Провода-перемычки (ПВ-3) для соединения автоматов
• Диэлектрический скотч для временной фиксации

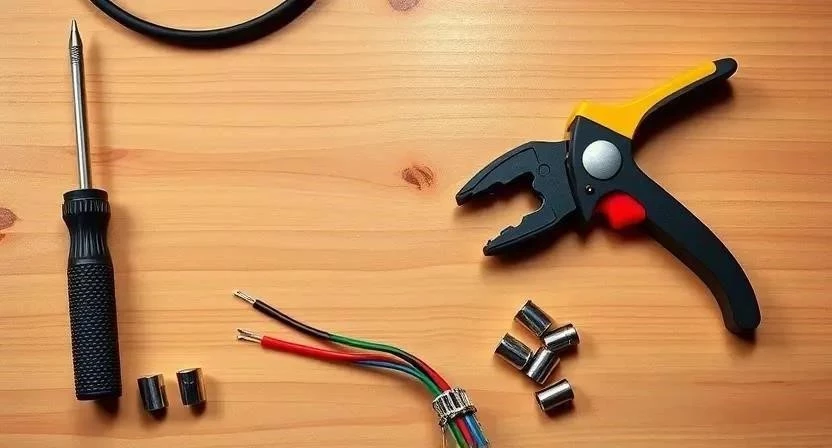

Набор инструментов электрика

Качественный инструмент ускоряет работу и гарантирует надежность соединений. Стриппер позволяет снять изоляцию, не повреждая жилу, что критически важно для безопасности. Кримпер обеспечивает плотный обжим наконечника, исключая искрение в будущем.

• Набор отверток (шлицевая и крестовая PH2)
• Стриппер для зачистки изоляции
• Кримпер (обжимной инструмент)
• Индикаторная отвертка
• Мультиметр цифровой
• Пассатижи с изолированными ручками
• Бокорезы для обрезки кабеля

Организация рабочего места

Обеспечьте хорошее освещение в зоне электрощитка. Повесьте мощный фонарь или используйте налобный свет, чтобы видеть каждый зажим. Освободите доступ к панели, убрав лишние вещи и строительный мусор. Постелите на пол плотный картон или пленку. Это защитит поверхность от мелких обрезков изоляции и медной стружки, которую потом сложно вычистить из щелей.

Подготовка щитка и кабельных линий

Сначала очистите внутреннюю часть щитка от пыли с помощью пылесоса. Грязь в клеммах может ухудшить контакт. Проверьте, плотно ли сидит DIN-рейка в пазах корпуса. Подготовьте кабельные линии, аккуратно затянув их в гофру и закрепив стяжками. Зачищайте концы проводов строго на 10-12 мм. Слишком длинный оголенный участок создаст риск случайного касания соседней фазы, а слишком короткий не обеспечит надежный захват винтом.

Процесс монтажа автомата по этапам

Соблюдайте последовательность действий, чтобы не допустить ошибок. Я рекомендую выполнять каждый этап медленно и вдумчиво.

1. Полное обесточивание (5 мин). Выключите вводной рубильник. Проверьте отсутствие напряжения индикаторной отверткой на всех шинах.
2. Выбор номинала (5 мин). Подберите автомат под сечение кабеля: 1.5 мм2 — 10А, 2.5 мм2 — 16А.

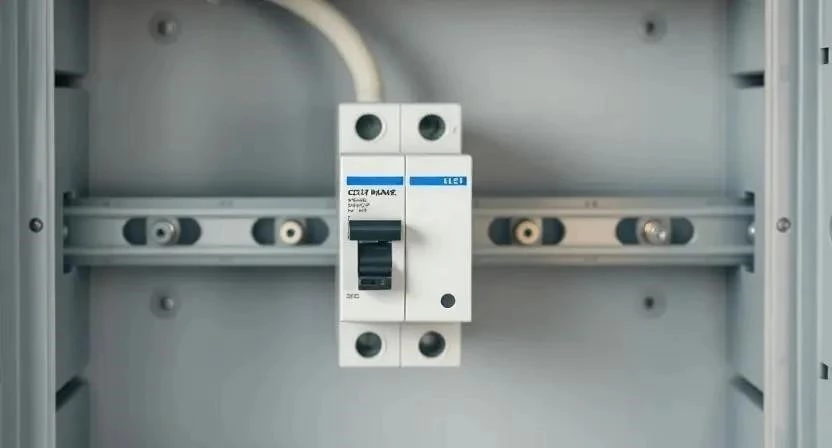

3. Установка на DIN-рейку (2 мин). Защелкните корпус автомата на металлической рейке до характерного щелчка.
4. Зачистка жил (5 мин). Снимите внешнюю изоляцию кабеля, затем зачистите жилы фазы и нуля стриппером.
5. Обжим наконечников (5 мин). Наденьте НШВИ на жилы и плотно сожмите их кримпером.
6. Подключение питания (3 мин). Вставьте питающий провод в верхний зажим автомата.
7. Подключение нагрузки (3 мин). Соедините отходящую линию с нижним зажимом устройства.
8. Затяжка винтов (2 мин). Плотно закрутите винты. Потяните за провод — он не должен двигаться.
9. Укладка проводов (10 мин). Распределите кабели по краям щитка, зафиксировав их стяжками.
10. Маркировка (2 мин). Наденьте бирку с названием комнаты или прибора на соответствующий автомат.
11. Повторная проверка (5 мин). Еще раз убедитесь, что все контакты затянуты и нет перехлестов.
12. Тестирование (5 мин). Подайте напряжение и проверьте работоспособность линии мультиметром.

Технические особенности и параметры

Температура внутри щитка может повышаться при больших нагрузках. Обеспечьте небольшой зазор между автоматами, чтобы они не перегревали друг друга. Допустимая влажность в помещении с щитком не должна превышать 80%, иначе возможна коррозия контактов. Совместимость марок кабеля и зажимов проверяйте по паспорту устройства.

Заметил я, что при недотяжке винта контакт начинает греться уже через месяц эксплуатации. Момент затяжки должен быть сильным, но без фанатизма, чтобы не сорвать резьбу. Обычно достаточно затянуть винт до упора и добавить еще четверть оборота.

Разбор типичных ошибок

Самая опасная ошибка — плохой контакт из-за недотянутого винта. Это приводит к окислению меди и eventualному оплавлению изоляции. Новички часто используют провода не того сечения. Помню, как в начале пути поставил автомат на 25А на кабель 2.5 мм2, что привело к перегреву жилы до срабатывания защиты.

Отсутствие наконечников НШВИ на многожильном проводе — еще один промах. Винт просто раздавливает жилы, уменьшая площадь контакта. Также часто забывают про маркировку. Через год вы не вспомните, какой автомат отключает свет в ванной, а какой — розетки на кухне.

Смета на материалы и работу

Стоимость установки зависит от того, делаете ли вы это сами или нанимаете электрика. Самостоятельный монтаж экономит деньги, но требует покупки инструмента.

Экономия при самостоятельном выполнении составляет около 900 рублей с одного автомата. При сборке всего щитка сумма может быть значительной.

Обслуживание после установки

Электрика не бывает вечной. Я рекомендую раз в год подтягивать все клеммы, так как медь «плывет» под воздействием температуры. Проводите визуальный осмотр: если изоляция вокруг зажима потемнела, значит, контакт плохой. Средний срок службы качественного автоматического выключателя составляет 10-15 лет. При появлении треска или щелчков при включении устройство нужно заменить.

Сравнение с аналогичными устройствами

Вместо обычного автомата можно поставить УЗО или дифференциальный автомат. УЗО защищает человека от удара током, а дифавтомат совмещает функции защиты от перегрузки и утечки тока. Модульные системы сборки позволяют легко расширять щиток в будущем.

Я пробовал разные бренды и пришел к выводу, что ABB и Schneider Electric — это эталон надежности, но стоят они дорого. IEK вполне подходит для простых линий с низкой нагрузкой, если бюджет ограничен. Главное — покупать оригинал, чтобы избежать подделок с заниженными характеристиками.

Ответы на популярные вопросы

1. Какой номинал автомата выбрать для розетки? Обычно ставят 16А для стандартных розеток с кабелем 2.5 мм2.
2. Можно ли ставить автомат на 25А при кабеле 2.5 мм2? Нет, это опасно. Кабель начнет греться, а автомат не сработает вовремя.
3. Чем отличается однополюсный автомат от двухполюсного? Однополюсный разрывает только фазу, двухполюсный — и фазу, и ноль.
4. Зачем нужны наконечники НШВИ? Они предотвращают разжим жил многожильного провода винтом зажима.
5. Что делать, если автомат постоянно выбивает? Проверить линию на короткое замыкание или уменьшить количество включенных приборов.
6. Можно ли подключать два провода в один зажим? Не рекомендуется. Это создает плохой контакт и риск перегрева.
7. Как проверить автомат мультиметром? В режиме прозвонки проверить замыкание контактов при включенном рычаге.
8. В чем разница между характеристиками B и C? Тип B срабатывает быстрее, тип C — стандарт для жилых помещений с учетом пусковых токов.
