Монтаж автоматики в электрощите требует точного расчета и базовых знаний электротехники. Пусконаладочные работы обычно занимают от 16 до 24 часов. Стоимость комплектующих зависит от выбранного протокола и количества зон управления. Правильная настройка автоматики умного дома в щитке обеспечивает надежную работу всех сценариев. Это ответственная задача, где ошибка может привести к выходу оборудования из строя.
Особенности подготовки к электромонтажу
Перед тем как приступать к работе, нужно оценить сложность предстоящих задач. Потребуются навыки работы с электрикой, умение читать схемы и пользоваться измерительными приборами. Время на пусконаладку сильно зависит от количества модулей и сложности логики сценариев. Важным этапом становится выбор протокола связи. Для профессиональных систем часто используют KNX, для более доступных — Zigbee или Wi-Fi. Я всегда рекомендую заранее составить таблицу соответствия реле и групп света, чтобы не запутаться в проводах.
Комплектация щита материалами

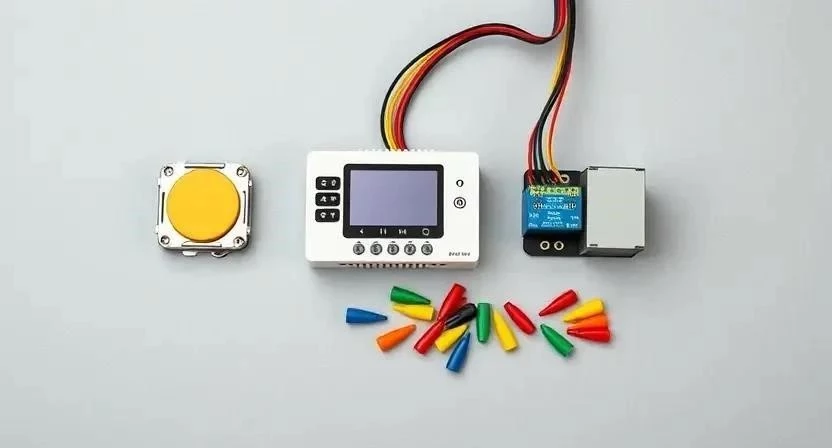

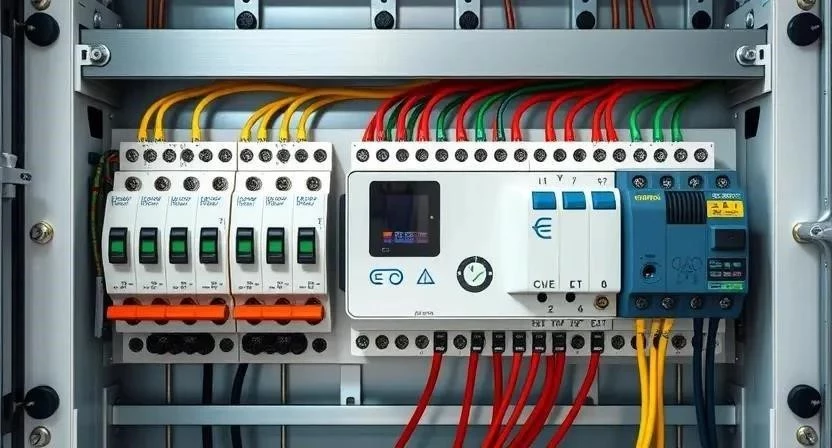

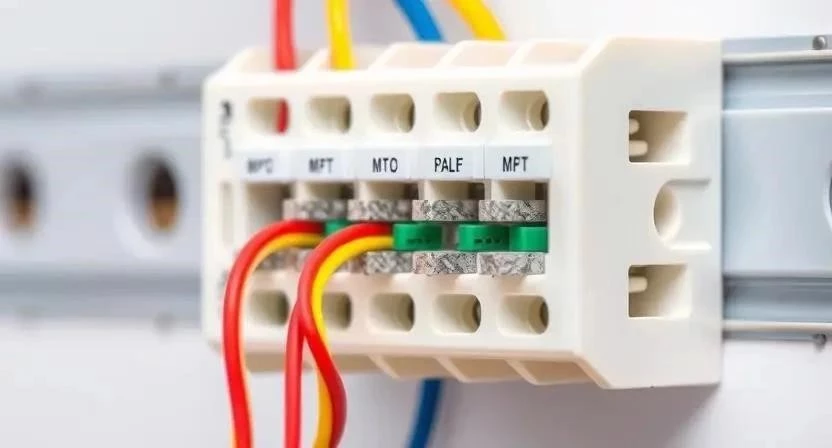

Для сборки системы потребуются специализированные модули, которые крепятся на стандартную DIN-рейку. Основу составляют контроллеры, исполнительные реле и блоки питания. Для соединений используется провод ПВ-3, который обладает гибкостью и удобен в монтаже внутри корпуса. Чтобы обеспечить надежный контакт и избежать окисления, обязательно применяются наконечники НШВИ. Маркировка кабелей позволяет быстро найти нужную линию при обслуживании.
| Материал | Количество | Расход на точку | Цена за ед. (средняя) | |
|---|---|---|---|---|
| Центральный контроллер | 1 шт | — | 6 000 руб | 6 000 руб |
| Модульное реле | 8 шт | 1 шт/канал | 1 500 руб | 12 000 руб |
| Блок питания (24V/12V) | 1 шт | — | 3 000 руб | 3 000 руб |
| Провод ПВ-3 (1.5 мм²) | 50 м | ~3-5 м/модуль | 50 руб/м | 2 500 руб |
| Наконечники НШВИ | 100 шт | 2 шт/подключение | 3 руб/шт | 300 руб |
| Маркировочные кольца | 1 упак | — | 400 руб | 400 руб |
| DIN-рейка (перфорированная) | 2 м | — | 200 руб/м | 400 руб |
Инструменты для монтажа

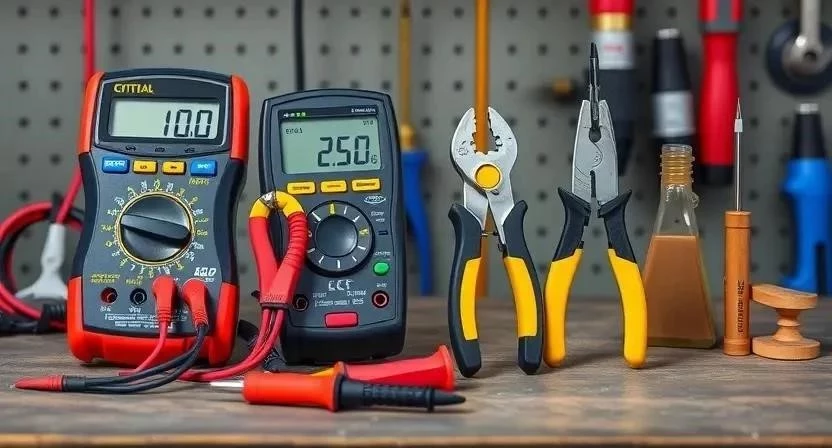

Работать придется с прецизионным оборудованием. Набор качественных отверток с разными типами шлицов поможет избежать слизывания винтов на клеммах. Стриппер незаменим для быстрой и чистой зачистки изоляции. Кримпер используется для опрессовки наконечников, что гарантирует качественную адгезию провода с клеммой. Мультиметр и тестер напряжения нужны для проверки отсутствия тока перед началом работ. Ноутбук потребуется для программирования контроллера и создания сценариев. Если профессиональный кримпер слишком дорог, его можно взять в аренду в специализированных сервисах по прокату инструмента.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Мультиметр | Замер напряжения и прозвонка | Обязательно | 2 500 руб |
| Стриппер | Снятие изоляции с проводов | Обязательно | 1 800 руб |
| Кримпер | Монтаж наконечников НШВИ | Обязательно | 3 000 руб |
| Тестер напряжения | Проверка фазы и безопасности | Обязательно | 700 руб |
| Ноутбук | Настройка ПО и прошивка | Обязательно | от 30 000 руб |
Организация рабочей зоны
Доступ к электрощитку должен быть свободным и удобным. Я рекомендую установить дополнительное переносное освещение, так как встроенного света в коридорах обычно недостаточно для детальной работы. Безопасность стоит на первом месте. Перед любым действием необходимо полностью отключить основной ввод питания в доме. Проверить отсутствие напряжения нужно тестером на всех шинах. Работа в перчатках защитит руки от мелких порезов о края DIN-рейки или металлический корпус.
Подготовка внутреннего пространства щита
Проверить наличие свободных модулей на рейке нужно еще до покупки оборудования. Если места мало, придется расширять щит или переносить часть автоматики в соседний бокс. Корпус следует очистить от строительной пыли с помощью пылесоса, так как мелкие частицы могут вызвать короткое замыкание или привести к перегреву компонентов. Особое внимание уделяю кабель-менеджменту. Провода должны быть уложены в пучки и закреплены стяжками, чтобы не перекрывать вентиляцию модулей. Проверка заземления корпуса обязательна — без этого эксплуатация умного дома небезопасна.
Пошаговый процесс установки и настройки
Процесс монтажа требует строгого соблюдения последовательности действий. Я однажды забыл про маркировку в большом щите на 48 модулей. Потратил три часа только на то, чтобы понять, какой провод куда идет. Теперь всегда маркирую каждый конец кабеля сразу при зачистке.
- Планирование схемы (1 час). Распределяю модули на DIN-рейке так, чтобы силовые автоматы были отделены от чувствительной автоматики.
- Монтаж блока питания (30 мин). Устанавливаю БП, подключаю его к сети через отдельный автомат защиты.
- Установка контроллера (30 мин). Закрепляю центральный узел системы на рейке.
- Монтаж реле (1 час). Устанавливаю модули управления светом и розетками.
- Подключение питания (1 час). Развожу фазу и ноль от БП к контроллеру и реле.
- Подключение нагрузок (3 часа). Соединяю выходы реле с кабелями, идущими к лампам и приводам.
- Организация связи (1 час). Прокладываю шину данных или Ethernet-кабель между модулями.
- Маркировка (1.5 часа). Подписываю каждый провод согласно утвержденной схеме.
- Первое включение (30 мин). Подаю питание и проверяю отсутствие короткого замыкания мультиметром.
- Сопряжение с ПО (2 часа). Добавляю все устройства в интерфейс управления через ноутбук.
- Настройка сценариев (3 часа). Программирую логику: например, выключение всего света при нажатии одной кнопки.
- Тестирование (2 часа). Проверяю каждый канал управления и срабатывание датчиков.
Технические нюансы монтажа
Существуют тонкости, которые часто упускают из виду. Температурный режим в щитке должен быть стабильным. Если модули стоят слишком плотно, они могут перегреваться, что приведет к зависанию контроллера. Электромагнитные помехи от силовых кабелей могут создавать ложные срабатывания. Я рекомендую разделять силовые и сигнальные линии разрывом минимум в 10 см.
- Сечение провода для управления выбираю в диапазоне 0.75–1.5 мм².
- Соблюдаю совместимость брендов, чтобы избежать конфликтов в протоколах.
- Использую экранированный кабель для шины данных.
- Оставляю зазоры по 1 модулю между группами реле для охлаждения.
- Проверяю затяжку всех винтовых клемм каждые полгода.
- Устанавливаю блоки питания с запасом по мощности 30%.
- Соблюдаю полярность при подключении DC-питания.
- Использую качественные наконечники НШВИ для всех многожильных проводов.
Типичные ошибки новичков
Новички часто пренебрегают базовыми правилами электромонтажа. Столкнулся с проблемой наводок, когда проложил шину управления вплотную к силовым кабелям. Система начала «глючить». Переложил кабели с разрывом, и всё заработало идеально.
- Отсутствие или неправильная маркировка проводов.
- Перегрузка одной фазы из-за неправильного распределения нагрузок.
- Выбор слишком слабого блока питания, который уходит в защиту.
- Игнорирование заземления корпуса электрощита.
- Ошибки в логике сценариев, когда свет включается в соседней комнате.
Расчет стоимости и экономия
Рассчитать затраты можно по двум путям: самостоятельно или с привлечением профи. Основная часть бюджета уходит на оборудование. Работа мастера включает в себя не только физический монтаж, но и пусконаладку, которая является самой сложной частью.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Комплектующие | 25 000 руб | 25 000 руб | 0 руб |
| Монтаж в щите | 0 руб | 12 000 руб | 12 000 руб |
| Пусконаладка и ПО | 0 руб | 8 000 руб | 8 000 руб |
| Расходники (провода, наконечники) | 3 000 руб | 3 000 руб | 0 руб |
| 28 000 руб | 48 000 руб | 20 000 руб |
| Этап пусконаладки | Действие | Ожидаемый результат |
|---|---|---|
| Проверка питания | Замер напряжения на входе БП | 230В +/- 10% |
| Связь модулей | Пинг контроллера из сети | Ответ получен |
| Тест реле | Подача команды на включение | Слышен щелчок реле |
| Проверка нагрузки | Замер тока на выходе реле | Ток в пределах нормы |
| Тест сценария | Запуск режима «Я ушел» | Все потребители выключены |
Обслуживание системы после запуска
Завершение работ не означает окончание внимания к щитку. Регулярно проверяю затяжку клемм, так как от вибраций или температурных расширений винты могут ослабнуть. Это предотвращает искрение и оплавление изоляции. Обновляю прошивки контроллеров раз в квартал для устранения багов. Обязательно делаю резервное копирование всех настроек и сценариев на облако или внешний диск. Если система «слетит» после скачка напряжения, восстановление займет 5 минут вместо нескольких дней ручной настройки.
Альтернативные способы реализации
Существуют и другие подходы к автоматизации. Я пробовал ставить дешевые китайские блоки питания. Через месяц один сгорел, и вся автоматика отключилась. Теперь ставлю только проверенные бренды с запасом по мощности. Можно рассмотреть беспроводные решения, которые не требуют прокладки кабелей к каждому выключателю.
- Беспроводные умные выключатели (Zigbee/Wi-Fi).
- Готовые щитовые комплекты «всё в одном».
- Облачные системы управления (зависимость от интернета).
- Локальные серверы (Home Assistant) для полной приватности.
- Гибридные схемы: проводной свет и беспроводные датчики.
- Установка реле непосредственно в подрозетники.
- Использование протоколов с поддержкой Mesh-сетей.
Ответы на частые вопросы
Можно ли добавить новые модули позже?
Да, если в щитке остался запас места на DIN-рейке и мощности блока питания.
Что произойдет при отключении интернета?
Локальные сценарии продолжат работать, но удаленное управление через приложение станет недоступно.
Какой протокол выбрать: Zigbee или KNX?
Zigbee дешевле и проще в установке. KNX — это индустриальный стандарт с максимальной надежностью, но высокой ценой.
Нужен ли отдельный щит для автоматики?
Желательно, чтобы разделить силовое оборудование и электронику, уменьшив влияние помех.
Безопасно ли ставить реле рядом с автоматами?
Да, при условии соблюдения зазоров для вентиляции и правильного заземления.
Как защитить систему от скачков напряжения?
Установите реле напряжения и УЗИП на вводе в дом.
Сколько времени занимает настройка одной комнаты?
В среднем от 2 до 4 часов, включая монтаж и программирование сценариев.
