Монтаж электропитания для варочной панели

Монтаж электропитания для мощной кухонной техники требует строгого соблюдения норм безопасности. Установка отдельной линии на плиту занимает от 4 до 8 часов и стоит в среднем от 3000 до 7000 рублей за работу. Чтобы правильно подключить варочную панель через отдельный автомат, нужно учитывать суммарную мощность всех конфорок. Это исключит перегрев проводки и внезапные отключения света в квартире.

Подготовка и требования к работам

Перед тем как лезть в щиток, я всегда оцениваю свои навыки. Работа с электричеством не прощает ошибок. Нужно четко знать требования ПУЭ. Если вы никогда не держали в руках мультиметр, лучше позвать профи. Сложность задачи средняя, но риск высок. Время выполнения зависит от того, проложена ли уже трасса или её нужно создавать с нуля.

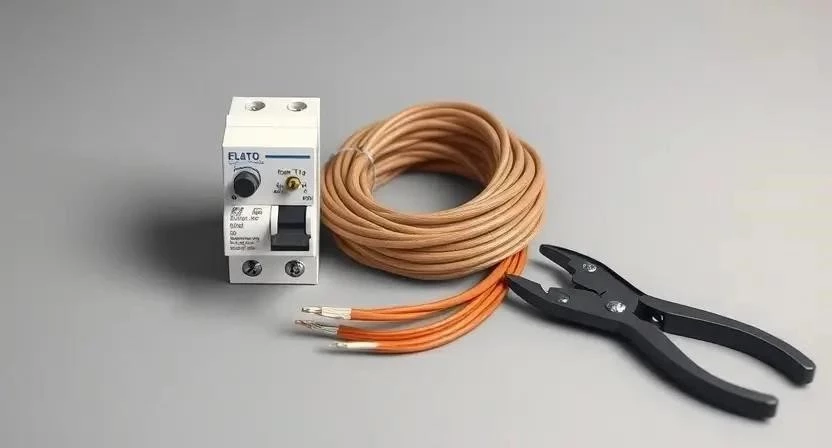

Подбор необходимых материалов

Подбираю я материалы исходя из мощности прибора. Для стандартной панели на 7 кВт идеально подходит медный кабель ВВГнг с сечением 3х4 мм². Если мощность ниже 3.5 кВт, допустимо использовать 3х2.5 мм², но я рекомендую брать с запасом. Все комплектующие покупаю в специализированных строительных магазинах.

• Кабель ВВГнг 3х4 (или 3х2.5) — основа линии.
• Автоматический выключатель — защита от перегрузок.
• Гофрированная труба ПВХ — защита кабеля в стене.
• Клеммная колодка (силовая) — для соединения проводов.
• Стяжки нейлоновые — фиксация кабеля в щитке.
• Наконечники НШВИ — для качественного обжима жил.
• Изолента ПВХ — дополнительная изоляция.
• Крепежные клипсы — фиксация гофры.

Инструментарий для монтажа

Инструменты должны быть исправными и пригодными для работы под напряжением. Я не рекомендую использовать дешевые отвертки с плохой изоляцией. Стриппер значительно ускоряет процесс зачистки жил, избавляя от риска повредить жилу ножом.

• Индикаторная отвертка — поиск фазы.
• Стриппер — быстрая зачистка изоляции.
• Пассатижи — обрезка и сгибание проводов.
• Мультиметр — проверка напряжения и прозвонка.
• Шуруповерт — монтаж гофры и щитка.
• Уровень — ровная установка компонентов.
• Канцелярский нож — аккуратная резка внешней оболочки.

Организация рабочего пространства

Сначала освобождаю доступ к электрическому щитку и месту, где будет стоять плита. Убираю мебель и лишние вещи. Пол застилаю плотной пленкой, чтобы строительная пыль не осела на кухонных гарнитурах. Организую яркое освещение, используя переносной прожектор, так как в щитках часто темно.

Прокладка кабельной линии

Прокладка трассы кабеля начинается от щитка до точки подключения. Если стены бетонные, выполняю штробление с помощью штробореза. Я всегда укладываю кабель в гофру, чтобы его можно было заменить без демонтажа стен. Гофру фиксирую клипсами каждые 50 см.

Проверяю целостность линии перед заделкой штроб. Для этого использую мультиметр в режиме прозвонки. Если цепь замкнута и нет короткого замыкания, приступаю к заделке. Шпатлевкой закрываю каналы, стараясь не создавать бугров на поверхности.

Пошаговая технология подключения

Поэтапно выполняю монтаж, строго следуя правилам электробезопасности. Я затянул винты на одном из объектов слишком сильно и сорвал резьбу на дешевом клеммнике, поэтому теперь затягиваю их с умеренным усилием, но плотно.

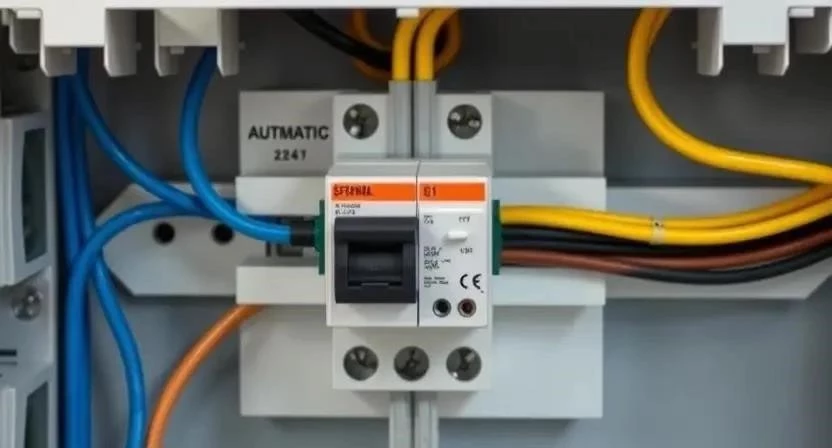

1. Обесточивание (10 мин). Выключаю вводной автомат. Проверяю отсутствие напряжения индикаторной отверткой на всех шинах.
2. Подготовка места (20 мин). Освобождаю место на DIN-рейке в щитке. Если места нет, устанавливаю дополнительный модуль.
3. Монтаж автомата (15 мин). Защелкиваю автоматический выключатель на рейку. Проверяю его фиксацию.
4. Подключение питания (15 мин). Соединяю фазный провод от общей гребенки или ввода к верхнему контакту автомата.
5. Линия к панели (15 мин). Вставляю фазный провод кабеля ВВГнг в нижний контакт автомата.
6. Нулевой провод (10 мин). Подключаю синий провод к общей нулевой шине (N).
7. Заземление (10 мин). Соединяю желто-зеленый провод с шиной PE.

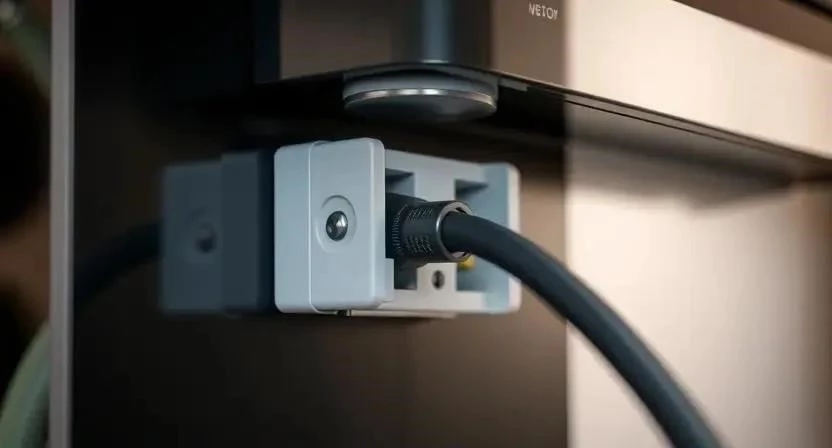

8. Клеммная коробка (30 мин). Монтирую силовую клеммную колодку в стене. Соединяю кабель из щитка с проводами варочной панели.
9. Фиксация (20 мин). Собираю провода стяжками, чтобы они не висели. Закрываю дверцу щитка.
10. Замер напряжения (10 мин). Включаю вводной автомат. Мультиметром замеряю напряжение на выходе из автомата плиты — должно быть около 220-230В.
11. Тестирование (15 мин). Включаю конфорки по очереди. Проверяю, не греется ли автомат при максимальной нагрузке.

Технические нюансы монтажа

Важно учитывать температурный режим в щитке. Если установлены слишком мощные автоматы вплотную, они могут перегреваться. Влажность в помещении также влияет на окисление контактов, поэтому в сырых кухнях использую герметичные коробки. После штробления жду полного высыхания шпатлевки (обычно 24-48 часов), прежде чем красить стену. Я заметил, что автоматы разных брендов иногда имеют разную ширину защелок, поэтому лучше покупать всё одного производителя.

Типичные ошибки новичков

Ошибки случаются часто, особенно при попытке сэкономить. Самый опасный вариант — использование кабеля 2.5 мм² для панели мощностью 7 кВт. Провод начинает греться, изоляция плавится, что ведет к пожару. Видел случай, когда ставили автомат на 16А для мощной плиты — он выбивал сразу при включении двух конфорок.

Другая проблема — плохой контакт в клеммах. Если провод просто засунут в зажим без обжима, возникает искрение. Отсутствие заземления делает корпус плиты опасным при утечке тока. Я всегда использую наконечники НШВИ для многожильного провода, чтобы контакт был максимально плотным.

Расчет стоимости подключения

Рассчитываю бюджет, исходя из среднего ценового сегмента материалов. Стоимость работы электрика зависит от сложности штробления и удаленности щитка.

1. Кабель и гофра — основная часть затрат.
2. Автоматика (автомат/УЗО) — цена зависит от бренда.
3. Расходные материалы — мелочи, которые всегда нужны.
4. Оплата труда мастера — за точку подключения и метр штробы.
5. Доставка материалов.

Обслуживание после установки

После монтажа не стоит забывать о системе. Через полгода я рекомендую проверить затяжку всех контактов в щитке. От вибраций или температурных расширений винты могут ослабнуть. Контролирую нагрев автомата при полной нагрузке (когда включены все конфорки). Качественные материалы служат 20-30 лет, но проверка раз в год — залог безопасности.

Альтернативные способы подключения

Существуют и другие варианты защиты. Вместо обычного автомата можно поставить УЗО или дифавтомат. Дифавтомат защищает и от короткого замыкания, и от утечки тока на корпус. Я ставил дифавтомат в зоне кухни, и это спасло ситуацию при случайном заливе розетки водой.

Применение силовых розеток вместо прямого подключения удобно при перестановке техники. Однако прямое соединение через клеммную коробку считается более надежным, так как исключает лишний контактный узел. Сравнение показывает, что дифавтомат дороже обычного в 2-3 раза, но обеспечивает максимальную безопасность людей.

Ответы на частые вопросы

Какой номинал автомата выбрать для панели 7 кВт?
Для такой мощности подходит автомат на 32А. Это обеспечит защиту кабеля сечением 4 мм².

Можно ли использовать кабель 2.5 мм²?
Только если мощность панели не превышает 3.5-4 кВт. Для более мощных приборов это опасно.

Обязательно ли ставить отдельный автомат?
Да. Варочная панель потребляет много энергии. Общая линия с розетками просто не выдержит нагрузки и будет постоянно отключаться.

Что делать, если в щитке нет места?
Можно установить компактные автоматы (S-серия) или расширить щиток, добавив соседний модуль.

Можно ли подключать через удлинитель?
Категорически нет. Удлинители не рассчитаны на ток 25-32А, они расплавятся за считанные минуты.

Чем отличается УЗО от автомата?
Автомат защищает кабель от перегрузки и КЗ. УЗО защищает человека от удара током при утечке.

Как проверить заземление?
С помощью мультиметра замеряется напряжение между фазой и землей — оно должно быть примерно равно напряжению между фазой и нулем.

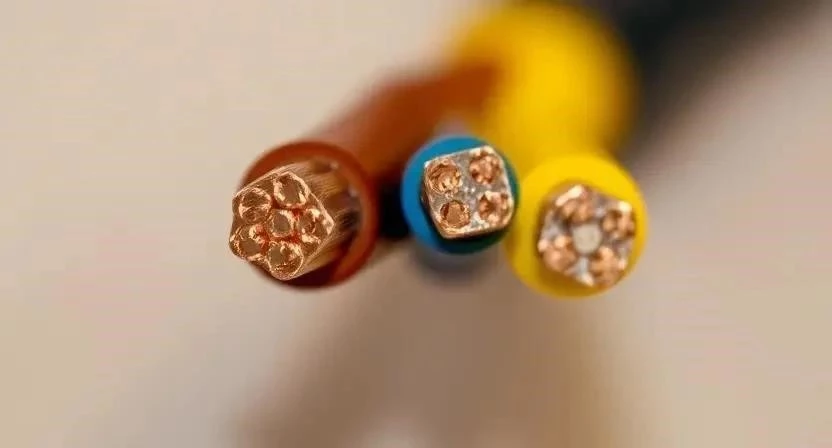

Какого цвета провода использовать?
Фаза — коричневый или черный, ноль — синий, заземление — желто-зеленый.
