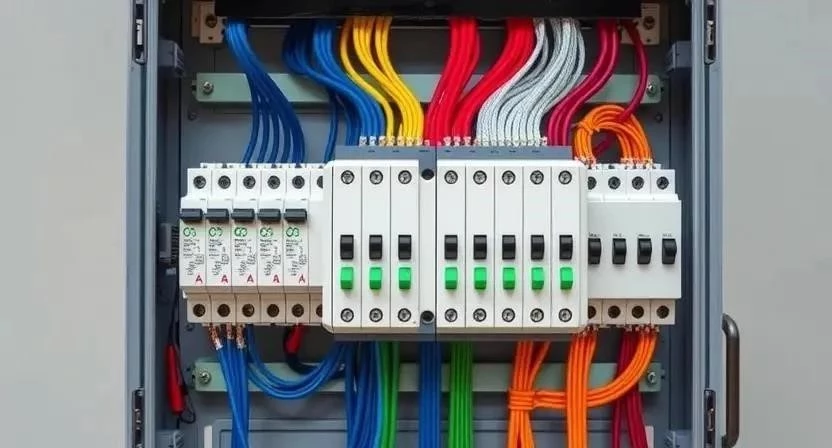

Монтаж электрощита: от планирования до установки

Монтаж электрощита начинается с точного расчета нагрузки и подбора корпуса. Ошибка в размере ведет к переделке всей системы, что стоит дополнительных 5–10 тысяч рублей и пары дней работы. Чтобы правильно выбрать распределительный щит для дома, нужно учесть количество групп и запас на будущее. Грамотный план экономит время и нервы.

Основы планирования электрощита

Сначала я разбираюсь с модульной сеткой. Один модуль — это стандартная ширина одного автоматического выключателя (18 мм). Если автомат двухполюсный, он займет два модуля. Важно понимать разницу между однофазным вводом (220В) и трехфазным (380В), так как это напрямую влияет на количество вводных автоматов и габариты щитка.

Оценка общей мощности электроприборов позволяет определить номинал вводного автомата. Я обычно трачу на планирование схемы 3–5 часов, чтобы не забыть ни одну розетку или выключатель. Без четкого списка потребителей легко купить слишком маленький корпус.

Комплектующие для сборки

Для качественного монтажа потребуется определенный набор оборудования. Я составил список того, что обязательно должно быть в закупке:

• Корпус щита (пластиковый или металлический)
• DIN-рейки для крепления автоматики
• Нулевая шина и шина заземления

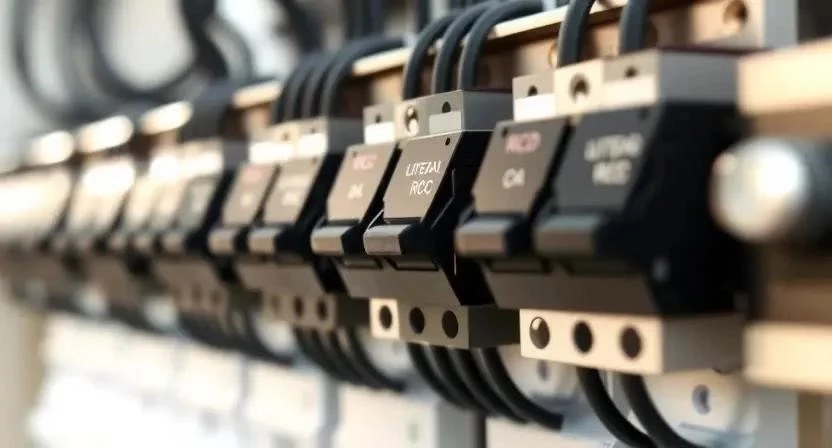

• Автоматические выключатели разных номиналов
• УЗО (устройства защитного отключения)
• Дифференциальные автоматы
• Маркировка для кабелей и групп
• Гребенчатые шины для соединения автоматов
• Кросс-модули для удобного распределения

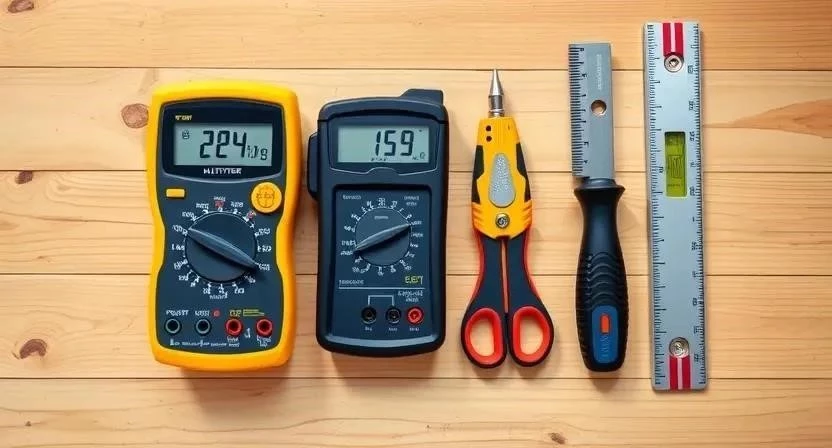

Инструментарий мастера

Работать с электрикой без правильного инструмента опасно и неудобно. Я использую проверенный набор, который позволяет сделать монтаж аккуратным.

• Отвертки с диэлектрическими ручками — для затяжки винтов в автоматах
• Стриппер — быстро снимает изоляцию, не повреждая жилу
• Мультиметр — проверка напряжения и прозвонка цепей
• Уровень — чтобы щит не висел криво
• Перфоратор — для штробления и сверления отверстий
• Кусачки — для обрезки кабеля в размер
• Клещи для обжима наконечников — обеспечивают надежный контакт

Если перфоратор или дорогой мультиметр покупать не хочется, их легко взять в аренду в строительном магазине на пару дней. Это выйдет дешевле, чем покупать профессиональный инструмент для разовой работы.

Организация рабочего пространства

Место установки щита выбирают исходя из доступности. Он должен находиться в сухом помещении, желательно в прихожей или в техническом помещении. Я всегда слежу, чтобы перед щитом было свободное пространство не менее 0,8 метра для удобного обслуживания.

Стены и пол вокруг зоны монтажа закрывают пленкой. Это избавляет от долгой уборки бетонной пыли. Освещение организую дополнительно: использую переносной прожектор, так как встроенный свет в коридоре часто дает слишком глубокие тени.

Работа со стеной под монтаж

Разметка под встраиваемый щит требует точности. Я использую уровень, чтобы проверить вертикальность будущей ниши. Если стена будет завалена даже на пару градусов, дверца щита может закрываться с трудом или выглядеть неэстетично. Однажды я забыл проверить вертикаль, и в итоге пришлось подрезать края корпуса напильником.

После разметки приступаю к штроблению. Вырезаю отверстие с запасом в 5–10 мм. Обязательно очищаю нишу от строительного мусора пылесосом. Затем наношу грунтовку валиком в два слоя с интервалом 2 часа — второй слой перпендикулярно первому. Это нужно для качественной адгезии штукатурки, чтобы щит сидел в стене «намертво» и не люфтил.

Алгоритм выбора и подбора щита

Процесс подбора оборудования я разбил на четкие этапы. Соблюдение этой последовательности исключает покупку лишних деталей.

1. Составление списка всех электропотребителей (1–2 часа).
2. Группировка потребителей по линиям: свет, розетки, кухня, санузел (1 час).
3. Подбор номиналов автоматических выключателей исходя из сечения кабеля (1 час).
4. Определение общего количества необходимых модулей (30 мин).
5. Выбор запаса модулей на будущее — я всегда оставляю 20–30% свободных мест (30 мин).

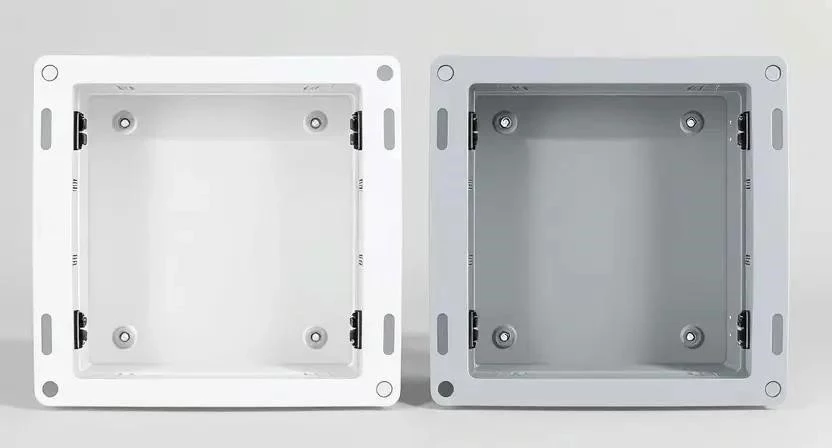

6. Выбор типа корпуса: встраиваемый (для эстетики) или навесной (для простоты) (30 мин).
7. Выбор материала корпуса: пластик (диэлектрик) или металл (пожаробезопасность) (30 мин).
8. Определение степени защиты IP в зависимости от влажности помещения (30 мин).
9. Подбор аксессуаров: шин, гребенок, держателей кабеля (1 час).
10. Проверка совместимости всех компонентов одного бренда (1 час).
11. Финальный расчет габаритов щита по количеству рядов (30 мин).
12. Закупка и проверка комплектации в магазине (3 часа).

Я заметил, что многие забывают про запас модулей. Позже всегда хочется добавить кондиционер или систему «умный дом», и если щит забит полностью, придется менять весь корпус.

Технические тонкости и нормы

Температурный режим в месте установки влияет на работу автоматики. В слишком жарких или холодных помещениях автоматы могут срабатывать ложно. Я рекомендую обеспечить минимальную вентиляцию корпуса, если внутри установлено много мощных УЗО.

Совместимость брендов — критический момент. Гребенчатые шины одного производителя могут не подойти к автоматам другого. Я всегда собираю щит на компонентах одной серии. Также строго следую требованиям ПУЭ по электробезопасности: разделяю фазные и нулевые провода, использую соответствующие цвета изоляции.

Типичные промахи новичков

Ошибки в электрике стоят дорого. Я часто вижу одни и те же недочеты у начинающих мастеров:

1. Покупка слишком маленького щита «впритык» по количеству модулей.
2. Отсутствие запаса мест для будущих линий.
3. Экономия на дешевом пластике, который трескается при затягивании винтов.
4. Неправильный выбор IP (например, установка IP20 в сыром подвале).
5. Игнорирование заземления или использование одной шины для нуля и земли.

Мой первый опыт был неудачным: я взял компактный щиток, и через год, когда пришлось добавить линию на бойлер, мне пришлось пересобирать всё заново. Теперь я всегда беру корпус на один ряд больше, чем нужно сейчас.

Смета на оборудование и работы

Стоимость зависит от выбранного сегмента комплектующих. Ниже приведена сравнительная таблица.

Если собирать щит своими руками, можно сэкономить от 5 до 20 тысяч рублей на услугах электрика. Однако это требует знаний и наличия инструмента. Я считаю, что за сборку главного щита лучше заплатить профи, чтобы быть уверенным в безопасности.

Эксплуатация и обслуживание

После завершения монтажа щит требует ухода. Раз в полгода я проверяю затяжку всех винтовых контактов. Из-за температурных расширений провода могут ослабнуть, что ведет к искрению и нагреву.

Очистку от пыли провожу аккуратно, используя пылесос на низкой мощности или сжатый воздух. Обязательно маркирую каждую группу: «Кухня», «Свет зал» и т.д. Срок службы качественных автоматов составляет 10–15 лет, но при перегрузках они могут выйти из строя раньше.

Другие способы организации электропитания

Существуют и альтернативные решения. Сборные щиты из модулей позволяют расширять систему, просто добавляя новые блоки. Это удобно для растущих домов.

Готовые бытовые решения подходят для маленьких квартир, где всего 3–4 группы. Также иногда используют распределительные коробки вместо одного большого щита, распределяя автоматы по разным комнатам. Но я не рекомендую такой подход: в случае аварии придется бегать по всему дому в поисках выключателя.

Ответы на частые вопросы

Что такое модуль в электрощите?
Это стандартная единица ширины оборудования (18 мм). Большинство автоматов имеют ширину в 1 модуль.

Какой запас мест оставить в щитке?
Оптимально оставить 20–30% свободного пространства для будущих дополнений.

Чем отличается IP44 от IP65?
IP44 защищает от брызг воды и твердых частиц более 1 мм. IP65 полностью пыленепроницаем и выдерживает струи воды.

Можно ли ставить пластиковый щит в гараже?
Да, но выбирайте качественный негорючий пластик с высокой степенью защиты IP от влаги и пыли.

Что лучше: УЗО или дифавтомат?
УЗО защищает только от утечки тока, а дифавтомат совмещает функции УЗО и обычного автомата. Дифавтомат экономит место в щите.

Как выбрать глубину щита?
Глубина должна позволять свободно уложить кабели без изломов. Обычно достаточно 70–100 мм.

Нужен ли металлический корпус в квартире?
В квартире достаточно пластика. Металл используют там, где важна повышенная огнестойкость или защита от механических повреждений.

Как рассчитать количество групп?
Разделяйте освещение и розетки, выделяйте отдельные линии на мощные приборы (стиральная машина, духовка, кондиционер).

Технические справочники по выбору

Меры безопасности: Все работы с электричеством выполняйте только при полностью отключенном питании. Используйте диэлектрические перчатки и защитные очки при штроблении стен. Никогда не работайте с электрощитом с мокрыми руками. При монтаже в металлический корпус обязательно заземляйте саму коробку.
