Монтаж электрощита: правила, инструменты и подбор оборудования

Монтаж электрощита начинается с четкого понимания схемы распределения питания. Обычно установка одного модуля занимает от 30 до 60 минут, а стоимость качественного автоматического выключателя начинается от 300 рублей. Правильное подключение автомата сверху или снизу определяет не только удобство обслуживания, но и соответствие системы нормам безопасности. Грамотный подход исключает перегрев контактов и преждевременный выход оборудования из строя.

Перед тем как взять в руки инструмент, нужно разобраться в принципах работы устройства. Автомат защищает сеть от короткого замыкания и перегрузки, разрывая цепь при превышении номинального тока. Я всегда опираюсь на нормы ПУЭ, так как это основной документ, гарантирующий безопасность жилья. Работа с электричеством требует предельной концентрации и строгого соблюдения техники безопасности. Ошибка в расчетах или плохой контакт могут привести к пожару.

Для качественного монтажа потребуется определенный набор комплектующих. Я подбираю всё заранее, чтобы не бегать в магазин в процессе работы.

• Автоматические выключатели с подходящим номиналом.
• Медный многожильный провод (ВВГнг-Ls) соответствующего сечения.
• Наконечники НШВИ под сечение жилы.
• Маркировочные бирки или термоусадка для каждой линии.
• DIN-рейка для фиксации модулей.
• Изоляционные хомуты для стяжки кабелей.
• Металлические или пластиковые шины.
• Специальный диэлектрический скотч.

Важно, чтобы номинал автомата соответствовал сечению кабеля, иначе защита просто не сработает при перегрузке.

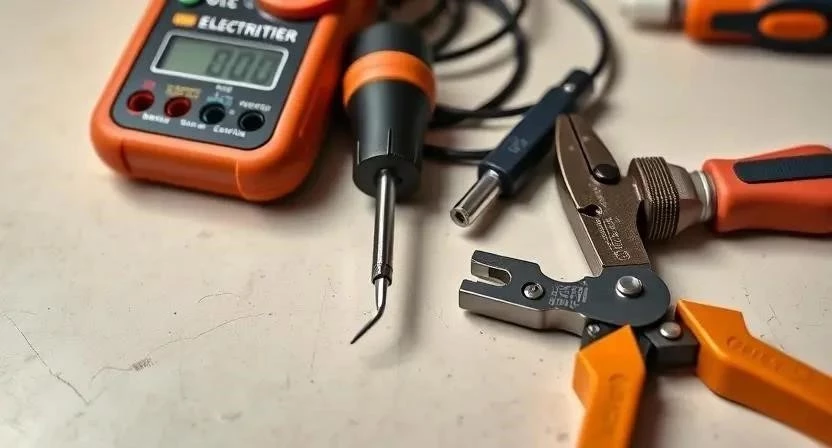

Инструмент должен быть исправным и предназначенным именно для электромонтажа. Использование бытовых пассатижей вместо пресс-клещей — прямой путь к плохому контакту.

• Набор диэлектрических отверток (крестовая и плоская).
• Стриппер для аккуратной зачистки изоляции.
• Пресс-клещи (кримпер) для обжима НШВИ.
• Мультиметр для замера напряжения и прозвонки.
• Индикаторная отвертка для экспресс-проверки фазы.
• Мощный светодиодный фонарь.
• Бокорезы для обрезки лишних концов провода.

Организация пространства вокруг электрощита напрямую влияет на качество работы. Я всегда расчищаю доступ к щитку, чтобы не задевать провода одеждой и иметь возможность свободно двигаться. Освещение должно быть ярким, лучше всего использовать переносную лампу или налобный фонарь. Главное правило — полное отключение общего ввода питания. После выключения рубильника я обязательно проверяю отсутствие напряжения на всех клеммах с помощью мультиметра.

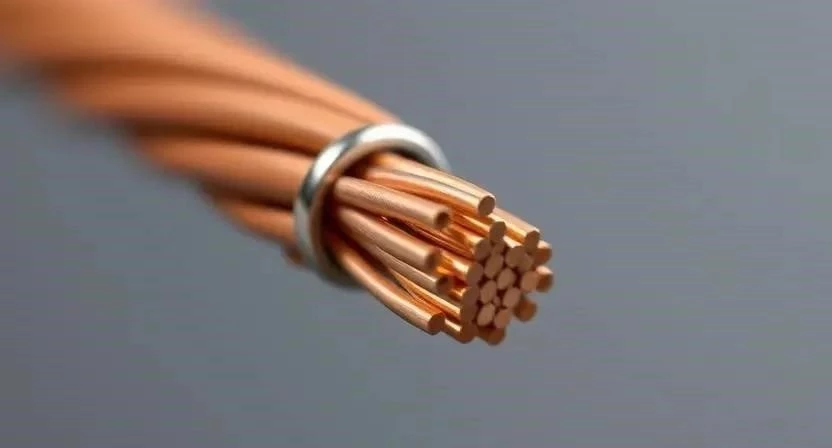

Подготовка кабелей — самый кропотливый этап. Линии должны быть уложены аккуратно, без резких перегибов. Концы проводов зачищаются на длину, соответствующую глубине зажима автомата. Я никогда не оставляю оголенную жилу слишком длинной, чтобы она не вылезла за пределы клеммы. На многожильный провод обязательно устанавливаются наконечники НШВИ. Без них винт просто перережет тонкие медные нити, что приведет к искрению. Каждая линия маркируется биркой, чтобы через год не гадать, какой автомат отвечает за свет в ванной.

Однажды я видел работу новичка, который просто скрутил жилы и засунул их в автомат без наконечников. Через месяц контакт начал греться, изоляция поплавилась. Я переделал всё с обжимкой, и проблема исчезла.

Сам процесс монтажа требует последовательности. Я выполняю эти действия строго по порядку:

1. Полное обесточивание сети и проверка тестером (5-10 мин). Это база, без которой работа запрещена.

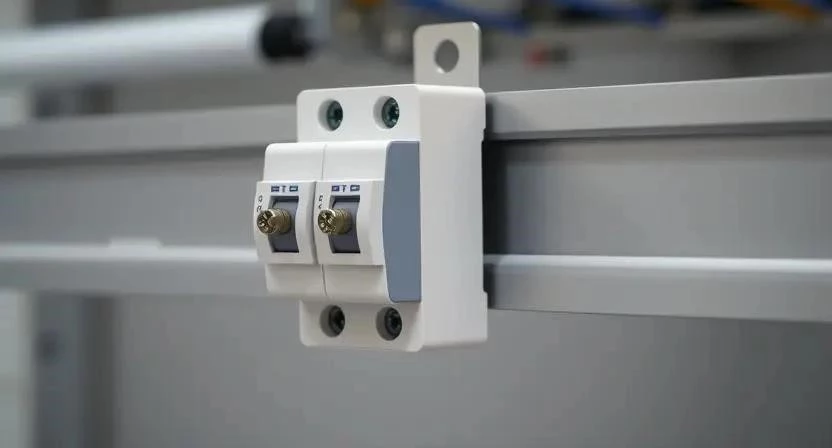

2. Установка автомата на DIN-рейку (2-3 мин). Защелкиваю модуль до характерного щелчка.
3. Выбор точки ввода питания (2 мин). Решаю, будет ли фаза приходить сверху или снизу, исходя из расположения вводного кабеля.
4. Подключение питающего провода к входному зажиму (5 мин). Вставляю зачищенный и обжатый провод в клемму.
5. Затяжка винта (2 мин). Контролирую момент затяжки, чтобы не сорвать резьбу, но и не оставить люфта.
6. Подключение отходящей линии к выходному зажиму (5 мин). Соединяю автомат с кабелем, идущим к потребителю.
7. Проверка надежности фиксации (1 мин). Использую метод «потянуть»: резко дергаю провод, он должен сидеть мертво.

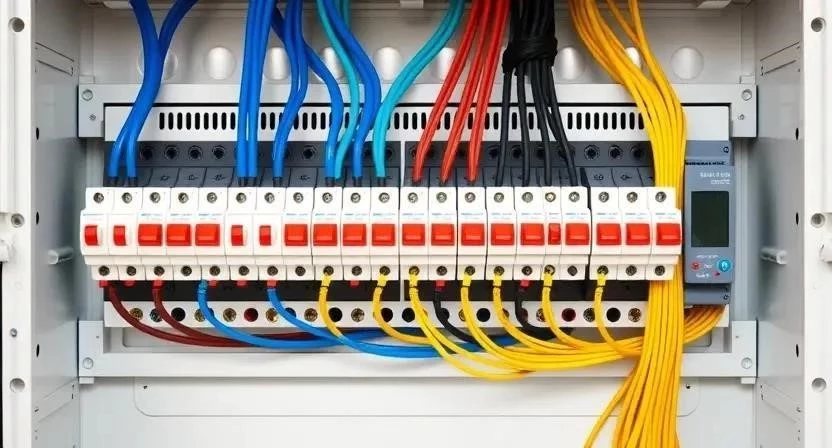

8. Организация кабелей внутри щита (15-20 мин). Стягиваю провода хомутами, чтобы они не висели хаотично.
9. Проверка изоляции (5 мин). Убеждаюсь, что нет оголенных участков меди вне клемм.
10. Подача напряжения и тестирование (10 мин). Включаю питание и проверяю работоспособность группы потребителей.

Типичная ошибка на этапе затяжки — использование слишком маленькой отвертки, которая проскальзывает и срывает грани винта. Я всегда подбираю инструмент точно под размер шлица. Также важно не оставлять слишком много зачищенного провода снаружи клеммы; это может вызвать короткое замыкание при случайном касании соседнего модуля.

Направление тока в автомате вызывает много споров. В большинстве современных устройств механизм срабатывания работает одинаково, независимо от того, подали вы питание сверху или снизу. Однако некоторые производители в инструкции указывают рекомендуемое направление. Я рекомендую придерживаться единообразия во всем щитке: если один автомат запитан сверху, то и остальные должны быть такими же. Температурный режим тоже важен. Если автоматы стоят вплотную и работают на пределе мощности, они греют друг друга. В таких случаях я оставляю небольшой зазор или использую специальные разделители.

В моей практике был случай, когда я перетянул винт на дешевом китайском автомате и просто вырвал кусок резьбы. Пришлось менять модуль целиком. Теперь я затягиваю до упора, а затем делаю четверть оборота назад для контроля.

Ошибки в электрике стоят дорого. Я выделил основные промахи, которые часто допускают любители:

1. Недотяг винтов. Это ведет к плохому контакту, искрению и последующему оплавлению пластика.
2. Перетяжка винта. Результат — обрыв медной жилы или срыв резьбы клеммы.
3. Отсутствие наконечников НШВИ на многожильном проводе. Жилы расплющиваются, площадь контакта падает.
4. Перепутывание фазы и нуля. Опасно при обслуживании сети и может привести к выходу техники из строя.
5. Использование кабеля с заниженным сечением. Провод греется, а автомат не срабатывает, так как ток не достигает порога отключения.

Стоимость монтажа зависит от количества групп и сложности щита. При самостоятельном выполнении основная экономия идет на оплате услуг мастера.

После того как всё собрано и работает, работа не заканчивается. Я рекомендую раз в год проводить ревизию щитка. Нужно проверить затяжку всех винтовых соединений, так как медь имеет свойство «течь» под давлением, и контакты могут ослабнуть. Также полезно мониторить температуру корпуса автомата под нагрузкой с помощью бесконтактного термометра. Если корпус стал ощутимо горячим — значит, где-то плохой контакт. Срок службы качественного автомата составляет около 10-15 лет, но при частых срабатываниях механизм изнашивается быстрее.

Существуют и альтернативные способы разводки питания. Вместо перемычек из кусков провода я использую соединительные шины (гребенки). Это выглядит аккуратнее, исключает лишние соединения и снижает риск недотяжки винтов. Также можно применять модульные блоки для разделения групп. Сравним основные подходы к подключению.

Ответы на часто задаваемые вопросы:

Можно ли подключать питание снизу?
Да, технически это возможно. Большинство современных автоматов работают в обоих направлениях. Главное — соблюдать единообразие во всем щите.

Влияет ли направление подключения на скорость срабатывания?
Нет, электромагнитный и тепловой расцепители реагируют на ток, а не на его направление.

Что будет, если перепутать вход и выход?
С точки зрения физики ничего не изменится, автомат всё равно разорвет цепь. Однако это создаст путаницу при поиске неисправности другим мастером.

Обязательны ли наконечники НШВИ?
Для многожильного провода — абсолютно обязательно. Без них контакт будет нестабильным, что приведет к нагреву и окислению меди.

Какой инструмент лучше для затяжки?
Используйте качественные диэлектрические отвертки с магнитным наконечником. Это предотвратит соскальзывание и защитит вас от удара током.

Как проверить качество контакта без приборов?
Методом физического натяжения («потянуть за провод») и визуальным осмозом на предмет отсутствия зазоров между жилой и клеммой.

Можно ли использовать алюминий с медью в одном автомате?
Напрямую соединять медь и алюминий нельзя из-за электрохимической коррозии. Используйте специальные переходные клеммники или проставки.
