Монтаж электрощита в ограниченном пространстве требует предельной точности и правильного подбора комплектующих. В узких корпусах каждый сантиметр на счету, а неправильное расположение элементов ведет к перегреву или невозможности закрыть дверцу. Сборка такого щитка занимает от 3 до 6 часов в зависимости от сложности схемы. Стоимость фазных шин для стандартного набора автоматов варьируется от 400 до 2500 рублей. Правильно подобранные фазные шины для узких щитков позволяют избежать хаоса из проводов и гарантируют надежный контакт.
Подготовка к работе и квалификация
Прежде чем приступать к сборке, я всегда оцениваю свои силы и имеющиеся знания. Работа с силовыми цепями не прощает ошибок, поэтому базовое понимание электробезопасности обязательно. Если вы никогда не работали с распределительными устройствами, лучше пригласить сертифицированного электрика, чтобы не рисковать имуществом и жизнью. Я обычно закладываю на монтаж одного узкого щитка около 4 часов, включая разметку и финальную проверку. Главное требование здесь — строгое соблюдение ПУЭ и использование только сертифицированных компонентов.
Комплектующие для сборки
Для качественного монтажа в узком пространстве я подбираю материалы, которые не создают лишнего объема. Основной упор делаю на компактность и токовую нагрузку. В узких щитах часто приходится выбирать между PIN-шинами (штыревыми) и FORK-шинами (вилочными) в зависимости от типа клемм автоматов.
- Фазные шины типа PIN для быстрого монтажа.
- Фазные шины типа FORK под винтовое крепление.
- Изоляторы для фиксации шин.
- DIN-рейки из оцинкованной стали.
- Маркировочные кольца для кабелей.
- Наконечники НШВИ для многожильного провода.
- Крепежные винты с шайбами.
- Термоусадочные трубки для изоляции открытых участков.
| Тип шины | Сечение (мм²) | Примерная цена (руб) | Расход на 1 щиток |
|---|---|---|---|
| PIN-шина (12 модулей) | 10-16 | 600 | 1 шт. |
| FORK-шина (12 модулей) | 10-16 | 750 | 1 шт. |
| DIN-рейка (стандарт) | — | 150 | 2-3 метра |
| Изолятор пластиковый | — | 50 | 4-6 шт. |
| Маркировка (набор) | — | 200 | 1 комплект |
Инструментарий мастера
Качественный инструмент сокращает время работы и исключает повреждение изоляции. Я не рекомендую использовать обычные пассатижи там, где нужен профессиональный обжим, так как плохой контакт в узком щитке быстро приведет к оплавлению пластика.
| Инструмент | Назначение | Возможность аренды |
|---|---|---|
| Набор диэлектрических отверток | Затяжка клемм и винтов | Нет |
| Стриппер (инструмент для зачистки) | Снятие изоляции без повреждения жил | Нет |
| Обжимной инструмент (кримпер) | Монтаж наконечников НШВИ | Да |
| Строительный уровень | Выравнивание DIN-реек | Да |
| Пассатижи с изоляцией | Формовка провода | Нет |
Организация рабочего пространства
Я всегда начинаю с подготовки места. В узких коридорах или нишах, где обычно стоят щитки, катастрофически не хватает света. Я ставлю мощный переносной прожектор, чтобы видеть каждый винтик. Электропитание отключаю полностью на вводе и вешаю предупреждающую табличку — безопасность превыше всего. Чтобы мусор от зачистки проводов не разлетался по всему помещению, я застилаю пол пленкой или использую небольшой строительный пылесос.
Подготовка корпуса и установка реек

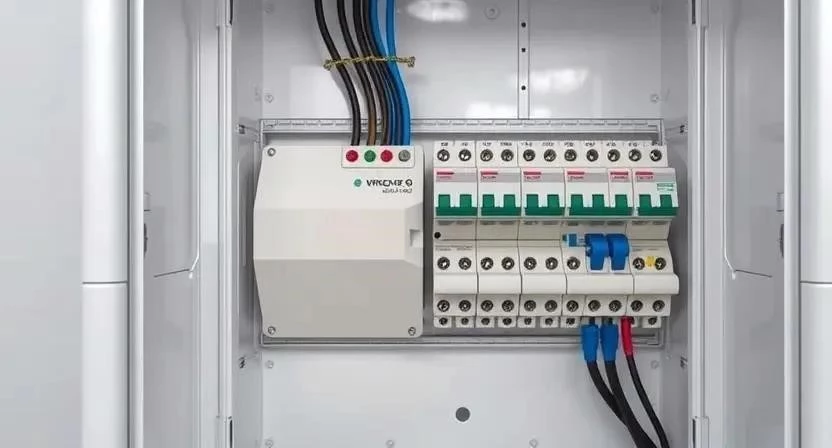

В узком корпусе критически важно правильно расположить DIN-рейки. Если сместить их хотя бы на 5 мм, фазная шина может упереться в стенку или не дать закрыться крышке. Я сначала прикладываю все модульные автоматы, чтобы понять реальный зазор. После этого устанавливаю рейки, выравнивая их по уровню. Чистота корпуса — залог долгой службы: я удаляю всю металлическую стружку и пыль с помощью пылесоса, чтобы они не попали в контактные группы.
Технология монтажа фазных шин
Процесс сборки требует последовательности. Я никогда не монтирую шины «наобум», всегда следуя схеме разводки. Однажды я попытался сэкономить время и установил шину до того, как окончательно закрепил автоматы — в итоге пришлось все переделывать, так как шина не попала в пазы.
- Выбор шины под глубину щитка (15-20 мин). Подбираю модель, которая не будет касаться дверцы.
- Установка вводных автоматов на DIN-рейку (10 мин).
- Монтаж диэлектрических держателей (15 мин).
- Установка фазной шины в пазы автоматов (10 мин).
- Подключение питания к первой клемме шины (15 мин). Использую наконечник НШВИ.
- Соединение всех групповых автоматов через шину (20 мин).
- Проверка затяжки каждого винта (10 мин). Проверяю «на отрыв».
- Организация воздушных зазоров (10 мин). Оставляю минимум 10 мм между шиной и корпусом для охлаждения.
- Подключение нулевой и заземляющей шин (20 мин).
- Финальная проверка цепи мультиметром (15 мин).
| Этап | Время | Критическая точка контроля |
|---|---|---|
| Разметка и рейки | 30 мин | Горизонтальный уровень |
| Монтаж шин | 40 мин | Глубина посадки в клемму |
| Коммутация | 60 мин | Надежность зажима провода |
| Тестирование | 30 мин | Отсутствие КЗ и пробоев |
Важный момент: при работе с химическими очистителями или изоляционными лаками я обязательно проветриваю помещение, так как пары могут быть токсичны. Всегда использую перчатки, чтобы избежать порезов об острые края DIN-рейки.
Технические нюансы и требования

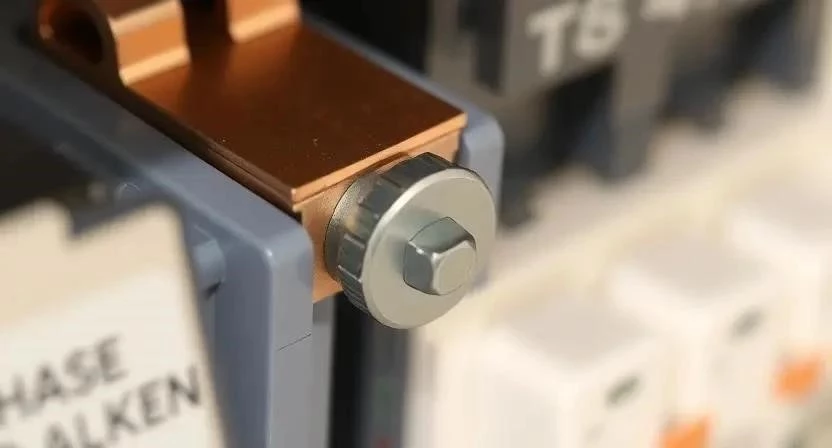

Металл имеет свойство расширяться при нагреве. Если фазная шина установлена слишком плотно к стенкам узкого щитка, при высокой нагрузке она может начать деформироваться или давить на изоляцию. Я всегда соблюдаю нормы изоляции, используя специальные пластиковые перегородки. Также помните о совместимости: шины ABB идеально встают в автоматы ABB, но при смешивании брендов могут возникнуть зазоры. Сечение шины должно быть не меньше сечения вводного кабеля, иначе шина станет «слабым звеном» и начнет греться.
Типичные ошибки при сборке
Новички часто совершают одни и те же промахи. Я однажды видел щиток, где мастер так сильно затянул винты, что сорвал резьбу в клемме автомата. В итоге контакт стал неплотным, и через месяц клемма просто сгорела.
- Перетяжка винтов, ведущая к деформации шины или срыву резьбы.
- Использование шин с токовой нагрузкой ниже, чем у вводного автомата.
- Отказ от изоляторов в узких местах, что создает риск пробоя на корпус.
- Путаница в фазах при многофазном вводе.
- Отсутствие наконечников на многожильном проводе.
Расчет стоимости и экономия
Стоимость сборки зависит от того, кто выполняет работу. Я рассчитал примерную смету для стандартного узкого щитка на 12-18 модулей.
| Статья расходов | Количество | Цена (средняя) | |
|---|---|---|---|
| Фазная шина | 1 шт. | 700 | 700 |
| DIN-рейка и крепеж | комплект | 300 | 300 |
| Изоляторы и маркировка | набор | 250 | 250 |
| Работа мастера | — | 3500 | 3500 |
| — | — | 4750 | |
| Своими руками | — | — | 1250 |
Экономия при самостоятельном монтаже составляет около 3500 рублей, но это требует наличия инструмента и знаний.
Эксплуатация и уход
Сборка щитка — это только половина дела. Я рекомендую проводить «протяжку» всех контактов раз в год. Медь и алюминий «текут» под давлением, и винты могут ослабнуть. Особенно важно проверить температуру шин под максимальной нагрузкой с помощью бесконтактного пирометра. Если одна из клемм греется сильнее остальных — значит, там плохой контакт. Срок службы качественных медных шин при правильном монтаже составляет более 20 лет.
Альтернативные способы соединения
Шинный монтаж — самый эстетичный, но есть и другие варианты. Я часто сравниваю их, чтобы предложить клиенту оптимальный вариант по бюджету и месту.
- Перемычки из провода (ПВ-3/ПуГВ) — дешево, но загромождает узкий щит.
- Кросс-модули — очень надежно, но занимают лишние места на рейке.
- Распределительные блоки (клеммники) — удобно для разводки, но требуют глубины щита.
- Шины с интегрированными зажимами — быстро монтируются, стоят дороже.
- Использование гибких медных перемычек — удобно при смещении автоматов.
- Сборка на текстолитовых основах — старый метод, сейчас почти не применяется.
- Комбинированный метод (шина + провод) — допустим для малонагруженных линий.
Лично я предпочитаю именно фазные шины. Когда я открываю щиток и вижу четкие линии без «бороды» из проводов, я чувствую удовлетворение от проделанной работы. Это не только красиво, но и значительно упрощает обслуживание.
Ответы на частые вопросы (FAQ)
1. Можно ли использовать алюминиевые шины в квартире?
Крайне не рекомендую. Алюминий сильнее окисляется и имеет больший коэффициент теплового расширения, что в узком щитке приведет к ослаблению контактов.
2. Чем отличаются PIN и FORK шины?
PIN-шины имеют штырьки, которые вставляются в клеммы, а FORK-шины имеют плоские «вилки», которые прижимаются винтом. Выбор зависит от конструкции ваших автоматов.
3. Как подобрать шину для щитка глубиной 150 мм?
Такой глубины достаточно для большинства стандартных шин, но важно проверить, чтобы после установки автоматов оставалось минимум 10-15 мм до дверцы.
4. Опасно ли отсутствие перегородок между фазами?
Да, в узких щитках риск случайного касания фаз или корпуса выше. Всегда используйте диэлектрические разделители.
5. Можно ли комбинировать шины разных брендов?
Можно, если они соответствуют стандарту DIN, но будьте готовы к тому, что зазоры могут быть неидеальными.
6. Как рассчитать токовую нагрузку на шину?
Суммируйте максимальный ток всех подключенных линий, но ориентируйтесь на номинал вводного автомата. Шина должна выдерживать этот ток без перегрева.
7. Что делать, если шина не влезает по высоте?
Проверьте правильность установки DIN-рейки. Если она стоит слишком высоко, перенесите её ниже, соблюдая минимальный зазор от дна корпуса.
