Монтаж электрощитка в деревянном доме

Электромонтаж в деревянном строении требует строгого соблюдения норм пожарной безопасности из-за высокой горючести стен и перекрытий. Установка распределительного узла обычно занимает от 8 до 16 рабочих часов, а стоимость материалов для среднего дома варьируется от 10 000 до 30 000 рублей. Правильный монтаж электрощитка в деревянном доме исключает риск возгорания при коротком замыкании или перегрузке сети. Весь процесс требует точности в подборе сечения кабеля и надежности каждого соединения.

Перед началом работ нужно оценить сложность задачи. Если вы никогда не работали с электрикой, лучше пригласить специалиста, так как ошибки здесь стоят слишком дорого. Я всегда рекомендую выбирать место установки согласно ПУЭ: щит должен находиться в сухом, доступном месте, вдали от газовых труб и источников воды. Обычно это прихожая или техническое помещение. Главное, чтобы к нему был свободный доступ для обслуживания и экстренного отключения питания.

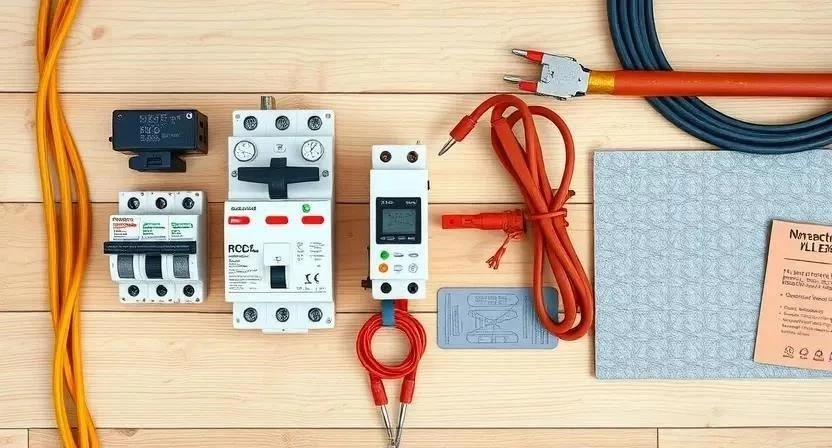

Для качественной сборки потребуется определенный набор комплектующих. Я использую только негорючие материалы, чтобы минимизировать риски. Основной акцент делаю на кабеле с индексом нг-LS, который не поддерживает горение и имеет низкое дымовыделение.

• Корпус электрощита (пластиковый или металлический) — 1 шт.
• Подложка из ЦСП или слюды (негорючий лист) — 1 шт.
• Кабель ВВГнг-LS разного сечения (1.5, 2.5, 4-6 мм²) — по расчету.
• Автоматические выключатели (разных номиналов) — 8-15 шт.
• УЗО или дифференциальные автоматы — 2-4 шт.
• Шины нулевая и заземляющая — по 1 шт.
• Набор DIN-реек (если не встроены в щит) — по необходимости.
• Саморезы по дереву и дюбели — 1 упаковка.
• Маркировочные бирки и наконечники НШВИ — 1 комплект.

Все детали лучше покупать в специализированных магазинах электрики, избегая дешевых безымянных брендов. В таблице ниже привел примерный расчет материалов для небольшого дома.

Инструмент должен быть исправным и удобным. Я не советую экономить на стриппере — он экономит массу времени и бережет изоляцию кабеля от случайных порезов.

• Перфоратор или мощная дрель — для сверления отверстий в подложке.
• Шуруповерт — для быстрого крепления щита и подложки.
• Стриппер — для аккуратного снятия изоляции с проводов.
• Индикатор напряжения — для проверки отсутствия тока.
• Строительный уровень — чтобы щит не висел криво.
• Набор отверток с разными насадками — для затяжки клемм.
• Пассатижи и бокорезы — для обрезки и формирования жил.

Подготовка помещения начинается с расчистки зоны монтажа. Я всегда убираю все лишние вещи в радиусе двух метров, чтобы иметь возможность свободно двигаться. Пол застилаю плотной пленкой, так как опилки и строительная пыль забиваются во все щели. Обеспечиваю свободный доступ к вводному кабелю, который заходит в дом из внешней сети. Весь строительный мусор выношу сразу, чтобы не спотыкаться о него в процессе работы.

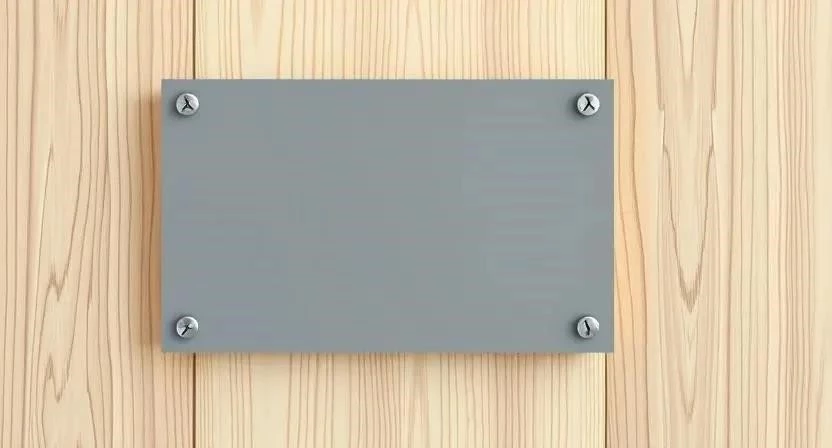

Особое внимание уделяю подготовке поверхности стены. В деревянном доме нельзя крепить щиток напрямую к брусу или вагонке. Я использую негорючее основание — лист ЦСП или слюду толщиной 10-12 мм. Сначала очищаю стену от пыли и остатков отделки. Затем прикручиваю подложку, которая будет служить противопожарным экраном. Проверяю вертикальность с помощью уровня, так как даже небольшой перекос будет заметен после установки корпуса. Если стена имеет сильные дефекты, использую металлические проставки для выравнивания плоскости.

Однажды я зашел на объект, где щиток просто прикрутили к сосновой стене. Я сразу настоял на демонтаже и установке ЦСП-плиты. Это базовое правило безопасности: между токоведущими частями и деревом должен быть негорючий барьер.

Сам процесс установки разделяю на четкие этапы. Каждый шаг важен для итоговой надежности системы.

1. Разметка места установки щитка (30 мин). Отмечаю точки крепления подложки и самого корпуса.
2. Монтаж негорючей подложки на стену (40 мин). Креплю лист ЦСП саморезами с шагом 20 см.
3. Крепление корпуса электрощитка (30 мин). Фиксирую щит к подложке, проверяя уровень.
4. Завод вводного кабеля в щит (60 мин). Пропускаю кабель через специальный ввод, оставляя запас 20-30 см.
5. Установка DIN-рейки и шин (30 мин). Монтирую нулевую и заземляющую шины на свои места.
6. Монтаж вводного автомата и УЗО (40 мин). Устанавливаю главный выключатель и устройство защитного отключения.

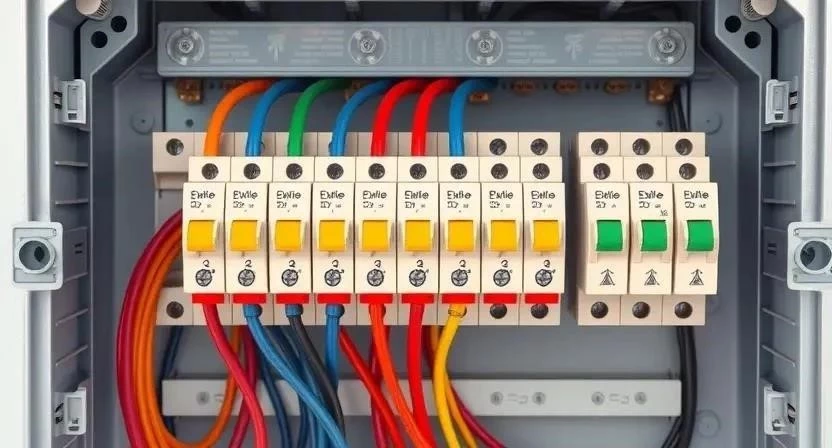

7. Распределение линий по группам (60 мин). Сортирую кабели по назначению: свет, розетки, кухня, санузел.
8. Подключение автоматических выключателей (90 мин). Зажимаю провода в клеммах автоматов.
9. Подключение заземляющего контура (40 мин). Соединяю вводной заземляющий провод с шиной PE.



10. Маркировка всех линий (30 мин). Подписываю каждый автомат, чтобы не гадать, что за что отвечает.
11. Проверка соединений и затяжки клемм (30 мин). Прохожусь отверткой по всем контактам, исключая люфт.
12. Тестирование системы под нагрузкой (60 мин). Включаю питание и проверяю работу всех групп.

В процессе работы важно следить за условиями в помещении. Оптимальная температура для монтажа — от +5 до +25 градусов. Слишком высокая влажность может привести к окислению контактов в будущем, поэтому работаю в проветриваемом помещении. Если использую клейкие составы для фиксации кабеля, жду их полного высыхания (обычно 2-4 часа). Важно, чтобы изоляция кабеля была совместима с материалом гофры — использую только ПВХ или ПНД, которые не выделяют едких веществ при нагреве.

Новички часто допускают ошибки, которые могут привести к пожару. Я выделил самые критичные моменты:

1. Монтаж без негорючей подложки — прямой риск возгорания дерева при искрении.
2. Использование дешевого кабеля без индекса нг — такой провод быстро вспыхивает.
3. Неправильный подбор номинала автоматов — например, установка 25А на провод 1.5 мм², что приведет к оплавлению изоляции.
4. Отсутствие заземления — опасно для жизни при пробое изоляции в бытовой технике.
5. Слабая затяжка клемм — вызывает нагрев контакта и последующий пожар.

Помню случай, когда мастер поставил в деревянный дом обычные «пробки». При перегрузке они начали сильно греться, и дерево вокруг почернело. Я заменил их на современные автоматы с соответствующей характеристикой расцепителя, что решило проблему.

Стоимость установки зависит от количества групп и сложности схемы. Если делать все самому, экономия будет значительной, но ответственность ложится полностью на вас.

Экономия при самостоятельном монтаже составляет около 7 000 рублей. Однако я считаю, что если нет опыта, эти деньги — лучшая страховка от пожара.

После завершения работ щиток требует минимального, но регулярного ухода. Раз в год я провожу «протяжку» всех контактов. Медь имеет свойство «течь» под давлением, и со временем винты в клеммах ослабевают. Также раз в полгода очищаю корпус от пыли с помощью пылесоса или сжатого воздуха. Срок службы качественных автоматов составляет 15-20 лет, но при частых срабатываниях их стоит заменить раньше. Главное правило эксплуатации — не перегружать сеть выше расчетной мощности.

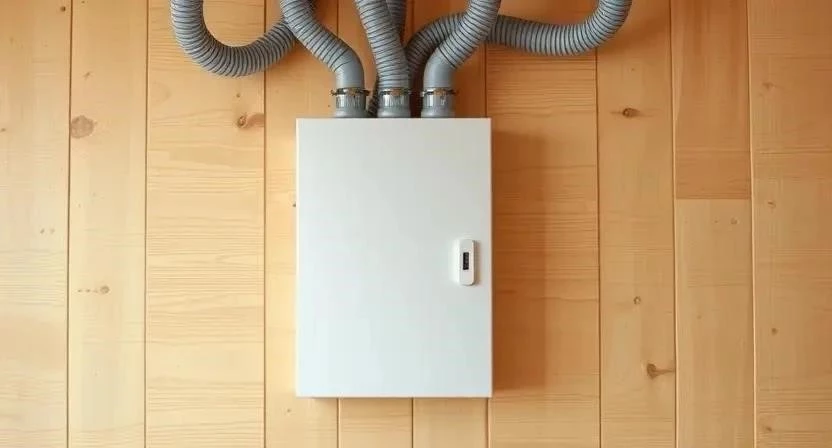

Существует несколько вариантов исполнения электрического узла. Встраиваемые щитки выглядят эстетично, но в дереве они требуют глубокого выреза, что ослабляет стену и создает дополнительные риски. Я предпочитаю накладные модели — они проще в монтаже и безопаснее. Что касается материалов корпуса, пластик является диэлектриком, что удобно. Металлические щиты надежнее механически, но требуют обязательного заземления самого корпуса.

Вместо старых пробок всегда используйте автоматические выключатели. Они срабатывают в десятки раз быстрее и позволяют восстановить питание одним движением рычага, а не поиском новой керамической вставки.

Когда я собирал щит в своем загородном доме, я решил поставить дифференциальные автоматы вместо связки «автомат + УЗО». Это заняло больше места в щитке, но зато схема стала намного компактнее и понятнее в обслуживании.

Часто задаваемые вопросы

Можно ли ставить щиток в спальне?
Технически можно, но не рекомендуется. Щиток может издавать легкий гул, а в случае аварии вам придется заходить в жилую зону. Лучше выбрать коридор или тамбур.

Какой кабель лучше для дерева?
Только ВВГнг-LS. Индекс «нг» означает негорючесть, а «LS» — низкое дымовыделение при нагреве.

Нужна ли подложка, если щит пластиковый?
Да, обязательно. Пластик может расплавиться при сильном перегреве, и тогда огонь перекинется на деревянную стену. ЦСП или слюда создают необходимый разрыв.

Как часто проверять контакты?
Оптимально — один раз в год, желательно осенью перед началом отопительного сезона, когда нагрузка на сеть растет.

Можно ли использовать алюминиевые провода?
Категорически нет. Алюминий более хрупок, сильнее окисляется и имеет более высокий коэффициент теплового расширения, что ведет к ослаблению контактов.

Что делать, если щиток греется?
Немедленно отключить питание и проверить затяжку всех клемм. Если греется сам автомат — значит, нагрузка на линию превышает его номинал, нужно заменить автомат на более мощный (при условии, что сечение кабеля позволяет).

Нужно ли заземлять корпус пластикового щита?
Нет, пластик не проводит ток. Но если внутри установлены металлические DIN-рейки или шины, они должны быть правильно интегрированы в общую систему заземления.

Какое сечение кабеля выбрать для розеток?
Стандарт для розеточных групп — 2.5 мм². Для освещения достаточно 1.5 мм².
