Обустройство электрики в гараже начинается с правильного распределения нагрузки и обеспечения безопасности. Задача по установке электрощита считается средней по сложности, но требует базовых знаний электротехники. Обычно весь процесс занимает от одного до двух дней, а стоимость комплектующих зависит от выбранного бренда автоматики. Правильный монтаж электрощитка в гараже исключает риск короткого замыкания и перегрузки сети.
Основы перед началом работ
Сначала нужно оценить свои навыки. Если вы никогда не работали с током, лучше позвать специалиста. Я всегда начинаю с изучения ПУЭ, чтобы не допустить грубых ошибок. По правилам, щиток должен располагаться в доступном месте, подальше от источников влаги, труб водоснабжения и мест с повышенной температурой. Важно обеспечить свободный доступ к нему для быстрого отключения питания в экстренной ситуации.
Подбор необходимых комплектующих
Для качественной сборки понадобятся надежные детали. Я рекомендую использовать кабель ВВГнг, так как он не поддерживает горение. Для защиты линий от перегрузок ставятся автоматические выключатели, а для защиты людей от удара током — УЗО или дифавтоматы. Все элементы должны быть совместимы по бренду, чтобы DIN-рейка и шины встали плотно.
- Корпус распределительного щита (степень защиты IP43 и выше)
- Вводной автоматический выключатель
- Устройство защитного отключения (УЗО)
- Групповые автоматы для освещения
- Групповые автоматы для розеток
- Шина нулевая (N)
- Шина заземления (PE)
- Кабель ВВГнг сечением 2.5 и 1.5 мм²
- Наконечники НШВИ для многожильного провода
- Маркировочные бирки
| Наименование | Номинал/Тип | Кол-во | Ориентировочная цена | |
|---|---|---|---|---|
| Щит пластиковый IP54 | 12 модулей | 1 шт. | 1200 руб. | 1200 руб. |
| Автомат вводной | 25А, 2-полюсный | 1 шт. | 600 руб. | 600 руб. |
| УЗО | 25А, 30мА | 1 шт. | 800 руб. | 800 руб. |
| Автомат (свет) | 10А | 2 шт. | 300 руб. | 600 руб. |
| Автомат (розетки) | 16А | 3 шт. | 300 руб. | 900 руб. |
Инструментарий для электрика

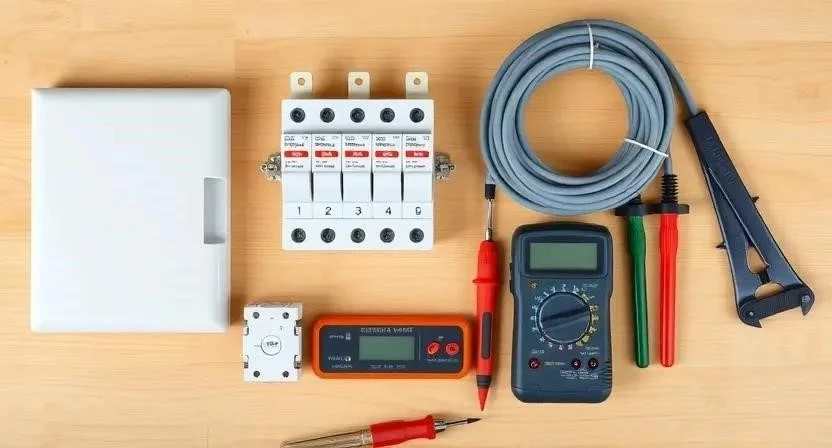

Без правильного инструмента работа превратится в мучение. Я использую только проверенный ручной инструмент, чтобы не сорвать резьбу на клеммах. Стриппер значительно ускоряет зачистку изоляции, а кримпер обеспечивает надежный обжим наконечников. Мультиметр обязателен для проверки отсутствия напряжения и прозвонки цепей.
- Набор диэлектрических отверток (крест, шлиц)
- Стриппер для зачистки проводов
- Кримпер для обжима НШВИ
- Цифровой мультиметр или индикатор напряжения
- Пассатижи или кусачки
- Строительный уровень (пузырьковый)
- Перфоратор или дрель с бурами по бетону
- Канцелярский нож
Организация рабочего пространства
Сначала нужно очистить зону установки от пыли, опилок и лишнего хлама. Я всегда застилаю соседние поверхности пленкой, если рядом есть покрашенная отделка. Важно подготовить вводной кабель, который заходит в помещение, чтобы он был доступен и имел достаточный запас длины для подключения к вводному автомату.
Подготовка места крепления
Разметка выполняется строго по уровню. Криво висящий щиток выглядит неопрятно и может затруднить монтаж гофротруб. Я прикладываю корпус к стене, отмечаю точки сверления и проверяю вертикаль. После этого бурятся отверстия, в которые вставляются дюбели. В нижней или верхней части корпуса подготавливаются отверстия для ввода кабелей с использованием специальных сальников для защиты от пыли.
Технология монтажа по шагам
Процесс сборки требует последовательности. Я заметил, что если сразу не промаркировать провода, в конце можно запутаться в линиях. Вот как я выполняю работу:
- Установка корпуса (30 мин). Креплю щиток к стене на дюбели, проверяя уровень.
- Монтаж реек и шин (20 мин). Устанавливаю DIN-рейки и закрепляю шины N и PE.
- Подвод кабеля (40 мин). Завожу вводной кабель в корпус через сальник.
- Вводной автомат (15 мин). Монтирую главный выключатель на рейку и подключаю к нему питание.
- Установка УЗО (15 мин). Ставлю УЗО сразу после вводного автомата для защиты всех линий.
- Группировка линий (30 мин). Распределяю провода по группам: свет, розетки, станок.

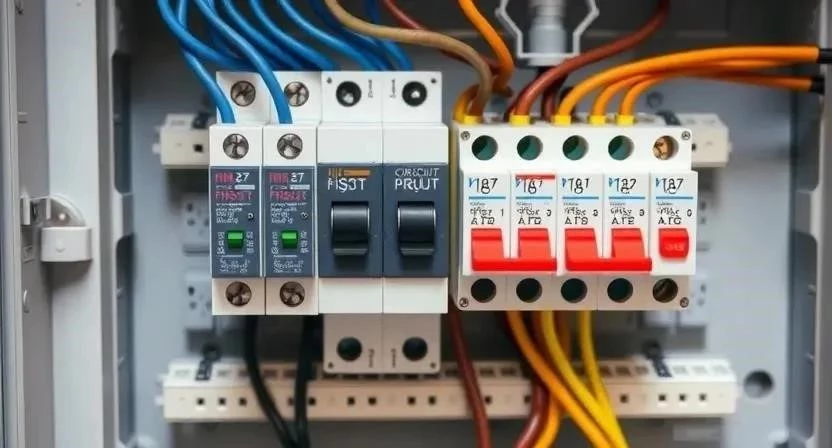

- Монтаж автоматов (30 мин). Устанавливаю групповые выключатели на DIN-рейку.
- Подключение фаз (40 мин). Соединяю фазные провода с соответствующими автоматами.
- Подключение нулей и земли (40 мин). Развожу нулевые провода на шину N, заземляющие — на PE.
- Маркировка (20 мин). Подписываю каждый автомат (например, «Свет 1», «Розетки гараж»).
- Затяжка контактов (20 мин). Еще раз плотно затягиваю все винты. Слабый контакт ведет к нагреву и пожару.
- Закрытие щитка (10 мин). Устанавливаю заглушки в пустые слоты и закрываю дверцу.
- Тестирование (30 мин). Включаю питание и проверяю работу каждой линии под нагрузкой.
Один раз я решил сэкономить и не использовать наконечники НШВИ на многожильном проводе. В итоге через полгода один из контактов начал искрить, и автомат подплавился. Теперь я всегда обжимаю концы проводов — это гарантия надежности.
| Этап работы | Время | Особенности |
|---|---|---|
| Разметка и сверление | 1 час | Использование уровня |
| Сборка компонентов | 2 часа | Соблюдение схемы |
| Коммутация проводов | 2 часа | Обжим наконечниками |
| Проверка и тесты | 1 час | Замер напряжения |
| Уборка и сдача | 30 мин | Проверка чистоты |
Технические нюансы эксплуатации
В гараже часто бывает высокая влажность, поэтому я выбираю щитки со степенью защиты IP54 или IP65. Это предотвращает попадание брызг воды и пыли внутрь. Температурный режим также важен: при сильных морозах дешевый пластик может стать хрупким. Я рекомендую использовать автоматику одного бренда, так как модули разных производителей иногда плохо стыкуются на DIN-рейке.
Типичные ошибки новичков
Многие ошибаются в выборе сечения провода. Я видел случай, когда для мощного компрессора использовали кабель 1.5 мм², который раскалился докрасна за десять минут работы. Также часто забывают про заземление, надеясь на «старый добрый» способ подключения к трубе, что смертельно опасно.
Основные промахи:
- Установка автомата с завышенным номиналом (кабель сгорит быстрее, чем сработает защита).
- Отсутствие УЗО в помещениях с влажным полом.
- Смешивание фазных и нулевых проводов в одном жгуте без маркировки.
- Использование алюминиевых проводов в сочетании с медными без специальных переходов.
- Перегрузка одной линии слишком большим количеством розеток.
Расчет затрат на монтаж
Стоимость зависит от того, делаете вы всё сами или нанимаете мастера. При самостоятельном монтаже вы экономите на работе, но тратите свое время. Я посчитал средние расходы для стандартного гаражного щитка.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы и автоматика | 5000 | 5000 | 0 |
| Работа по монтажу | 0 | 4000 | 4000 |
| Расходники (дюбели, стяжки) | 300 | 300 | 0 |
| Транспортные расходы | 500 | 0 (входит в работу) | -500 |
| 5800 | 9300 | 3500 |
Обслуживание системы
После завершения работ электрика нельзя бросать на самотек. Я рекомендую раз в полгода проверять затяжку всех винтовых соединений, так как от вибраций и перепадов температур контакты могут ослабнуть. Обязательно раз в месяц нажимайте кнопку «Тест» на УЗО — это подтверждает, что устройство защиты работает и отключит ток при утечке.
Альтернативные способы реализации
Существуют разные подходы к выбору корпуса. Пластиковые щитки дешевле и не ржавеют, но металлические более устойчивы к механическим повреждениям. Я однажды ставил в гараже металлический щит, но пришлось его тщательно красить, чтобы избежать коррозии в сыром углу. Модульные системы удобны тем, что позволяют легко добавить новый автомат, если вы купили новый станок или сварочный аппарат.
| Характеристика | Пластиковый щит | Металлический щит | |
|---|---|---|---|
| Цена | Низкая | Средняя | Пластик выгоднее |
| Коррозия | Отсутствует | Возможна | Пластик долговечнее во влаге |
| Прочность | Средняя | Высокая | Металл надежнее от ударов |
| Монтаж | Простой | Сложнее (сверление) | Пластик быстрее ставится |
| Экранирование | Нет | Да | Металл лучше защищает от помех |
Ответы на частые вопросы
Какой номинал автомата выбрать для розеток?
Для стандартных розеток с кабелем 2.5 мм² я всегда ставлю автомат на 16А. Это оптимальный вариант, который защитит линию от перегрузки.
Можно ли увеличить мощность позже?
Да, если вы изначально выбрали щиток с запасом по количеству модулей (например, 18 вместо 12), вы сможете добавить новые линии без замены всего корпуса.
Нужно ли заземление в гаражном кооперативе?
Безусловно. Без заземляющего контура УЗО может не сработать вовремя, а металлический корпус вашего инструмента может оказаться под напряжением.
Что лучше: медь или алюминий?
Только медь. Алюминий текуч, он окисляется и требует постоянного подтягивания контактов, что в гараже ведет к пожароопасным ситуациям.
Как подобрать сечение кабеля под нагрузку?
- Освещение (до 2 кВт) — сечение 1.5 мм², автомат 10А.
- Обычные розетки (до 3.5 кВт) — сечение 2.5 мм², автомат 16А.
- Мощное оборудование (до 5 кВт) — сечение 4 мм², автомат 25А.
- Вводной кабель — сечение от 6 мм², автомат 25-32А.
- Специальные станки — расчет по паспорту оборудования.
- Уличное освещение — кабель в гофре, сечение 1.5 мм².
- Контур заземления — стальная полоса или медный провод 10-16 мм².
Меры безопасности при работе:
Всегда отключайте вводной рубильник перед началом монтажа. Используйте только исправный инструмент с диэлектрическими ручками. Работайте в защитных перчатках. При использовании перфоратора надевайте очки и респиратор. Никогда не работайте с электрикой в одиночку, чтобы в случае удара током кто-то мог оказать помощь.
