Установка электрооборудования в неотапливаемом гараже или подвале требует особого подхода из-за резких перепадов температур. Главная сложность заключается в борьбе с конденсатом, который может привести к короткому замыканию. Стоимость базового комплекта для такого щитка начинается от 5 000 рублей. Весь процесс монтажа щитка в холодном помещении обычно занимает от 6 до 10 часов работы. Правильный подбор материалов гарантирует безопасность всей электросети.
Предварительная оценка рисков и подготовка
Работа в неотапливаемом пространстве сопряжена с риском промерзания кабелей и выпадения росы на контактах. Я заметил, что большинство проблем возникает из-за игнорирования точки росы. Для монтажа требуются базовые навыки работы с электрикой и знание ПУЭ. Оптимальное время для установки — осень или весна, когда нет экстремальных морозов. Это позволит материалам и герметикам застыть правильно.
Комплект материалов для работы
Для защиты от влаги и пыли выбирайте корпус с высоким IP-рейтингом. Медный кабель ВВГнг считается стандартом благодаря своей надежности. Чтобы избежать окисления, обязательно используйте наконечники. Для герметизации вводов подойдет качественный силиконовый герметик.
- Корпус щитка (IP54 или IP65) — 1 шт.
- Автоматические выключатели — от 3 до 10 шт.
- УЗО (устройство защитного отключения) — 1-2 шт.
- Кабель ВВГнг 3х2.5 (для розеток) — по метражу
- Кабель ВВГнг 3х1.5 (для освещения) — по метражу
- Наконечники НШВИ — 20-40 шт.
- Герметик силиконовый влагостойкий — 1 туба
- Термоизоляционные прокладки — 1 комплект
- Гофротруба ПВХ или ПНД — по длине трасс
Примерный расход и цены на стандартный узел:
| Название материала | Количество | Расход на узел | Цена (средняя) | |
|---|---|---|---|---|
| Щит IP65 (пластик) | 1 шт. | 1 шт. | 2 500 руб. | 2 500 руб. |
| Автомат 16А | 4 шт. | 1 шт. на линию | 350 руб. | 1 400 руб. |
| УЗО 25А/30мА | 1 шт. | 1 шт. | 800 руб. | 800 руб. |
| Кабель ВВГнг 3х2.5 | 20 м | по проекту | 70 руб./м | 1 400 руб. |
| Наконечники НШВИ | 1 упак. | 2 шт. на автомат | 200 руб. | 200 руб. |

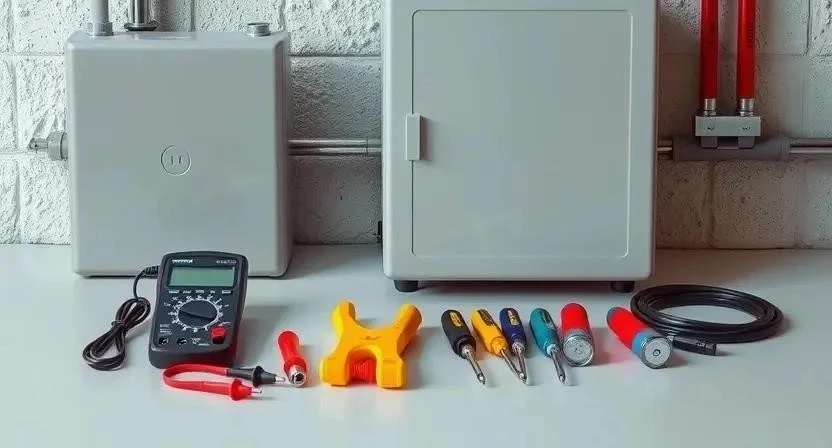

Инструментарий мастера
Качественный инструмент ускоряет работу и исключает ошибки при затяжке контактов. Для работы с многожильным проводом стриппер и кримпер просто незаменимы. Индикаторная отвертка поможет быстро проверить отсутствие напряжения.
- Набор диэлектрических отверток (шлиц, крест)
- Стриппер для снятия изоляции
- Кримпер для обжима наконечников
- Перфоратор с буром по бетону/кирпичу
- Строительный уровень (40-60 см)
- Мультиметр цифровой
- Индикаторная отвертка
Организация рабочего пространства
Место установки должно быть полностью очищено от мусора и старой отделки. Я всегда закрываю пленкой соседние поверхности, чтобы бетонная пыль не попала внутрь будущей электроники. Важно заранее организовать удобный доступ к точке ввода основного кабеля, чтобы не тянуть его через весь проход.
Приведение стены в порядок
Кривая стена может привести к перекосу корпуса, что затруднит закрытие дверцы. Поверхность выравнивают штукатуркой или используют специальные проставки. Перед сверлением обязательно удаляют пыль и влагу сухой ветошью. Если стена из бетона, наносят грунтовку валиком в два слоя с интервалом 2 часа — второй слой делают перпендикулярно первому. Это предотвратит осыпание материала при монтаже. Обязательно проверяю стену на наличие скрытых труб или старой проводки с помощью детектора.
Меры безопасности:
Работайте только при полностью отключенном питании. Используйте защитные очки и перчатки. При сверлении бетонных стен надевайте респиратор. Обеспечьте проветривание, если используете химические герметики.
Процесс монтажа по этапам
Соблюдение последовательности действий исключает необходимость переделывать работу. Я однажды забыл герметизировать ввод кабеля в сыром подвале, и через месяц внутри корпуса появилась влага. Теперь этот этап для меня приоритетный.
- Разметка места установки щитка с помощью уровня (15 мин).
- Сверление отверстий и надежное крепление корпуса к стене (30 мин).
- Герметизация всех отверстий ввода кабелей силиконом (20 мин).

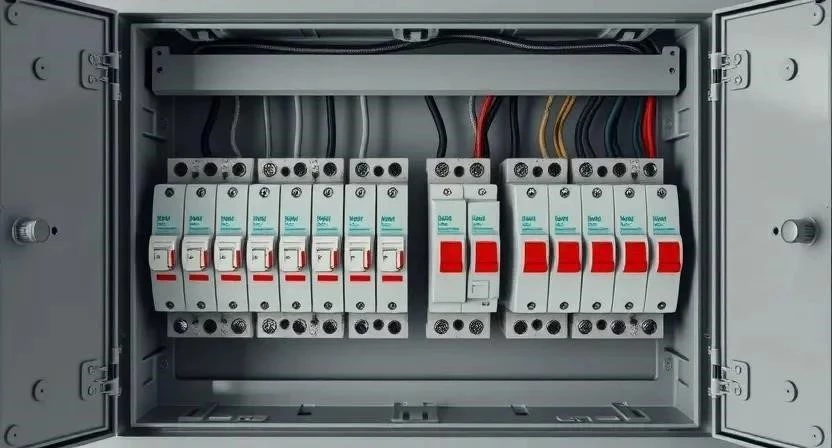

- Монтаж DIN-реек и установка нулевых и заземляющих шин (30 мин).

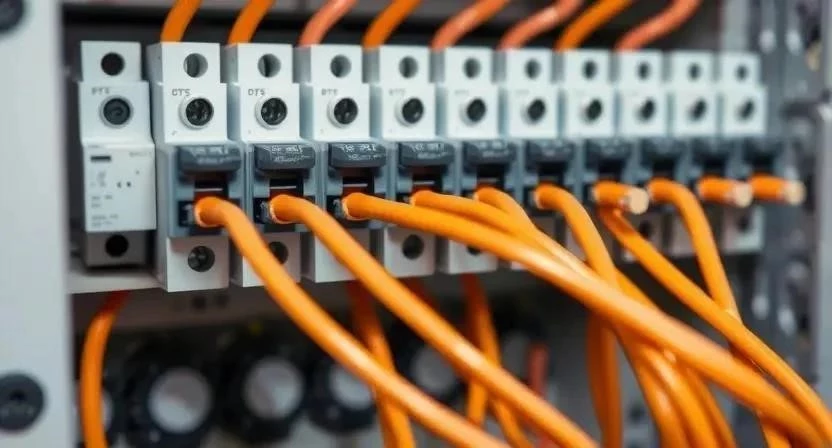

- Установка автоматических выключателей и УЗО на рейку (40 мин).
- Подключение вводного кабеля к главному автомату (30 мин).
- Распределение линий по потребителям с использованием наконечников (60 мин).
- Маркировка всех групп проводов бирками (20 мин).
- Тщательная проверка затяжки всех винтовых соединений (20 мин).
- Установка защитной внутренней панели (10 мин).
- Тестирование системы под нагрузкой с замером напряжения (30 мин).
- Окончательная герметизация стыков корпуса (20 мин).
Технические тонкости и борьба с конденсатом
Низкие температуры влияют на тепловой расцепитель автомата — в сильный мороз он может сработать позже нормы. Главный враг здесь — конденсация. Полная герметичность не всегда спасает, так как влага может попасть внутрь вместе с кабелем. Я рекомендую оставлять минимальный температурный зазор между корпусом и стеной, используя термоизоляционные прокладки из вспененного полиэтилена.
| IP-рейтинг | Защита | Условие помещения | Рекомендация |
|---|---|---|---|
| IP31 | От пыли и капель | Сухой холодный склад | Не рекомендуется для подвалов |
| IP44 | От брызг | Гараж с умеренной влажностью | Допустимо при наличии вентиляции |
| IP54 | От пыли и брызг | Подвал, неотапливаемый цех | Оптимальный выбор |
| IP65 | Пыленепроницаемый, струи воды | Очень сырые помещения | Максимальная защита |
| IP67 | Полная герметичность | Помещения с риском затопления | Специализированное решение |
Типичные промахи новичков
Ошибки в электрике в холодном климате стоят дорого. Я видел случай, когда в морозный год дешевый пластиковый щиток просто треснул по шву. Окисление контактов происходит незаметно, но ведет к нагреву и пожару.
- Выбор дешевого корпуса с низким IP-рейтингом.
- Полное отсутствие заземления в неотапливаемом помещении.
- Игнорирование термоусадки на соединениях кабелей.
- Использование алюминиевых проводов, которые быстро окисляются.
- Отсутствие маркировки линий, что делает ремонт невозможным.
Смета на установку
Стоимость зависит от количества линий и качества автоматики. Я посчитал, что самостоятельный монтаж экономит около 7 000 рублей, но требует времени на изучение схем.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Комплектующие | 5 000 | 5 000 | 0 |
| Расходные материалы | 1 000 | 1 000 | 0 |
| Работа по монтажу | 0 | 7 000 | 7 000 |
| 6 000 | 13 000 | 7 000 |
Эксплуатация и обслуживание
После завершения работ щиток требует регулярного внимания. Раз в год, желательно осенью, нужно проводить подтяжку всех винтовых соединений. Контролируйте влажность внутри корпуса: если заметили капли воды, проверьте герметичность вводов. Срок службы качественных компонентов в холодном климате составляет 15-20 лет при условии отсутствия постоянного конденсата.
Другие способы решения задачи
Если помещение слишком холодное, можно рассмотреть альтернативы. Существуют heated enclosures — щиты с встроенным подогревом, которые поддерживают плюсовую температуру. Другой вариант — перенос основного щитка в теплое помещение, оставив в холодном только выносные автоматы в защищенных коробках.
| Метод | Плюсы | Минусы | Стоимость |
|---|---|---|---|
| Стандартный IP65 | Простота, дешевизна | Риск конденсата | Низкая |
| Щит с подогревом | Нет конденсата, стабильность | Расход электроэнергии | Высокая |
| Выносные автоматы | Безопасность основного щита | Сложность разводки | Средняя |
Ответы на частые вопросы
Можно ли ставить пластиковый щиток в мороз?
Да, но только из качественного морозостойкого ABS-пластика или поликарбоната. Дешевый пластик станет хрупким и треснет.
Какой IP-рейтинг выбрать для подвала?
Рекомендую IP54 или IP65. Это обеспечит защиту от высокой влажности и случайных брызг воды.
Нужен ли подогрев для автомата?
В большинстве случаев нет, но при температурах ниже -25°C характеристики расцепителя могут измениться.
Как избежать конденсата в щитке?
Используйте герметичные вводы (сальники), термоизоляцию задней стенки и качественный корпус.
Какой кабель лучше использовать для холодных зон?
Оптимален ВВГнг-LS или специальные морозостойкие кабели с соответствующей маркировкой.
Можно ли использовать алюминиевые провода?
Категорически нет. Алюминий быстро окисляется в условиях влажности, что приводит к плохому контакту и нагреву.
Как часто нужно проверять контакты?
Один раз в год. Температурные расширения и сжатия могут ослабить затяжку винтов.
