Сборка электрощита требует четкой организации проводов для исключения путаницы и перегрева. Монтаж клеммников на дин-рейку позволяет создать надежные точки соединения, которые легко обслуживать. Обычно такая работа занимает от 2 до 4 часов в зависимости от количества групп. Стоимость комплектующих для среднего щита начинается от 1500 рублей. Правильный подход гарантирует безопасность всей сети.
Особенности подготовки к работе
Я всегда оцениваю сложность задачи по количеству линий и сечению кабеля. Базовые знания электробезопасности тут обязательны — работать под напряжением категорически нельзя. Клеммники лучше скруток или Wago в щитах, так как они жестко фиксируются на металлической рейке. Это исключает случайное смещение проводов при монтаже или обслуживании. Время на установку одного блока из 10 клемм составляет примерно 30-40 минут вместе с обжимкой.
Комплектующие для монтажа

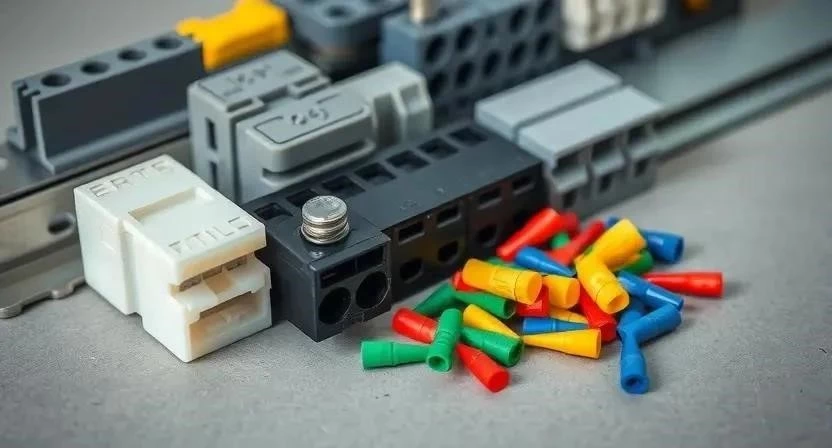

Для работы понадобятся качественные зажимы. Я выбираю между винтовыми и пружинными моделями в зависимости от бюджета и требований к надежности. Важно рассчитать количество по числу всех фазных, нулевых и заземляющих линий.
- Винтовые клеммники (классический вариант)
- Пружинные клеммники (быстрый монтаж)
- Дин-рейка стальная перфорированная
- Стопоры (фиксаторы) для фиксации блоков
- Наконечники НШВИ под сечение провода
- Маркировочные кольца с цифрами и буквами
- Перемычки для объединения контактов
- Изоляционные колпачки для защиты торцов
| Тип клеммника | Сечение (мм²) | Цена за шт. (руб.) | Рекомендуемый расход |
|---|---|---|---|
| Винтовой стандарт | 2.5 | 35 | по количеству жил |
| Винтовой усиленный | 4.0 | 50 | по количеству жил |
| Пружинный (быстрый) | 2.5 | 70 | по количеству жил |
| Пружинный (быстрый) | 4.0 | 90 | по количеству жил |
| Стопор дин-рейки | — | 40 | 2 шт. на блок |

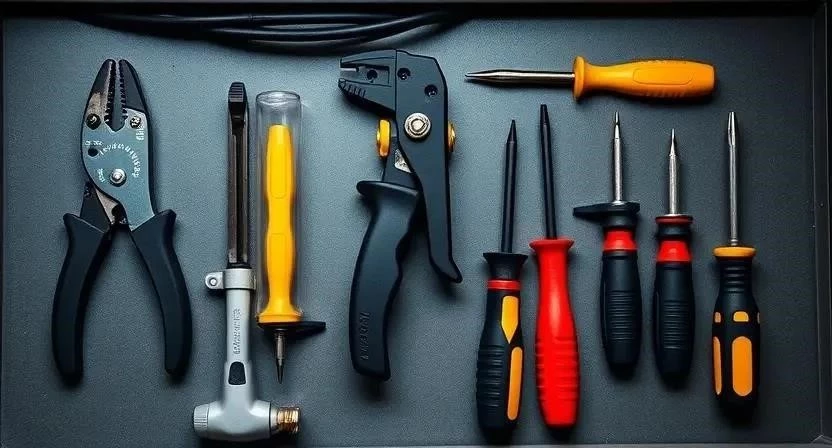

Инструментарий электрика
Инструмент должен быть исправным и с изолированными ручками. Плохой стриппер может перерезать медную жилу, что ослабит контакт. Перед началом я проверяю работу кримпера, чтобы наконечники садились плотно.
- Стриппер для зачистки изоляции
- Обжимной инструмент (кримпер)
- Набор диэлектрических отверток (крест, шлиц)
- Бокорезы для обрезки проводов
- Строительный уровень
- Фонарь или переносная лампа
- Маркер для разметки
| Инструмент | Назначение | Альтернатива |
|---|---|---|
| Стриппер | Снятие изоляции без повреждения жилы | Канцелярский нож (опасно) |
| Кримпер | Обжим наконечников НШВИ | Пассатижи (некачественно) |
| Отвертка | Затяжка винтов клемм | Шуруповерт с ограничением момента |
| Бокорезы | Раскрой кабеля и проводов | Кусачки |
| Уровень | Выравнивание дин-рейки | Строительный отвес |
Подготовка рабочего места
Освещение в зоне щитка должно быть ярким, чтобы видеть маркировку проводов. Первым делом я полностью отключаю электропитание на вводе. Проверяю отсутствие напряжения индикаторной отверткой или мультиметром на всех шинах. Организую место так, чтобы инструменты лежали в доступности и не мешали движению.

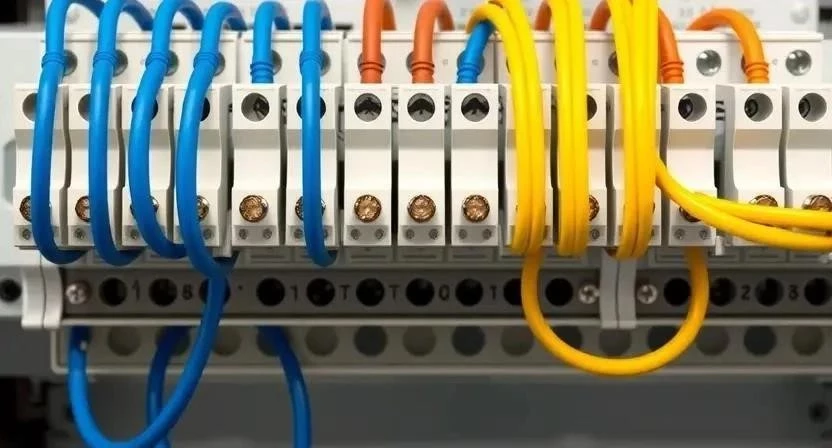

Установка основания
Дин-рейка монтируется в корпус щита строго по уровню. Кривая рейка приведет к перекосу всего ряда модулей и затруднит установку стопоров. Очищаю поверхность от строительной пыли и стружки. Проверяю, чтобы саморезы держали крепко и металлическая планка не прогибалась под весом будущих проводов и клемм.
Пошаговый процесс установки
Процесс требует аккуратности и строгого соблюдения последовательности. Однажды я забыл про предварительное планирование и в итоге пришлось переставлять все клеммы, так как провода не дотягивались до своих мест. Теперь я всегда рисую схему расположения групп.
- Планирование расположения групп проводов (15 мин).
- Нарезка дин-рейки под размер щитка с помощью ножовки по металлу (10 мин).
- Установка стопоров по краям будущей группы клемм (5 мин).
- Навешивание клеммников на рейку до упора (10 мин).
- Фиксация клеммников друг к другу с помощью защелок (10 мин).
- Зачистка изоляции жил кабеля на 8-10 мм (20 мин).
- Обжим зачищенных жил наконечниками НШВИ (20 мин).
- Вставка провода в соответствующий вход клеммника (15 мин).
- Затягивание винта или защелкивание пружины до упора (15 мин).
- Маркировка каждой линии с помощью колец (15 мин).
- Проверка надежности зажима путем легкого потягивания каждого провода (10 мин).
- Укладка проводов в кабель-каналы для эстетики и защиты (20 мин).
Технические тонкости

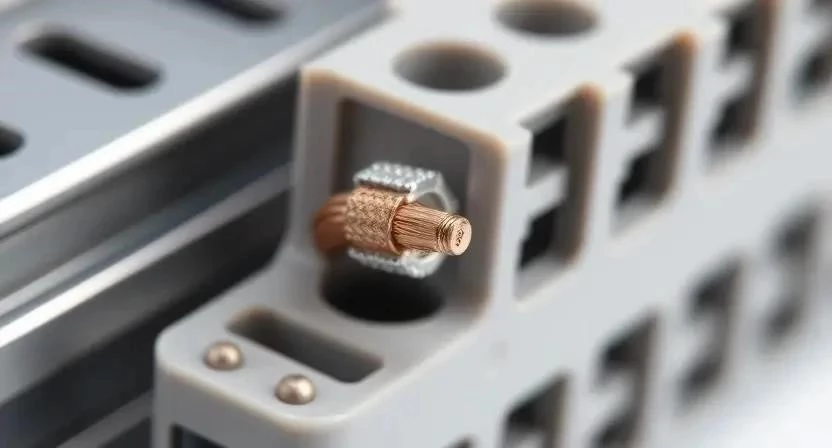

Температурный режим в щитке не должен превышать нормы, иначе пластик клемм может деформироваться. Перетягивание винта часто приводит к перерезанию медной жилы. Это создает точку высокого сопротивления и вызывает нагрев. Сечение провода должно строго соответствовать размеру зажима.
Я однажды видел случай, когда мастер затянул винт слишком сильно на тонком проводе 1.5 мм². Жила просто лопнула внутри зажима, и линия пропала. Используйте перемычки для объединения нескольких клемм в одну общую шину, это сокращает количество лишних проводов.
Ошибки при монтаже
Новички часто допускают одни и те же промахи, которые вылезают при эксплуатации. Я рекомендую проверять каждый узел перед закрытием щита.
- Использование клемм с номинальным током ниже расчетного.
- Монтаж многожильного провода без наконечников НШВИ (жилы раздавливаются винтом).
- Слишком длинная зачистка изоляции, из-за чего голый провод остается снаружи.
- Отказ от стопоров, в результате чего клеммы ездят по рейке при затягивании.
- Смешивание разных типов зажимов в одном блоке без разделительных пластин.
Смета на материалы и работу
Стоимость зависит от бренда и количества линий. Самостоятельный монтаж позволяет сэкономить на услугах электрика, но требует наличия специального инструмента.
| Статья расходов | Кол-во (на 20 линий) | Цена (средняя) | |
|---|---|---|---|
| Клеммники | 20 шт. | 45 руб. | 900 |
| Дин-рейка и стопоры | 1 комплект | 300 руб. | 300 |
| Наконечники и маркировка | 1 набор | 200 руб. | 200 |
| Работа мастера | — | 2500 руб. | 2500 |
| — | — | 1400 | |
| — | — | 3900 |
Эксплуатация и проверка
Раз в год я рекомендую проверять затяжку всех винтовых контактов. Со временем металл может «поплыть» из-за температурных колебаний. Осматриваю клеммы на предмет окисления или потемнения изоляции, что сигнализирует о перегреве. Соблюдайте правила эксплуатации щита: не перегружайте линии сверх номинала автоматических выключателей.
Сравнение с другими методами
Существуют и другие способы разводки. Клеммники Wago удобны для коробок, но в щитах я предпочитаю дин-рейку за ее жесткость и системность. Шины НШ подходят для больших токов, но не для разделения на множество мелких групп.
Я пробовал ставить Wago в один из малых щитков. Было очень быстро, но провода болтались, и общая эстетика пострадала. Клеммники на рейке выглядят профессиональнее и держатся мертво.
| Метод | Надежность | Скорость монтажа | Эстетика |
|---|---|---|---|
| Клеммники на DIN | Высокая | Средняя | Отличная |
| Зажимы Wago | Средняя | Высокая | Средняя |
| Шины НШ | Очень высокая | Низкая | Хорошая |
| Кросс-модули | Высокая | Средняя | Отличная |
| Скрутки | Низкая | Высокая | Плохая |
Ответы на частые вопросы
Можно ли ставить разные типы клемм на одну рейку?
Да, можно. Главное — использовать разделительные пластины или стопоры, чтобы они не перемешались.
Нужны ли наконечники для одножильного провода?
Нет, одножильный провод (ПВС, ВВГ) вставляется напрямую. Наконечники нужны только для многожильных кабелей.
Как выбрать сечение клеммника?
Сечение клеммника должно быть равно или чуть больше сечения используемого провода. Для кабеля 2.5 мм² берите клемму на 2.5 или 4 мм².
Чем отличаются пружинные клеммы от винтовых?
Пружинные быстрее в монтаже и не требуют периодической протяжки. Винтовые считаются более традиционными и часто дешевле.
Как закрепить клеммник, чтобы он не ездил?
Используйте специальные стопоры (фиксаторы) с обеих сторон блока клемм.
Можно ли соединять в одном клеммнике три провода?
Нет, стандартный клеммник рассчитан на соединение двух жил. Для трех и более используйте перемычки или специальные распределительные блоки.
Как правильно маркировать клеммы?
Надевайте маркировочные кольца на провод перед вставкой в клемму. Используйте буквенно-цифровые обозначения согласно схеме щита.
