Монтаж ограничителей на дин-рейке для фиксации модулей

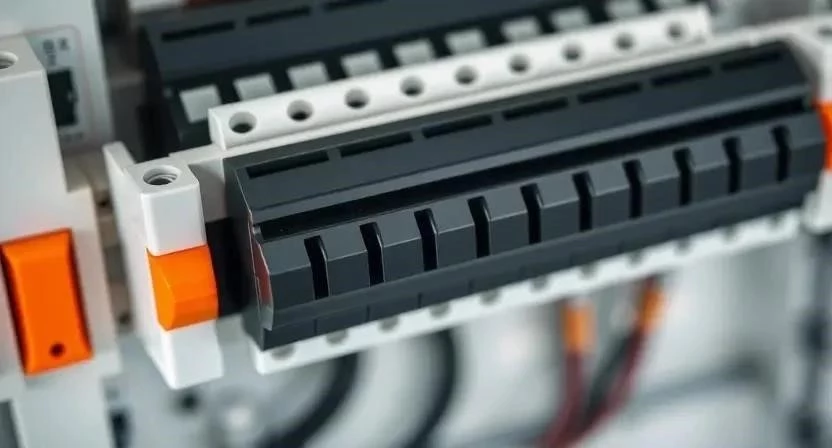

Сборка электрощита требует предельной точности в расположении всех компонентов. Обычно на установку и фиксацию модулей в небольшом щитке уходит от 2 до 4 часов. Стоимость самих фиксаторов невелика, но их отсутствие приводит к тому, что автоматы начинают «гулять» по рейке. Правильно подобранные ограничители на дин-рейке для фиксации модулей гарантируют, что оборудование не сдвинется с места даже при частом переключении рычагов. Это основа аккуратного и безопасного монтажа.

Основы перед началом работы

Монтаж ограничителей — задача не самая сложная, но она требует базовых навыков работы с электрикой и понимания устройства распределительного щита. Я всегда рекомендую сначала составить схему расположения всех элементов на бумаге. Главное требование здесь — безопасность. Работа в щитке допускается только при полностью отключенном электропитании. Любая ошибка или случайное касание фазного провода может привести к тяжелым травмам. Помните, что спешка в электромонтаже недопустима.

Подбор необходимых материалов

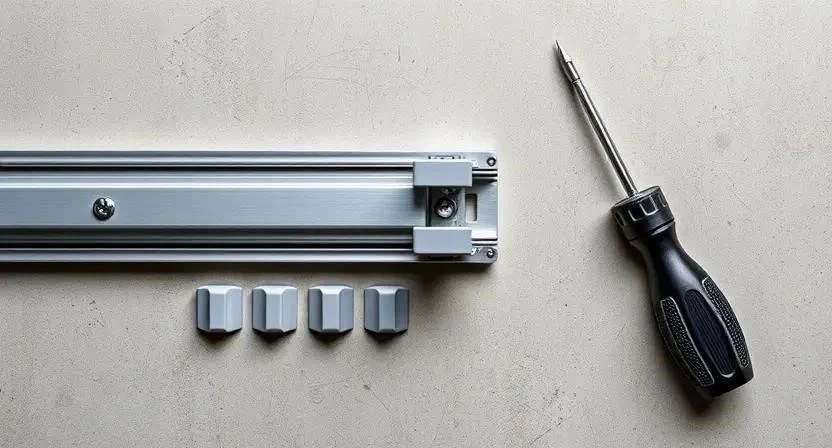

Для качественной фиксации понадобятся специализированные комплектующие. Я обычно закупаю их в крупных электротехнических магазинах, чтобы быть уверенным в сертификации пластика. Важно, чтобы стопоры соответствовали стандарту DIN-rail (35 мм).

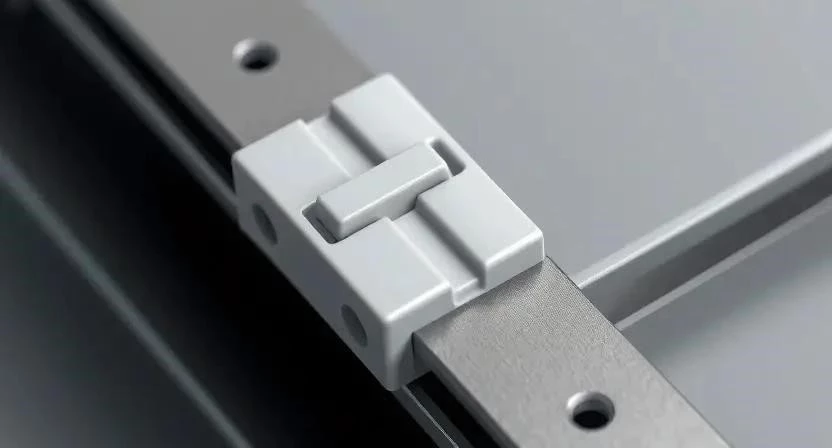

• Пластиковые защелкивающиеся ограничители.
• Винтовые стопоры для жесткой фиксации.
• Стандартная дин-рейка (перфорированная или сплошная).
• Маркер для разметки позиций.
• Изоляционные проставки (если нужны зазоры).
• Крепежные винты для рейки.
• Маркировочные бирки для групп.
• Запасные фиксаторы на случай поломки.

Инструментарий для монтажа

Без правильного инструмента работа превратится в мучение. Я использую только проверенные отвертки с намагниченным жалом, чтобы не ронять мелкие винты внутрь щитка. Большинство этих инструментов есть в любом домашнем наборе, но для профессионального результата лучше взять качественные модели.

Организация рабочего пространства

Сначала нужно подготовить место. Я всегда ставлю мощный прожектор или использую налобный фонарь, так как внутри щитка часто темно, а ошибка в один миллиметр может помешать установке модуля. Электропитание отключается на главном вводе, что проверяется индикаторной отверткой. Вокруг щитка убирается лишний мусор, чтобы не загромождать доступ к панели.

Подготовка поверхности и разметка

Чистота рейки напрямую влияет на плотность посадки модулей. Я тщательно протираю дин-рейку сухой ветошью, удаляя металлическую стружку или пыль. Если на рейке останется мусор, ограничитель может сесть с перекосом. Затем я проверяю ровность установки самой рейки с помощью уровня — если она завалена, автоматы будут стоять криво. После этого маркером отмечаются крайние точки, где будут располагаться стопоры, учитывая ширину всех установленных автоматов и УЗО.

Пошаговый процесс фиксации модулей

Я однажды решил сэкономить и не проверил уровень рейки перед установкой — в итоге модули стояли с небольшим наклоном, и защелкивать стопоры было мучительно, пришлось всё переделывать. Чтобы этого избежать, следуйте четкому плану.

1. Планирование расположения модулей на рейке (10-15 мин).
2. Установка основных модулей: автоматов, УЗО, реле напряжения (20-30 мин).
3. Проверка плотности прилегания модулей друг к другу, чтобы не было щелей (5-10 мин).
4. Выбор типа ограничителя: защелкивающийся для быстрой сборки или винтовой для максимальной жесткости (5 мин).
5. Установка первого ограничителя с левого края рейки (5 мин).
6. Позиционирование ограничителя вплотную к корпусу крайнего модуля (5 мин).
7. Фиксация ограничителя на рейке до характерного щелчка или затяжка винта (5 мин).
8. Установка второго ограничителя с противоположного (правого) края (5 мин).
9. Проверка жесткости всей конструкции: я слегка подталкиваю модули рукой, они не должны двигаться (5 мин).
10. Фиксация промежуточных групп модулей, если в одном ряду установлено несколько разных функциональных блоков (10-15 мин).
11. Финальная проверка всех защелок на надежность (5 мин).
12. Маркировка групп модулей для удобства обслуживания (10 мин).

Технические нюансы и тонкости

Важно помнить, что пластик реагирует на температуру. В щитках с высокой нагрузкой модули могут нагреваться, что иногда приводит к размягчению дешевых фиксаторов. Я всегда выбираю термостойкий полиамид. Также стоит учитывать совместимость: ограничители одного бренда могут чуть плотнее садиться на рейку, чем другого. Всегда проверяю затяжку винтов через некоторое время после монтажа, так как металл и пластик могут дать усадку.

Я ставил дешевые китайские фиксаторы в неотапливаемом гараже, и через первую зиму пластик стал хрупким и просто лопнул при попытке переставить один автомат. С тех пор использую только проверенные европейские или качественные российские серии.

Типичные ошибки при монтаже

Новички часто допускают промахи, которые делают сборку щитка неопрятной или небезопасной. Я выделил основные моменты, на которые стоит обратить внимание:

1. Оставление зазоров между модулем и стопором — это приводит к люфту всей группы.
2. Использование несертифицированных фиксаторов из хрупкого пластика.
3. Перетяжка винтов в винтовых стопорах, что приводит к срыву резьбы или трещине в пластике.
4. Установка ограничителей поверх проводов, что затрудняет доступ к клеммам и может повредить изоляцию.
5. Игнорирование проверки плотности посадки модулей перед установкой стопоров.

Расчет затрат на фиксацию

Стоимость комплекта ограничителей минимальна по сравнению с ценой самих автоматов. Однако экономия на услугах мастера может быть существенной. Я сам собирал щиток на 24 модуля и сэкономил около 5000 рублей на работе электрика, потратив эти деньги на более качественный инструмент и премиальные фиксаторы.

Эксплуатация и уход

После завершения работ щиток не стоит оставлять без внимания. Я рекомендую провести первую проверку фиксации через месяц эксплуатации. За это время модули «усаживаются», а температурные колебания проявляют все недостатки дешевых материалов. Нужно убедиться в отсутствии люфтов. Срок службы качественных пластиковых элементов составляет десятилетия, если они не подвергаются механическим ударам или воздействию агрессивной химии.

Альтернативные способы закрепления

Существуют и другие методы фиксации, но они не всегда оправданы. Некоторые используют специальные монтажные планки, которые жестко фиксируют оборудование, но они менее гибкие в настройке. Категорически запрещаю использовать двухсторонний скотч или клей. Это плохой вариант, потому что:

• Клей может вызвать химическую реакцию и разрушить пластик корпуса модуля.
• Скотч теряет свойства при нагреве автоматов, и модули все равно сместятся.
• Демонтаж оборудования с клеем превращается в кошмар с очисткой рейки.
• Это нарушает все нормы электробезопасности и эстетики монтажа.
• Такой метод не обеспечивает механическую жесткость при переключении рычагов.
• Клей может попасть в защелку модуля, сделав его замену невозможной.
• Это выглядит непрофессионально и считается грубым нарушением технологии.

Ответы на частые вопросы

Можно ли использовать ограничители разных производителей?
Да, если они соответствуют стандарту DIN-rail 35 мм. Однако я заметил, что однородность комплекта выглядит эстетичнее и работает надежнее.

Что делать, если ограничитель не защелкивается?
Проверьте, нет ли на рейке заусенцев или грязи. Также убедитесь, что вы используете стопор именно для 35-й рейки, а не для более узких вариантов.

Нужно ли ставить стопоры в каждый ряд?
Обязательно. Каждый ряд независим, и без фиксаторов модули в любом из них могут сместиться.

Влияют ли ограничители на теплоотвод автоматов?
Нет, они фиксируют модуль только с торцов. Основной теплоотвод идет через корпус и дин-рейку, на что стопоры не влияют.

Как снять ограничитель, не повредив рейку?
Для защелкивающихся моделей используйте плоскую тонкую отвертку, чтобы аккуратно нажать на язычок фиксатора.

Какие материалы самые долговечные?
Изделия из армированного полиамида. Они лучше держат удар и не становятся хрупкими со временем.

Можно ли заменять ограничители при добавлении новых модулей?
Да, в этом и преимущество системы. Вы просто снимаете стопор, добавляете автомат и фиксируете ограничитель заново.
