Правильный выбор места для распределительного щита определяет безопасность всей электросети. Обычно монтаж занимает от одного до двух дней. Стоимость базовых комплектующих для среднего объекта начинается от 7 000 рублей. Правильное место установки электрощитка по ПУЭ позволяет избежать коротких замыканий и упрощает обслуживание. Это фундамент всей электрики в жилом помещении.
Базовые требования и подготовка
Перед тем как сверлить стены, нужно изучить правила устройства электроустановок (ПУЭ). Основная задача — обеспечить быстрый доступ к автоматам. Я считаю, что щиток должен находиться в месте, где его не заблокируют шкафы или мебель. Сложность работ оценивается как средняя, но требует четкого понимания схем заземления и распределения фаз. Планировать установку лучше всего на этапе черновых работ, когда стены еще не зафинишены. Опытный электрик справится с задачей за несколько смен, если проект заранее согласован.

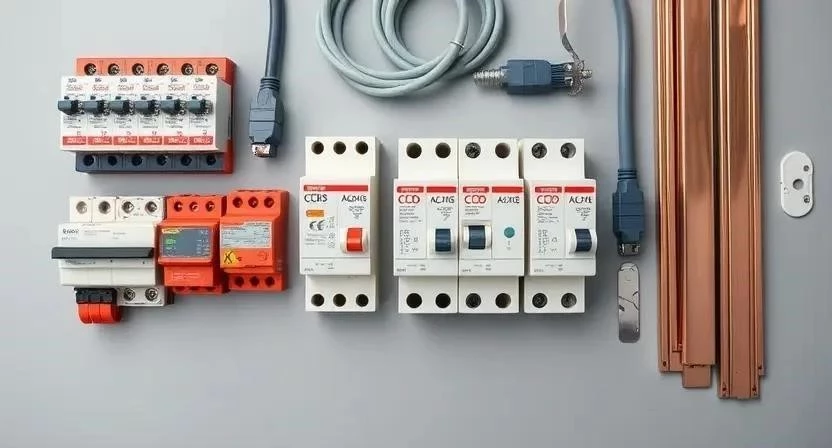

Комплектующие для монтажа
Для качественной сборки я использую только сертифицированные детали. Не экономьте на автоматике, потому что от этого зависит, не сгорит ли дом при скачке напряжения. Расход материалов зависит от количества групп света и розеток.
- Корпус распределительного щита (встраиваемый или накладной).
- Автоматические выключатели разных номиналов.
- Устройства защитного отключения (УЗО) или дифавтоматы.
- Шины нулевые и заземляющие (N и PE).
- Кабель ВВГнг-LS подходящего сечения.
- Наконечники НШВИ для обжима жил.
- Крепежные саморезы и дюбели.
- Маркировочные бирки для каждой линии.
| Материал | Количество (пример) | Расход на объект | Цена за ед. (ср.) | |
|---|---|---|---|---|
| Корпус щита на 24 модуля | 1 шт. | 1 шт. | 2 500 руб. | 2 500 руб. |
| Автомат однополюсный | 8 шт. | по потребности | 350 руб. | 2 800 руб. |
| УЗО (30мА) | 2 шт. | на группу | 1 200 руб. | 2 400 руб. |
| Кабель ВВГнг-LS 3х2.5 | 50 м | зависит от площади | 80 руб/м | 4 000 руб. |
| Набор наконечников | 1 уп. | 1 уп. | 500 руб. | 500 руб. |

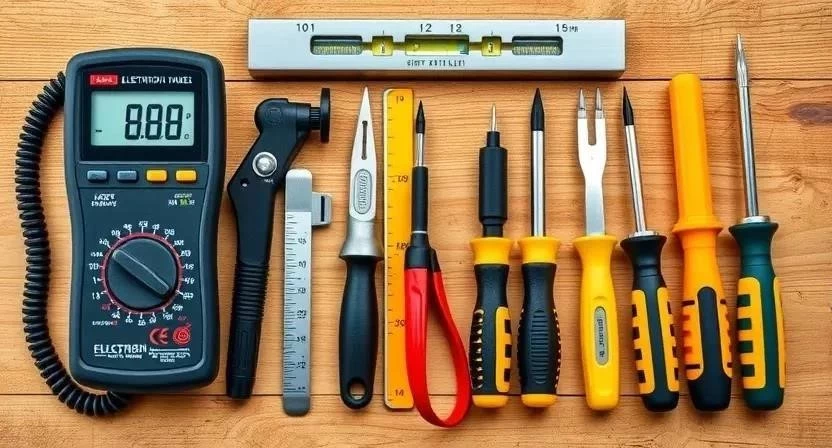

Инструментарий мастера
Работать придется с бетоном и медью, поэтому инструмент должен быть надежным. Я всегда рекомендую покупать качественный стриппер, чтобы не повредить изоляцию жил при зачистке. Если бюджет ограничен, перфоратор можно взять в аренду на пару дней.
- Перфоратор — для штробления и отверстий.
- Строительный уровень — чтобы щит не висел криво.
- Набор отверток (шлиц, крест) — для затяжки клемм.
- Стриппер — для быстрой зачистки кабеля.
- Мультиметр — проверка напряжения и прозвонка.
- Пассатижи и кусачки — обрезка проводов.
- Рулетка и карандаш — точная разметка.
| Инструмент | Назначение | Статус | Средняя цена |
|---|---|---|---|
| Перфоратор | Монтаж корпуса и штробы | Обязательно | 5 000 — 15 000 руб. |
| Уровень | Контроль вертикали | Обязательно | 800 — 2 000 руб. |
| Мультиметр | Тестирование цепей | Обязательно | 1 500 — 4 000 руб. |
| Стриппер | Снятие изоляции | Желательно | 1 000 — 3 000 руб. |
| Набор отверток | Монтаж оборудования | Обязательно | 1 200 — 3 000 руб. |
Организация рабочего пространства
Сначала определите точку ввода главного кабеля в помещение. Это будет отправной точкой для всего монтажа. Освободите пространство вокруг предполагаемого места установки, чтобы не спотыкаться о вещи. Стены и пол застелите защитной пленкой или картоном. Я заметил, что строительная пыль от бетона забивается повсюду, поэтому лучше заранее закрыть дверные проемы в другие комнаты.
Работа со стеной

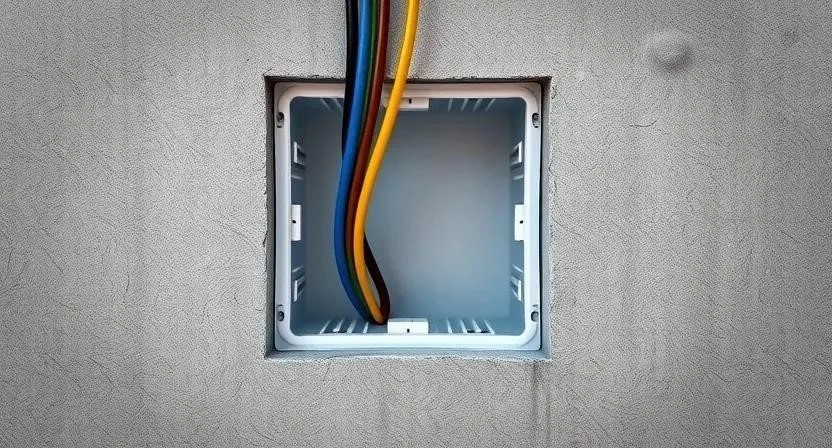

Разметка начинается с определения высоты. Обычно нижний край щитка ставят на уровне 80-100 см от пола, а ручки автоматов должны быть на высоте около 1.5-1.7 м. С помощью уровня проведите вертикальную линию. Затем приступайте к штроблению стен под кабельные трассы. Очистите поверхность от бетонной крошки и пыли. Проверьте еще раз вертикальность, чтобы корпус не перекосило при встройке. Для крепления используйте дюбели, подходящие под тип вашей стены (гипсокартон, кирпич или бетон).
Алгоритм установки щитка
Процесс требует аккуратности. Я однажды видел, как новичок поставил щиток прямо за дверью, которая открывалась на 180 градусов — в итоге дверь просто выбила дверцу щита. Работайте по схеме.
- Анализ планировки квартиры и определение всех потребителей энергии.
- Выбор места по ПУЭ (вне санузлов, кладовых с горючими материалами).
- Разметка отверстий под крепление корпуса и штроб под ввод.
- Монтаж корпуса щита в стену с фиксацией на дюбели.
- Завод всех кабельных линий в щит через специальные вводы.

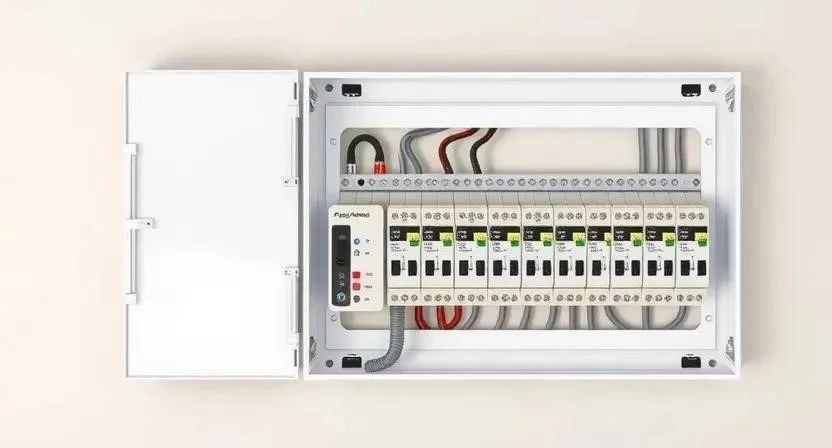

- Установка модульного оборудования (автоматы, УЗО) на DIN-рейку.
- Подключение фазных проводников и сборка шин заземления.
- Тщательная проверка всех соединений на затяжку.
- Закрытие корпуса и установка декоративной панели.
- Тестирование системы под нагрузкой и проверка срабатывания УЗО.
| Этап работ | Время (примерно) | Особенности |
|---|---|---|
| Разметка и штробление | 3-5 часов | Много пыли, нужен пылесос |
| Установка корпуса | 1 час | Строго по уровню |
| Раскладка кабелей | 2-4 часа | Маркировка каждого провода |
| Монтаж автоматов | 2-3 часа | Соблюдение схемы групп |
| Тестирование | 1 час | Проверка мультиметром |
Технические тонкости
Следите за влажностью в помещении. Если щиток ставится в прихожей рядом с влажной зоной, используйте корпус с повышенной степенью защиты IP. При встройке щита в стену с использованием гипсокартона или штукатурки, дайте раствору высохнуть 24-48 часов перед окончательной отделкой. Я рекомендую не смешивать бренды автоматов на одной DIN-рейке — разные производители имеют разную ширину и защелки, что может привести к люфту. Доступ к щитку должен быть свободным всегда, без необходимости передвигать мебель.
Типичные промахи новичков
Многие пытаются сэкономить место и прячут электрощит в шкаф или гардеробную. Это грубое нарушение безопасности, так как горючие вещи рядом с точкой возможного перегрева недопустимы. Я помню, как мне пришлось переделывать ввод в одном доме, потому что хозяин забыл про заземление, надеясь на «старый добрый» ноль.
- Установка в ванной комнате или вплотную к душевой.
- Слишком высокая или низкая посадка (неудобно управлять).
- Игнорирование заземления или объединение PE и N шин.
- Перегрузка DIN-рейки (установка модулей впритык без зазоров для охлаждения).
- Отсутствие маркировки линий (потом не поймешь, какой автомат за что отвечает).
Финансовая сторона вопроса
Самостоятельный монтаж позволяет сэкономить на услугах электрика, но требует наличия инструмента. В среднем, работа мастера по установке и сборке щита стоит от 5 000 до 15 000 рублей в зависимости от сложности.
| Статья расходов | Своими руками | С мастером | Разница (Экономия) |
|---|---|---|---|
| Материалы и комплектующие | 10 000 руб. | 10 000 руб. | 0 руб. |
| Работа по монтажу | 0 руб. | 7 000 руб. | 7 000 руб. |
| Аренда инструмента | 1 500 руб. | 0 руб. | -1 500 руб. |
| 11 500 руб. | 17 000 руб. | 5 500 руб. |
Эксплуатация и обслуживание
После завершения работ обязательно подпишите каждый автомат. Используйте специальный маркер или наклейки. Раз в полгода я советую проверять затяжку винтовых контактов, так как от перепадов температур медь «плывет», и контакт может ослабнуть. Это предотвращает искрение и оплавление изоляции. Срок службы качественных автоматов составляет 15-20 лет, но при частых перегрузках их стоит менять раньше.
Другие способы размещения
В больших домах я всегда советую ставить несколько групповых щитов. Это удобнее: один главный ввод и несколько распределительных по этажам или крыльям. Так проще искать неисправность, не бегая через весь дом. Также существуют электротехнические шкафы, которые полностью скрываются в стене и закрываются мебельным фасадом. Для продвинутых пользователей сейчас доступны смарт-панели, позволяющие управлять нагрузкой с телефона.
Безопасность при работе
Работа с электричеством не прощает ошибок. Обязательно используйте резиновые перчатки и защитные очки при штроблении. Перед любым касанием проводов проверяйте отсутствие напряжения мультиметром или индикаторной отверткой. Обеспечьте проветривание помещения при работе с химическими анкерами или герметиками. Никогда не работайте под напряжением!
Ответы на частые вопросы
Можно ли ставить щиток в гардеробной?
Нет, ПУЭ запрещает установку в помещениях с большим количеством горючих материалов.
Какая минимальная высота установки?
Обычно нижняя граница начинается от 80 см, но главное — доступность органов управления на уровне глаз (1.5-1.7 м).
Можно ли спрятать щиток за зеркалом?
Можно, если зеркало легко открывается или сдвигается, обеспечивая мгновенный доступ к автоматам.
Нужна ли вентиляция для электрощитка?
Специальная принудительная вентиляция не нужна, но щит не должен быть замурован в герметичный короб без зазоров.
Что делать, если стена из гипсокартона?
Используйте специальный встраиваемый щит для ГКЛ с усиленным каркасом.
Можно ли ставить щиток в коридоре?
Да, прихожая или коридор — лучшие места по нормам доступности.
Как часто нужно проверять контакты?
Оптимально — один раз в год или раз в полгода при высокой нагрузке на сеть.
