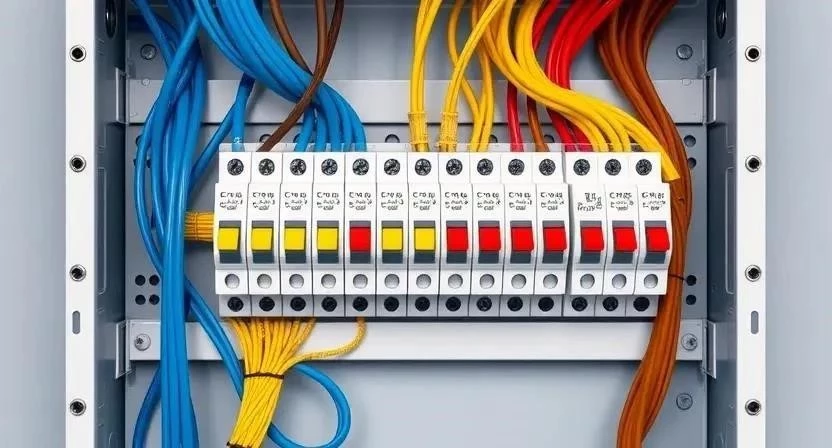

Монтаж распределительного щита завершает весь цикл электромонтажных работ в помещении. Эта задача требует предельной концентрации, так как любая ошибка может привести к короткому замыканию или пожару. Сборка среднего щита занимает от 8 до 16 рабочих часов в зависимости от количества групп. Правильная разводка кабелей в электрощите гарантирует стабильную работу всех электроприборов. Теперь разберем, как сделать всё по уму.
Базовые знания перед сборкой
К монтажу приступают только после того, как все кабели уже проложены в стенах и заведены в зону установки щитка. Я рекомендую заранее изучить основы электротехники, чтобы понимать разницу между фазой, нулем и заземлением. Оценка сложности зависит от количества линий: чем больше потребителей, тем сложнее схема. Без четкого плана начинать работу нельзя. Это сэкономит время и убережет от переделок.
Комплектация и расчет материалов
Для качественной сборки понадобятся сертифицированные компоненты. Я всегда выбираю один бренд автоматики, чтобы модули идеально стыковались друг с другом. Покупать всё лучше в специализированных магазинах электрики, а не в общих гипермаркетах.
- Автоматические выключатели (подбираются по мощности нагрузки)
- УЗО (устройства защитного отключения для защиты людей)
- Дифференциальные автоматы (комбинированные устройства)
- Шины N (нулевые) и PE (заземления)
- Гребенчатые шины для объединения автоматов
- Кабель ВВГнг-LS (для перемычек и ввода)
- Наконечники НШВИ (под сечение провода)
- Маркировочные бирки и пластиковые стяжки
| Наименование материала | Количество (пример) | Примерная цена за ед. | |
|---|---|---|---|
| Автомат однополюсный 16А | 6 шт. | 350 | 2100 |
| УЗО 40А/30мА | 2 шт. | 1200 | 2400 |
| Шина DIN-рейка (1м) | 1 шт. | 200 | 200 |
| Наконечники НШВИ 2.5 | 1 упаковка | 400 | 400 |
| Корпус щита (24 модуля) | 1 шт. | 2500 | 2500 |

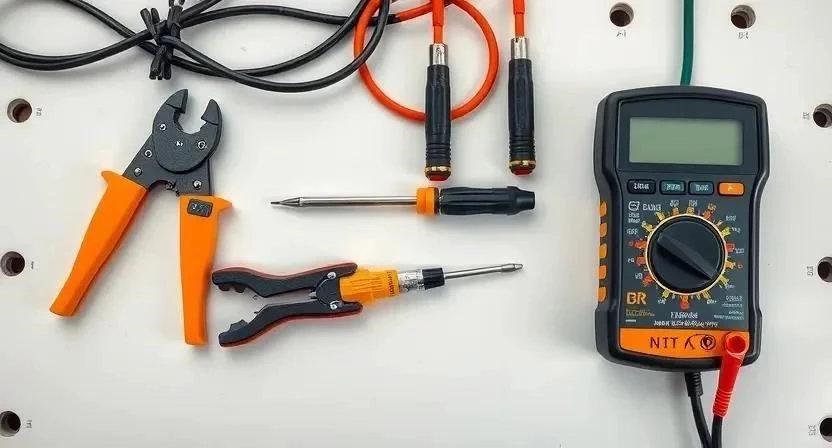

Инструментарий для монтажа
Качественный инструмент делает работу аккуратной и безопасной. Если вы собираете щит один раз, некоторые позиции можно взять в аренду. Главное — использовать диэлектрические рукоятки на отвертках.
- Стриппер — быстро снимает изоляцию, не повреждая жилу
- Кримпер — обжимает наконечники НШВИ до заводского состояния
- Набор отверток (крестовая PH2 и плоская)
- Бокорезы или кусачки для обрезки кабеля
- Строительный уровень для ровной установки корпуса
- Мультиметр или тестер напряжения для проверки фазы
- Маркер или перманентный фломастер для подписей
| Инструмент | Назначение | Обязательно/Желательно | Цена (пример) |
|---|---|---|---|
| Стриппер | Зачистка изоляции | Обязательно | 800 |
| Кримпер | Обжим наконечников | Обязательно | 1500 |
| Мультиметр | Проверка цепи | Обязательно | 1200 |
| Уровень | Выравнивание щита | Желательно | 500 |
| Фонарь налобный | Освещение зоны работы | Желательно | 700 |
Организация рабочего пространства
Зона установки должна быть полностью очищена от строительного мусора и пыли. Обеспечьте свободный доступ к месту монтажа, чтобы не работать в неудобной позе. Сеть в этом узле должна быть полностью обесточена. Я всегда вешаю на вводной кабель табличку «Не включать! Работают люди», чтобы никто случайно не подал напряжение.
Монтаж корпуса и заведение линий
Разметка места установки производится с помощью уровня. Сверлятся отверстия под дюбели, после чего корпус щита плотно притягивается к стене. Проверка горизонтали критична: кривой щит выглядит неопрятно и может мешать закрытию дверцы. Кабели заводятся в корпус через специальные вырезы или кабель-вводы. Я стараюсь оставлять запас провода около 15-20 см, чтобы было удобно перекомпоновать модули при необходимости.
Пошаговый процесс сборки
Сборка идет строго по схеме. Я один раз забыл промаркировать провода на начальном этапе и потратил три часа, пытаясь понять, какой кабель идет в ванную, а какой в спальню. Больше я так не делаю.
- Планирование (30 мин). Расставляю модули на DIN-рейке согласно схеме, чтобы минимизировать длину перемычек.
- Монтаж реек (20 мин). Устанавливаю DIN-рейки и фиксирую нулевую (N) и земляную (PE) шины.
- Завод кабелей (40 мин). Завожу все линии в щит, фиксирую их пластиковыми стяжками к корпусу.
- Стриппинг (30 мин). Зачищаю внешнюю изоляцию кабеля и концевую изоляцию жил на 10-12 мм.

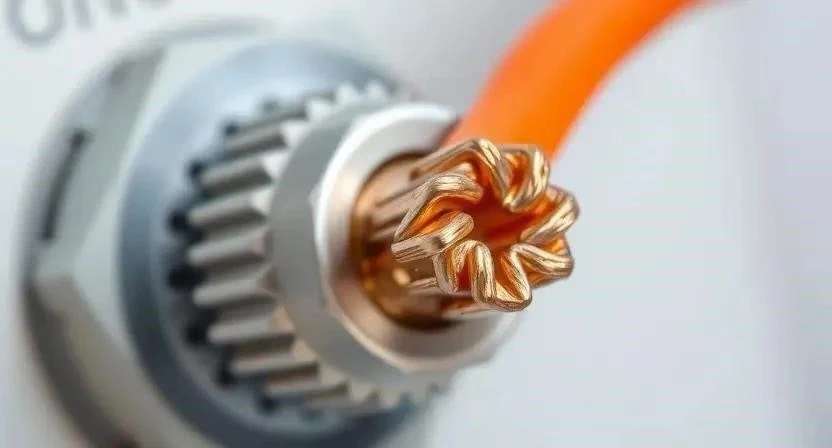

- Обжимка (40 мин). Надеваю наконечники НШВИ на каждую многожильную жилу и плотно обжимаю их кримпером.

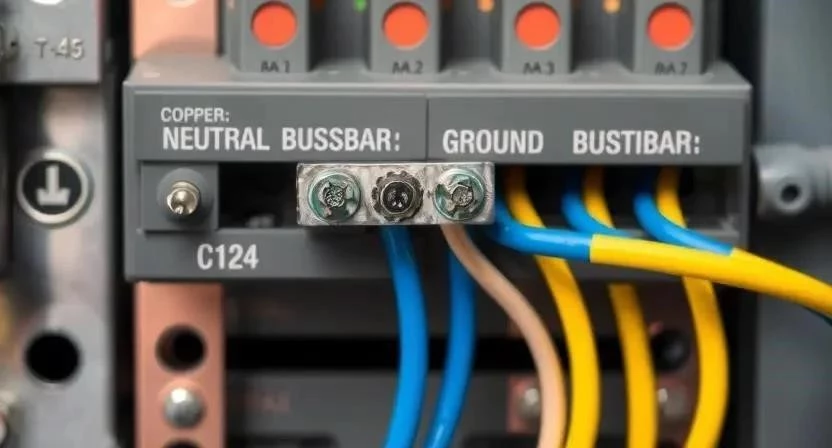

- Заземление (30 мин). Подключаю все желто-зеленые провода к шине PE. Это самый важный этап безопасности.
- Нулевая шина (30 мин). Подключаю синие провода к шине N. Слежу, чтобы не было перепутанных жил.
- Вводной узел (30 мин). Монтирую вводной автомат и общее УЗО.
- Групповые модули (40 мин). Устанавливаю автоматы для каждой комнаты и прибора.
- Перемычки (40 мин). Соединяю автоматы между собой с помощью гребенчатых шин.
- Подключение потребителей (60 мин). Зажимаю фазные провода каждой линии в соответствующие автоматы.
- Маркировка (30 мин). Подписываю каждую линию бирками: «Кухня», «Свет зал» и так далее.
- Протяжка (30 мин). Еще раз затягиваю все винты в клеммах. Слабый контакт — причина нагрева и пожара.
- Запуск (20 мин). Проверяю отсутствие КЗ мультиметром и подаю напряжение.
Технические нюансы и требования
Температура в помещении при монтаже должна быть в пределах от +5 до +30 градусов. Высокая влажность может привести к окислению контактов в будущем, поэтому щит ставят в сухом месте. Я всегда проверяю совместимость брендов: например, модули Schneider Electric могут плохо встать в дешевый китайский корпус. Время на финальную проверку всех соединений должно составлять не менее 30 минут.
Типичные ошибки новичков
Многие пытаются сэкономить на сечении провода для перемычек, используя тонкие жилы там, где идет большой ток. Также часто забывают про маркировку, что делает любой ремонт в будущем кошмаром. Однажды я видел щит, где фаза и ноль были перепутаны местами — это смертельно опасно. Не затягивайте винты «до хруста», но и не оставляйте их болтаться.
- Использование провода сечением меньше, чем у вводного кабеля.
- Отсутствие наконечников НШВИ на многожильном проводе (проволока разлохмачивается).
- Слишком сильный затяг клемм, приводящий к срыву резьбы.
- Перегрузка одного автомата слишком большим количеством линий.
- Путаница в цветах маркировки (например, использование красного провода под ноль).
- Игнорирование проверки УЗО кнопкой «Тест» после монтажа.
Финансовый расчет
Стоимость сборки зависит от сложности схемы и бренда автоматики. Самостоятельный монтаж позволяет сэкономить на услугах электрика, но требует покупки качественного инструмента.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Разница (экономия) |
|---|---|---|---|
| Материалы (средний сегмент) | 8 000 | 8 000 | 0 |
| Инструмент (базовый набор) | 4 000 | 0 | -4 000 |
| Работа по сборке | 0 | 7 000 | 7 000 |
| 12 000 | 15 000 | 3 000 |
| Этап сборки | Время | Особенность |
|---|---|---|
| Разметка и корпус | 1 час | Использовать уровень |
| Зачистка и обжим | 2 часа | Только кримпером |
| Монтаж модулей | 2 часа | По схеме |
| Подключение жил | 3 часа | Маркировать сразу |
| Тестирование | 1 час | Проверка мультиметром |
Эксплуатация и обслуживание
Электрика не бывает вечной. Раз в год я рекомендую проверять затяжку всех винтовых соединений, так как металл «плывет» от нагрева и охлаждения. Обязательно нажимайте кнопку «Тест» на УЗО раз в квартал — это подтверждает работоспособность защиты. Срок службы качественных автоматов составляет 10-15 лет, после чего их желательно заменить.
Сравнение методов сборки
Существует два основных подхода к соединению автоматов. Первый — использование перемычек из провода. Это дешево, но в щите получается «паутина» из кабелей. Второй вариант — гребенчатые шины. Я перешел на них в своем последнем проекте, и щит стал выглядеть профессионально и чисто. Также стоит выбирать между модульными щитами (где можно добавлять рейки) и стационарными. Модульные гораздо удобнее при расширении сети.
Ответы на частые вопросы
Можно ли использовать скрутки в щите?
Категорически нет. В щите допускаются только винтовые зажимы, пружинные клеммники или обжимные наконечники. Скрутка быстро окислится и начнет греться.
Зачем нужны наконечники НШВИ?
Они собирают все тонкие жилки многожильного провода в один плотный стержень. Это обеспечивает качественную адгезию с клеммой и предотвращает обрыв отдельных жил.
Чем отличается УЗО от дифф-автомата?
УЗО защищает только от утечки тока (удара током). Дифф-автомат делает всё сразу: защищает и от утечки, и от перегрузки сети или короткого замыкания.
Какое сечение провода использовать для перемычек?
Сечение должно соответствовать номиналу самого мощного вводного автомата. Обычно это 4 или 6 мм² для бытовых сетей.
Как выбрать мощность вводного автомата?
Она определяется выделенной мощностью на дом. Если вам выделили 5 кВт, ставится автомат на 25А.
Обязательно ли маркировать каждый провод?
Да. Без маркировки любой поиск неисправности превращается в гадание на кофейной гуще.
Что делать, если кабель слишком короткий?
Нельзя использовать скрутки. Нужно либо перекладывать кабель, либо использовать специальные клеммники (например, Wago), если это допустимо по нормам.
Можно ли ставить автоматы разных брендов в один щит?
Технически можно, но я не советую. Разные производители имеют разную ширину модулей и высоту клемм, что может привести к перекосам при использовании гребенчатых шин.
Меры безопасности:
Работайте только в диэлектрических перчатках. При проверке под напряжением используйте индикаторную отвертку. Никогда не касайтесь оголенных жил руками. Проветривайте помещение, если используете химические очистители контактов.
