Монтаж распределительного узла — это самая ответственная часть электромонтажа в любом здании. Ошибка в этой зоне может привести к короткому замыканию или пожару. Безопасная сборка электрощита обычно занимает от 6 до 12 часов работы. Стоимость базового комплекта оборудования для квартиры начинается от 10 000–15 000 рублей. Правильный подход к делу гарантирует надежную работу сети на десятилетия.
Первые шаги перед монтажом
Работа с электрикой не терпит дилетантства. Я всегда рекомендую сначала оценить свою квалификацию: для серьезных работ нужен допуск по электробезопасности (не ниже III группы). Без понимания принципов работы тока лезть в щиток опасно. Обязательно изучите схему электроснабжения, чтобы понимать, куда идет каждая линия и какой ток она выдержит. Учитывайте условия среды: щит не должен висеть рядом с трубами отопления или в местах с высокой влажностью. Я заметил, что тщательное планирование экономит до 20% времени при непосредственной сборке.

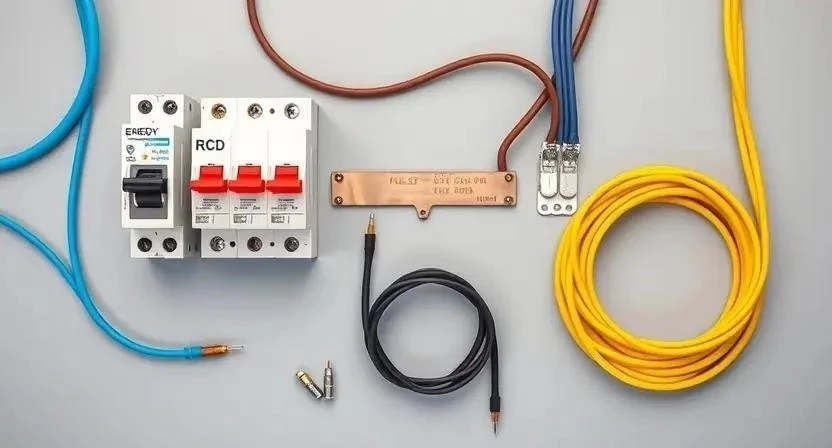

Комплектующие для работы
Для качественного монтажа потребуется набор надежных компонентов. Я подбираю всё из одной линейки одного бренда, чтобы модули плотно прилегали друг к другу на DIN-рейке.
- Корпус щита (пластиковый или металлический)
- Автоматические выключатели разных номиналов
- Устройства защитного отключения (УЗО)
- Дифференциальные автоматы
- Шины нулевые и заземляющие (N и PE)
- Провода ПВ-3 (ПуГВ) для разводки внутри щита
- Наконечники НШВИ под сечение провода
- Маркировочные бирки и кабельные стяжки
Сечение кабеля выбирается строго по нагрузке: для освещения обычно достаточно 1.5 мм², для розеток — 2.5 мм², для мощных приборов — от 4 мм² и выше. Расход провода на разводку внутри щита зависит от его размера, обычно закладывают с запасом 20%.
| Материал | Примерное количество | Расход на точку/ед. | Средняя цена | |
|---|---|---|---|---|
| Корпус щита (на 24 модуля) | 1 шт. | 1 шт. | 2 500 руб. | 2 500 руб. |
| Автоматы (16А, 10А) | 8 шт. | 1 шт. | 400 руб. | 3 200 руб. |
| УЗО (30мА) | 2 шт. | 1 шт. | 1 200 руб. | 2 400 руб. |
| Провод ПуГВ 2.5 мм² | 10 м | ~1.2 м/модуль | 80 руб/м | 800 руб. |
| Наконечники НШВИ | 1 упак. | 2 шт/соединение | 300 руб. | 300 руб. |

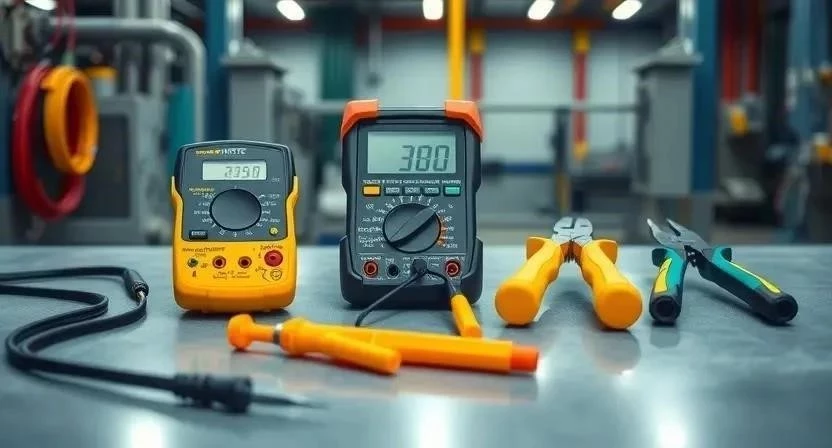

Инструментарий электрика
Использование подходящего инструмента — это не только вопрос удобства, но и безопасности. Я использую только диэлектрический инструмент с изоляцией до 1000В.
- Набор отверток с разными наконечниками (PH, PZ, плоские)
- Стриппер для быстрой и чистой зачистки изоляции
- Пресс-клещи (кримпер) для обжима наконечников
- Мультиметр для проверки цепей и напряжения
- Индикаторная отвертка для оперативного контроля фазы
- Бокорезы или кусачки
- Пассатижи с изолированными ручками
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Мультиметр | Замер напряжения, прозвонка | Обязательно | 1 500 руб. |
| Стриппер | Снятие изоляции без повреждения жилы | Желательно | 1 000 руб. |
| Пресс-клещи | Опрессовка НШВИ | Обязательно | 2 000 руб. |
| Индикаторная отвертка | Поиск фазного провода | Обязательно | 300 руб. |
| Диэлектрические отвертки | Затяжка винтов в модулях | Обязательно | 1 200 руб. |
Организация рабочего пространства
Прежде чем приступать к монтажу, подготовьте зону работы. Освещение должно быть ярким, желательно использовать переносной прожектор, чтобы видеть каждый винтик. Расчистите доступ к месту установки щита, уберите лишний мусор. Я всегда застилаю пол плотной пленкой или картоном, чтобы мелкие обрезки проводов и изоляции не забились в щели. Не забудьте про вентиляцию: если используете химические очистители или герметики, помещение должно проветриваться.
Подготовка места установки
Сначала проверьте стену на прочность. Если это гипсокартон, обязательно установите закладные из бруса или металла, иначе тяжелый щит с оборудованием может просто вырвать с мясом. Разметьте отверстия под крепления строго по уровню. Заведите все кабели в коробку, оставив запас длины около 15–20 см для удобного подключения. Я обязательно проверяю изоляцию каждого заведенного провода с помощью мультиметра, чтобы исключить повреждение кабеля при штроблении стен.
Процесс сборки по шагам
Сборка щита требует предельной концентрации. Я однажды столкнулся с ситуацией, когда из-за спешки перепутал фазы в двух группах, и пришлось переделывать половину работы. Чтобы этого не случилось, следуйте четкому алгоритму.
- Полное обесточивание сети. Выключаю вводной автомат и проверяю отсутствие напряжения индикатором на всех жилах. (10 мин)

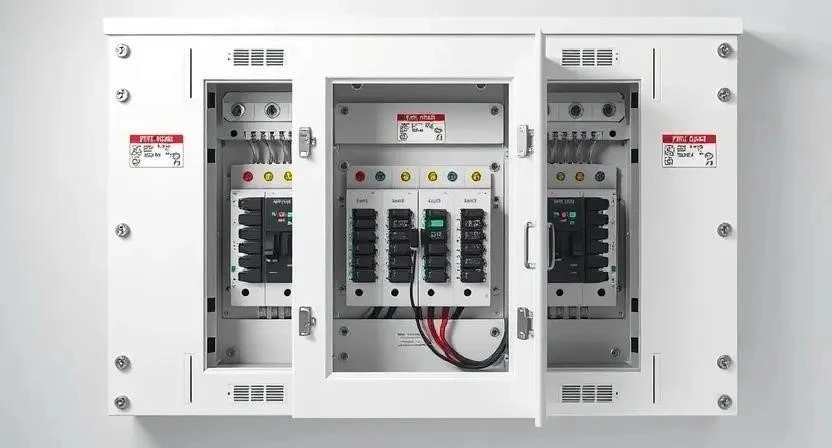

- Установка корпуса электрощита. Креплю коробку к стене, выравниваю по уровню. (30 мин)
- Монтаж DIN-реек и шин. Устанавливаю нулевую и заземляющую шины в отведенных местах. (20 мин)
- Раскладка кабелей. Распределяю провода по бокам щита, чтобы они не перекрывали доступ к модулям. (40 мин)
- Установка оборудования. Защелкиваю на рейке вводной автомат, УЗО и групповые автоматы согласно схеме. (30 мин)
- Опрессовка жил. На каждую многожильную жилу надеваю наконечник НШВИ и плотно обжимаю его пресс-клещами. (60 мин)
- Подключение фаз. Соединяю фазные проводники с соответствующими клеммами автоматов. (60 мин)

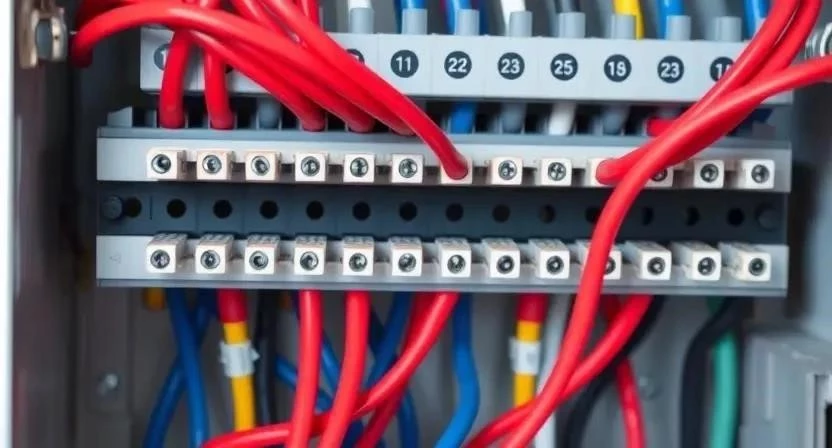

- Подключение нулей и земли. Зажимаю нулевые провода в шину N, заземляющие — в шину PE. (40 мин)
- Маркировка. Наклеиваю бирки на каждый кабель (например, «Кухня», «Свет зал»), чтобы не гадать в будущем. (30 мин)
- Проверка затяжки. Прохожусь по всем винтам, подтягивая их с усилием, но без фанатизма. (20 мин)
- Визуальный контроль. Проверяю, чтобы изоляция заходила в клемму, но не была зажата винтом. (15 мин)
- Тестовый запуск. Подаю напряжение и проверяю работу каждого УЗО кнопкой «Тест». (30 мин)
Тонкости профессионального монтажа
Затяжка контактов — это критический момент. Недотянутый винт приведет к нагреву, искрению и оплавлению изоляции. Я рекомендую подтягивать винты через равные промежутки времени, так как медь «плывет». Соблюдайте цветовую маркировку: фаза — коричневый/белый/черный, ноль — синий, земля — желто-зеленый. Это стандарт ПУЭ, который спасет жизнь любому электрику, который придет после вас. Также следите, чтобы оборудование одного бренда работало вместе — у разных производителей могут быть разные зазоры и способы крепления.
Типичные промахи новичков
Многие пытаются сэкономить на мелочах, а потом расплачиваются за это. Видел я щитки, где провода были просто скручены с наконечниками, что недопустимо.
- Отсутствие заземления или его объединение с нулем в одной точке после вводного автомата.
- Неправильный номинал автомата: ставят 25А на провод 1.5 мм², который просто сгорит при перегрузке.
- Плохой контакт в клеммах из-за отсутствия наконечников на многожильном проводе.
- Полное отсутствие маркировки линий, что превращает любой ремонт в игру «угадай провод».
- Установка щита в сыром подвале или ванной без специального влагозащищенного корпуса (IP44 и выше).
Финансовая сторона вопроса
Стоимость сборки зависит от количества групп и сложности защиты. Если делать всё самому, экономия будет существенной, но риск ошибки возрастает.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Разница/Экономия |
|---|---|---|---|
| Комплектующие | 12 000 | 12 000 | 0 |
| Работа по сборке | 0 | 7 000 | 7 000 |
| Расходники (стяжки, бирки) | 500 | 500 | 0 |
| 12 500 | 19 500 | 7 000 |
Эксплуатация и обслуживание
Сборка щита — это не конец работы. Раз в год я рекомендую проводить «протяжку» всех винтовых соединений, так как от вибраций и перепадов температур контакты могут ослабнуть. Обязательно нажимайте кнопку «Тест» на УЗО раз в квартал — это проверяет работоспособность механизма защиты от утечки тока. Помните, что модульное оборудование имеет свой срок службы (обычно 10–15 лет), после чего автоматы могут начать срабатывать ложно или, наоборот, «залипнуть».
Разные подходы к реализации
Выбор типа монтажа зависит от отделки стен. Скрытый монтаж (встройка в стену) выглядит эстетично, но затрудняет расширение щита в будущем. Открытый монтаж проще в установке и обслуживании, но портит интерьер. Модульные щиты гораздо удобнее сборочных панелей, так как позволяют легко заменить один автомат без разбора всей конструкции. В плане защиты я всегда советую ставить комбинацию из УЗО и автоматов, либо использовать дифф-автоматы для особо важных линий (например, для стиральной машины или бойлера).
| Тип потребителя | Рекомендуемый номинал | Сечение провода | Тип защиты |
|---|---|---|---|
| Освещение | 10А | 1.5 мм² | Автомат + УЗО |
| Обычные розетки | 16А | 2.5 мм² | Автомат + УЗО |
| Электроплита/Духовка | 25А — 32А | 4 — 6 мм² | Автомат + УЗО |
| Кондиционер | 16А | 2.5 мм² | Автомат |
| Мокрые зоны (ванная) | 10А — 16А | 2.5 мм² | Дифф-автомат 10мА |
Ответы на частые вопросы
Можно ли ставить электрощит в ванной?
Категорически нет, если это не специальный влагозащищенный шкаф с высоким классом IP. Влажность вызывает коррозию контактов и может привести к короткому замыканию.
Какое сечение провода использовать для ввода?
Зависит от выделенной мощности. Обычно для частного дома используют ВВГнг-LS 3х6 или 3х10 мм². Я всегда беру с запасом, чтобы в будущем можно было добавить мощный прибор.
Зачем нужны наконечники НШВИ?
Многожильный провод при затяжке винтом просто сплющивается, часть жилок отламывается, и контакт становится плохим. Наконечник собирает все жилы в один плотный цилиндр, обеспечивая идеальную адгезию с клеммой.
Чем отличается УЗО от дифф-автомата?
УЗО защищает только от утечки тока (чтобы вас не ударило током), но не спасает от перегрузки. Дифф-автомат объединяет в себе функции и УЗО, и обычного автомата.
Как часто нужно проверять затяжку контактов?
Раз в год. Особенно это важно в первый год эксплуатации после усадки здания и приработки контактов.
Что делать при срабатывании всех автоматов?
Первым делом отключить все мощные приборы из розеток. Попробовать включить вводной автомат, а затем по очереди групповые. Если один из них сразу выбивает — проблема в этой конкретной линии.
Обязательно ли заземление в частном доме?
Да, это основа безопасности. Когда я собирал щит в загородном доме, обнаружил, что старый контур заземления сгнил. После замены его на современный комплекс из электродов, приборы перестали «биться током».
