Сборка электрощита требует точного разделения токопроводящих частей для обеспечения безопасности жильцов. Ошибка в монтаже шин может привести к выходу из строя техники или поражению током. Обычно такая работа занимает от 3 до 6 часов в зависимости от количества линий. Стоимость материалов для этого этапа составляет около 1500–3000 рублей. Чтобы понять, как правильно установить шины заземления и нуля в щитке, нужно строго следовать техническим регламентам.
Что нужно учесть перед началом работ
Работа считается средней сложности. Потребуются базовые навыки работы с электроинструментом и понимание принципов распределения тока. Время выполнения зависит от общего объема кабельных линий. Главным документом здесь выступают правила ПУЭ, которые запрещают объединение нулевого и заземляющего проводников после установки УЗО или вводного автомата.
Подбор необходимых материалов
Я всегда выбираю медные шины с качественным покрытием. Для заземления (PE) и нуля (N) нужны отдельные шины. Чтобы соединение было надежным, использую наконечники НШВИ и провод ПВ-3 соответствующего сечения. Купить всё можно в крупных строительных гипермаркетах или специализированных магазинах электрики.
- Медная шина PE (заземление)
- Медная шина N (ноль)
- Наконечники НШВИ (под сечение провода)
- Провод ПВ-3 (синий для нуля)
- Провод ПВ-3 (желто-зеленый для земли)
- Винты из оцинкованной стали
- Изоляционные прокладки
- Маркировочные бирки
- Крепежные саморезы по металлу
| Материал | Количество | Расход на ед. | Цена за ед. | |
|---|---|---|---|---|
| Шина медная PE | 1 шт. | 1 шт. | 450 руб. | 450 руб. |
| Шина медная N | 1 шт. | 1 шт. | 400 руб. | 400 руб. |
| Наконечники НШВИ | 50 шт. | 1 шт./провод | 5 руб. | 250 руб. |
| Провод ПВ-3 2.5мм | 10 м | по схеме | 60 руб/м | 600 руб. |
| Крепеж/винты | 1 компл. | 1 компл. | 200 руб. | 200 руб. |
Инструментарий для монтажа
Без хорошего инструмента работа превратится в мучение. Отвертки нужны разных размеров для затяжки винтов. Стриппер позволяет быстро снять изоляцию, не повреждая жилу. Пресс-клещи обязательны для обжима наконечников. Мультиметром я проверяю целостность цепи и отсутствие короткого замыкания. Уровень помогает выровнять шины.
- Набор диэлектрических отверток
- Стриппер для зачистки кабеля
- Кримпер (пресс-клещи)
- Цифровой мультиметр
- Строительный уровень
- Бокорезы
- Фонарик с креплением на голову
Организация рабочего пространства
Первым делом обеспечиваю яркое освещение, чтобы видеть каждый винтик. Полностью отключаю общее питание на вводе в дом. Стены и пол застилаю пленкой, чтобы металлическая стружка и обрезки изоляции не въелись в поверхность. Расставляю инструменты так, чтобы они были под рукой.
Подготовка корпуса и разметка
Очищаю внутреннюю часть щита от пыли и остатков монтажной пены. Размечаю места крепления шин, чтобы провода ложились ровно и не перекрещивались. Проверяю, чтобы сам корпус щитка был заземлен. Убеждаюсь, что DIN-рейка установлена жестко и не люфтит.
Технология установки шин по шагам
Соблюдение последовательности гарантирует безопасность всей системы. Я рекомендую выполнять каждый этап внимательно.

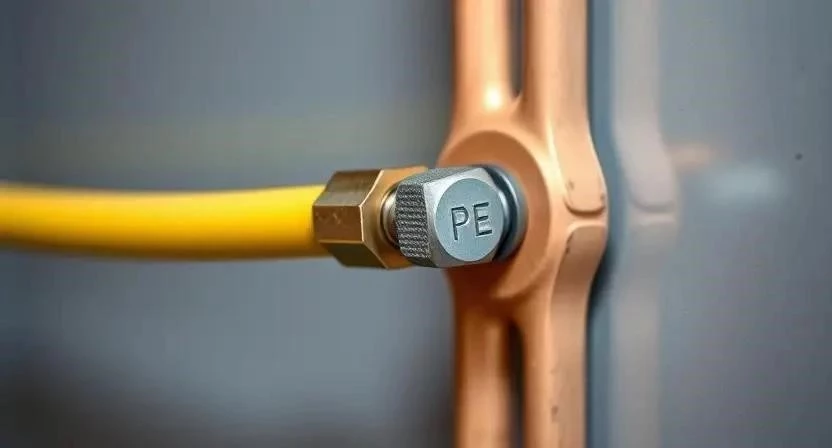

- Выбор и установка шины заземления (PE) на корпус щита (20 мин).
- Установка нулевой шины (N) на DIN-рейку (15 мин).
- Подключение главного заземляющего проводника к шине PE (20 мин).
- Подключение магистрального нулевого провода к шине N (20 мин).

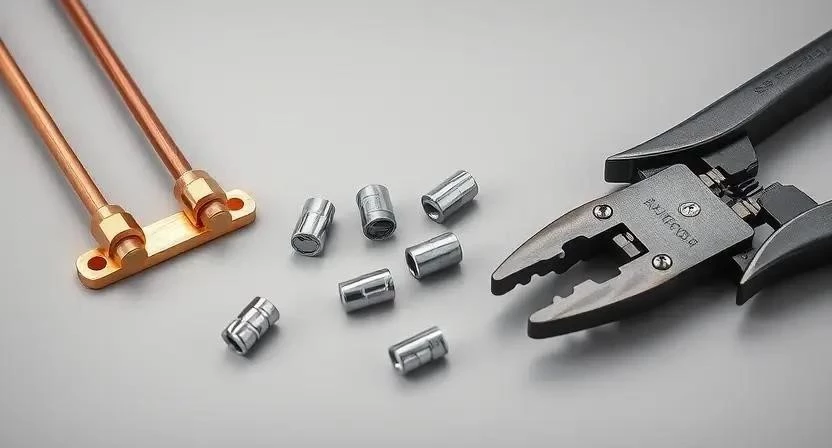

- Подготовка жил проводов и установка наконечников (40 мин).
- Распределение нулевых проводов потребителей по шине N (30 мин).
- Подключение заземляющих проводов потребителей к шине PE (30 мин).
- Протяжка всех винтовых соединений (20 мин).
- Проверка отсутствия короткого замыкания между шинами мультиметром (15 мин).
- Маркировка шин и проводов (20 мин).
- Закрытие щита и проверка фиксации (10 мин).
Однажды я забыл проверить затяжку одного винта на шине N, и через неделю в одной комнате пропал ноль. Теперь я всегда перепроверяю каждое соединение дважды.
Важные технические особенности
Работаю при температуре от +5 до +30 градусов. Высокая влажность ускоряет окисление меди, поэтому использую качественные клеммы. Винты затягиваю с умеренным усилием, чтобы не сорвать резьбу, но обеспечить плотный прижим. Никогда не соединяю медь и алюминий напрямую — только через специальные переходные шайбы. В системе TN-C-S разделение нуля и земли происходит один раз на вводе, а в TN-S они разделены по всей длине.
Ошибки, которых стоит избегать
Главный грех новичка — соединение нуля и земли после вводного автомата. Это может привести к появлению напряжения на корпусах приборов. Также часто используют слишком тонкий провод, который греется под нагрузкой. Плохая затяжка клемм вызывает искрение и пожар. Отсутствие наконечников приводит к перелому жил при затяжке.
Видел объект, где провода просто накрутили под винт без наконечников. Через год жилы начали чернеть от перегрева. Переделал всё на НШВИ — проблема исчезла.
Расчет затрат на монтаж
Стоимость зависит от количества групп в щите. При самостоятельном монтаже плачу только за материалы. Найм мастера добавляет к смете стоимость работы.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 1500 руб. | 1500 руб. | 0 руб. |
| Работа по монтажу | 0 руб. | 3000 руб. | 3000 руб. |
| Расходники | 300 руб. | 300 руб. | 0 руб. |
| Транспорт | 200 руб. | 500 руб. | 300 руб. |
| 2000 руб. | 5300 руб. | 3300 руб. |
| Нагрузка (кВт) | Сечение провода (мм2) | Макс. ток (А) | Применение |
|---|---|---|---|
| До 2.2 | 1.5 | 16 | Освещение |
| До 3.5 | 2.5 | 25 | Розетки |
| До 5.5 | 4.0 | 32 | Мощные приборы |
| До 7.0 | 6.0 | 40 | Электроплиты |
| До 11.0 | 10.0 | 50 | Ввод в щит |
Эксплуатация и обслуживание
Раз в год я рекомендую проверять затяжку винтов, так как металл имеет свойство «усаживаться». Слежу, чтобы в щите не было посторонних запахов или звуков искрения. Качественные медные шины служат десятилетиями при соблюдении нагрузки.
Альтернативные способы подключения

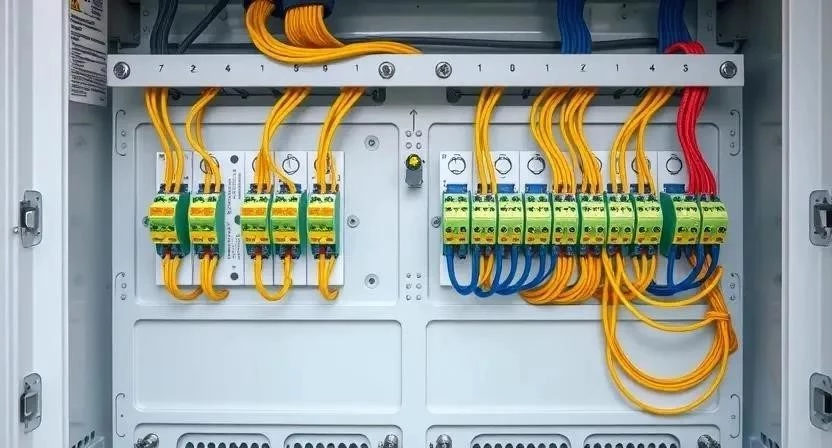

Вместо классических шин можно поставить клеммные блоки. Для компактных щитов отлично подходят модульные шины на DIN-рейку. Существуют разные типы креплений: винтовые и пружинные. Пружинные быстрее в монтаже, но винтовые считаются более надежными для больших токов.
Пробовал ставить пружинные клеммники в маленьком санузле. Монтаж прошел в два раза быстрее, и контакт держится отлично.
Ответы на частые вопросы
- Сечение провода выбираю по самому мощному потребителю в группе, обычно 2.5 мм2.
- Использовать одну шину для нуля и земли категорически нельзя после разделения системы.
- Марку шины выбираю по ГОСТ, предпочитая чистую электротехническую медь.
- В пластиковых щитах шина PE крепится к специальному металлическому основанию или отдельной шине.
- Проверяю контакт мультиметром в режиме «прозвонки» или измерения сопротивления.
- Алюминиевые шины в современных квартирных щитах не использую из-за их хрупкости.
Меры безопасности: При работе обязательно используйте диэлектрические перчатки. Все работы проводятся только при полностью отключенном питании. Перед подачей напряжения проверьте отсутствие случайных перемычек между фазой и шиной заземления. Используйте респиратор при очистке щита от пыли.
