Монтаж электросети 380В требует точного расчета и строгого соблюдения норм безопасности. Ошибка в фазировке может привести к выходу из строя дорогой техники или короткому замыканию. Обычно такие работы занимают от 16 до 24 рабочих часов, а стоимость материалов для среднего частного дома начинается от 15 000 рублей. Правильное подключение трехфазного щита распределения нагрузки гарантирует стабильную работу всех приборов и исключает перегрузку сети.
Особенности подготовки к электромонтажу
Работа с трехфазным током значительно сложнее стандартного однофазного монтажа. Здесь нужно четко понимать принципы работы с фазами и нулем. Я всегда предупреждаю заказчиков: без базовых знаний электротехники и навыков работы с мультиметром за дело лучше не браться. Основная сложность заключается в правильном распределении потребителей, чтобы избежать перекоса фаз.
Время выполнения работ зависит от количества групп света и розеток. В среднем, на сборку и подключение щита уходит 2-3 дня. Оптимально проводить монтаж в светлое время суток, когда есть доступ к технической поддержке или магазинам электротоваров.
Комплектация и расчет материалов
Для сборки качественного щитка я использую только сертифицированные компоненты. Экономия на автоматах или дешевых шинах часто приводит к оплавлению контактов через год эксплуатации. Покупать всё лучше в одном специализированном магазине, чтобы автоматика была из одной серии — тогда модули плотнее прилегают друг к другу на DIN-рейке.

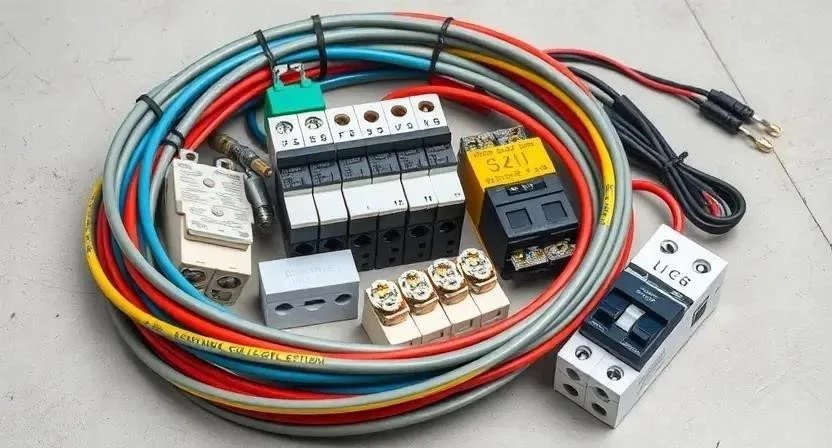

- Трехфазный распределительный щит (корпус)
- Вводной трехполюсный автоматический выключатель
- Групповые однополюсные автоматы
- УЗО (устройства защитного отключения) или диф-автоматы
- Нулевая шина (N) и шина заземления (PE)
- Медный провод ПВ-3 (ПуГВ) разных сечений
- Наконечники НШВИ для многожильного провода
- Маркировочные бирки и кабельные стяжки
Расход кабеля зависит от удаленности потребителей, но внутри щита обычно уходит около 5-10 метров провода разного сечения на разводку.
| Материал | Количество (ср.) | Расход на объект | Цена за ед. (руб) | |
|---|---|---|---|---|
| Щит на 36 модулей | 1 шт. | 1 шт. | 3 500 | 3 500 |
| Вводной автомат 3P | 1 шт. | 1 шт. | 1 800 | 1 800 |
| Автоматы 1P (16А) | 10 шт. | по группам | 350 | 3 500 |
| УЗО 4-полюсное | 1 шт. | 1 шт. | 2 200 | 2 200 |
| Шины DIN-рейка | 2 шт. | 2 шт. | 400 | 800 |
Инструментарий для монтажа
Качественный инструмент сокращает время работы в два раза и бережет нервы. Я не рекомендую использовать дешевые отвертки с мягким шлицем — они слизывают грани винтов на автоматах, и потом затянуть контакт становится невозможно. Стриппер позволяет снимать изоляцию за секунду, не повреждая жилу провода.

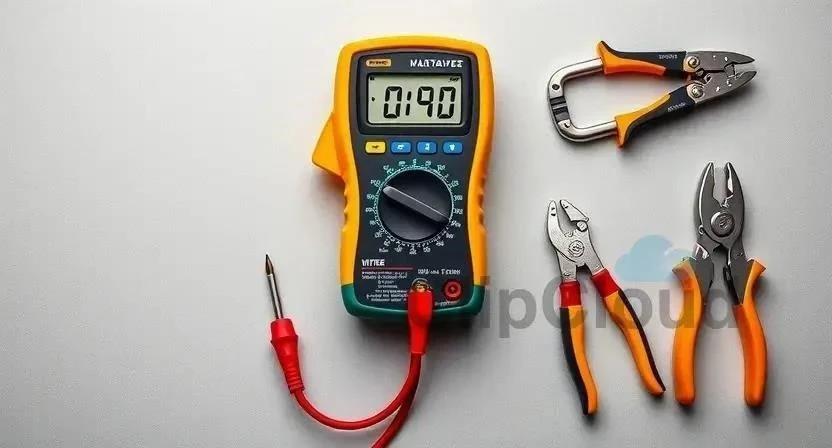

- Мультиметр — проверка напряжения и прозвонка цепей
- Индикатор напряжения — поиск фазы
- Стриппер — быстрая зачистка кабеля
- Кримпер (пресс-клещи) — обжим наконечников НШВИ
- Набор диэлектрических отверток — затяжка клемм
- Пассатижи и бокорезы — резка и гнутье провода
- Строительный уровень — ровная установка корпуса
- Фонарь налобный — освещение внутри щита
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена (руб) |
|---|---|---|---|
| Мультиметр | Замер напряжения, фазировка | Обязательно | 1 500 — 5 000 |
| Кримпер | Обжим наконечников | Обязательно | 1 200 — 3 000 |
| Стриппер | Снятие изоляции | Желательно | 800 — 2 000 |
| Индикатор | Определение фазы | Обязательно | 300 — 700 |
| Уровень | Выравнивание щита | Обязательно | 500 — 1 500 |
Организация рабочего пространства
Перед началом работ необходимо полностью освободить зону вокруг места установки щита. Я всегда убираю всё лишнее в радиусе двух метров, чтобы не споткнуться и иметь свободный доступ к лестнице. Поверхности пола застилаю плотным картоном или пленкой — металлическая стружка от сверления или обрезки проводов потом очень трудно вычищать из щелей пола.
Освещение должно быть ярким. Обычного света в комнате часто не хватает, поэтому я использую мощный прожектор. Весь строительный мусор выношу сразу, чтобы под ногами не было лишнего хлама, который может помешать при работе с током.
Монтаж корпуса и подготовка ввода
Корпус щита крепится строго по уровню. Если щит будет висеть криво, это не только выглядит плохо, но и может привести к перекосу кабельных вводов, что затруднит затяжку клемм. Я сначала прикладываю щит к стене, размечаю отверстия, затем сверлю их и фиксирую корпус дюбелями.
Место установки очищаю от пыли и остатков штукатурки. Проверяю надежность крепления, слегка покачав корпус. Вводные кабели завожу через специальные сальники или отверстия в нижней части щита. Важно, чтобы кабель не был натянут как струна — оставляю небольшой запас (петлю) для удобства возможного переезда автоматов на DIN-рейке.

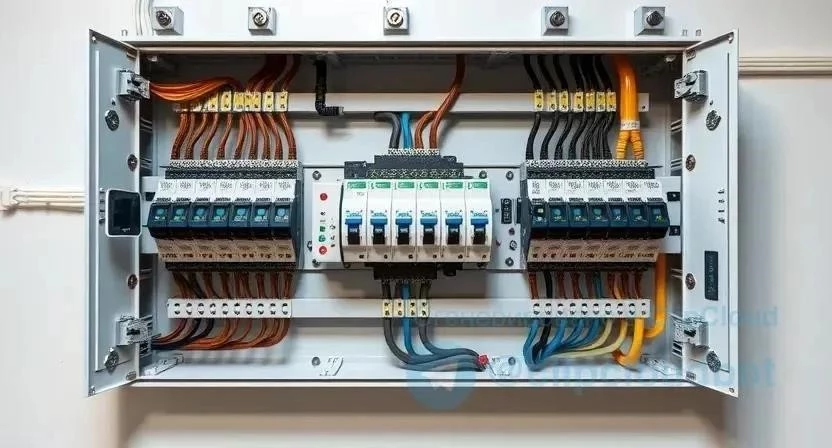

Пошаговый процесс подключения
Соблюдение последовательности действий исключает ошибки в схеме. Я выполняю монтаж по следующему алгоритму:
- Установка вводного автомата (1 час). Монтирую трехполюсный автомат на DIN-рейку. Подключаю к нему фазные жилы от счетчика.
- Монтаж шин (1 час). Устанавливаю нулевую (N) и земляную (PE) шины. Земляной провод подключаю напрямую, минуя все автоматы.
- Распределение фаз по группам (3 часа). Распределяю однофазных потребителей по трем фазам. Стараюсь сделать так, чтобы суммарная мощность на каждой фазе была примерно одинаковой.
- Установка УЗО (2 часа). Монтирую устройства защитного отключения для влажных зон (ванная, кухня) и уличных розеток.

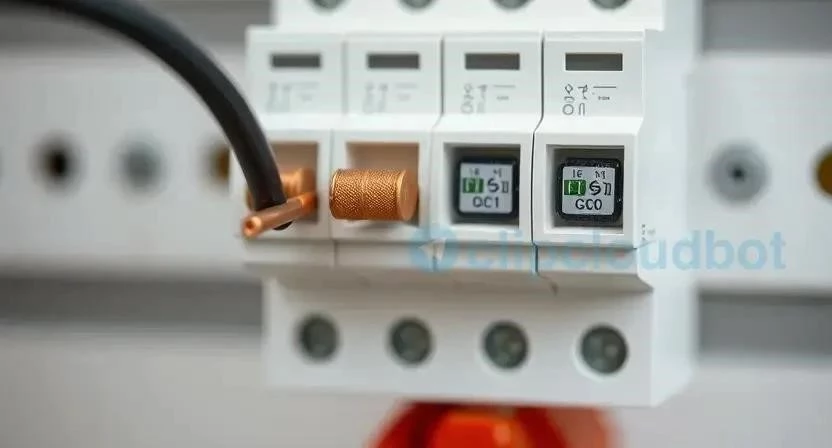

- Подключение отходящих линий (4 часа). Зачищаю концы проводов, обжимаю их наконечниками НШВИ и зажимаю в клеммах групповых автоматов.
- Маркировка (1 час). Каждый провод подписываю биркой (например, «Розетки кухня», «Свет зал»). Без этого через год вы сами не вспомните, какой автомат что выключает.
- Проверка соединений (1 час). Прохожусь по всем винтам и еще раз затягиваю их. Плохой контакт — главная причина пожаров.
- Первый запуск (1 час). Включаю вводной автомат, измеряю напряжение между фазами и фаза-ноль с помощью мультиметра.
| Этап работ | Время | Особенности |
|---|---|---|
| Монтаж корпуса | 1.5 ч | Строго по уровню |
| Сборка автоматики | 4 ч | Соблюдение схемы |
| Разводка проводов | 5 ч | Использование НШВИ |
| Маркировка и проверка | 2 ч | Протяжка всех контактов |
| Тестирование | 1 ч | Замер напряжения |
Технические нюансы и тонкости
Температура в месте установки щита должна быть стабильной. Если щит стоит в неотапливаемом гараже, использую корпус с повышенным классом защиты IP. Влажность также играет роль: в сырых помещениях обязательно ставлю влагостойкий пластиковый корпус.
Я заметил, что многие новички пренебрегают совместимостью брендов. Лучше использовать автоматику одного производителя, так как шины-гребенки от одного бренда могут не подойти к автоматам другого. Особое внимание уделяю проверке на перекос фаз. Если на одной фазе висит мощный котел, а на других только лампочки, напряжение может «гулять», что опасно для техники.
Пример из опыта: Однажды я приехал на объект, где фазы распределили «на глаз». В итоге на одной линии было 250В, а на другой 190В. Пришлось полностью перераспределять нагрузку, чтобы стабилизировать сеть.
Типичные ошибки при монтаже
Самая частая ошибка — неправильный выбор сечения кабеля. Если поставить слишком тонкий провод на мощную линию, он начнет греться, что приведет к расплавлению изоляции. Также часто забывают про заземление, надеясь на «старый добрый ноль», что категорически запрещено.
Плохая затяжка клемм приводит к искрению. Я видел щитки, где винты были закручены «от руки» без инструмента — такие контакты выгорают за пару месяцев. Еще одна проблема — отсутствие УЗО в мокрых зонах, что создает прямую угрозу жизни.
- Использование алюминиевого провода вместе с медным без специальных клеммников.
- Слишком большое количество потребителей на одном автомате.
- Отсутствие маркировки проводов внутри щита.
- Монтаж УЗО после групповых автоматов (в некоторых схемах это ошибка).
- Игнорирование проверки фазировки перед подачей питания.
- Использование слишком тонких перемычек между фазами.
- Установка щита слишком высоко или низко (неудобство эксплуатации).
Пример из опыта: Столкнулся со случаем, когда мастер не использовал наконечники НШВИ на многожильном проводе. Жилы разлохматились, часть их осталась вне зажима. Результат — локальный перегрев и оплавление корпуса автомата.
Расчет затрат на электромонтаж
Стоимость работ зависит от сложности схемы и количества групп. При самостоятельном монтаже вы экономите на оплате услуг мастера, но берете на себя все риски. Я рекомендую нанимать специалиста хотя бы для финальной проверки и первого запуска.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (средние) | 18 000 | 18 000 | 0 |
| Работа по монтажу | 0 | 7 000 — 12 000 | 7 000 — 12 000 |
| Расходники (стяжки, бирки) | 500 | 500 | 0 |
| 18 500 | 25 500 — 30 500 | 7 000 — 12 000 |
Эксплуатация и обслуживание
После завершения работ щит не стоит забрасывать. Я рекомендую проводить ревизию раз в год. Основная задача — проверка затяжки всех винтовых соединений. Со временем из-за температурных расширений металл «усаживается», и контакт может ослабнуть.
Срок службы качественных автоматов составляет 10-15 лет, но при частых срабатываниях (перегрузках) их ресурс сокращается. Если автомат начал «трещать» или греться — его нужно менять немедленно. Правила эксплуатации просты: не перегружайте одну фазу и не используйте переходники-тройники для мощной техники.
Варианты исполнения щитов
Существуют встраиваемые и накладные щиты. Встраиваемые выглядят эстетичнее, так как прячутся в стену, но требуют штробления и более сложного монтажа. Накладные варианты проще установить, и их легче расширить в будущем, добавив дополнительные модули.
Сейчас популярны модульные системы, которые позволяют собирать щит как конструктор. Для продвинутых пользователей существуют решения по автоматизации нагрузки (умные реле), которые сами переключают потребителей между фазами при перегрузке одной из них.
Ответы на частые вопросы
Что делать при перекосе фаз?
Нужно перераспределить мощные потребители. Перенесите часть приборов с перегруженной фазы на ту, где нагрузка минимальна.
Можно ли использовать один ноль на все фазы?
Да, в трехфазных сетях используется общий нулевой провод, но его сечение должно быть рассчитано с учетом всех токов.
Как выбрать номинал вводного автомата?
Номинал подбирается исходя из выделенной мощности на дом и сечения вводного кабеля. Обычно это 16А, 25А или 32А.
Зачем нужны наконечники НШВИ?
Они предотвращают раздавливание многожильного провода винтом автомата и обеспечивают максимальную площадь контакта.
Можно ли ставить УЗО вместо автомата?
Нет, это разные устройства. Автомат защищает кабель от перегрузки, а УЗО — человека от удара током.
Как проверить фазировку?
С помощью мультиметра замеряется напряжение между фазами (должно быть около 380-400В) и между фазой и нулем (около 220-230В).
Что будет, если перепутать фазу и ноль?
Это крайне опасно. На корпусах приборов может появиться напряжение, что приведет к поражению током при прикосновении.
Меры безопасности:
При работе с электрощитом обязательно используйте диэлектрические перчатки и инструмент с изолированными ручками. Перед началом любых работ убедитесь, что вводной автомат выключен, а напряжение на шинах отсутствует (проверьте индикатором). Никогда не работайте в одиночку — рядом должен быть человек, способный обесточить сеть или вызвать помощь. При работе с химией (очистители контактов) обеспечьте проветривание помещения.
Пример из опыта: Однажды я столкнулся с тем, что заказчик решил «поправить» схему самостоятельно, когда щит был под напряжением. К счастью, он задел только изоляцию, но этот случай еще раз доказал мне: безопасность превыше всего. Теперь я всегда пломбирую вводные клеммы до полной проверки системы.
