Монтаж вводного автомата системы электропитания

Монтаж системы электропитания начинается с установки главного защитного устройства. Правильно выбрать номинал вводного автомата и где установить его — критическая задача для обеспечения пожарной безопасности всего здания. Обычно такая работа занимает от 4 до 6 часов. Стоимость базового комплекта оборудования варьируется от 3 000 до 10 000 рублей. От точности расчетов зависит, сгорит ли проводка при перегрузке или вовремя сработает защита.

Базовые требования и подготовка

Сложность данных работ оценивается как средняя. Для успешного монтажа требуются базовые навыки электрика и строгое соблюдение правил ПУЭ. Я всегда рекомендую начинать с изучения схемы электроснабжения, чтобы не допустить ошибок в селективности. Замена устройства необходима, если старый аппарат начал часто срабатывать без видимых причин, появился запах гари или корпус пластика пожелтел от перегрева.

Комплектация для монтажа

Для качественной сборки щитка потребуется определенный набор компонентов. Я подбираю материалы с запасом, чтобы не бегать в магазин дважды.

• Автоматический выключатель (согласно расчетному номиналу) — 1 шт.
• DIN-рейка (стандартная ширина) — 1 метр.
• Клеммники соединительные — 4-6 шт.
• Кабельные наконечники НШВИ (под сечение кабеля) — 10 шт.
• Гофрированная труба ПВХ (для защиты ввода) — 2-3 метра.
• Маркировочные бирки для кабелей — 1 комплект.
• Изолента или термоусадка — 1 рулон.
• Крепежные саморезы и дюбели по бетону — 1 упаковка.

Покупать комплектующие лучше в специализированных электротехнических магазинах, избегая рынков. Бренды вроде ABB или Schneider Electric стоят дороже, но работают надежнее, чем бюджетный IEK.

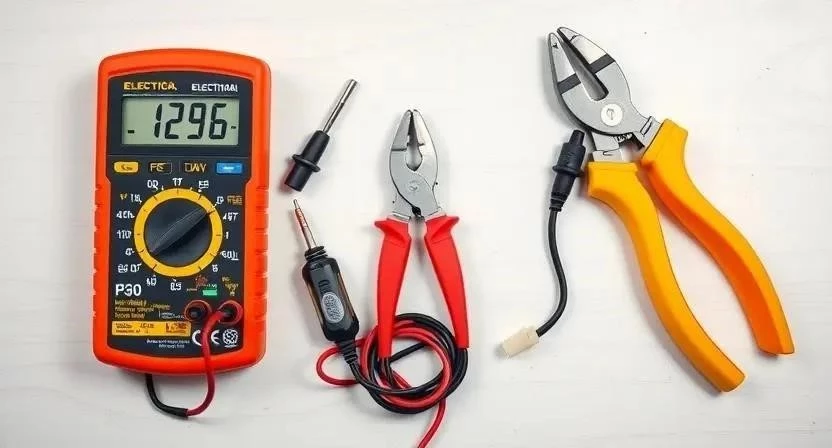

Инструментарий электрика

Без правильного инструмента работа превратится в мучение. Я использую профессиональный стриппер, так как зачистка изоляции ножом часто приводит к повреждению жилы, что в будущем вызывает нагрев контакта.

Организация рабочего пространства

Место под электрощит выбирается в сухом, доступном помещении. Обычно это прихожая или технический коридор. Важно обеспечить свободный доступ к устройству для экстренного отключения. Перед началом работ я очищаю стену от пыли и мусора. Окружающие поверхности застилаю пленкой, чтобы бетонная крошка от сверления не испортила отделку.

Разметка и работа с кабелем

Процесс начинается с точной разметки места установки корпуса. Я использую уровень, чтобы щит не висел криво, так как это портит весь вид интерьера. После сверления отверстий проверяю вводной кабель на целостность с помощью мультиметра. Жилы зачищаются строго по длине клеммы автомата, чтобы оголенный провод не торчал наружу, создавая риск короткого замыкания.

Процесс установки по этапам

Монтаж требует последовательности. Я однажды недотянул винт на клемме, и через месяц заметил характерный запах паленого пластика — с тех пор затяжку проверяю дважды.

1. Расчет мощности (30 мин). Считаю сумму всех потребителей в доме, добавляя 20% запаса.
2. Подбор номинала (15 мин). Определяю ток в Амперах, исходя из общей мощности и сечения кабеля.
3. Выбор расцепителя (10 мин). Выбираю характеристику (B для освещения, C для розеток, D для мощных моторов).

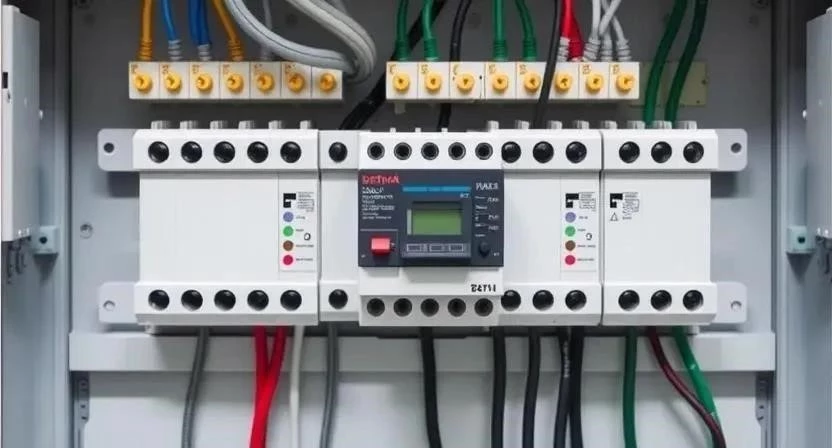

4. Монтаж щита (60 мин). Креплю корпус к стене, выравнивая его по уровню.
5. Установка модуля (15 мин). Защелкиваю автомат на DIN-рейку до характерного щелчка.
6. Подключение ввода (30 мин). Соединяю фазу и ноль с верхними клеммами устройства.
7. Разводка линий (60 мин). Подключаю отходящие группы к нижним клеммам или шинам.
8. Затяжка контактов (20 мин). Проверяю каждый винт отверткой с усилием.
9. Тестирование (30 мин). Подаю напряжение и проверяю работу под нагрузкой.

При выборе характеристики расцепителя ориентируйтесь на следующие параметры:

• Тип B: срабатывает при 3-5 кратном токе, подходит для длинных линий и освещения.
• Тип C: срабатывает при 5-10 кратном токе, универсальный вариант для квартир.
• Тип D: срабатывает при 10-20 кратном токе, для оборудования с огромными пусковыми токами.
• Чувствительность: зависит от температуры среды.
• Время срабатывания: мгновенно при КЗ, с задержкой при перегрузке.
• Механический износ: количество циклов включения/выключения.
• Номинальное напряжение: обычно 230В для однофазных сетей.

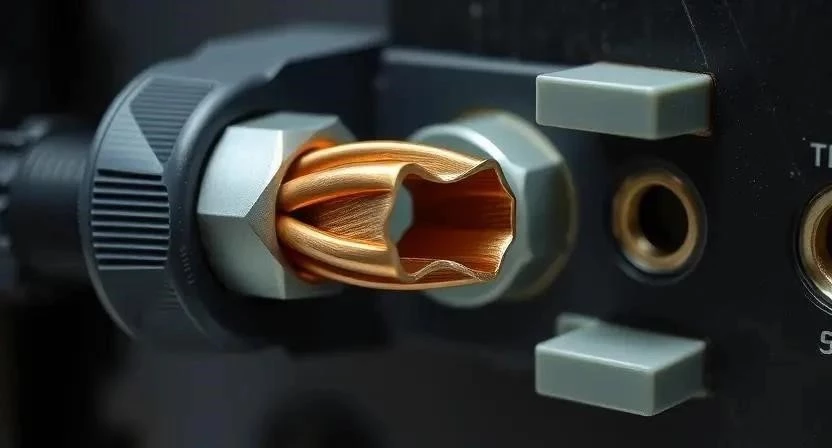

Лайфхак мастера: Я всегда использую наконечники НШВИ, так как голый многожильный провод в клемме — это путь к пожару. Это гарантирует качественную адгезию контакта и исключает разлохмачивание жил.

Технические тонкости

Температура воздуха в помещении влияет на порог срабатывания защиты. В очень жарких условиях автомат может выбивать раньше времени. Если установка происходит на улице, я использую герметик для заделки ввода кабеля. Время полного высыхания герметика составляет 24 часа, до этого момента щиток лучше не эксплуатировать на полную мощность. Сечение вводного кабеля должно быть строго согласовано с номиналом автомата: например, для 25А использую медь 4 мм².

Типичные промахи новичков

Самая опасная ошибка — установка автомата с номиналом выше, чем может выдержать кабель. Помню, как новичок-сосед поставил 50А на тонкий кабель 2.5 мм², и я вовремя его остановил, иначе стена бы вспыхнула. Также часто забывают про селективность, когда вводной автомат имеет тот же номинал, что и групповые, из-за чего при любой проблеме вырубается весь дом.

Основные ошибки при монтаже:

1. Несоответствие номинала устройства сечению провода.
2. Слабая затяжка винтовых соединений (искрение).
3. Монтаж в сырых помещениях без защиты IP.
4. Отсутствие заземления на металлическом корпусе щита.
5. Использование алюминиевых проводов с медными клеммами без переходников.
6. Игнорирование маркировки фаз.
7. Установка слишком дешевых модулей без сертификации.

Финансовая сторона вопроса

Стоимость зависит от бренда оборудования и сложности прокладки кабеля. Я сам столкнулся с тем, что дешевые китайские автоматы срабатывают хаотично, поэтому перешел на Schneider Electric, хотя переплатил в два раза.

Эксплуатация и обслуживание

После завершения работ устройство требует периодического внимания. Я рекомендую раз в год проверять затяжку всех контактов, так как металл «плывет» от циклов нагрева и охлаждения. Визуально осматривайте корпус на предмет оплавления или изменения цвета пластика. Средний срок службы качественного вводного автомата составляет 10-15 лет, после чего его стоит заменить превентивно.

Другие способы защиты

В некоторых случаях вместо обычного автомата используют рубильники, если нужно полное физическое разъединение цепи. Для защиты людей от удара током я ставлю дифференциальные автоматы или УЗО сразу после ввода. Модульные системы позволяют легко расширять щиток, добавляя новые модули защиты по мере появления новой техники в доме.

Ответы на частые вопросы

Можно ли ставить автомат большего номинала, чем разрешено энергосбытом?
Нет, это нарушение договора. Кроме того, кабель на линии электропередач может не выдержать такую нагрузку, и защита сработает на стороне трансформатора.

Чем отличается автомат B от C?
Тип B более чувствителен и срабатывает быстрее, тип C — стандарт для бытовых сетей с умеренными пусковыми токами.

Что делать, если автомат постоянно выбивает?
Проверить суммарную мощность включенных приборов или вызвать электрика для поиска короткого замыкания в сети.

Нужно ли ставить УЗО после вводного автомата?
Да, это обязательно для защиты людей от утечек тока и предотвращения поражения электричеством.

Как влияет длина кабеля на выбор автомата?
На очень длинных линиях падает напряжение, что может потребовать использования более чувствительных расцепителей (тип B).

Можно ли ставить вводной автомат в пластиковом или металлическом щитке?
Можно в обоих, но металлический щиток обязательно должен быть заземлен.

Как часто нужно менять вводной автомат?
Раз в 10-15 лет или при появлении признаков износа и перегрева.

Меры безопасности: Все работы проводятся строго при полном отключении питания! Используйте диэлектрические перчатки и защитные очки. При работе с химией (герметиками) обеспечьте проветривание. Никогда не касайтесь оголенных проводов без проверки отсутствия напряжения мультиметром.
