Сборка распределительного щита требует создания максимально надежных электрических соединений. Использование многожильного кабеля без специальной подготовки приводит к раздавливанию медных волокон зажимным винтом, что резко снижает площадь контакта и вызывает нагрев. Наконечники ншви для электрощита: инструкция по выбору и обжиму поможет избежать таких проблем. Монтаж одного соединения занимает около 5-7 минут, но эта инвестиция времени исключает риск короткого замыкания или пожара из-за окисления меди. Правильный подход к обжиму гарантирует стабильную работу всей сети дома.
Особенности выбора провода для щитка

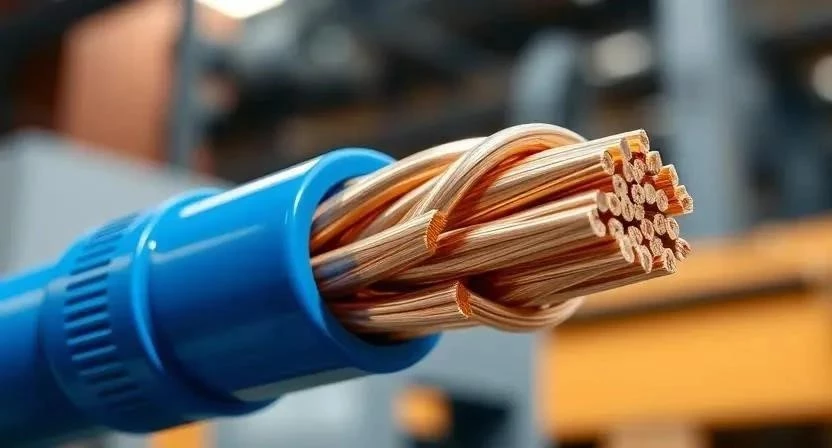

Перед началом работ важно понимать разницу между типами кабелей. Одножильный провод (например, ПВ-1) жесткий, он легко фиксируется в клемме автомата. Многожильный провод (ПВ-3) гораздо гибче, с ним проще работать при укладке в тесном щите, но зажимать его «голым» опасно. Винт просто перерезает часть тонких жилок, а остальные расплющиваются, создавая неплотный контакт.
Я однажды разбирал щиток, собранный дилетантом: многожильный провод был просто закручен в жгут. В итоге винт прорезал медь, и контакт начал искрить, что привело к оплавлению изоляции автомата.
Подбор подходящих наконечников

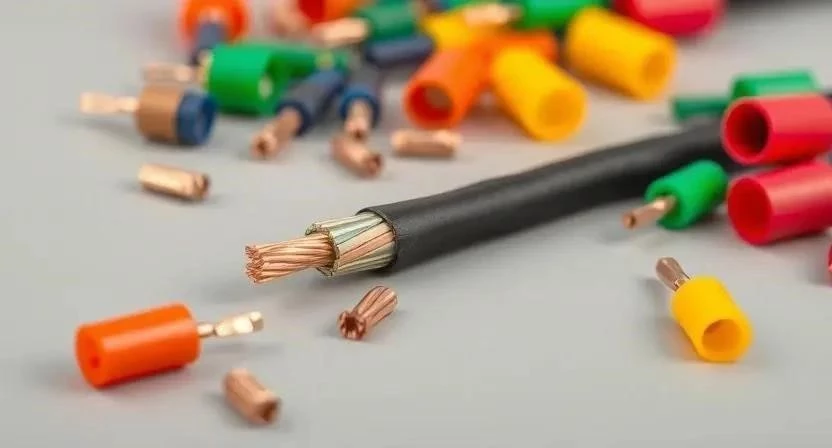

Для каждого сечения кабеля предусмотрен свой размер наконечника. Ошибка в подборе приведет либо к тому, что провод будет выпадать, либо наконечник просто не налезет на жилу. Количество НШВИ рассчитывается исходя из числа автоматов и шин: на один двухполюсный автомат обычно уходит 4 штуки (вход и выход).
- НШВИ 0.5 мм² — для сигнальных цепей и слаботочки
- НШВИ 1.5 мм² — стандарт для освещения
- НШВИ 2.5 мм² — основной размер для розеточных групп
- НШВИ 4 мм² — для мощных линий (кондиционеры, плиты)
- НШВИ 6 мм² — для ввода в щит и мощных потребителей
- НШВИ 10 мм² — для магистральных линий
- НШВИ 16 мм² — для ввода в квартиру/дом
- НШВИ 25 мм² — для больших распределительных узлов
| Сечение провода (мм²) | Маркировка наконечника | Типичное применение | Рекомендуемый цвет (стандарт) |
|---|---|---|---|
| 0.5 | НШВИ 0.5 | Кнопки, датчики | Белый/Серый |
| 1.5 | НШВИ 1.5 | Освещение | Черный |
| 2.5 | НШВИ 2.5 | Розетки | Синий |
| 4 | НШВИ 4 | Мощная техника | Желтый |
| 6 | НШВИ 6 | Вводной автомат | Красный |
Инструментарий для качественного обжима

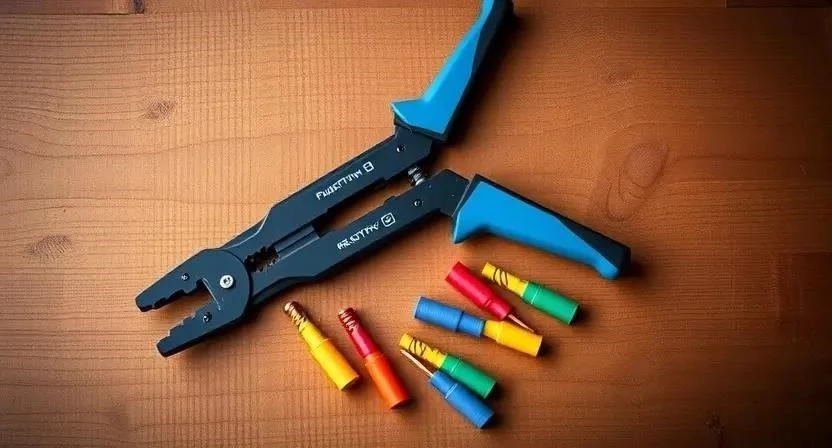

Для работы потребуется специализированный инструмент. Обычные плоскогубцы не создают нужного давления и формы, что делает соединение ненадежным. Кримпер (пресс-клещи) формирует квадратный или шестигранный профиль, который идеально прилегает к плоскости зажимного винта.
- Кримпер для НШВИ (с самовозвратом)
- Стриппер для зачистки изоляции
- Набор диэлектрических отверток (PH, PZ, плоские)
- Индикаторная отвертка или мультиметр
- Фонарик с направленным светом
- Бокорезы или кусачки
- Маркер для подписи линий
- Набор наконечников разных сечений
| Параметр | Бюджетный кримпер | Профессиональный инструмент |
|---|---|---|
| Тип обжима | Простой зажим | Степенчатый/Квадратный |
| Материал ручек | Тонкий пластик | Эргономичный двухкомпонентный |
| Срок службы | 1-2 щита | Многолетний (тысячи циклов) |
| Точность профиля | Средняя | Высокая (по ГОСТу) |
| Цена | Низкая | Высокая |
Организация рабочего пространства
Монтаж электрощита требует строгого соблюдения техники безопасности. Первым делом я полностью отключаю питание на вводе и проверяю отсутствие напряжения индикатором. Рабочее место должно быть освещено ярким светом, чтобы видеть цвет изоляции и глубину зачистки. Все инструменты раскладываю на столе, чтобы не искать их в процессе работы, так как лишние движения в щитке могут привести к случайному повреждению проводов.
Правильная зачистка жил
Подготовка провода — критический этап. Зачистка изоляции должна быть ровной, без надрезов медных волокон. Если стриппер повреждает хотя бы одну жилку, сечение провода уменьшается, и в этом месте возникает точка перегрева. Длина зачистки должна строго соответствовать глубине металлической части наконечника: провод должен заходить до упора в пластиковый воротник, но не торчать из него.
Технология монтажа НШВИ по шагам
Процесс обжима требует аккуратности и последовательности. Я всегда следую этому алгоритму, чтобы не допустить брака в сборке.
- Подбор наконечника под конкретное сечение жилы (1 мин).
- Зачистка изоляции стриппером на длину 8-10 мм (зависит от модели НШВИ) (1 мин).
- Вставка многожильного провода в наконечник до упора в пластиковую часть (30 сек).
- Выбор соответствующего гнезда в кримпере, отмеченного цифрой сечения (30 сек).
- Обжим: полное смыкание ручек кримпера до щелчка или фиксации (30 сек).
- Контрольная проверка: резкий рывок наконечника рукой, чтобы убедиться в прочности (30 сек).

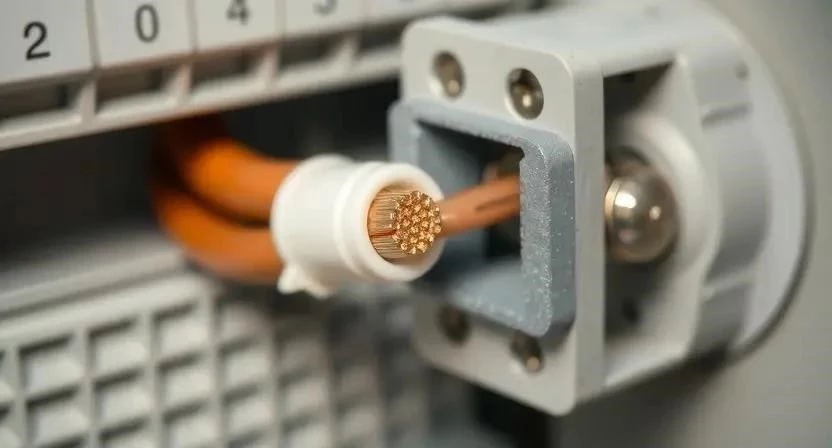

- Вставка готового наконечника в клемму автоматического выключателя (1 мин).
- Затяжка винта с умеренным усилием (не перетягивать, чтобы не сорвать резьбу) (1 мин).
- Финальная проверка фиксации провода в клемме (30 сек).
- Маркировка провода с помощью специального принтера или маркера (2 мин).
Я заметил, что многие новички забывают про «тест на рывок». Это грубая ошибка. Если наконечник вылетит при легком усилии, значит, вы выбрали неправильное гнездо в кримпере или плохо зачистили провод.
Технические тонкости эксплуатации
Важно соблюдать баланс при затяжке винта. Недотяжка ведет к искрению и окислению меди, а перетяжка может деформировать наконечник или повредить резьбу клеммы. Наконечники НШВИ обычно изготавливаются из луженой меди, что обеспечивает отличную совместимость с клеммами большинства современных автоматов. Температурный режим эксплуатации стандартных изделий составляет до +105°C, что достаточно для бытовых сетей, если не допускать перегрузок.
Типичные промахи при сборке
Даже опытные мастера иногда ошибаются. Вот список того, что категорически нельзя делать при работе с НШВИ:
- Использование пассатижей вместо кримпера (создается овальный, неплотный зажим).
- Слишком длинная зачистка, при которой голый провод остается снаружи наконечника.
- Подбор наконечника «на глаз» (например, использование 2.5 мм² для провода 1.5 мм²).
- Пережим жилы при зачистке, что ведет к ломкости меди.
- Игнорирование проверки затяжки после окончательной укладки проводов в щите.
Финансовая сторона вопроса
Стоимость материалов для обжима невелика по сравнению с общей сметой щита, но экономия на инструменте часто выходит боком. Профессиональный кримпер стоит дороже, но окупается за счет скорости и надежности соединений.
| Статья расходов | Бюджетный вариант (руб) | Профессиональный вариант (руб) |
|---|---|---|
| Набор НШВИ (смешанный) | 300 — 500 | 800 — 1200 |
| Кримпер | 600 — 1200 | 3500 — 7000 |
| Стриппер | 400 — 800 | 1500 — 3000 |
| 1300 — 2500 | 5800 — 12200 |
| Метод зажима | Надежность | Риск перегрева | Сложность монтажа |
|---|---|---|---|
| Многожил + НШВИ | Высокая | Низкий | Средняя |
| Одножил (ПВ-1) | Высокая | Низкий | Низкая |
| Многожил без НШВИ | Низкая | Высокий | Очень низкая |
Если заказывать монтаж у электрика, стоимость работы по обжиму обычно включена в цену установки одного автомата. Самостоятельное выполнение позволяет сэкономить от 500 до 2000 рублей на каждом модуле, при условии наличия своего инструмента.
Обслуживание контактов со временем
Электрика — это не «сделал и забыл». Через полгода после первого запуска системы я рекомендую провести ревизию щитка. Из-за температурных расширений и сжатий (нагрев при нагрузке и остывание) винты могут немного ослабнуть. Нужно аккуратно подтянуть все клеммы. Признаком проблемы является потемнение изоляции вокруг наконечника или характерный треск при работе мощных приборов.
Сравнение с другими методами фиксации
Некоторые мастера используют оловянное лужение концов многожильного провода. Я считаю этот метод ошибочным для зажимных клемм. При затягивании винта припой «течет» (деформируется), и со временем контакт ослабевает. Одножильный провод ПВ-1 надежен, но он очень жесткий, что затрудняет аккуратную укладку в малых щитках. НШВИ объединяет в себе гибкость ПВ-3 и надежность фиксации ПВ-1.
Однажды я переделывал щит, где все концы были залужены. Спустя два года эксплуатации обнаружил, что в трех автоматах контакты стали рыхлыми, и винты просто прокручивались в мягком припое.
Ответы на частые вопросы
Можно ли обжимать НШВИ обычными пассатижами?
Категорически нет. Пассатижи сплющивают наконечник с одной стороны, создавая неплотный контакт. Только кримпер обеспечивает правильную геометрию обжима.
Что будет, если использовать наконечник большего сечения?
Провод будет болтаться внутри гильзы, и обжим не создаст нужного давления. Контакт будет нестабильным, что приведет к искрению.
Нужно ли лудить провод перед обжимом?
Нет, это лишняя операция, которая только ухудшит качество соединения. НШВИ рассчитан на работу с «голой» медью.
Какой кримпер лучше выбрать для домашнего использования?
Оптимальным будет инструмент с храповым механизмом (самовозвратом). Он гарантирует, что вы полностью сожмете клещи, прежде чем они откроются.
Можно ли использовать НШВИ для алюминиевых проводов?
Нет, НШВИ предназначены только для меди. Для алюминия используются другие типы наконечников, так как металлы имеют разные коэффициенты расширения и склонны к электрохимической коррозии при прямом контакте.
Как понять, что наконечник обжат правильно?
После обжима наконечник должен сидеть плотно, не вращаться и не вытягиваться при умеренном рывке. Форма обжима должна быть равномерной по всему периметру.
Влияет ли цвет наконечника на его свойства?
Технически цвет не влияет на проводимость, но он служит важным маркером для мастера, позволяя быстро определить сечение провода без использования измерительных приборов.
