Перенос электрощитка в квартире и доме

Перепланировка жилья часто приводит к тому, что старый распределительный узел оказывается в шкафу или за дверью. Перенос электрощитка в квартире и доме — задача трудоемкая, требующая полного отключения питания на 1-2 дня и затрат от 15 до 50 тысяч рублей. Правильный монтаж гарантирует безопасность всей сети. Это позволяет сделать электрику эстетичной и удобной.

Зачем перемещать электрощит и что это дает

При изменении конфигурации комнат старый щиток часто мешает расстановке мебели или портит вид интерьера. Перенос узла управления позволяет сгруппировать линии более логично. Я считаю, что безопасная электрика начинается с доступного доступа к автоматам. В итоге владелец получает эстетичный вид стен и уверенность в надежности соединений.

Технические требования и подготовка

Работа требует базовых навыков электромонтажа и понимания принципов работы с фазой, нулем и заземлением. Оценить сложность можно по количеству линий: чем их больше, тем сложнее будет маркировка. На выполнение всех этапов обычно уходит от 16 до 30 рабочих часов. Отключать питание лучше в будний день, чтобы в случае проблем с общедомовым вводом быстро вызвать электрика из УК.

Комплектация материалов

Для качественного монтажа я всегда подбираю материалы с запасом 10-15%. Важно использовать кабель с индексом «нг» (не поддерживающий горение).

• Новый корпус щитка (встраиваемый или накладной)
• Кабель ВВГнг-LS сечением 2.5 мм² (для розеток)
• Кабель ВВГнг-LS сечением 1.5 мм² (для освещения)
• Гофрированная труба ПВХ (диаметром 16 или 20 мм)
• Подрозетники для распределительных коробок
• Клеммники Wago или винтовые зажимы
• Маркировочные бирки для кабелей
• Дюбель-гвозди и саморезы
• Монтажная пена или алебастр для фиксации щитка

Таблица 1. Расход материалов и примерные цены

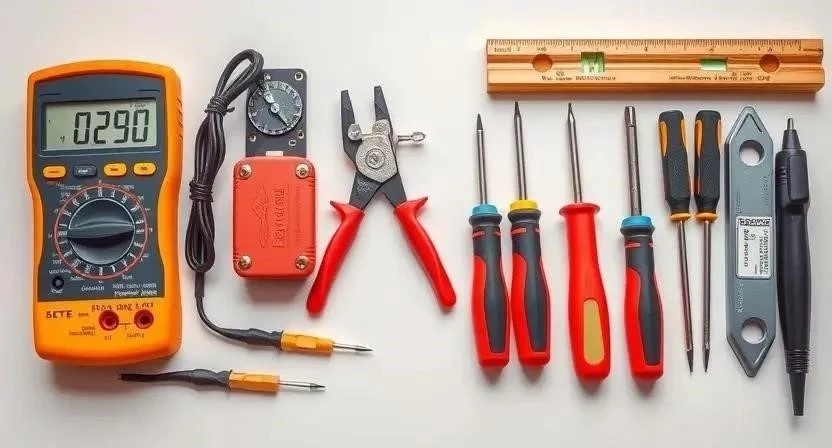

Инструментарий для работ

Использование профессионального инструмента сокращает время работы вдвое. Дорогое оборудование, например штроборез, выгоднее взять в аренду на сутки, чем покупать для одного объекта.

• Перфоратор с буром по бетону
• Штроборез с пылесосом
• Стриппер для зачистки изоляции
• Набор диэлектрических отверток
• Мультиметр для проверки напряжения
• Строительный уровень (60 см)
• Строительный пылесос
• Пассатижи и кусачки

Таблица 2. Назначение инструментов

Организация рабочего пространства

Перед началом работ я полностью освобождаю зону вокруг старого и нового места установки. Мебель отодвигаю к центру комнаты. Пол и оставшиеся вещи накрываю плотной полиэтиленовой пленкой. Штробление создает огромное количество мелкой бетонной пыли, которая проникает везде. Заранее готовлю плотные мешки для выноса строительного мусора, чтобы не забивать общие коридоры.

Подготовка стен к монтажу

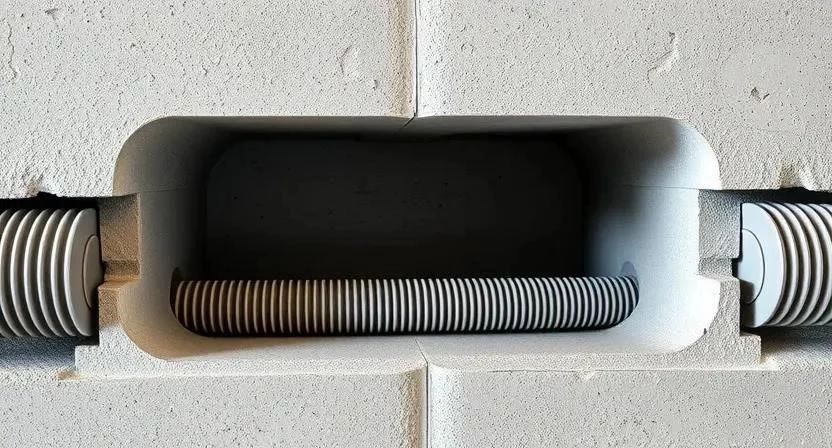

Разметка начинается с определения центра нового щитка. Я использую уровень, чтобы корпус не висел криво. После этого черчу трассы для кабелей от старого ввода до новой точки. Стены очищаю от старых обоев или краски в местах прохождения штроб. Прорезаю каналы штроборезом, соблюдая глубину, чтобы кабель в гофре не выпирал наружу. Все отверстия обрабатываю грунтовкой глубокого проникновения. Это нужно для лучшей адгезии штукатурки, иначе заделка может треснуть или отвалиться.

Пошаговый процесс переноса

При работе с электричеством безопасность превыше всего. Обязательно используйте респиратор при штроблении и защитные очки. Я всегда проверяю отсутствие напряжения индикатором на каждом проводе, даже если главный рубильник выключен.

1. Обесточивание. Отключаю вводной автомат в подъезде. Проверяю отсутствие тока в щитке мультиметром. (30 мин)
2. Демонтаж и маркировка. Снимаю старые автоматы. Каждый провод подписываю биркой: «Кухня», «Свет зал» и т.д. (1 час)
3. Установка корпуса. Монтирую новый щиток в подготовленную нишу. Фиксирую его алебастром или пеной. (1.5 часа)
4. Прокладка магистралей. Протягиваю кабель ВВГнг в гофре от точки ввода до нового щитка. (3 часа)
5. Соединение линий. Соединяю старые провода с новыми через распределительные коробки с помощью клеммников. (4 часа)

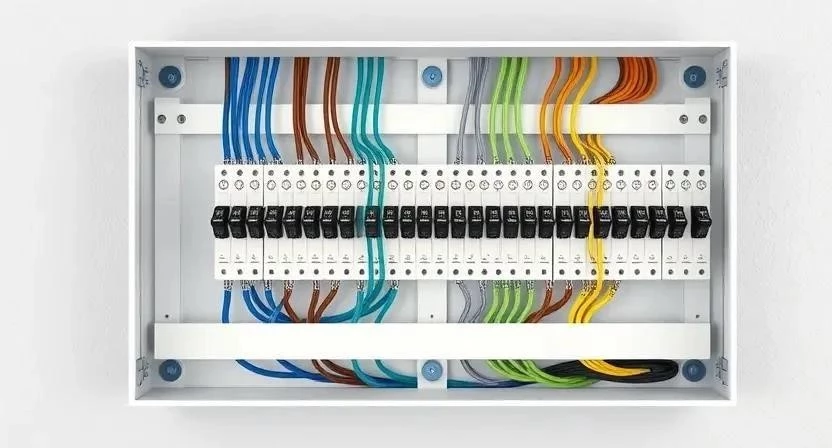

6. Монтаж автоматики. Устанавливаю на DIN-рейку автоматы и УЗО согласно схеме. (2 часа)
7. Подключение проводников. Подсоединяю фазу к автоматам, ноль к нулевой шине, заземление к шине PE. (3 часа)
8. Протяжка контактов. Еще раз затягиваю все винты на клеммах. Слабый контакт ведет к нагреву и пожару. (1 час)
9. Тестирование. Подаю напряжение. Проверяю работу каждой группы потребителей под нагрузкой. (1 час)
10. Финишная отделка. Заделываю штробы штукатуркой и устанавлию декоративную дверцу щитка. (3 часа)

Из моего опыта: однажды я решил сэкономить на маркировке и просто запомнил цвета проводов. В итоге перепутал две линии освещения и потратил три часа на поиск ошибки. Теперь я подписываю каждый сантиметр кабеля.

Таблица 3. План-график выполнения работ

Технологические нюансы

При работе с пластиковыми корпусами щитков важно не перегревать их строительным феном. Влажность в помещении должна быть умеренной; слишком сырые стены замедляют высыхание штукатурки в штробах (норма — до 4-5 дней). Я рекомендую использовать автоматы одного бренда. Разные производители могут иметь разную ширину модулей или разное усилие зажима, что усложняет монтаж на DIN-рейку.

Типичные промахи новичков

Многие пытаются сэкономить и используют слишком тонкий кабель. Я видел случай, когда для розеток поставили 1.5 мм² вместо 2.5 мм², и изоляция начала плавиться при включении чайника.

1. Ошибка в сечении кабеля (использование тонкого провода для мощных приборов).
2. Отсутствие маркировки, что делает любой ремонт в будущем кошмаром.
3. Недостаточное заземление или объединение нуля с землей.
4. Установка щитка за дверью, где он перекрывается при открытии.
5. Перегрузка одной фазы при распределении потребителей.

Финансовая сторона вопроса

Стоимость переноса зависит от объема штробления и количества новых автоматов. При самостоятельном выполнении вы экономите в основном на оплате услуг мастера.

Таблица 4. Сравнение затрат: Своими руками vs Профи

Эксплуатация после монтажа

После завершения работ я рекомендую раз в год проверять затяжку винтовых контактов в щитке. Со временем из-за температурных расширений металл может «ослабнуть». Срок службы качественных автоматических выключателей составляет 10-15 лет. Обязательно оставьте схему подключения внутри дверцы щитка, чтобы любой электрик мог быстро разобраться в системе.

Другие способы решения задачи

Если переносить весь щит слишком дорого или сложно, можно использовать промежуточные распределительные узлы. В этом случае старый щиток остается вводным, а в новом месте ставится небольшой модульный щит на несколько групп.

Я применял этот метод в узком коридоре, где не было места для полноценного щита. Установил компактный модульный блок, и это полностью решило проблему доступа к автомам.

Ответы на частые вопросы

Можно ли переносить щиток без согласования?
Если вы не меняете выделенную мощность и не затрагиваете общедомовой стояк, согласование обычно не требуется. Но лучше уведомить УК.

Как выбрать место для нового щитка?
Выбирайте сухое, доступное место. Идеально — прихожая или коридор. Избегайте установки в ванных комнатах и шкафах с одеждой.

Что делать, если старый кабель слишком короткий?
Нельзя делать скрутки внутри стены. Используйте распределительную коробку и качественные клеммники или замените линию целиком.

Нужно ли менять автоматы при переносе?
Если они старые (советские или дешевые китайские), лучше заменить их на современные с УЗО для защиты от удара током.

Как скрыть провода при переносе?
Используйте штробление стен и гофру. После укладки кабеля штробы заделываются гипсовой смесью и шпаклюются.

Сколько времени занимает процесс?
От двух до четырех дней, включая время высыхания штукатурки.

Безопасно ли использовать скрутки при переносе?
Нет, скрутки запрещены ПУЭ. Только сварка, пайка или сертифицированные клеммники.

Как проверить правильность подключения?
Сначала проверьте отсутствие короткого замыкания мультиметром, затем подайте напряжение и замерьте его на каждом выходе.
