Организация бесперебойного питания в доме начинается с правильной интеграции оборудования в общую сеть. Обычно такие работы занимают от 4 до 8 часов, а стоимость расходных материалов обходится в 5-15 тысяч рублей без учета самого устройства. Подключение ИБП к электрощитку своими руками требует точности и строгого соблюдения норм электробезопасности. Правильный монтаж гарантирует сохранность техники при скачках напряжения.
Подготовительный этап и расчеты
Перед началом работ я всегда провожу полную оценку мощности всех потребителей, которые будут запитаны от резерва. Важно определиться с типом устройства: off-line варианты подходят для простых задач, line-interactive выравнивают напряжение, а on-line системы обеспечивают идеальный синус и мгновенное переключение. Для монтажа потребуются базовые навыки работы с электрикой и понимание принципов распределения фаз. Безопасность здесь стоит на первом месте, поэтому работа проводится только при полном отсутствии напряжения в сети.
Комплектация для монтажа
Для качественной сборки я использую только сертифицированные материалы. Основным кабелем выступает ВВГнг-LS, сечение которого подбирается исходя из максимальной нагрузки линии. Чтобы избежать окисления и плохого контакта, обязательно применяются наконечники НШВИ.
- Кабель ВВГнг-LS (сечение 2.5 или 4 мм²)
- Автоматические выключатели подходящего номинала
- Клеммные зажимы для надежной фиксации
- Гофрированная труба ПВХ для защиты проводки
- Наконечники НШВИ под сечение кабеля
- Маркировочные бирки для каждой линии
- Изолента ПВХ или термоусадочные трубки
- Монтажные клипсы для фиксации гофры
| Материал | Расход/Количество | Примерная цена | Назначение |
|---|---|---|---|
| Кабель ВВГнг-LS 3×2.5 | 10-15 метров | 1200-1800 руб. | Силовая линия |
| Автомат (16А) | 2 шт. | 600-1000 руб. | Защита ввода и выхода |
| Гофра 20 мм | 10 метров | 300-500 руб. | Защита кабеля |
| Наконечники НШВИ | 20 шт. | 150-300 руб. | Обжим жил |
| Клеммники Wago | 10 шт. | 400-700 руб. | Соединение проводов |

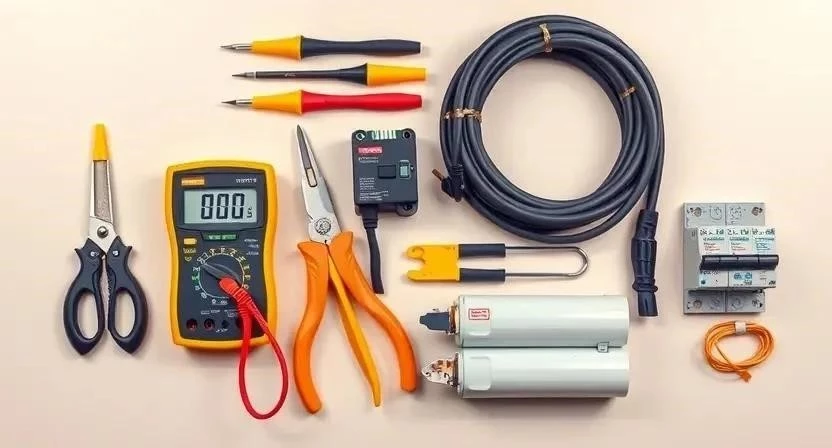

Инструментальный набор
Правильный инструмент сокращает время работы и исключает брак. Я заметил, что использование дешевых отверток часто приводит к слизыванию шлицов на клеммах автоматов, поэтому выбираю только профессиональный изолированный инструмент.
- Набор изолированных отверток (крест, шлиц)
- Стриппер для быстрой зачистки изоляции
- Мультиметр для проверки напряжения и прозвонки
- Кримпер для обжима наконечников
- Индикаторная отвертка для контроля фазы
- Перфоратор или дрель для монтажа гофры
- Фонарь налобный для работы в темных зонах
Обустройство рабочего пространства
Рабочая зона вокруг щитка должна быть максимально свободной. Я всегда обеспечиваю яркое освещение, чтобы не перепутать цвета жил. Пол застилаю плотным картоном или пленкой, чтобы случайно упавший крепеж не поцарапал покрытие. Главное действие на этом этапе — полное отключение общего ввода электроэнергии в дом с проверкой отсутствия напряжения на всех шинах.

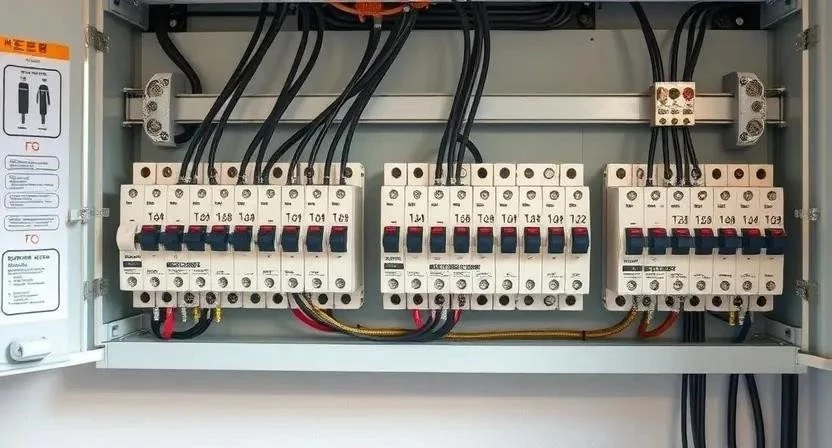

Ревизия и подготовка щитка
Прежде чем добавлять новые элементы, необходимо проверить состояние текущего оборудования. Я очищаю внутреннее пространство щитка от пыли с помощью пылесоса и кисти. Особое внимание уделяю затяжке старых контактов — со временем они ослабевают, что ведет к нагреву. После этого делаю разметку под новые автоматические выключатели и прокладываю маршруты для новых кабелей, чтобы провода не пересекались хаотично.
Процесс подключения по этапам

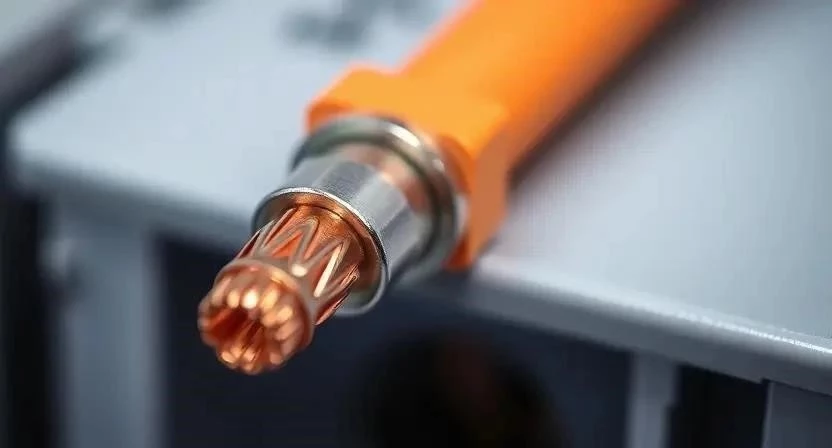

Монтаж выполняется строго по технологии. Я рекомендую использовать наконечники на всех многожильных проводах, чтобы обеспечить качественную адгезию контакта.
- Полное обесточивание (15 мин). Выключаю вводной автомат и проверяю отсутствие напряжения мультиметром на всех клеммах.
- Установка автомата (30 мин). Монтирую дополнительный автоматический выключатель на DIN-рейку для защиты линии питания ИБП.
- Монтаж трасс (1.5 часа). Прокладываю кабель в гофре от щитка до места установки бесперебойника.
- Подключение ввода (40 мин). Соединяю фазу и ноль от сети к входным клеммам ИБП.
- Подключение выхода (1 час). Прокладываю линию от выхода ИБП к выделенной группе потребителей в щитке.
- Заземление (30 мин). Подключаю корпус ИБП и выходную линию к общему контуру заземления дома.
- Работа с нейтралью (30 мин). Соединяю нулевой провод строго по схеме производителя, чтобы избежать паразитных токов.
- Монтаж АВР (1 час). Устанавливаю переключатель ввода резерва, если система предполагает автоматический переход между разными источниками.
- Проверка соединений (30 мин). Еще раз протягиваю все винты в клеммниках и проверяю надежность фиксации проводов.
- Тестовый запуск (20 мин). Включаю систему без нагрузки, проверяя индикацию на панели ИБП.
- Имитация сбоя (20 мин). Отключаю вводной автомат и слежу за плавностью перехода системы на аккумуляторы.
- Маркировка (30 мин). Подписываю все новые автоматы и кабели бирками «ИБП Ввод» и «ИБП Выход».
Однажды я забыл проверить напряжение мультиметром после выключения автомата, полагаясь на индикаторную отвертку, и получил ощутимый удар током из-за наведенного напряжения. Теперь я всегда использую прибор с цифровым табло.
Технические тонкости эксплуатации
ИБП очень чувствителен к перегреву. Я всегда устанавливаю его в проветриваемом месте, оставляя зазоры по 10-15 см от стен. Температура в помещении должна быть в пределах +20…+25°C, так как при жаре аккумуляторы деградируют быстрее. Сечение провода должно строго соответствовать мощности: для нагрузки до 3.5 кВт использую 2.5 мм², для более мощных систем — 4 мм². Время переключения в качественных on-line моделях составляет 0 мс, что критично для серверов и котлов.
Типичные промахи новичков
Многие пытаются сэкономить на кабеле, используя слишком тонкие провода, что приводит к их нагреву и падению напряжения. Еще одна ошибка — отсутствие заземления, из-за чего на корпусе техники может появиться опасный потенциал. Я часто сталкиваюсь с тем, что люди пытаются запитать весь дом через один бытовой ИБП. Это приводит к мгновенной перегрузке и выходу устройства из строя.
- Использование кабеля сечением менее 2.5 мм² для силовых линий.
- Игнорирование контура заземления.
- Подключение мощных электроприборов (чайники, обогреватели) к линии ИБП.
- Нарушение полярности при подключении внешних аккумуляторов.
- Отсутствие защитных автоматов на выходе из бесперебойника.
Помню случай, когда клиент решил подключить через ИБП всю кухню. При включении микроволновки и чайника устройство просто ушло в защиту и больше не включилось из-за сгоревшего предохранителя.
Финансовая сторона вопроса
Стоимость монтажа сильно зависит от того, кто выполняет работу. Я сэкономил около 7 000 рублей, выполнив всю разводку самостоятельно, хотя потратил на это лишний выходной.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия |
|---|---|---|---|
| Материалы (кабель, автоматы) | 3000 | 3000 | 0 |
| Стоимость ИБП (средний сегмент) | 15000 | 15000 | 0 |
| Работа по монтажу | 0 | 7000 | 7000 |
| Настройка и пусконаладка | 0 | 2000 | 2000 |
| 18000 | 27000 | 9000 |
Обслуживание системы
После завершения монтажа система требует регулярного внимания. Раз в квартал я проверяю напряжение на аккумуляторах с помощью мультиметра. Раз в год обязательно очищаю вентиляционные отверстия ИБП от пыли сжатым воздухом и подтягиваю клеммы. Срок службы стандартных свинцово-кислотных батарей составляет 3-5 лет, после чего их нужно заменить, иначе время автономной работы резко сократится.
Другие способы резервирования
Если ИБП кажется слишком дорогим или недостаточно мощным, можно рассмотреть инвертор с внешним блоком аккумуляторов — он дает больше автономности. Для больших домов оптимален генератор с системой АВР, который запускается автоматически при пропадании сети. Также существует вариант локальных ИБП для каждого отдельного прибора, но это неудобно в обслуживании и занимает много места в комнатах.
| Группа потребителей | Рекомендуемая мощность ИБП | Тип ИБП | Приоритет |
|---|---|---|---|
| Газовый котел + насос | 500-1000 ВА | On-line / Pure Sine | Высокий |
| Освещение (LED) + Роутер | 300-600 ВА | Line-interactive | Средний |
| Компьютер + Монитор | 800-1200 ВА | Line-interactive | Средний |
| Серверная стойка | 2000+ ВА | On-line | Критический |
| Весь дом (базово) | 5000+ ВА | On-line / Инвертор | Низкий |
| Этап проверки | Что проверить | Инструмент | Результат |
|---|---|---|---|
| Ввод | Отсутствие напряжения | Мультиметр | 0 В |
| Контакт | Затяжка винтов | Отвертка | Жесткая фиксация |
| Заземление | Сопротивление контура | Омметр | По норме |
| Переключение | Время отклика | Осциллограф/Наблюдение | Без перезагрузки ПК |
| Маркировка | Соответствие бирки линии | Зрение | Все подписано |
Ответы на частые вопросы
Можно ли подключать ИБП к газовому котлу?
Да, но только если ИБП выдает чистую синусоиду (Pure Sine Wave). Обычные дешевые модели с «аппроксимированным синусом» могут сжечь циркуляционный насос котла.
Какой автомат поставить на ИБП?
Обычно ставят автомат на 10А или 16А, исходя из мощности устройства и сечения кабеля. Главное, чтобы номинал автомата был чуть выше рабочего тока ИБП.
Можно ли использовать обычный удлинитель?
Для временного теста — можно, для постоянного монтажа в щиток — категорически нет. Это создает риск перегрева и пожара.
Как рассчитать мощность ИБП для всего щитка?
Сложите мощность всех приборов, которые должны работать при отключении света, и добавьте запас 20-30%.
Нужна ли отдельная нулевая шина для ИБП?
Желательно, чтобы избежать помех и правильно настроить работу защиты (УЗО).
Что делать, если ИБП постоянно пищит?
Проверьте нагрузку. Скорее всего, вы подключили слишком мощный прибор, и устройство сигнализирует о перегрузке.
Можно ли ставить ИБП в один шкаф с щитком?
Можно, если обеспечена вентиляция. ИБП греется, и в закрытом пространстве без обдува он быстро выйдет из строя.
Меры безопасности:
При работе используйте диэлектрические перчатки и защитные очки. При сверлении стен под гофру обязательно надевайте респиратор, чтобы бетонная пыль не попала в легкие. Никогда не работайте с электрикой в одиночку — рядом должен быть человек, способный обесточить сеть в экстренном случае. Помните: любые ошибки в электромонтаже могут привести к короткому замыканию или пожару.
