Прямой монтаж кондиционера к электрощитку исключает перегрев розетки и значительно повышает надежность всей системы. Обычно такие работы занимают от 4 до 8 часов в зависимости от длины трассы. Затраты на базовые материалы составляют около 3000–6000 рублей. Подключение кондиционера к щитку напрямую без розетки считается профессиональным стандартом электромонтажа. Такой метод гарантирует стабильную работу техники даже при пиковых нагрузках в жару.
Особенности электромонтажа перед стартом
Работа с электричеством требует базовых знаний и осторожности. Нужно понимать, как работает распределительный щит и как правильно зажимать провода. Сложность задачи средняя: потребуется умение штробить стены и работать с автоматическими выключателями. Я рекомендую проводить такие работы в первой половине дня, чтобы при возникновении проблем успеть вызвать специалиста или доехать до магазина за деталями. Оптимально совместить этот процесс с общим ремонтом помещения.
Подбор необходимых материалов

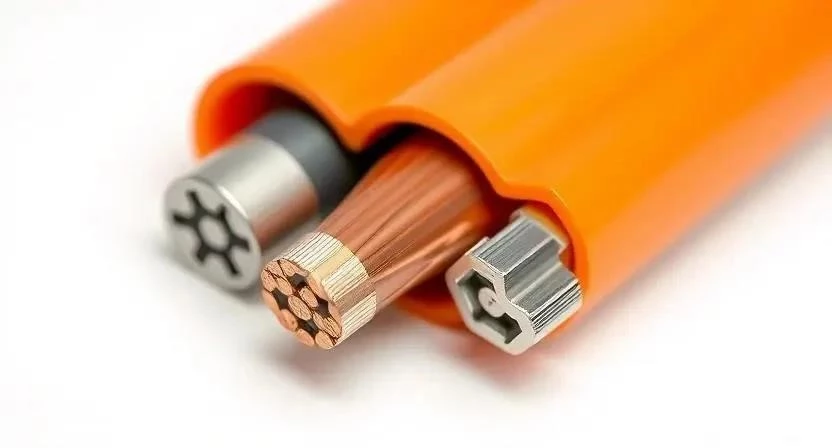

Для надежного соединения использую только качественный медный кабель. Основным вариантом является ВВГнг-LS, так как он не поддерживает горение и имеет низкое дымовыделение. Расчет длины кабеля делаю с запасом 10-15%, чтобы избежать натяжения провода в клеммах. Покупать материалы лучше в специализированных электротехнических магазинах, а не в гипермаркетах общего профиля.
- Медный кабель ВВГнг-LS (сечение 3х2.5 мм²) — основной проводник.
- Автоматический выключатель (16А) — защита линии от перегрузок.
- Гофрированная труба ПВХ — защита кабеля в штробе.
- Наконечники НШВИ — для надежного контакта многожильных проводов.
- Клеммники WAGO или винтовые зажимы — для соединений.
- Дюбель-хомуты — фиксация гофры к стене.
- Изолента ПВХ (черная/цветная) — дополнительная маркировка.
- Маркировочные бирки — для обозначения автомата в щитке.
| Материал | Характеристика/Кол-во | Расход на 1 м | Средняя цена | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | Медный, негорючий | 1 метр | 110 руб. | 1100 руб. |
| Гофра ПВХ 20мм | Серый пластик | 1 метр | 25 руб. | 250 руб. |
| Автомат 16А | Однополюсный | 1 шт. | 350 руб. | 350 руб. |
| Наконечники НШВИ | Под 2.5 мм² | 6 шт. | 5 руб. | 30 руб. |
| Дюбель-хомуты | Пластик 20мм | 3 шт. | 10 руб. | 300 руб. |

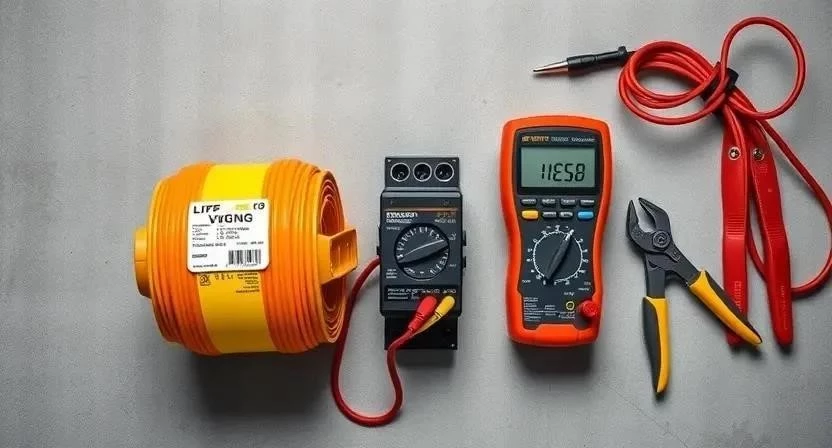

Инструментарий для работы
Правильный инструмент ускоряет процесс и делает соединение безопасным. Я всегда использую стриппер для зачистки изоляции, так как он не повреждает медные жилы. Мультиметр обязателен для проверки отсутствия напряжения и контроля целостности цепи. Если нет своего перфоратора, его проще взять в аренду на сутки, чем покупать бюджетный, который сгорит на первой же бетонной стене.
| Инструмент | Назначение | Важность | Примерная цена |
|---|---|---|---|
| Мультиметр | Замер напряжения, прозвонка | Обязательно | 1500 руб. |
| Стриппер | Снятие изоляции с провода | Желательно | 800 руб. |
| Набор отверток (PH, PZ) | Затяжка клемм и винтов | Обязательно | 1200 руб. |
| Перфоратор | Штробление и сверление | Обязательно | 4500 руб. |
| Кусачки/Бокорезы | Обрезка кабеля и гофры | Обязательно | 600 руб. |
Подготовка помещения
Сначала освобождаю пространство вокруг электрощитка и места, где будет висеть внутренний блок. Мебель отодвигаю на два метра, застилаю пол плотной пленкой, чтобы строительная пыль не въелась в покрытие. Важно обеспечить свободный доступ к внешнему блоку, если питание идет напрямую к нему. Весь строительный мусор после штробления собираю сразу в мешки, чтобы не разносить бетонную крошку по всей квартире.
Работа с поверхностями
Стены очищаю от пыли и старых обоев в местах прокладки кабеля. Если стены бетонные, делаю штробы глубиной около 20-25 мм, чтобы кабель с гофрой полностью утопились. Я заметил, что при штроблении в старых панельках часто попадаются скрытые провода, поэтому всегда проверяю стену детектором перед сверлением. После прокладки гофры места прохода кабеля обрабатываю грунтовкой — это обеспечит отличную адгезию штукатурки, и стена не треснет.
Пошаговый процесс подключения
Монтаж провожу строго по технологии. Я однажды столкнулся с тем, что мастер плохо затянул клемму в щитке, из-за чего контакт начал греться и изоляция поплавилась. Чтобы этого избежать, использую следующий алгоритм:
- Отключаю общий ввод питания в квартире для полной безопасности.

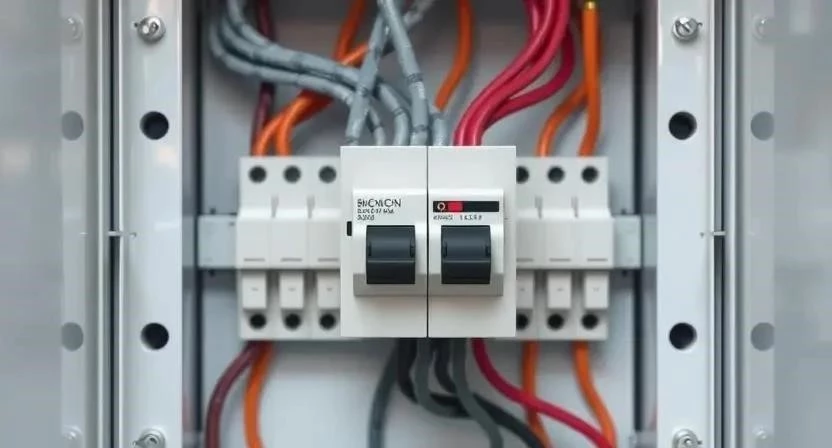

- Выбираю свободный слот в щитке и устанавливаю автоматический выключатель на 16А.
- Прокладываю кабель ВВГнг от автомата к месту установки кондиционера.
- Заключаю кабель в гофру и фиксирую её дюбель-хомутами каждые 50 см.
- Зачищаю концы провода на 10-12 мм с помощью стриппера.
- Обжимаю жилы наконечниками НШВИ, чтобы избежать разлохмачивания меди.

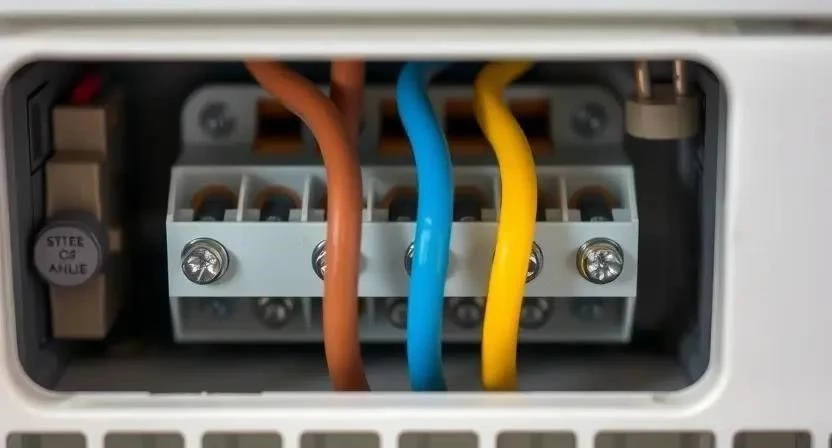

- Подключаю кабель к клеммнику внутреннего блока (фаза, ноль, земля).
- Соединяю внутренний блок с внешним через межблочный кабель.
- Проверяю надежность заземления с помощью мультиметра.
- Проверяю затяжку всех винтовых соединений в щитке и на блоке.
- Произвожу тестовое включение питания.
- Замеряю напряжение на входе в кондиционер (должно быть 220-230В).
- Закрываю щиток и заделываю штробы гипсовой смесью.
| Этап работ | Время (мин) | Нюанс |
|---|---|---|
| Подготовка и разметка | 40 | Проверка стен детектором |
| Штробление стен | 120 | Сбор пыли пылесосом |
| Прокладка кабеля в гофре | 60 | Отсутствие резких изгибов |
| Монтаж автомата и подключение | 40 | Использование наконечников |
| Тестирование и заделка | 60 | Замер напряжения |
Технические нюансы монтажа
При выборе кабеля ориентируюсь на мощность устройства. Для стандартной сплит-системы сечение 2.5 мм² является оптимальным, так как оно выдерживает нагрузку без нагрева. Влажность в местах прохода кабеля через внешнюю стену купирую герметиком, чтобы вода не затекала внутрь штробы. После заделки штроб штукатуркой даю ей высохнуть 24–48 часов перед финальной покраской. Температура в помещении при работе с кабелем не должна быть ниже +5°C, иначе изоляция становится хрупкой и может треснуть при изгибе.
Типичные ошибки новичков
Многие пытаются сэкономить и ставят слишком тонкий провод (например, 1.5 мм²), что ведет к его перегреву. Еще одна грубая ошибка — полное отсутствие заземления, что опасно при пробое изоляции в компрессоре. Я видел случай, когда ставили автомат на 25А на слабый кондиционер, и при коротком замыкании сгорела плата управления, так как автомат просто не сработал.
- Использование одножильного провода ПВС вместо стационарного ВВГнг.
- Плохая затяжка винтов в клеммах (приводит к искрению).
- Монтаж кабеля без гофры в бетонных стенах.
- Отсутствие маркировки автомата в щитке.
- Подключение фазы и нуля перепутано местами.
Расчет стоимости и экономия
Сам я всегда использую наконечники НШВИ, что избавляет от проблем с контактом. Если нанимать электрика, стоимость работы по прокладке линии и установке автомата составит от 3000 до 7000 рублей. При самостоятельном монтаже вы экономите только на оплате труда, но тратите время.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (кабель, автомат и др.) | 3500 | 3500 | 0 |
| Работа по монтажу | 0 | 5000 | 5000 |
| Аренда инструмента | 1000 | 0 | -1000 |
| 4500 | 8500 | 4000 |
Эксплуатация после подключения
Раз в год я рекомендую проверять затяжку контактов в щитке, так как от вибраций и перепадов температур винты могут ослабнуть. В первые несколько дней работы кондиционера в пиковую жару стоит потрогать корпус автомата — он не должен быть горячим. Качественная электропроводка из ВВГнг при правильном монтаже служит до 30 лет без необходимости замены.
Другие способы организации питания
Существуют и иные варианты, но они менее надежны для мощных систем. Я обычно советую отказаться от розеток для блоков мощностью более 3.5 кВт.
- Подключение через обычную розетку (риск оплавления контактов).
- Использование распределительной коробки (дополнительный узел соединения).
- Установка настенного выключателя (удобно, но требует больше кабеля).
- Подключение к линии освещения (категорически запрещено из-за малого сечения).
- Использование промежуточного реле.
- Монтаж через отдельный выключатель-автомат рядом с блоком.
- Подключение к общей шине питания комнаты.
Ответы на частые вопросы
1. Можно ли использовать кабель ПВС вместо ВВГнг?
Нет, ПВС предназначен для гибких соединений и удлинителей. Для стационарной прокладки в стенах используйте только ВВГнг-LS.
2. Какой автомат ставить на кондиционер 9000 BTU?
Для такой мощности достаточно автомата на 10А или 16А. Я рекомендую 16А с характеристикой «C».
3. Нужно ли ставить УЗО?
Желательно, особенно если внешний блок установлен в зоне досягаемости людей или в сыром месте. Это защитит от удара током.
4. Можно ли подключить к существующей линии освещения?
Ни в коем случае. Провода освещения имеют сечение 1.5 мм², они не рассчитаны на пусковые токи компрессора и могут загореться.
5. Что делать, если в щитке нет места?
Можно установить дополнительный мини-щиток рядом с основным или заменить старые широкие автоматы на более узкие современные модели.
6. Обязательно ли заземление?
Да, это вопрос безопасности. Без заземления статический заряд или утечка тока могут ударить вас при прикосновении к корпусу.
7. Как проверить работоспособность до включения в сеть?
Используйте мультиметр в режиме «прозвонки». Проверьте, что фаза, ноль и земля не замкнуты между собой.
Меры безопасности:
Всегда работайте в диэлектрических перчатках. Перед любым касанием проводов проверяйте отсутствие напряжения индикаторной отверткой или вольтметром. При работе с перфоратором используйте защитные очки и респиратор. Никогда не оставляйте оголенные провода под напряжением без изоляции.
