Монтаж электропроводки в жилом помещении начинается с правильной сборки распределительного щита. Ошибка в подключении нулевого провода может привести к перекосу фаз и мгновенному выходу из строя всей бытовой техники в доме. В среднем сборка стандартного щитка занимает от 4 до 8 часов, а стоимость работ варьируется от 5 000 до 20 000 рублей в зависимости от сложности. Грамотное подключение нулевого провода в щитке гарантирует стабильную работу сети и безопасность жильцов.
Основы и требования перед началом работ
Прежде чем браться за провода, нужно изучить правила ПУЭ (Правила устройства электроустановок). Главное требование — четкое разделение нулевого рабочего проводника (N) и защитного проводника (PE). Я всегда напоминаю, что работа с электрикой требует базовых навыков монтажа: умения пользоваться инструментом и понимания принципа работы автоматики. Если вы никогда не работали с напряжением 220/380В или не понимаете разницу между фазой и нулем, лучше вызвать профессионала. Самостоятельный монтаж допустим только при наличии опыта, иначе риск короткого замыкания или поражения током становится слишком высоким.
Что купить для сборки
Для качественного монтажа нельзя использовать дешевые комплектующие из сомнительных магазинов. Я рекомендую покупать только сертифицированные медные шины и наконечники, так как плохой контакт в нуле — это прямой путь к пожару. Обязательно подбирайте сечение нулевого провода в строгом соответствии с сечением фазного. Если фаза идет 2.5 мм², то и ноль должен быть 2.5 мм².
Перечень необходимых компонентов:
- Нулевая шина N (количество зависит от числа групп);
- Медный многожильный кабель ВВГнг-LS (сечение 1.5 или 2.5 мм²);
- Наконечники НШВИ под сечение провода (для каждого конца кабеля);
- Изоляционная лента или термоусадка;
- Маркировочные бирки для проводов;
- Кабельные стяжки нейлоновые;
- Диэлектрические перчатки;
- Изоляторы для фиксации шин в щитке.
| Материал | Расход на 1 щиток (ср.) | Расход на м² (ориент.) | Цена за ед. | |
|---|---|---|---|---|
| Шина N (10 отверстий) | 1-2 шт. | — | 250 руб. | 500 руб. |
| Наконечники НШВИ 2.5 | 40-60 шт. | — | 5 руб. | 300 руб. |
| Кабель ВВГнг-LS 3х2.5 | 20-50 м | ~2-3 м/м² | 90 руб/м | 4500 руб. |
| Стяжки нейлоновые | 1 уп. | — | 150 руб. | 150 руб. |
| Маркеры кабельные | 1 набор | — | 200 руб. | 200 руб. |
Инструментарий электрика

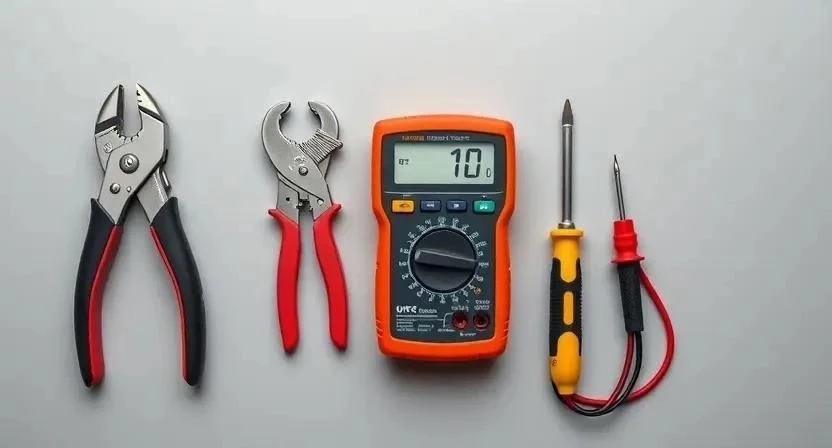

Работать «подручными средствами» в щитке опасно. Для качественного обжима наконечников нужен специальный кримпер, а не пассатижи. Я заметил, что использование стриппера вместо ножа значительно ускоряет процесс и исключает случайные задиры медных жилок, которые могут привести к утечке тока.
| Инструмент | Назначение | Обязательно/Желательно | Цена (руб.) |
|---|---|---|---|
| Мультиметр | Проверка напряжения и прозвонка цепей | Обязательно | 1500 — 5000 |
| Кримпер (пресс-клещи) | Обжим наконечников НШВИ | Обязательно | 1200 — 3000 |
| Стриппер | Быстрая зачистка изоляции | Желательно | 800 — 2000 |
| Индикаторная отвертка | Поиск фазы и проверка отсутствия тока | Обязательно | 200 — 600 |
| Набор отверток (PH, PZ, SL) | Затяжка винтов на клеммах и шинах | Обязательно | 1000 — 3000 |
Подготовка рабочего пространства
Безопасность превыше всего. Первым делом я полностью обесточиваю сеть, выключая вводной автомат. После этого обязательно проверяю отсутствие напряжения на всех шинах с помощью мультиметра или индикатора. В зоне щитка должно быть яркое освещение — используйте переносной LED-прожектор, так как работать в полумраке недопустимо. Окружающее пространство очищаю от строительного мусора и пыли, чтобы частицы бетона не попали внутрь автоматов или на контакты.
Первичная организация щитка
Перед монтажом проводов нужно подготовить «фундамент». Я очищаю внутреннюю часть щитка от остатков шпатлевки и пыли. Затем делаю разметку для установки нулевой шины N и шины заземления PE. Очень важно, чтобы они находились на достаточном расстоянии друг от друга, чтобы исключить случайное касание. Кабельные вводы подготавливаю заранее: затягиваю кабельные зажимы (сальники), чтобы провода не вырвались из щитка при натяжении.
Процесс монтажа по этапам
Сборка нулевой части щитка требует предельной внимательности. Я однажды столкнулся с тем, что мастер плохо затянул винт на нулевой шине. Через месяц контакт начал греться, изоляция поплавилась, и в комнате начались странные скачки напряжения. Чтобы этого избежать, следуйте строгому алгоритму.

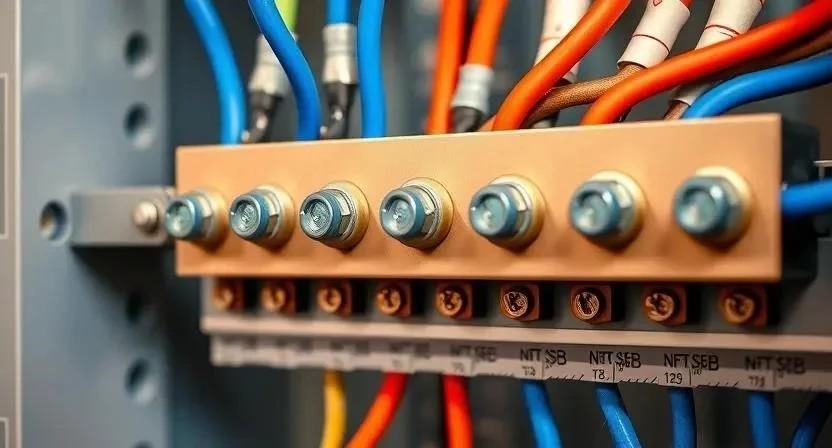

- Выбор и установка шины N (15 мин). Подбираю шину с количеством отверстий с запасом на 20% и надежно креплю ее на DIN-рейку или к корпусу.
- Зачистка концов проводов (10 мин на кабель). С помощью стриппера снимаю изоляцию на длину 8-10 мм. Важно не повредить медные жилы.

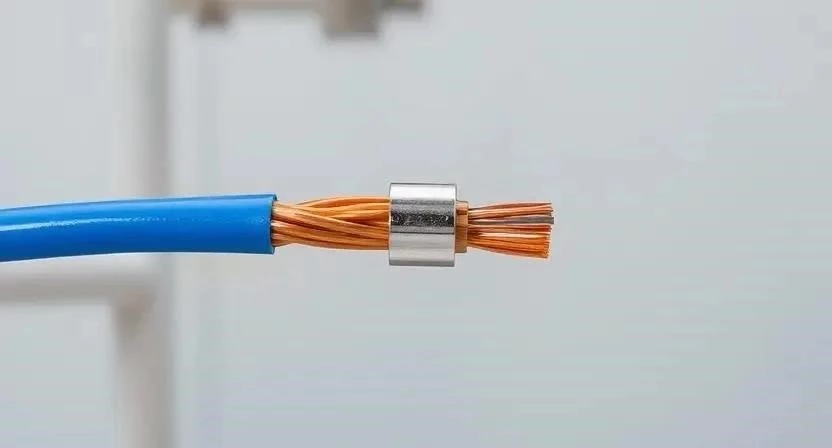

- Обжим наконечниками (5 мин на кабель). Надеваю наконечник НШВИ и плотно обжимаю его кримпером. Это гарантирует максимальную площадь контакта.
- Подключение главного нуля (10 мин). Соединяю вводной нулевой провод с шиной N. Использую максимально затянутый зажим.
- Распределение потребителей (30-60 мин). Поочередно подключаю нулевые провода от каждой группы комнат к шине.
- Проверка затяжки винтов (20 мин). Еще раз прохожусь отверткой по всем контактам. Винт должен сидеть плотно, но без срыва резьбы.
- Тестирование цепи (30 мин). С помощью мультиметра проверяю отсутствие короткого замыкания между нулем и фазой.
- Маркировка (20 мин). На каждый провод надеваю бирку с названием группы (например, «Кухня», «Свет зал»).
- Закрытие щитка (10 мин). Укладываю провода аккуратно, фиксирую стяжками и закрываю дверцу.
Технические тонкости и нюансы
Существует несколько критических моментов, которые часто игнорируют. Во-первых, температура в помещении при монтаже должна быть в пределах +5…+30°C, чтобы пластик изоляции оставался эластичным. Во-вторых, категорически запрещено объединять нулевой и заземляющий провода после установки УЗО. Если вы соедините их, УЗО будет выбивать мгновенно при любой попытке включения техники. В-третьих, сечение нулевого провода должно быть идентично фазному. Я никогда не ставлю ноль меньшего сечения, так как при перекосе фаз через него может потечь ток, превышающий номинал, что приведет к перегреву.
Типичные ошибки новичков
Многие пытаются сэкономить время или материалы, что приводит к авариям. Я заметил, что новички часто объединяют нули разных групп после УЗО. В итоге устройство просто отказывается включаться, а поиск ошибки занимает несколько часов.
- Смешивание нулей разных групп. Это приводит к ложным срабатываниям дифференциальной защиты.
- Плохой контакт в клемме. Недотянутый винт вызывает искрение и оплавление изоляции.
- Заниженное сечение провода. Использование 1.5 мм² там, где требуется 2.5 мм², вызывает перегрев шины.
- Отсутствие маркировки. Через год вы не вспомните, какой провод куда идет, и рискуете ошибиться при ремонте.
- Игнорирование обжима. Просто закрученные жилы в клемме со временем ослабевают.
Расчет затрат на электромонтаж
Стоимость сборки щитка складывается из материалов и оплаты работы. Самостоятельный монтаж экономит деньги, но требует покупки качественного инструмента.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы (шины, наконечники) | 1500 | 1500 | 0 |
| Инструмент (аренда или покупка) | 3000 | 0 | -3000 |
| Работа по сборке и подключению | 0 | 8000 | 8000 |
| Тестирование и пусконаладка | 0 | 2000 | 2000 |
| 4500 | 11500 | 7000 |
Обслуживание после запуска
Электрика не бывает «вечной». Я рекомендую раз в год проводить ревизию щитка. Нужно проверить затяжку всех винтовых соединений, так как от вибраций и температурных расширений металл может «поплыть». Признаком проблемы является потемнение изоляции вокруг клеммы или характерный запах горелого пластика. Срок службы качественных шин и автоматов составляет 15-25 лет, но при плохом контакте они могут выйти из строя за несколько месяцев.
Выбор схемы заземления
В зависимости от типа дома и ввода электричества выбирается система заземления. Это определяет, как именно будет подключен ноль в вашем щитке.
Особенности основных систем:
- TN-C: совмещенный нулевой и защитный провод (PEN) — устаревшая и опасная схема.
- TN-S: полностью раздельные N и PE проводники от подстанции до потребителя.
- TN-C-S: разделение PEN на N и PE происходит в вводном щитке здания или квартиры.
- Безопасность: TN-S считается самой надежной.
- Сложность: TN-C-S требует установки качественной заземляющей шины.
- Применение: TN-C встречается в старых «хрущевках».
- Требования: в TN-C-S запрещено разрывать нулевой провод автоматом без разрыва фазы.
- Стоимость: TN-S дороже из-за необходимости прокладки дополнительного жилы.
| Характеристика | TN-C | TN-S | TN-C-S |
|---|---|---|---|
| Разделение N и PE | Нет | Да (с подстанции) | Да (в щитке) |
| Безопасность | Низкая | Высокая | Средняя/Высокая |
| Сложность монтажа | Просто | Сложно | Средне |
| Работа УЗО | Невозможно | Идеально | Эффективно |
| Рекомендация | Заменить | Рекомендуется | Оптимально |
Ответы на частые вопросы
В этом разделе я собрал самые острые вопросы, с которыми сталкиваюсь при общении с заказчиками.
- Что будет при обрыве нуля в трехфазной сети? Произойдет перекос фаз: на одной линии напряжение упадет, а на другой подскочит до 380В, что сожжет технику.
- Можно ли использовать одну шину для нуля и земли? Категорически нет, если в схеме есть УЗО или диффавтоматы — они не будут работать или будут постоянно отключаться.
- Как проверить надежность контакта? Я обнаружил обрыв нуля в старом щитке с помощью мультиметра, когда заметил, что на одной фазе 160В, а на другой 220В. Это классический перекос фаз.
- Почему греется нулевой провод? Либо из-за плохого контакта (окисление, недотяг), либо из-за перегрузки при сильном перекосе фаз.
- Как найти обрыв нуля в щитке? Прозвонить цепь мультиметром в режиме омметра от вводного нуля до конечного потребителя.
- Можно ли ставить автомат на нулевой провод? Только если он связан с фазным автоматом (общий рычаг). Одиночный автомат на нуле опасен: при его срабатывании фаза останется, и прибор будет под напряжением.
- Чем опасен перекос фаз? Это приводит к нестабильному напряжению, которое вызывает перегорание блоков питания и двигателей в технике.
Меры безопасности: При любых работах в щитке используйте диэлектрический коврик. Всегда работайте в перчатках и никогда не касайтесь оголенных проводов, даже если считаете, что ток отключен. Проветривайте помещение при использовании химических очистителей для контактов.
